1.简介

你想学习编程知识吗?

只要你对科学充满热情，敢于探索新事物，这个Keyes 2021入门学习套件进阶版工具包一定是你的最佳选择。这个工具包是一款基于Arduino的Scratch图形化编程、Mixly图形化编程和C语言编程等三种编程方式的学习工具包。用一个控制器(Plus控制板)，许多传感器/模块和电子元件，你可以做许多精彩的DIY项目。该工具包附带31个项目教程，每个教程都有详细的接线图、元件知识，迷人的项目代码和项目结果等内容，完全适合初学者。你可以学习电子、物理、科学和编程等方面很多知识。

2.清单

当收到这个Keyes 2021入门学习套件进阶版工具包的时候，首先看到是一个包装精美的外盒，每个配件被安全且有序的装在外盒里面的小袋子里，先来清点一下：(KE3016含Plus开发板，KE3015不含Plus开发板)

序号

名称

数量


1

Plus 开发板

1

2

传感器扩展板

1

3

蓝色LED

10

4

红色LED

10

5

黄色LED

10

6

绿色LED

10

7

RGB

1

image-20260408095014710

8

220Ω电阻

10

9

10KΩ电阻

10

10

1KΩ电阻

10

11

4.7KΩ电阻

10

12

10KΩ电位器

1

13

有源蜂鸣器

1

14

无源蜂鸣器

1

15

按键开关

4

16

倾斜开关

1

17

光敏电阻

2

18

火焰传感器

1

19

10KΩ热敏电阻

1

20

黄帽

4

21

IC 74HC595N

1

22

摇杆模块

1

23

一位数码管

1

24

四位数码管

1

25

8*8点阵屏

1

26

IC L293D

1

27

1602 I2C LCD

1

28

红外接收器

1

29

ESP8266串口WIFI ESP-01

1

30

人体红外传感器

1

31

风扇叶

1

32

直流电机

1

33

USB转ESP-01S WIFI模块串口测试扩展板

1

34

步进电机驱动板

1

35

步进电机

1

36

红外遥控器

1

37

舵机

1

38

超声波传感器

1

39

5V继电器模块

1

40

4*4薄膜键盘

1

41

面包板连接线

30

42

公对母杜邦线

10

43

3P双头连接线

3

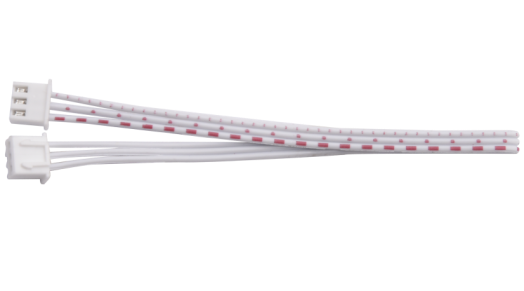

44

4P双头连接线

3

45

5P双头连接线

3

image-20260408120908164

46

830孔面包板

1

47

USB线

1

48

电阻卡

1

49

公对公杜邦线

10

3.Keyestudio Uno PLUS控制板

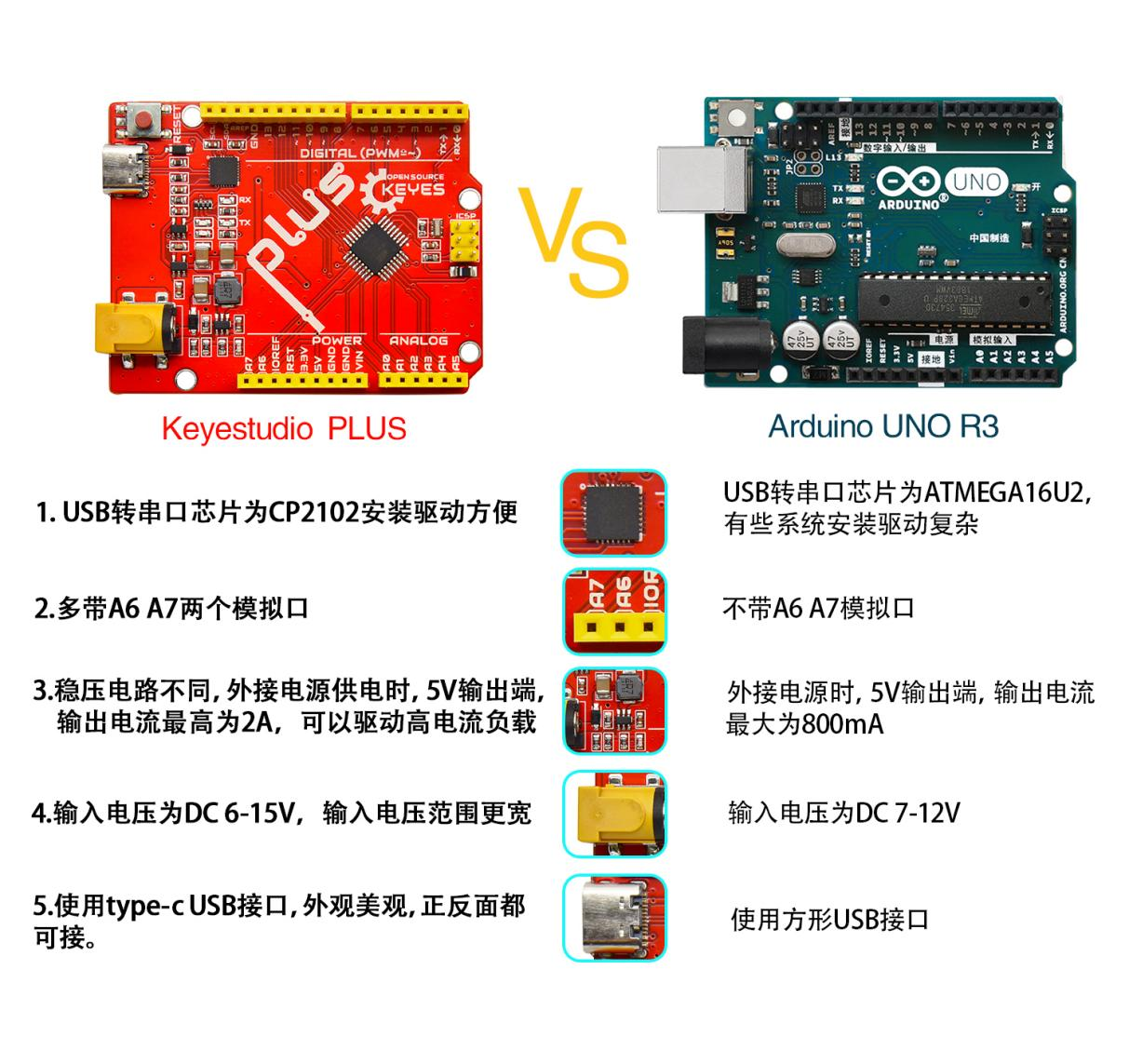

在我们开始Keyes 2021入门学习套件进阶版工具包之前，我们首先介绍Keyestudio Uno PLUS控制板，它是所有项目的核心。Keyestudio Uno PLUS控制板完全兼容Arduino IDE开发环境的控制板，包含Arduino UNO R3的所有功能，并且在 UNO R3板的基础上，我们做了一些改进，使它的功能更加强大。它是学习如何构建电路和设计自己的代码的最好的选择。让我们得到更详细的相关信息。

规格参数：

  • 微控制器：ATMEGA328P-AU

  • USB转串口芯片：CP2102

  • 工作电压：DC 5V

  • 外接电源: DC 6-15V（建议9V）

  • 数字I/O引脚: 14 (D0-D13)

  • PWM通道：6 (D3 D5 D6 D9 D10 D11)

  • 模拟输入通道（ADC）: 8(A0-A7)

  • 每个I/O直流输出能力: 20 mA

  • 3.3V端口输出能力: 50 mA

  • Flash Memory: 32 KB（其中引导程序使用0.5 KB）

  • SRAM:2 KB (ATMEGA328P-AU)

  • EEPROM: 1 KB (ATMEGA328P-AU)

  • 时钟速度:16MHz

  • 板载LED引脚:D13

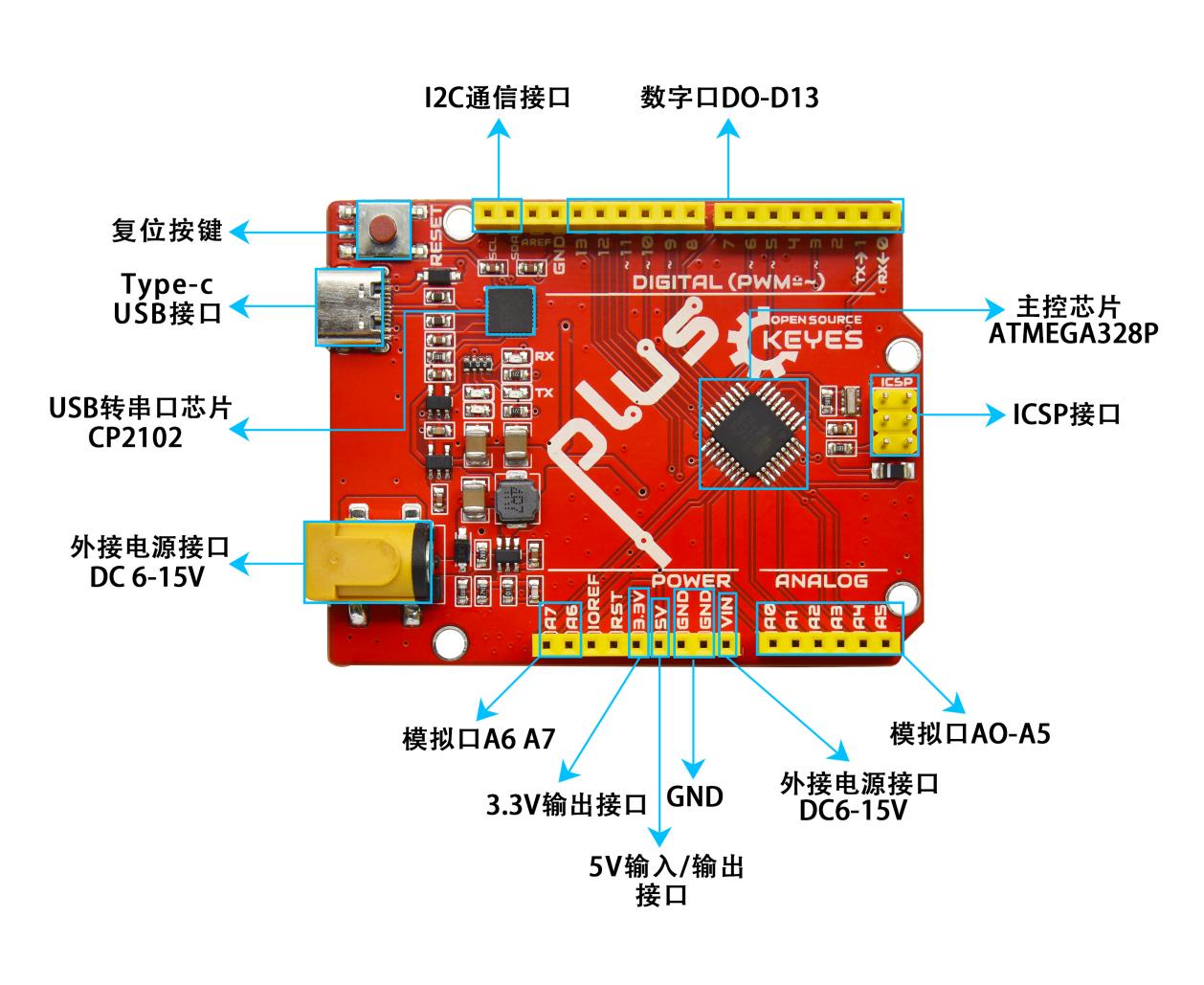

各个接口和主要元件说明：

特殊功能接口说明：

  • 串口通信接口：D0为RX、D1为TX

  • PWM接口（脉宽调制）：D3 D5 D6 D9 D10 D11

  • 外部中断接口：D2(中断0)和D3 (中断1)

  • SPI通信接口：D10为SS、D11为MOSI、D12为MISO、D13为SCK

  • IIC通信端口：A4为SDA、A5为SCL
