项目八 电容触摸传感器检测实验

1.实验说明

在这个套件中，有一个keyes brick电容触摸传感器，它主要采用1个TTP223-BA6芯片。它是触摸检测芯片，提供一个触摸按键，功能是用可变面积的按键取代传统按键。上电之后，传感器需要约0.5秒的稳定时间，此时间段内不要对键进行触摸，此时所有功能都被禁止，始终进行自校准，校准周期约为4秒。

实验中，通过读取传感器上S端高低电平，判断传感器上按键是否按下；并且在串口监视器上显示测试结果。

2.实验器材

• keyes brick电容触摸传感器*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 3P双头XH2.54连接线*1

• USB线*1

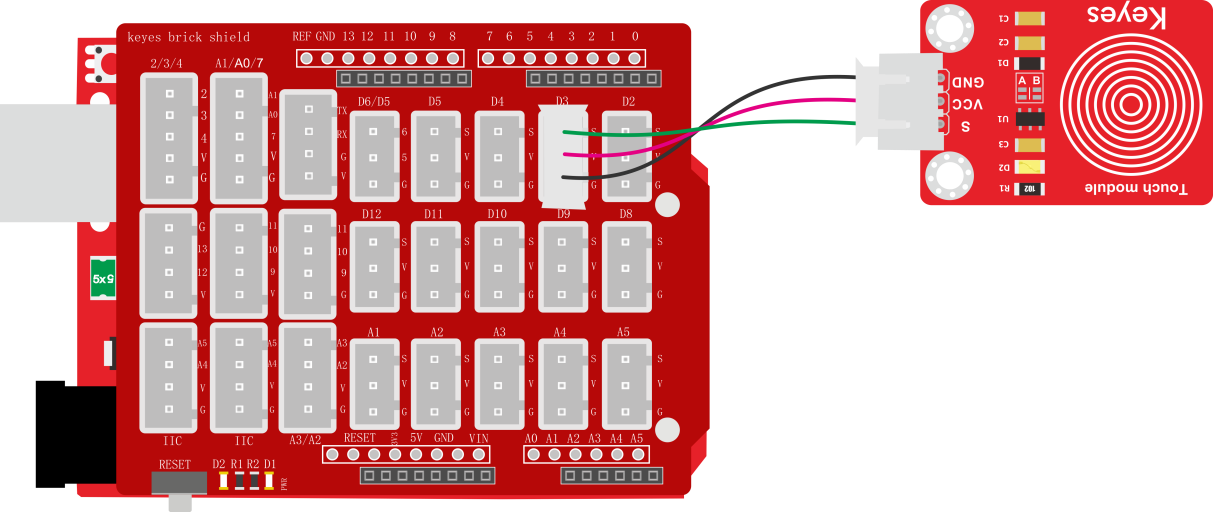

3.接线图

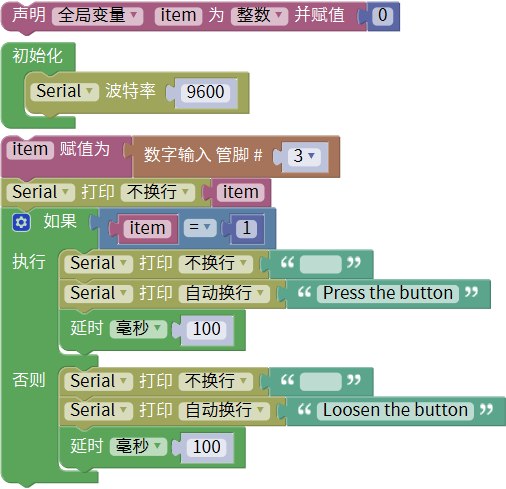

4.测试代码

5.代码说明

1. 在实验中，在 单元内，找到以下元件。

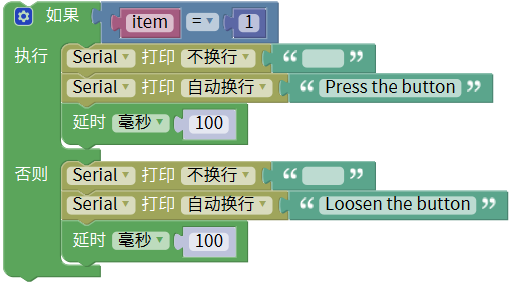

2. 在上一实验中，当检测到按键信号时，信号端为低电平，即item为0。在这一实验中，当检测到按键信号时，信号端为高电平，即item为1。

6.测试结果

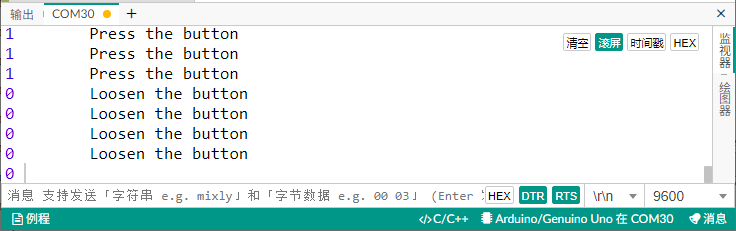

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示对应数据和字符。实验中，当传感器按下按键时，item为1，串口监视器显示“Press the button”字符；松开按键时，item为0，串口监视器显示“Loosen the button”字符，如下图。
