项目四十四 模拟户外灯

1.实验说明

在生活中可以看到户外有很多公共灯光。这些灯白天不亮，一到晚上，阳光暗下的时候，自动亮起；当阳光变亮时，这些灯就自动关闭。难道是有人在手动控制这些灯光？实际上不是的，实际上这些灯光上都安装有光敏传感器，这些传感器将外界阳光的亮暗，转换成对应数值。然后设置一个临界点，当超过临界点时，控制灯光熄灭，没有超过时，控制灯光亮起。

在这个实验中，利用套件中自带的光线传感器和LED模块模拟这一现象。

2.实验器材

• keyes brick TEMT6000光线传感器*1

• keyes brick LED模块*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 3P 双头XH2.54连接线*2

• USB线*1

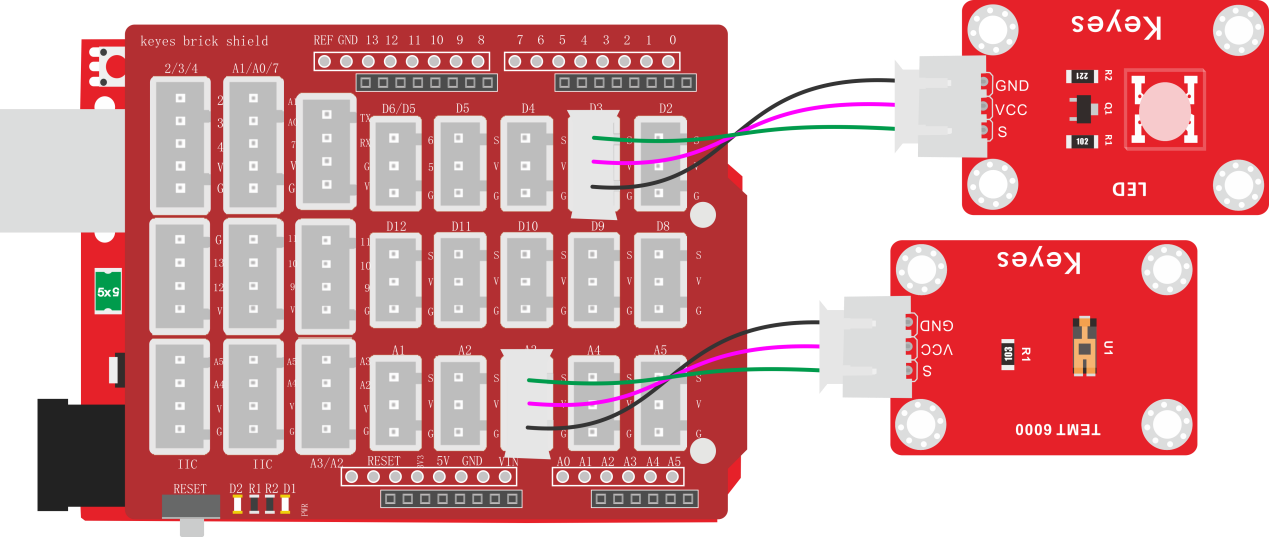

3.接线图

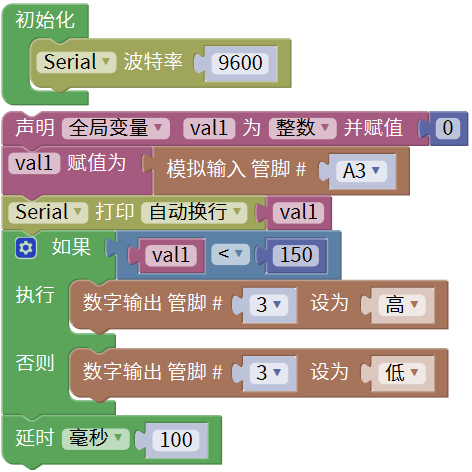

4.测试代码

5.代码说明

1. 在单元内，找到以下元件。

2. 实验中，设置了当模拟值低于150时LED亮起，否则熄灭。

6.测试结果

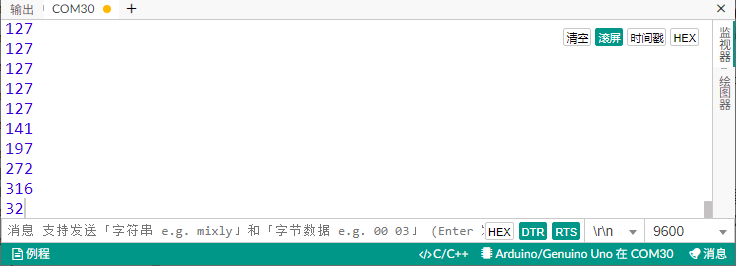

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示对应模拟值。实验中，我们把光线传感器用手握住，数据变小，小于150时，LED模块上LED亮起，否则熄灭。
