项目四十五 旋转编码器模块控制RGB模块

项目四十五 旋转编码器模块控制RGB模块#

1.实验说明#

在前面课程的项目中，利用旋转编码器计数。在这里将它扩展下，通过得出的计数，用来控制RGB模块上LED显示不同颜色。

设计代码时，需要对所得数据取绝对值。然后将数据除以3，得到余数，余数为0控制双色LED模块上LED亮红光，余数为1，双色LED模块上LED亮绿光，余数为2，双色LED模块上LED亮蓝光。

2.实验器材#

  • keyes brick 旋转编码器模块*1

  • keyes UNO R3开发板*1

  • keyes brick 插件RGB模块*1

  • 传感器扩展板*1

  • 5P双头XH2.54连接线*1

  • 4P 双头XH2.54连接线*1

  • USB线*1

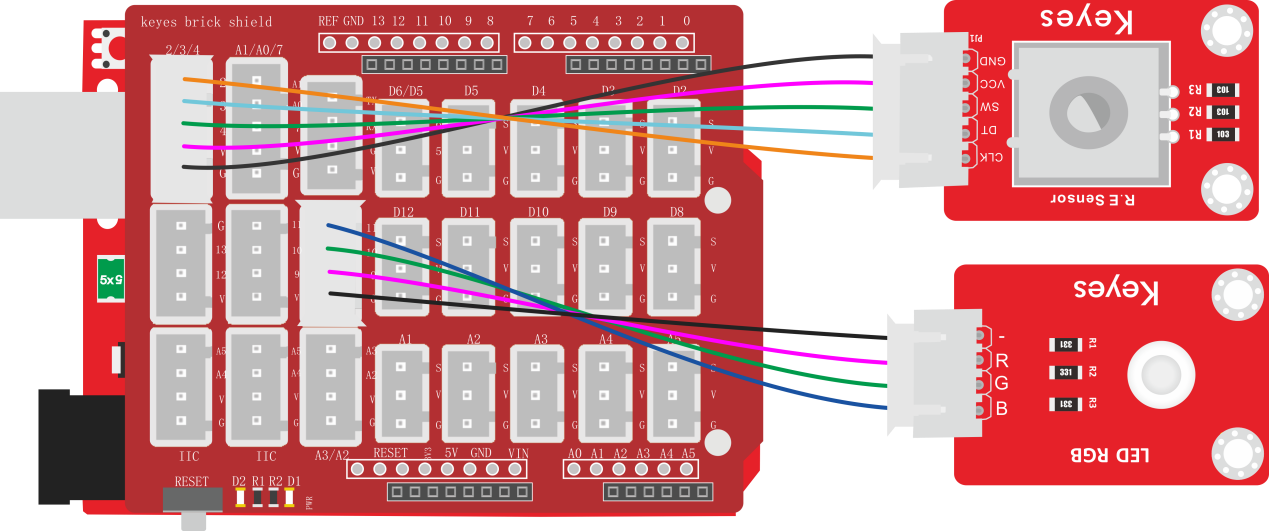

3.接线图#

4.测试代码#

#include <Encoder.h>
volatile int item;
volatile int val;
Encoder encoder_1(2, 3);

void setup()
{
  item = 0;
  val = 0;
  Serial.begin(9600);
}

void loop()
{
  item = encoder_1.read();
  val = (long) (item) % (long) (3);
  Serial.println(val);
  if (val == 0)
  {
    analogWrite(9, 255);
    analogWrite(10, 0);
    analogWrite(11, 0);
  }
  else if (val == 1)
  {
    analogWrite(9, 0);
    analogWrite(10, 255);
    analogWrite(11, 0);
  }
  else{
    analogWrite(9, 0);
    analogWrite(10, 0);
    analogWrite(11, 255);
  }
  delay(100);
}

5.代码说明#

在实验中将val设置为item除以3的余数，item是编码器的值。得到余数后根据接线设置管脚为9（红灯）、10（绿灯）和11（蓝灯）。参考前面实验学习的控制方法，利用余数控制模块上LED显示对应灯光颜色。

6.测试结果#

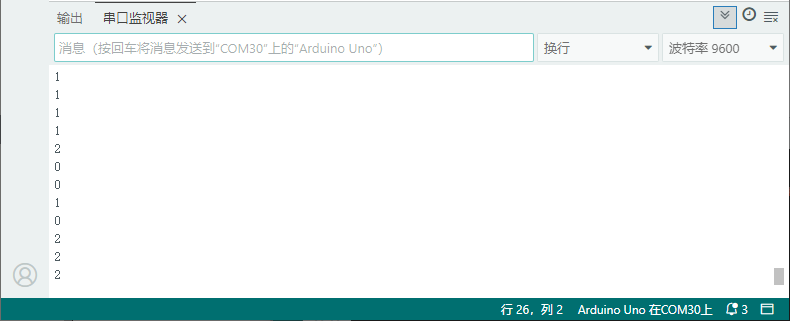

上传测试代码成功，按照接线图接好线，上电后，打开串口监视器，设置波特率为9600。旋转编码器，串口监视器显示对应余数。即可控制外接的RGB模块上的LED的颜色（红绿蓝）。

image-20251210132254821
