项目二 激光头传感器模块发出激光

项目二 激光头传感器模块发出激光#

1.实验说明#

在这个套件中，包含一个激光头传感器模块。它主要由1个铜材半导体激光管元件组成。控制时，需要在模块S端输入高电平信号，模块开始工作，激光管发射出红色激光信号。

实验中，控制这个模块上激光管循环发射红色激光信号。

2.实验器材#

  • keyes brick 激光头传感器模块*1

  • keyes UNO R3开发板*1

  • 传感器扩展板*1

  • 3P双头XH2.54连接线*1

  • USB线*1

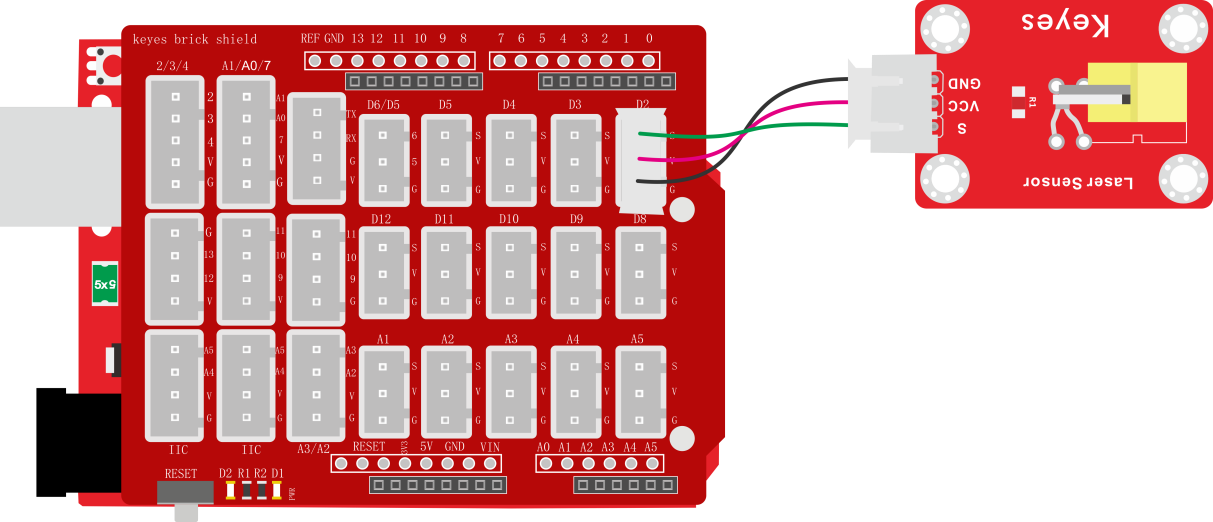

3.接线图#

4.测试代码#

int laserPin = 2; //定义激光引脚为D2

void setup()
{
  pinMode(laserPin, OUTPUT);//定义输出模式
}

void loop()
{
  digitalWrite(laserPin, HIGH);//打开
  delay(1000);//延时一秒
  digitalWrite(laserPin, LOW);//关闭
  delay(1000);//延时一秒
}

5.代码说明#

参考实验一说明。

6.测试结果#

上传测试代码成功，上电后，模块上激光管发射红色激光信号1秒，停止发射红色激光信号1秒，循环交替。
