项目三十七 ADXL345加速度传感器

1.实验说明

在这个套件中，有一个keyes brick ADXL345加速度传感器，它采用ADXL345BCCZ芯片。ADXL345BCCZ是一款小而薄的低功耗3轴加速度计，分辨率高（13位），测量范围达±16g。它数字输出数据为16位二进制补码格式，可通过SPI（3线或4线）或I2C数字接口访问。该传感器非常适合移动设备应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。其高分辨率(4mg/LSB)，能够测量不到1.0°的倾斜角度变化。

实验中，测试出传感器X Y Z轴的加速度数值；并且在串口监视器上显示测试数据。

2.实验器材

• keyes brick ADXL345加速度传感器*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 4P双头XH2.54连接线*1

• USB线*1

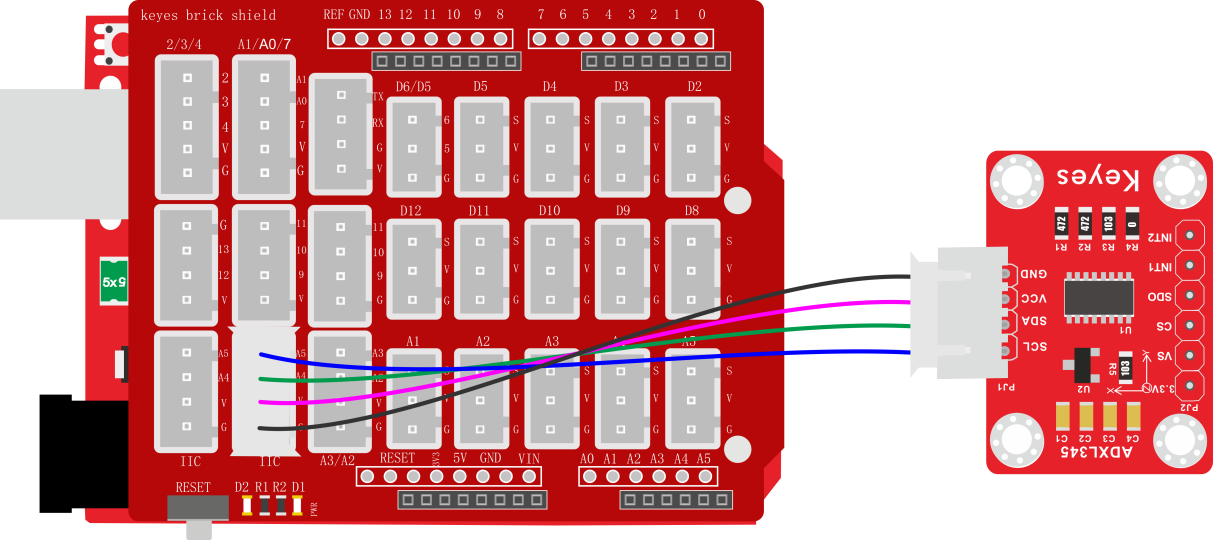

3.接线图

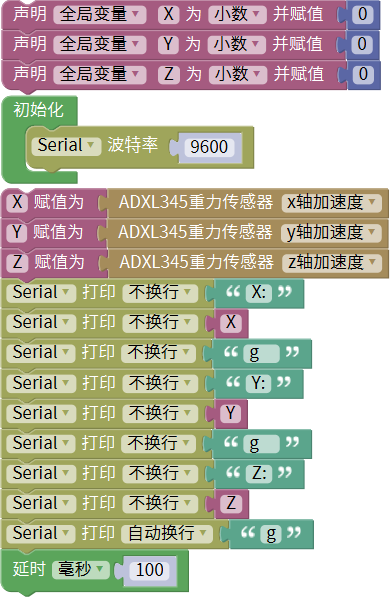

4.测试代码

5.代码说明

1. 在单元内，找到以下元件。

2. 设置3个小数变量X Y Z，将所测结果赋值给X Y Z。

3. 串口监视器显示X Y Z的值，显示前需设置波特率（默认设置为9600，可更改）。

6.测试结果

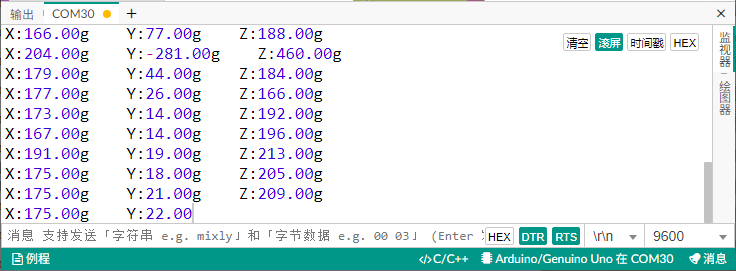

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示传感器对应的X Y Z的值，单位为g，如下图。
