项目二十四 红外接收

1.实验说明

这一实验中，了解红外接收传感器的使用方法。红外接收传感器主要采用VS1838B红外接收传感器元件。该元件是集接收、放大、解调一体的器件，内部IC就已经完成了解调，输出的就是数字信号。它可接收标准38KHz调制的遥控器信号。

实验中，利用红外接收传感器接收外部红外发射设备发射的红外信号，并将接收信号在串口监视器上显示。

2.实验器材

• keyes brick 红外接收传感器*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 3P 双头XH2.54连接线*1

• USB线*1

• JMP-1 17键 红外遥控*1

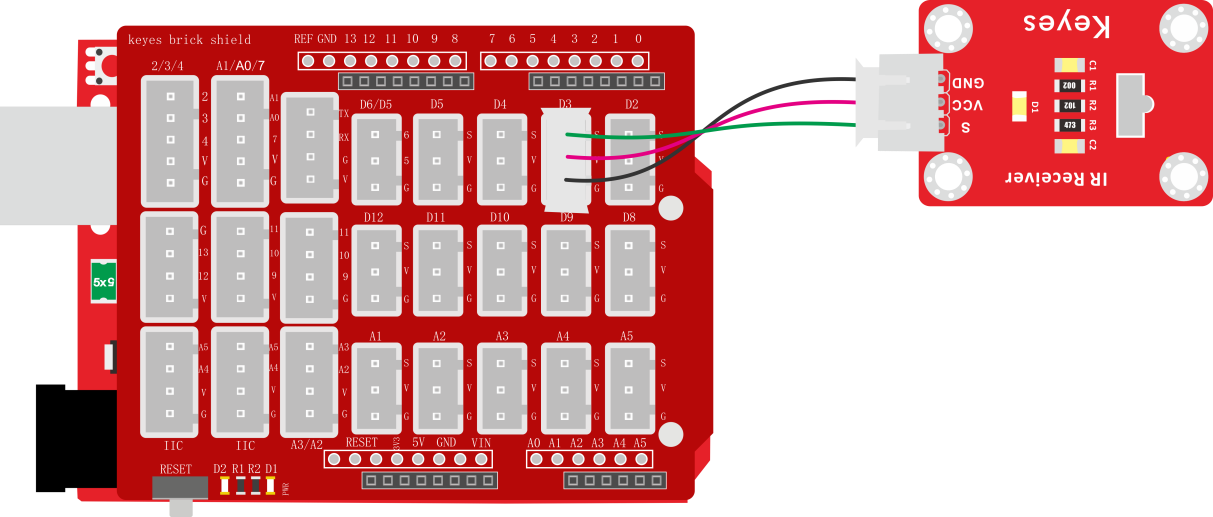

3.接线图

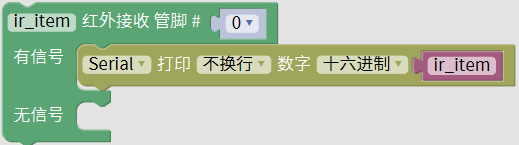

4.测试代码

5.代码说明

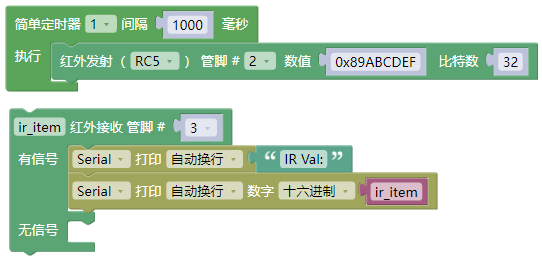

1. 使用引脚2每隔一秒钟发射一次红外值

2. 在找到，根据接线，把管脚设置为3。设置后，得到接收到的数据，以十六进制换行打印出来。

6.测试结果

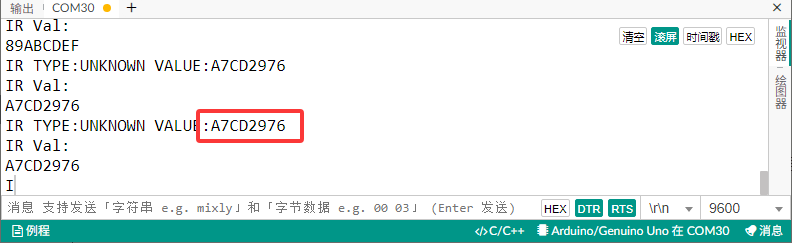

按照接线图接线，上传测试代码成功，利用USB线上电后，打开串口监视器，里面就会显示红外接收传感器接收到的数据。
