项目十二 霍尔传感器检测磁场

1.实验说明

在这个套件中，有一个霍尔传感器，它主要采用A3144霍尔元件。该元件是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。它是单极开关型的霍尔传感器，只感应南极磁场。传感器感应到无磁场或北极磁场时，信号端为高电平；感应到南极磁场时，信号端为低电平。当感应磁场强度越强时，感应距离越长。

实验中，利用霍尔传感器检测南极磁场，将测试结果在串口监视器上显示。

2.实验器材

• keyes brick 霍尔传感器*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 3P 双头XH2.54连接线*1

• USB线*1

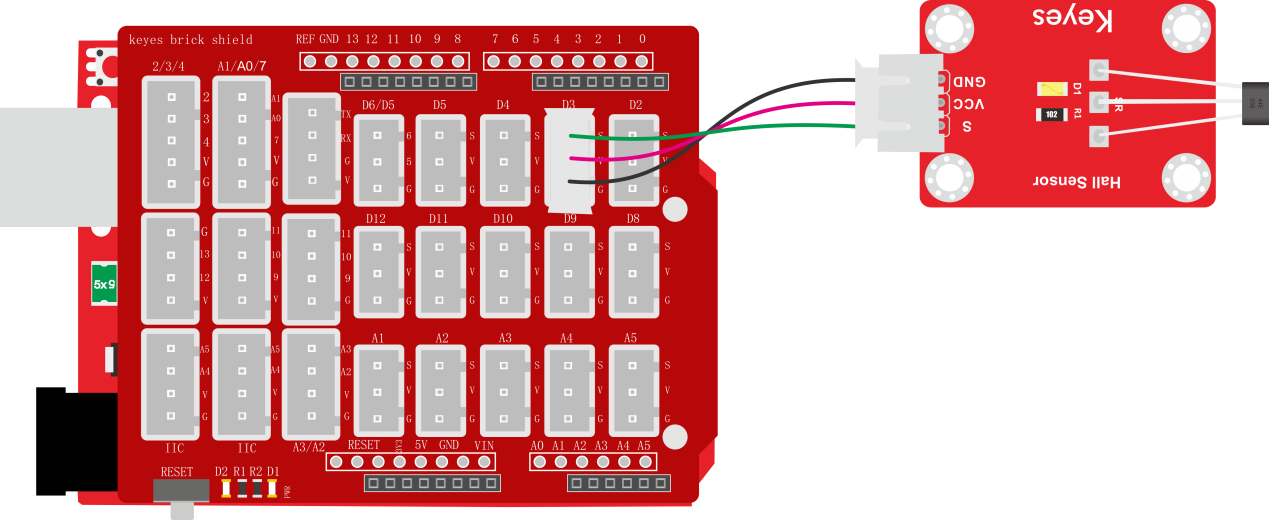

3.接线图

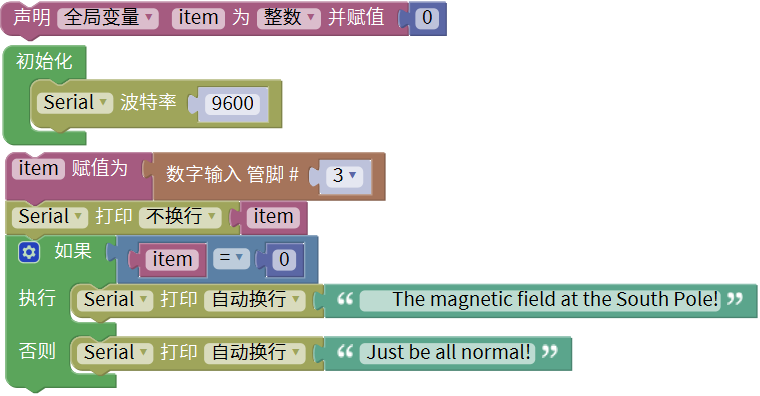

4.测试代码

5.代码说明

在 单元内，找到以下元件。

6.测试结果

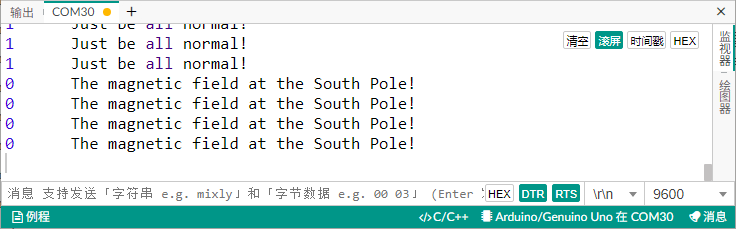

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。当传感器感应到南极磁场时，传感器监视器显示"0 The magnetic field at the South Pole!“；当传感器感应到无磁场或北极磁场时，串口监视器显示"1 Just be all normal!”。
