项目三十九 模拟户外灯

项目三十九 模拟户外灯#

1.实验说明#

在生活中可以看到户外有很多公共灯光。这些灯白天不亮，一到晚上，阳光暗下的时候，自动亮起；当阳光变亮时，这些灯就自动关闭。难道是有人在手动控制这些灯光？实际上不是的，实际上这些灯光上都安装有光敏传感器，这些传感器将外界阳光的亮暗，转换成对应数值。然后设置一个临界点，当超过临界点时，控制灯光熄灭，没有超过时，控制灯光亮起。

在这个实验中，利用套件中自带的光线传感器和LED模块模拟这一现象。

2.实验器材#

  • keyes brick 光敏传感器*1

  • keyes brick LED模块*1

  • keyes UNO R3开发板*1

  • 传感器扩展板*1

  • 3P 双头XH2.54连接线*2

  • USB线*1

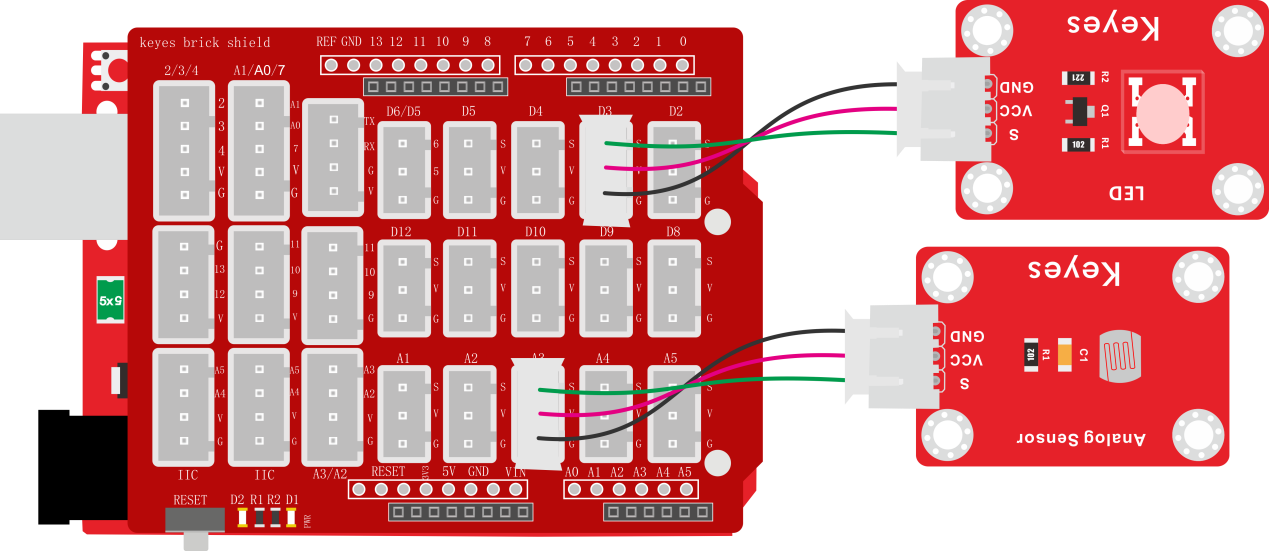

3.接线图#

97894f28c73b578f6b2e98110ac78dbc

4.测试代码#

int val = 0;

void setup()
{
  Serial.begin(9600);
  pinMode(3, OUTPUT);
}

void loop()
{
  val = analogRead(A3);
  Serial.println(val);
  if (val < 150)
  {
    digitalWrite(3, HIGH);
  }
  else
  {
    digitalWrite(3, LOW);
  }
  delay(100);
}

5.代码说明#

在实验中，设置了当模拟值低于150时LED亮起，否则熄灭。

6.测试结果#

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示对应模拟值。实验中，把光线传感器用手握住，数据变小，小于150时，LED模块上LED亮起，否则熄灭。

image-20251210120229293
