项目三 插件RGB模块调节LED颜色#
1.实验说明#
在这个套件中,有一个插件RGB模块,它采用F5-全彩RGB雾状共阴LED元件。控制时,将模块R G B连接单片机PWM口,"-"接GND。通过调节3个PWM值,控制LED元件显示红光、绿光和蓝光的比例,从而控制RGB模块上LED显示不同颜色灯光。当设置的PWM值越大,对应显示的颜色比例越重。理论来说,通过调节这3种颜色光的混合比例,可以模拟出所有颜色的灯光。
实验中,通过测试代码,控制模块上RGB LED显示几个常用颜色。
2.实验器材#
keyes brick 插件RGB模块*1
keyes UNO R3开发板*1
传感器扩展板*1
4P 双头XH2.54连接线*1
USB线*1

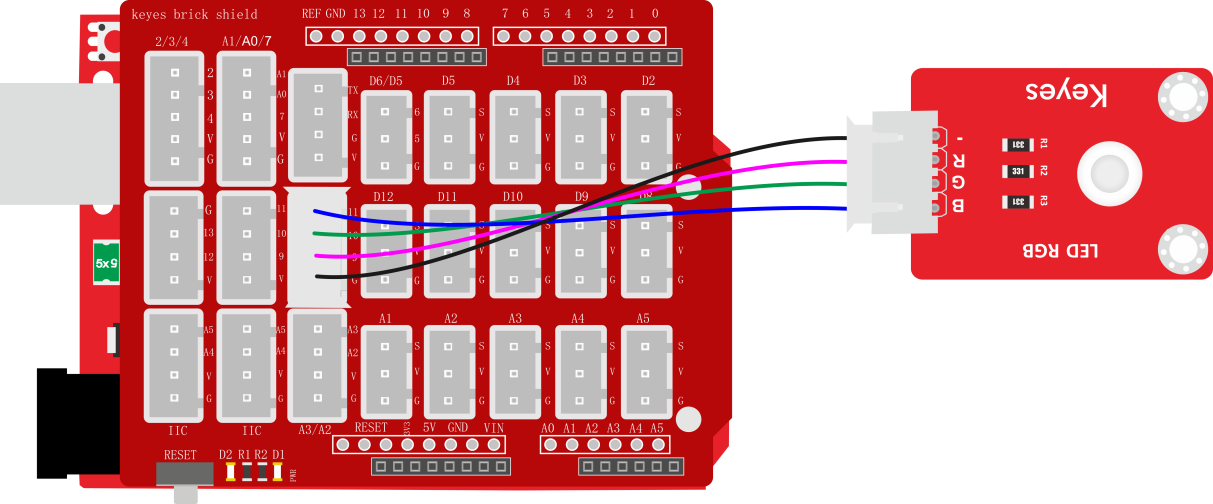

3.接线图#

4.测试代码#
代码1:
int redPin = 9; //定义红色接D9
int greenPin = 10; //定义绿色接D10
int bluePin = 11; //定义蓝色接D11
void setup()
{
//设置三个管脚为输出模式
pinMode(redPin, OUTPUT);
pinMode(greenPin, OUTPUT);
pinMode(bluePin, OUTPUT);
}
void loop()
{
//红色
digitalWrite(redPin, HIGH);
digitalWrite(greenPin, LOW);
digitalWrite(bluePin, LOW);
delay(1000);
//绿色
digitalWrite(redPin, LOW);
digitalWrite(greenPin, HIGH);
digitalWrite(bluePin, LOW);
delay(1000);
//蓝色
digitalWrite(9, LOW);
digitalWrite(greenPin, LOW);
digitalWrite(bluePin, HIGH);
delay(1000);
}
代码2:
int redPin = 9; //定义红色接D9
int greenPin = 10; //定义绿色接D10
int bluePin = 11; //定义蓝色接D11
void setup()
{
}
void loop()
{
//红色
analogWrite(redPin, 255);
analogWrite(greenPin, 0);
analogWrite(bluePin, 0);
delay(1000);
//绿色
analogWrite(redPin, 0);
analogWrite(greenPin, 255);
analogWrite(bluePin, 0);
delay(1000);
//蓝色
analogWrite(redPin, 0);
analogWrite(greenPin, 0);
analogWrite(bluePin, 255);
delay(1000);
//黄色
analogWrite(redPin, 255);
analogWrite(greenPin, 255);
analogWrite(bluePin, 0);
delay(1000);
//紫色
analogWrite(redPin, 255);
analogWrite(greenPin, 0);
analogWrite(bluePin, 255);
delay(1000);
//白色
analogWrite(redPin, 255);
analogWrite(greenPin, 255);
analogWrite(bluePin, 255);
delay(1000);
}
5.代码1说明#
代码1中,R G B代表控制模块上LED对应的红绿蓝3种颜色对应的端口,根据接线图我们接到了D9 D10 D11,设置为9 10 11,后面设置对应高低,设置RGB LED中红绿蓝3个灯是否会亮,设置为高(对应数字口为高电平),对应的颜色就亮。
现在观察代码,这个代码非常简单,只是简单的控制模块上RGB LED显示红色1秒、绿色1秒、蓝色1秒,循环交替。
6.代码2说明#
代码2中,使用到了PWM输出,根据接线图我们接到了D9 D10D11,设置为9 10 11。后面设置数据代表设置模块上LED 红绿蓝颜色的比例,设置的数据越大(对应的PWM值越大),设置该颜色的比例越大。
实验中通过设置对应数值,调节RGB LED上红绿蓝颜色比例,从而控制RGB LED显示对应颜色。所以理论上来说可以设置的颜色有256*256*256种。
7.测试结果#
上传测试代码1成功,上电后,模块上RGB LED循环显示红绿蓝3种颜色,间隔时间为1秒。上传测试代码2成功,上电后,模块上RGB LED显示红绿蓝黄紫白6种颜色,循环不止,间隔时间为1秒。
