项目二十七 可调电位器模块读取模拟值

项目二十七 可调电位器模块读取模拟值#

1.实验说明#

在这个套件中，有一个keyes brick 可调电位器模块，它主要采用一个10K可调电阻。通过旋转电位器，可以改变电阻大小，然后搭建电路将电阻变化转换为电压变化。

实验中，利用这个模块测试对应的模拟值；并且在串口监视器上显示测试结果。

2.实验器材#

  • keyes brick 可调电位器模块*1

  • keyes UNO R3开发板*1

  • 传感器扩展板*1

  • 3P双头XH2.54连接线*1

  • USB线*1

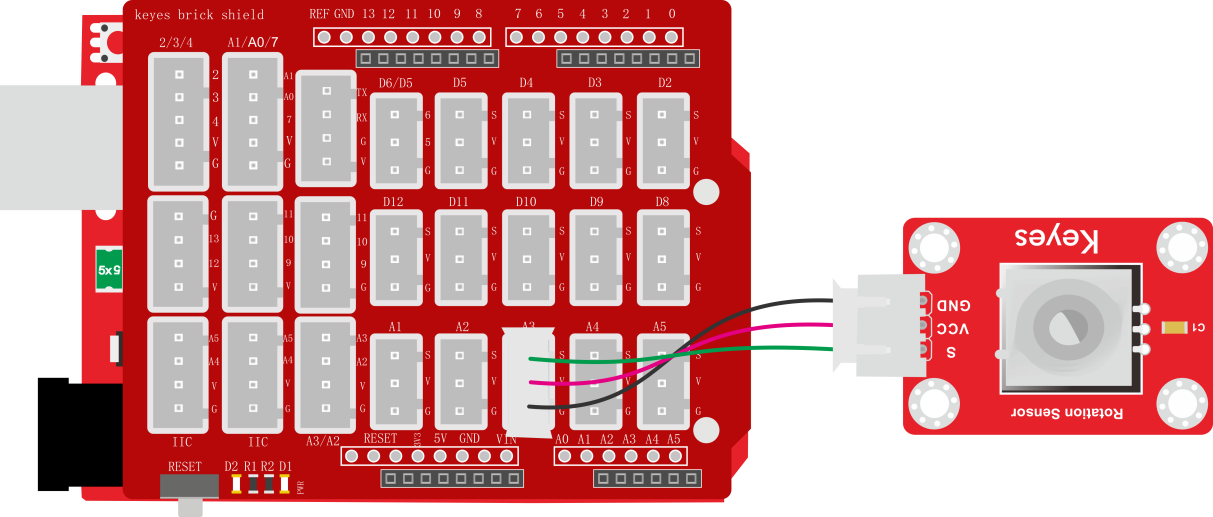

3.接线图#

4.测试代码#

volatile int item = 0;

void setup()
{
  Serial.begin(9600);//设置波特率
}

void loop()
{
  item = analogRead(A3);//读取电位器的值
  Serial.println(item);//打印值
  delay(100);//延时100MS
}

5.代码说明#

  1. 在实验中，把管脚设置为A3。

  2. 设置1个整数变量item，将所测结果赋值给item。

  3. 串口监视器显示item的值，显示前需设置波特率（默认设置为9600，可更改）。

6.测试结果#

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示对应模拟值。实验中，顺时针旋转电位器，模拟值增大，逆时针旋转电位器，模拟值减小，范围为0-1023，如下图。

image-20251210100113435
