项目二十七 温度控制RGB灯

1.实验说明

在前面实验中，我们利用按键手动控制RGB模块上LED灯的颜色。在这一课程中，我们利用一个LM35温度传感器检测当前环境的温度。然后利用检测到的温度数据控制RGB模块上LED灯的颜色。

生活中，我们可以把这个电路设计应用到水杯中。我们利用温度传感器检测到水杯温度，控制水杯上LED的颜色。这样我们就可以通过LED颜色，判断水的大概温度。

2.实验器材

• keyes brick 插件RGB模块*1

• keyes UNO R3开发板*1

• keyes brick LM35温度传感器*1

• 传感器扩展板*1

• 4P双头XH2.54连接线*1

• 3P 双头XH2.54连接线*1

• USB线*1

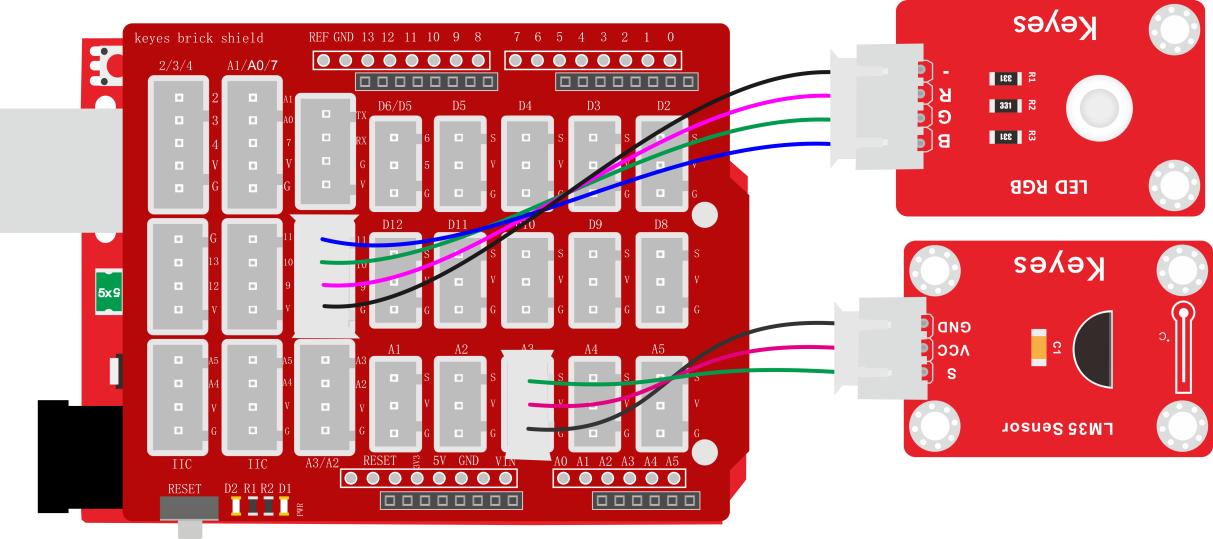

3.接线图

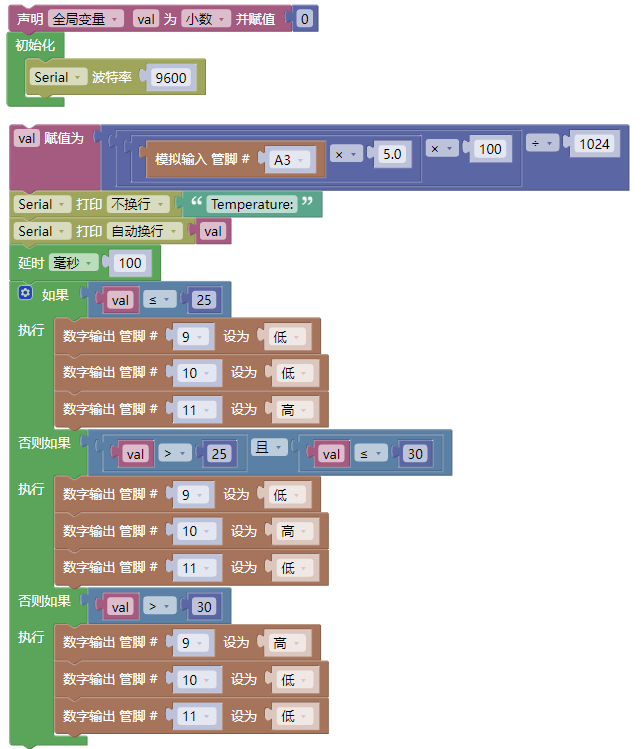

4.测试代码

5.代码说明

1. 使用计算公式算出LM35模拟值对应的温度值

2. 串口打印模拟值

3. 检测到温度数据后通过设置控制RGB模块上的LED颜色。

6.测试结果

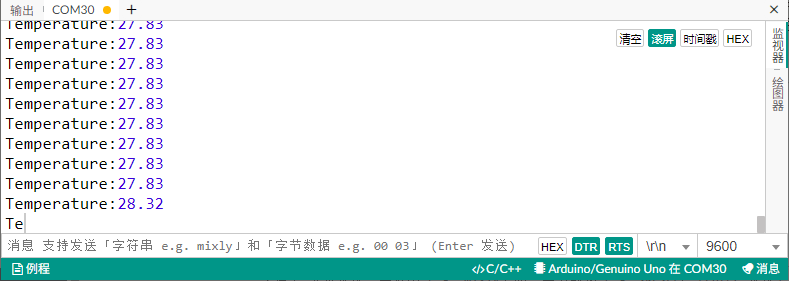

上传测试代码成功，按照接线图接好线，利用USB上电后，打开串口监视器，设置波特率为9600；串口监视器显示当前环境中温度数值。当温度小于等于25摄氏度时，RGB模块上的LED显示蓝色；当温度大于25且小于等于30摄氏度时，RGB模块上的LED显示绿色；当温度大于30摄氏度时，RGB模块上的LED显示红色。
