项目三 热敏电阻传感器简单测试

项目三 热敏电阻传感器简单测试#

1.实验说明#

在这个套件中，有一个热敏电阻传感器，它主要采用NTC-MF52AT热敏电阻元件。NTC-MF52AT热敏电阻元件能够实时感知周边环境温度的变化，电阻大小随着温度的变化而变化。该传感器就是利用NTC-MF52AT热敏电阻元件这一特性，搭建电路将电阻变化转换为电压变化。

实验中，将传感器信号端接到keyes UNO R3开发板模拟口，读出对应的模拟值。可以利用模拟值，通过特定公式，计算出当前环境的温度。实验中，读取对应的模拟值。

2.实验器材#

  • keyes brick 热敏电阻传感器*1

  • keyes UNO R3开发板*1

  • 传感器扩展板*1

  • 3P 双头XH2.54连接线*1

  • USB线*1

3.接线图#

4.测试代码#

void setup()
{
  Serial.begin(9600);//设置波特率为9600
}

void loop()
{
  Serial.println(analogRead(A3));//读取并打印热敏电阻模拟值
  delay(100);//延时100毫秒
}

5.测试结果#

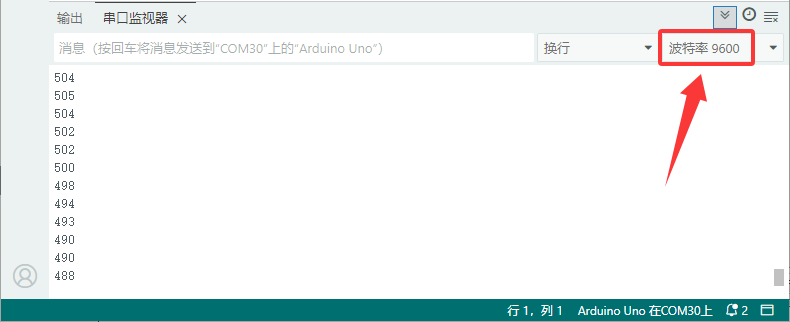

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示对应的模拟值，温度越高，模拟值越大。

image-20251210103817137
