项目二插件RGB模块调节LED颜色#

1.实验说明#

在这个套件中，有一个插件RGB模块，它采用F5-全彩RGB雾状共阴LED元件。控制时，将模块R G B连接单片机PWM口，"-"接GND。通过调节3个PWM值，控制LED元件显示红光、绿光和蓝光的比例，从而控制RGB模块上LED显示不同颜色灯光。当设置的PWM值越大，对应显示的颜色比例越重。理论来说，通过调节这3种颜色光的混合比例，可以模拟出所有颜色的灯光。

实验中，通过测试代码，控制模块上RGB LED显示几个常用颜色。

2.实验器材#

keyes brick 插件RGB模块*1
keyes UNO R3开发板*1
传感器扩展板*1
4P 双头XH2.54连接线*1
USB线*1

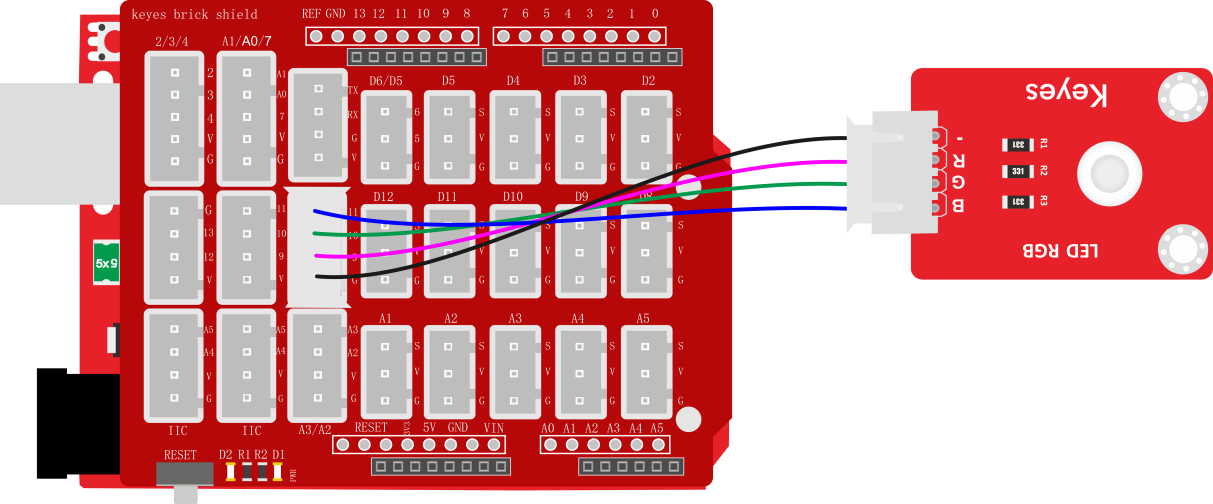

3.接线图#

4.测试代码#

代码1：

int redPin = 9; //定义红色接D9
int greenPin = 10; //定义绿色接D10
int bluePin = 11; //定义蓝色接D11

void setup()
{
    //设置三个管脚为输出模式
    pinMode(redPin, OUTPUT);
    pinMode(greenPin, OUTPUT);
    pinMode(bluePin, OUTPUT);
}

void loop()
{
    //红色
    digitalWrite(redPin, HIGH);
    digitalWrite(greenPin, LOW);
    digitalWrite(bluePin, LOW);
    delay(1000);
    //绿色
    digitalWrite(redPin, LOW);
    digitalWrite(greenPin, HIGH);
    digitalWrite(bluePin, LOW);
    delay(1000);
    //蓝色
    digitalWrite(redPin, LOW);
    digitalWrite(greenPin, LOW);
    digitalWrite(bluePin, HIGH);
    delay(1000);
}

代码2：

int redPin = 9; //定义红色接D9
int greenPin = 10; //定义绿色接D10
int bluePin = 11; //定义蓝色接D11

void setup()
{
}

void loop()
{
  //红色
  analogWrite(redPin, 255);
  analogWrite(greenPin, 0);
  analogWrite(bluePin, 0);
  delay(1000);
  //绿色
  analogWrite(redPin, 0);
  analogWrite(greenPin, 255);
  analogWrite(bluePin, 0);
  delay(1000);
  //蓝色
  analogWrite(redPin, 0);
  analogWrite(greenPin, 0);
  analogWrite(bluePin, 255);
  delay(1000);
  //黄色
  analogWrite(redPin, 255);
  analogWrite(greenPin, 255);
  analogWrite(bluePin, 0);
  delay(1000);
  //紫色
  analogWrite(redPin, 255);
  analogWrite(greenPin, 0);
  analogWrite(bluePin, 255);
  delay(1000);
  //白色
  analogWrite(redPin, 255);
  analogWrite(greenPin, 255);
  analogWrite(bluePin, 255);
  delay(1000);
}

5.代码1说明#

代码1中，R G B代表控制模块上LED对应的红绿蓝3种颜色对应的端口，根据接线图我们接到了D9 D10 D11，设置为9 10 11，后面设置对应高低，设置RGB LED中红绿蓝3个灯是否会亮，设置为高（对应数字口为高电平），对应的颜色就亮。
现在观察代码，这个代码非常简单，只是简单的控制模块上RGB LED显示红色1秒、绿色1秒、蓝色1秒，循环交替。

6.代码2说明#

代码2中，使用到了PWM输出，根据接线图我们接到了D9 D10D11，设置为9 10 11。后面设置数据代表设置模块上LED 红绿蓝颜色的比例，设置的数据越大（对应的PWM值越大），设置该颜色的比例越大。
实验中通过设置对应数值，调节RGB LED上红绿蓝颜色比例，从而控制RGB LED显示对应颜色。所以理论上来说可以设置的颜色有256*256*256种。

7.测试结果#

上传测试代码1成功，上电后，模块上RGB LED循环显示红绿蓝3种颜色，间隔时间为1秒。上传测试代码2成功，上电后，模块上RGB LED显示红绿蓝黄紫白6种颜色，循环不止，间隔时间为1秒。
