项目二十七 温度控制RGB灯#

1.实验说明#

在前面实验中,我们利用按键手动控制RGB模块上LED灯的颜色。在这一课程中,我们利用一个LM35温度传感器检测当前环境的温度。然后利用检测到的温度数据控制RGB模块上LED灯的颜色。

生活中,我们可以把这个电路设计应用到水杯中。我们利用温度传感器检测到水杯温度,控制水杯上LED的颜色。这样我们就可以通过LED颜色,判断水的大概温度。

2.实验器材#

  • keyes brick 插件RGB模块*1

  • keyes UNO R3开发板*1

  • keyes brick LM35温度传感器*1

  • 传感器扩展板*1

  • 4P双头XH2.54连接线*1

  • 3P 双头XH2.54连接线*1

  • USB线*1

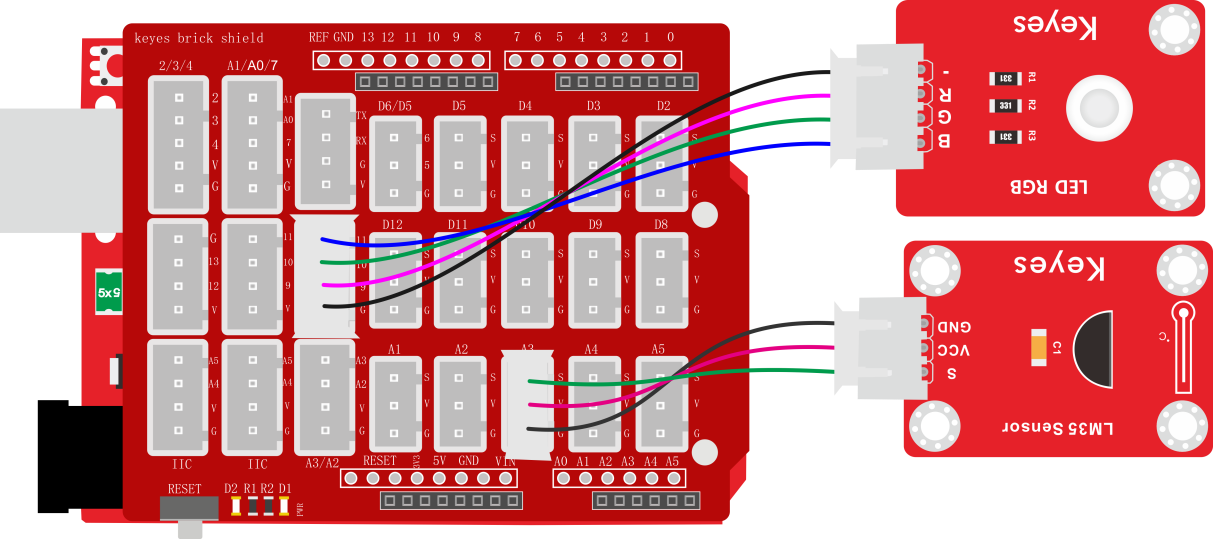

3.接线图#

99dbb8f03be6d961c7970dfc462b0dc3

4.测试代码#

int redLED = 9;     //定义控制红色LED引脚为D9
int greenLED = 10;  //定义控制绿色LED引脚为D10
int blueLED = 11;   //定义控制蓝色LED引脚为D11

//小数类型的变量用于存放温度值
float temperture = 0;

void setup() {
  Serial.begin(9600);
  //设置控制led的引脚为输出
  pinMode(redLED, OUTPUT);
  pinMode(greenLED, OUTPUT);
  pinMode(blueLED, OUTPUT);
}

void loop() {
  //计算处温度值
  temperture = ((analogRead(A3) * 5.0) * 100) / 1024;
  //打印温度值
  Serial.print("Temperature:");
  Serial.println(temperture);
  delay(100);
  //判断温度值是否小于等于27℃,如果是就亮蓝灯
  if (temperture <= 27) {
    digitalWrite(redLED, LOW);
    digitalWrite(greenLED, LOW);
    digitalWrite(blueLED, HIGH);
    //判断温度值是否大于27℃并且小于等于30℃,如果是就亮绿灯
  } else if (temperture > 27 && temperture <= 30) {
    digitalWrite(redLED, LOW);
    digitalWrite(greenLED, HIGH);
    digitalWrite(blueLED, LOW);
    //判断温度值是否大于30℃,如果是就亮红灯
  } else if (temperture > 30) {
    digitalWrite(redLED, HIGH);
    digitalWrite(greenLED, LOW);
    digitalWrite(blueLED, LOW);
  }
}

5.代码说明#

  1. 实验中,检测并显示温度的方法和上一课中一样。

  2. 检测到温度数据后通过设置if判断控制RGB模块上的LED颜色,设置方法参考上一课中知识点。

6.测试结果#

上传测试代码成功,按照接线图接好线,利用USB上电后,打开串口监视器,设置波特率为9600;串口监视器显示当前环境中温度数值。当温度小于等于27摄氏度时,RGB模块上的LED显示蓝色;当温度大于27且小于等于30摄氏度时,RGB模块上的LED显示绿色;当温度大于30摄氏度时,RGB模块上的LED显示红色。

image-20251223190536284
