项目二十五 旋转编码器模块控制RGB模块#
1.实验说明#
在前面课程的项目中,利用旋转编码器计数。在这里将它扩展下,通过得出的计数,用来控制RGB模块上LED显示不同颜色。
设计代码时,需要对所得数据取绝对值。然后将数据除以3,得到余数,余数为0控制双色LED模块上LED亮红光,余数为1,双色LED模块上LED亮绿光,余数为2,双色LED模块上LED亮蓝光。
2.实验器材#
keyes brick 旋转编码器模块*1
keyes UNO R3开发板*1
keyes brick 插件RGB模块*1
传感器扩展板*1
5P双头XH2.54连接线*1
4P 双头XH2.54连接线*1
USB线*1

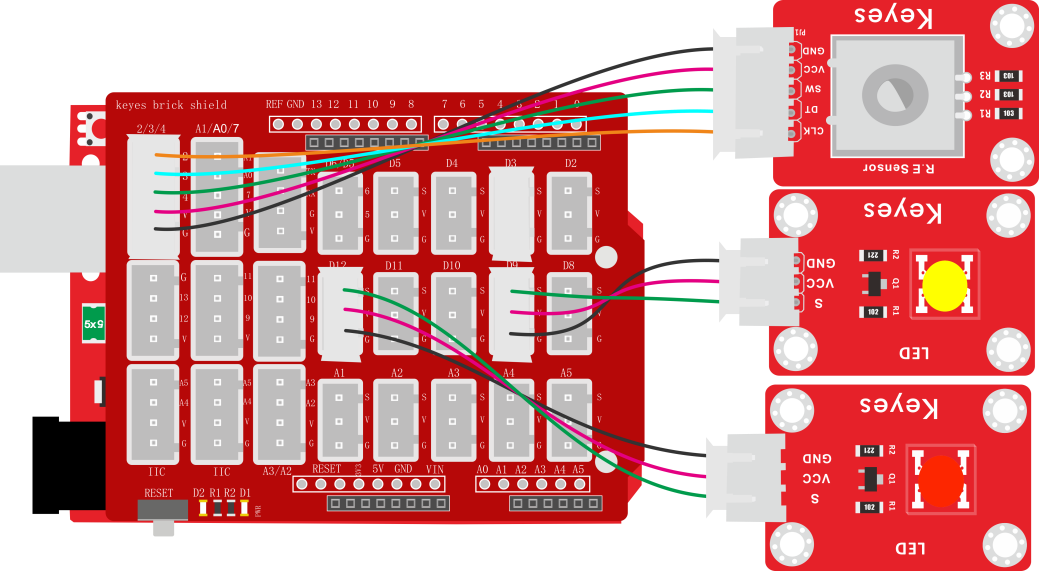

3.接线图#

4.测试代码#
#include <Encoder.h>
volatile int item;
volatile int val;
Encoder encoder_1(2, 3);
void setup()
{
item = 0;
val = 0;
Serial.begin(9600);
}
void loop()
{
item = encoder_1.read();
val = (long) (item) % (long) (3);
Serial.println(val);
if (val == 0)
{
analogWrite(9, 0);
analogWrite(12, 0);
}
else if (val == 1)
{
analogWrite(9, 255);
analogWrite(12, 0);
}
else{
analogWrite(9, 0);
analogWrite(12, 255);
}
delay(100);
}
5.代码说明#
在实验中将val设置为item除以3的余数,item是编码器的值。得到余数后根据接线设置管脚为9(黄灯)、12(红灯)。参考前面实验学习的控制方法,利用余数控制模块上LED显示对应灯光颜色。
6.测试结果#

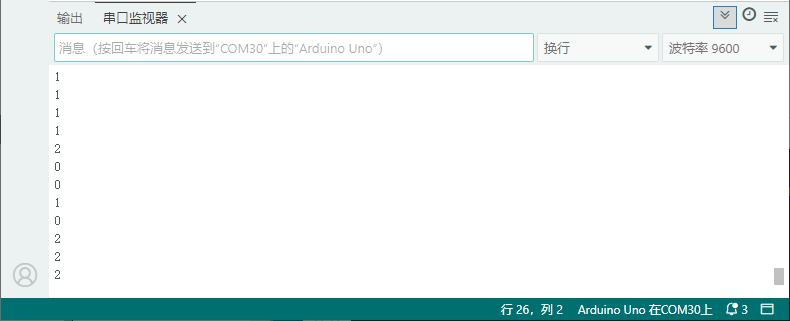

上传测试代码成功,按照接线图接好线,上电后,打开串口监视器,设置波特率为9600。旋转编码器,串口监视器显示对应余数。即可控制外接的LED灯模块亮灭。
