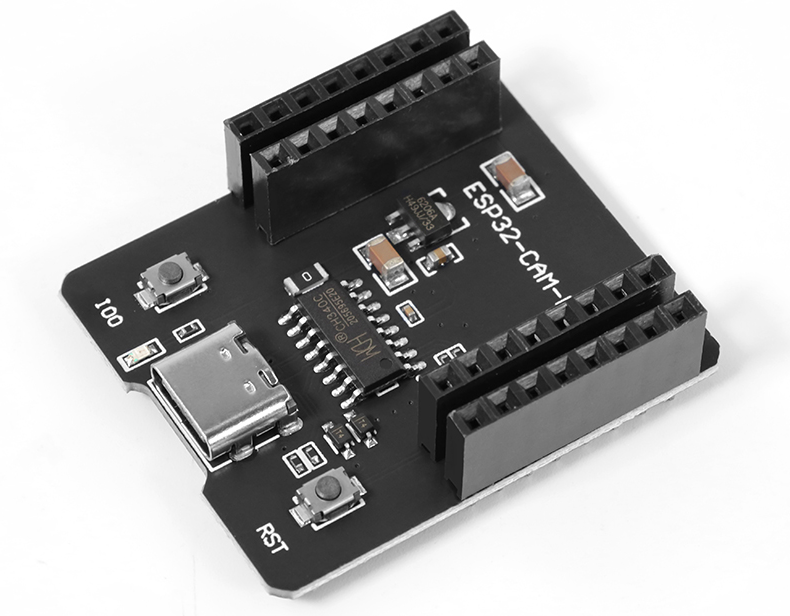

ESP32-CAM 开发板扩展底板#


一、说明#

ESP32-CAM开发板扩展底座是专为ESP32-CAM设计的配件,旨在优化和简化物联网应用的开发。该底座为ESP32-CAM提供了稳定的电源管理和多种连接接口,使开发者能够方便地进行原型搭建和应用开发。它结合了ESP32-CAM的强大功能,广泛应用于智能家居、工业控制、无线监控和其他物联网场景。

二、特点#

  1. 高兼容性:专为ESP32-CAM设计,适配广泛的开发环境。

  2. 稳定供电:内置高效稳压模块,确保系统在各种工况下稳定工作。

  3. 扩展性强:提供多种GPIO接口,支持各类传感器和其他外部模块的连接。

  4. 简便易用:用户可直接将ESP32-CAM开发板插入底板使用,快速部署项目。

三、参数#

参数

描述

工作电压

5V(通过USB或电池供电)

供电电流

最高500mA

GPIO引脚数量

6个可用引脚

材料

PCB(印刷电路板)

兼容模块

OV2640、OV7670摄像头

重量

约50克


四、使用方法#

  1. 硬件连接

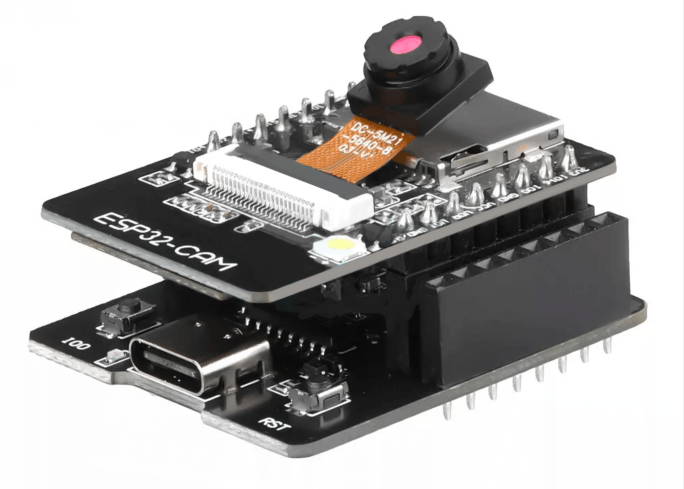

    • 将ESP32-CAM模块正确插入在扩展底座上,确保各接口对齐。 Img

  2. 供电

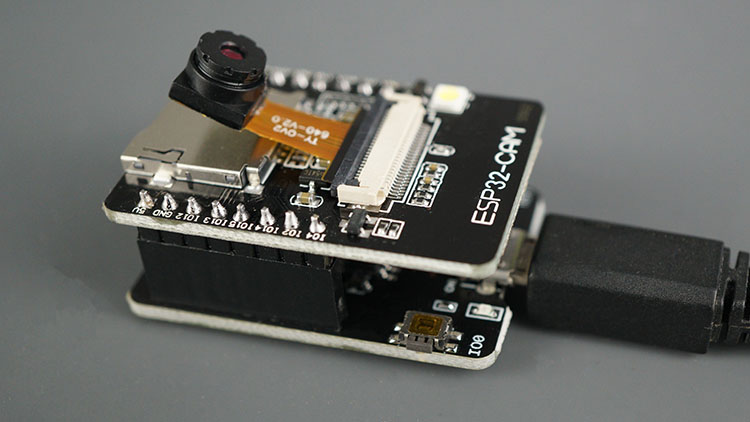

    • 通过USB线将扩展底座连接到电源适配器,或使用电池供电。 Img

  3. 外设连接

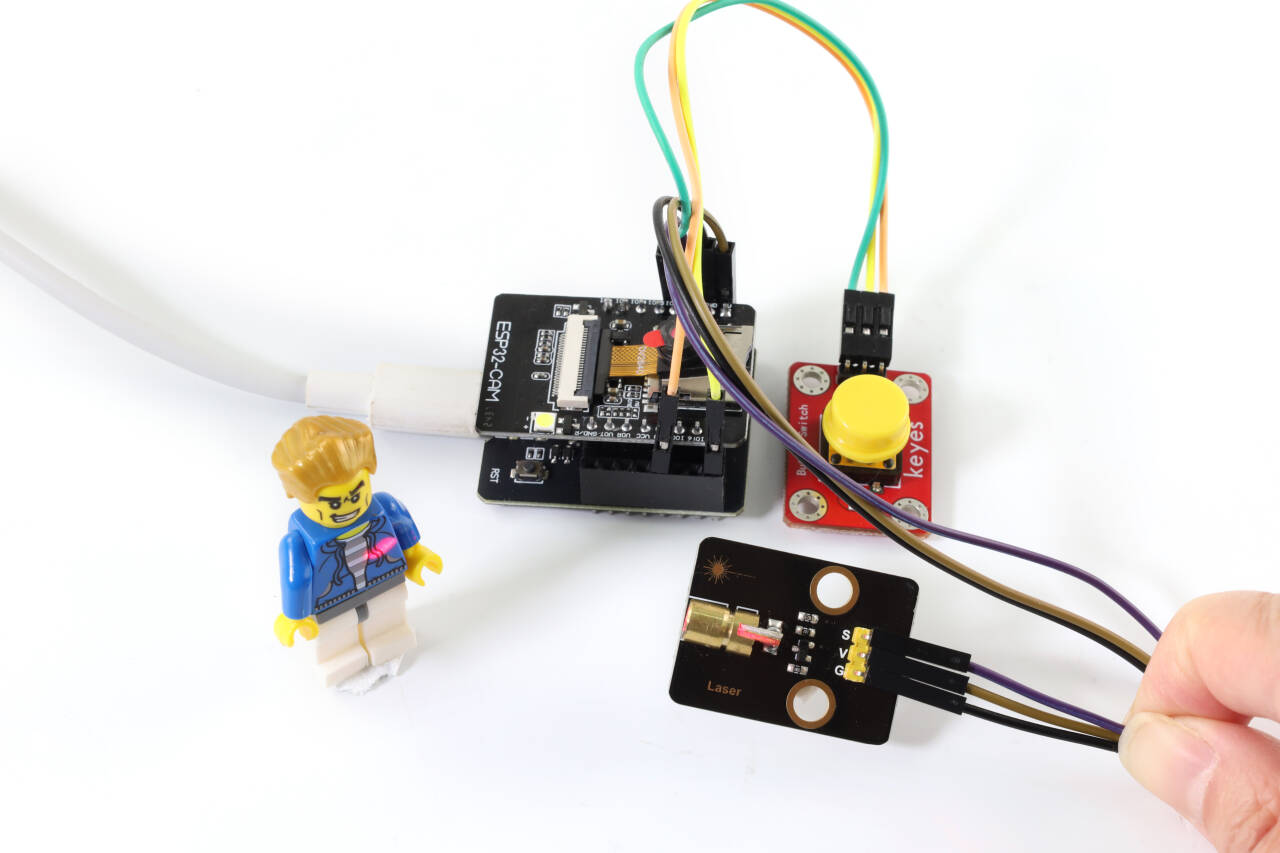

    • 利用扩展底座上的GPIO接口,连接各种传感器和其他模块,以实现项目的功能扩展。 Img

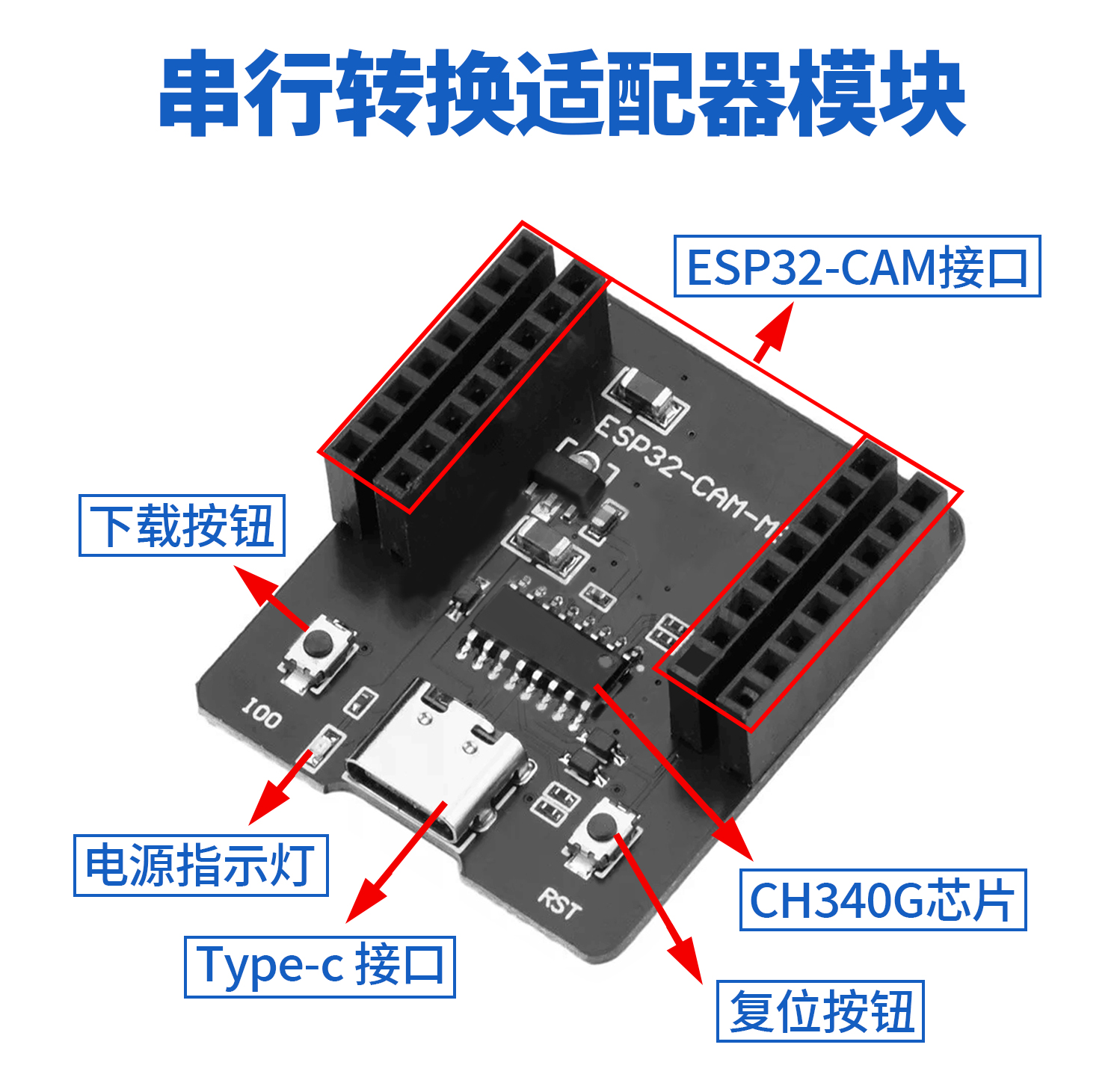

  4. 安装 CH340 芯片驱动

    • 下载驱动程序:访问 CH340 驱动下载页面,下载并解压驱动文件。

    • 安装驱动:双击解压后的安装文件,按照提示完成驱动的安装。

    • 重启计算机:安装完成后,重启计算机确保驱动生效。

    • 连接设备:重启后,将ESP32-CAM扩展底座通过USB连接到计算机,系统会自动识别新硬件。

  5. 注意事项

    • 确保模块输入电源至少为5V 2A,以避免图像出现水纹。

    • ESP32 GPIO32管脚控制摄像头电源,当摄像头工作时,请将GPIO32拉低。

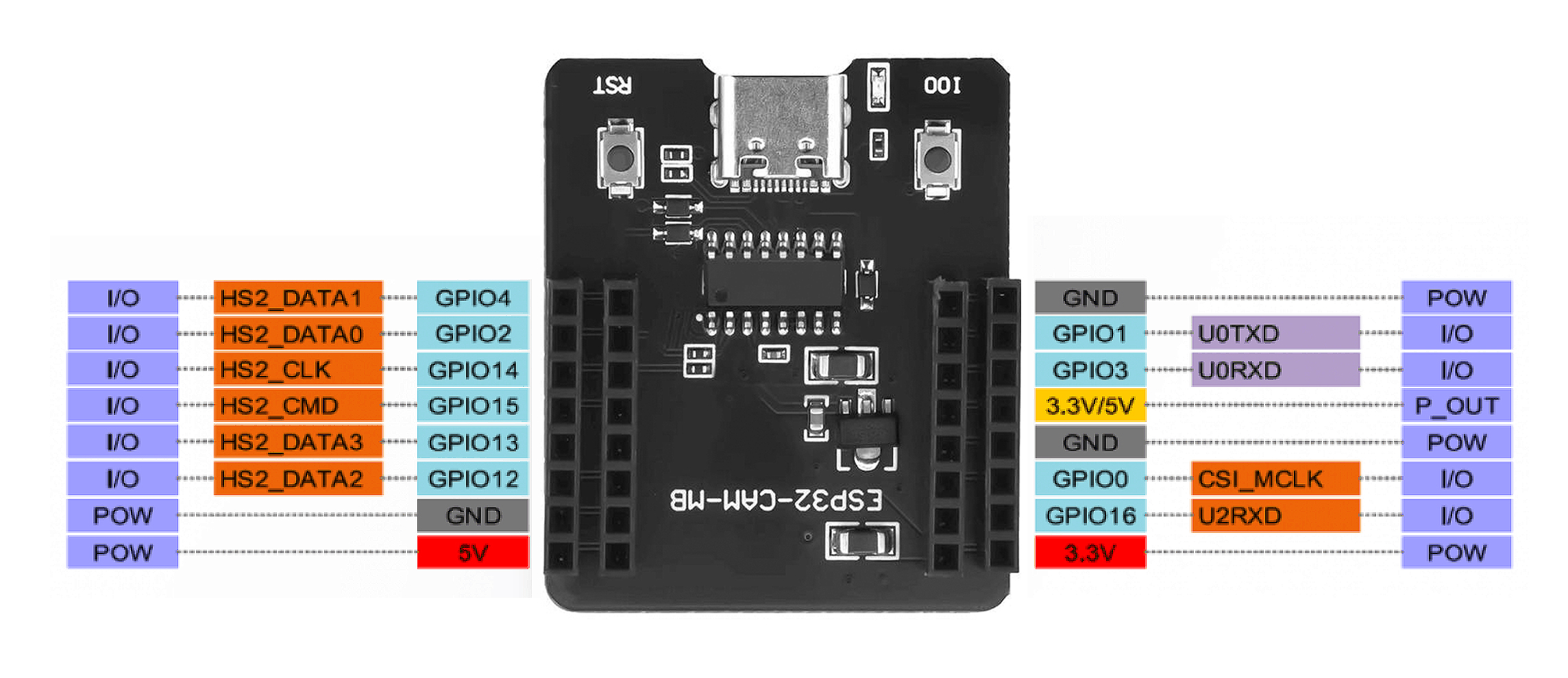

五、ESP32-CAM 开发板扩展底座 Pinout#

引脚

描述

IO0

引导引脚

IO1

U0TXD

IO2

GPIO2

IO3

U0RXD

IO4

GPIO4

IO12

GPIO12

IO13

GPIO13

IO14

GPIO14

IO15

GPIO15

IO16

GPIO16

5V

电源输入

GND

3.3V

3.3V 输出

POW

电源引脚


结论#

ESP32-CAM开发板扩展底座是一个强大的开发工具,为使用ESP32-CAM的项目提供了极大的便利和扩展性。无论是在学习、实验还是实际应用中,扩展底座都能帮助工程师和开发者提升项目的能力和性能。
