SMP0083 摄像头与红外补光模组完整说明文档#

1. 产品概述#

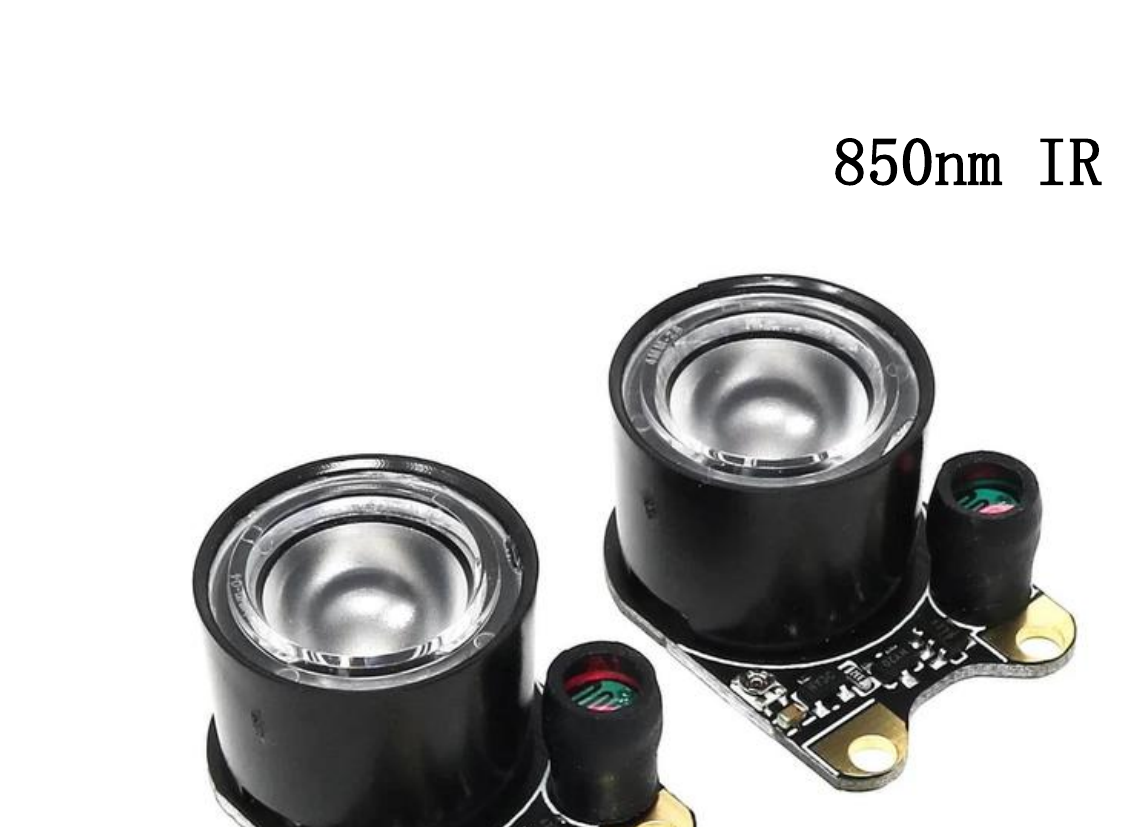

产品实物图

SMP0083 摄像头夜视方案配备了一对高性能的 850nm 红外 LED 补光模组,专为定制夜视摄影项目和无红外滤光片(NoIR)类型的摄像头模组设计。该模组通过发射 850nm 的红外光,使得夜视摄像头能够在低照度或完全黑暗的环境下进行清晰成像。此方案特别适用于为 Raspberry Pi 等单板计算机的摄像头模块增加夜视功能。

2. 核心技术参数#

本方案包含主摄像头模组与红外补光模组两部分。

2.1 摄像头主模组参数#

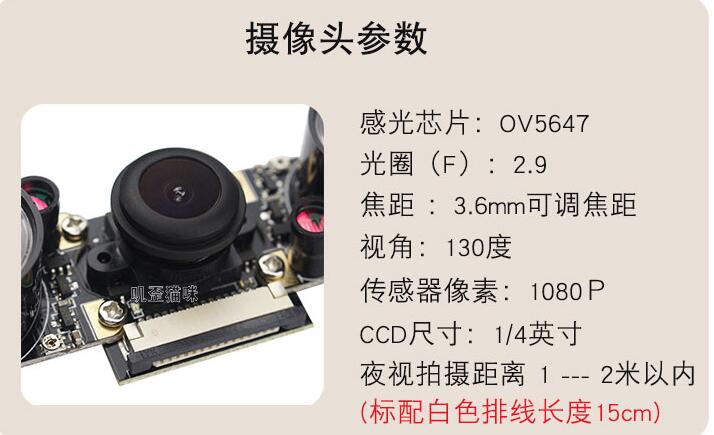

摄像头参数

参数名称

规格说明

感光芯片

OV5647

光圈 (F)

2.9

焦距

3.6mm (可调焦距)

视角

130度

传感器像素

1080P

CCD尺寸

1/4英寸

夜视拍摄距离

1 - 2米以内

排线规格

标配白色排线,长度 15cm

2.2 红外补光模组参数#

该红外补光模组在光学、电气和物理尺寸上具备明确的规格,确保其能够提供充足的夜间照明。

参数名称

规格说明

工作波长

850 nm

工作电压

3.3 V

输出功率

3 W(单只)

视场角 (FoV)

90°

工作距离

10 cm - 150 cm

理想成像距离

3 m 以内

极限成像距离

约 6 m(此时通常只能捕获模糊轮廓)

外形尺寸参考

约 28 × 19.6 × 15.4 mm

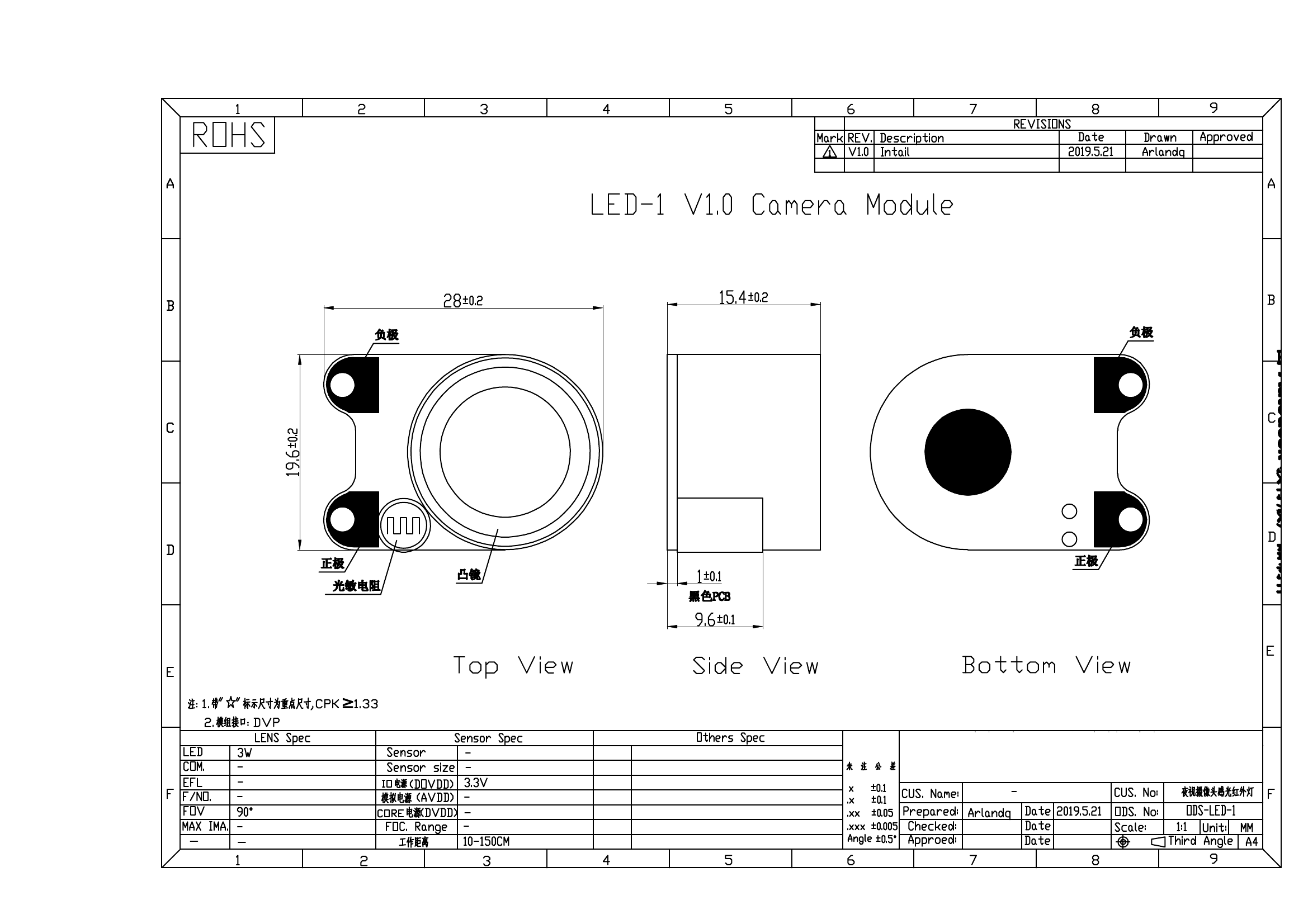

机械尺寸图

3. 功能特性与工作原理#

3.1 自动环境光检测#

每个红外补光模组均板载了光敏电阻,作为环境光检测器。该光敏电阻能够实时感知周围环境的光照条件。当环境光线低于设定的阈值时,红外 LED 会自动点亮;反之,当环境光线充足时,红外 LED 将自动关闭,从而实现智能补光并节省电能。

3.2 可调光控阈值#

模组上集成了一个精密的可调电阻。用户可以通过轻轻旋转该调节螺丝,手动设置光敏电阻触发红外 LED 启停的环境光阈值,以满足不同应用场景的需求。通常情况下,出厂默认设置已能满足大多数项目的要求,无需频繁调整。在需要调节时,请务必保持动作轻柔。

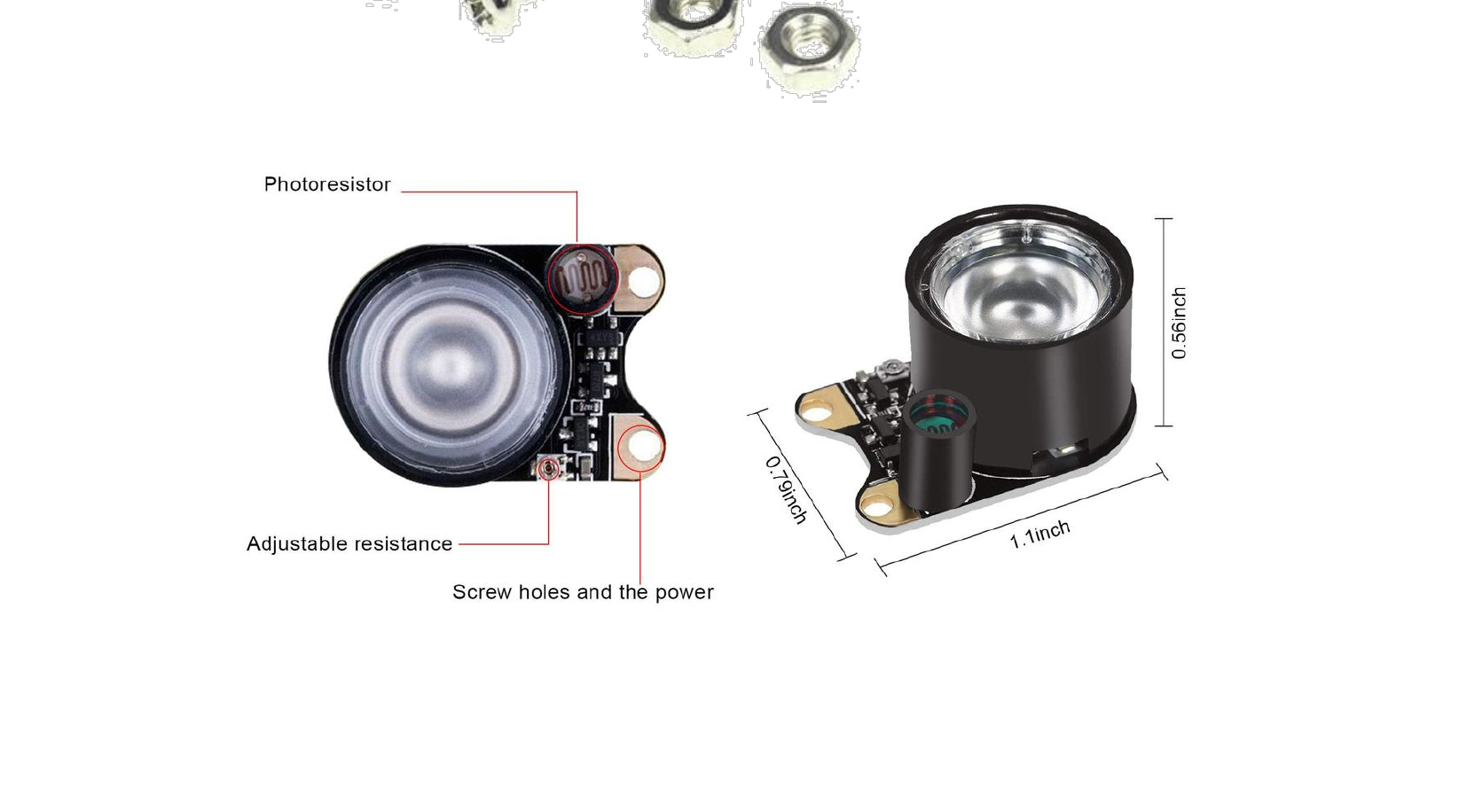

组件标注图

4. 安装与连接指南#

4.1 机械安装#

该红外 LED 板设计有标准安装孔位,可通过随附的螺丝直接固定在兼容的摄像头 PCB 上。这种设计不仅确保了物理连接的稳固性,同时螺丝孔还兼具了电气连接的功能。

4.2 电气连接与极性#

在进行独立接线时,请严格遵守极性要求:靠近光敏电阻一侧的连接端子为正极(+),另一侧端子连接地线(GND)。

4.3 供电注意事项#

该模组的工作电压为 3.3V,单只功率高达 3W。强烈建议不要直接通过 Raspberry Pi 等开发板的 3.3V 电源轨为其供电,因为高电流消耗极易导致开发板电源轨损坏或引发系统不稳定。推荐使用外部独立电源,或通过降压转换器(Buck Converter)将常规的 5V 电源转换为 3.3V 后为其供电。在使用螺丝孔同时作为固定和供电触点时,也需确保前端电源容量充足。

5. 软件使用指南#

5.1 通过摄像头模块拍视频#

想要用摄像头模块拍一段视频的话,可以从命令行运行 raspivid 工具。

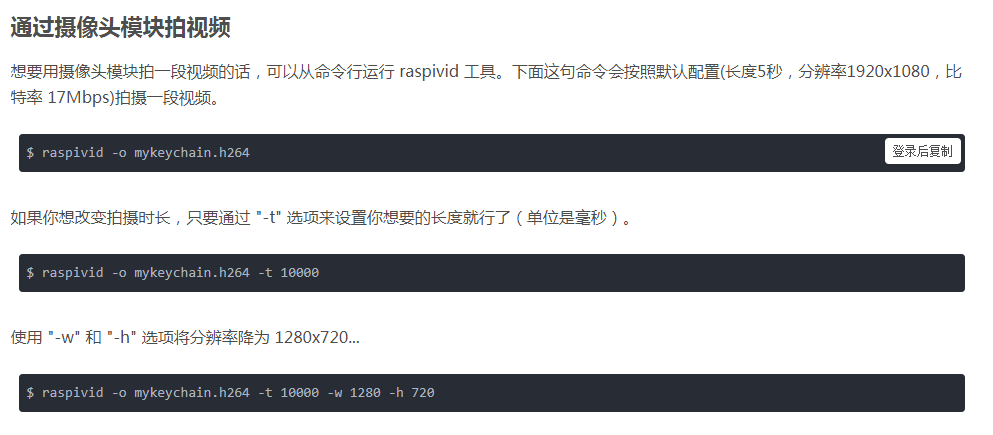

视频拍摄设置

下面这句命令会按照默认配置(长度5秒,分辨率1920x1080,比特率 17Mbps)拍摄一段视频并保存为 mykeychain.h264

$ raspivid -o mykeychain.h264

如果你想改变拍摄时长,只要通过 -t 选项来设置你想要的长度就行了(单位是毫秒)。例如,拍摄 10 秒(10000 毫秒):

$ raspivid -o mykeychain.h264 -t 10000

使用 -w-h 选项将分辨率降为 1280x720:

$ raspivid -o mykeychain.h264 -t 10000 -w 1280 -h 720

6. 安全警告与使用建议#

高温警告: 在正常工作状态下,3W 的高功率红外 LED 会产生大量热量,模组表面温度可能高至足以造成烫伤。在处理该产品或与之连接的其他组件时,请务必小心谨慎。

散热建议: 受限于 Raspberry Pi 及其周边环境的散热能力,高功率红外 LED 的运行可能会导致整个系统温度升高。强烈建议根据实际使用情况,在模组背面添加小型散热片,以确保长期稳定运行。

7. 包装清单#

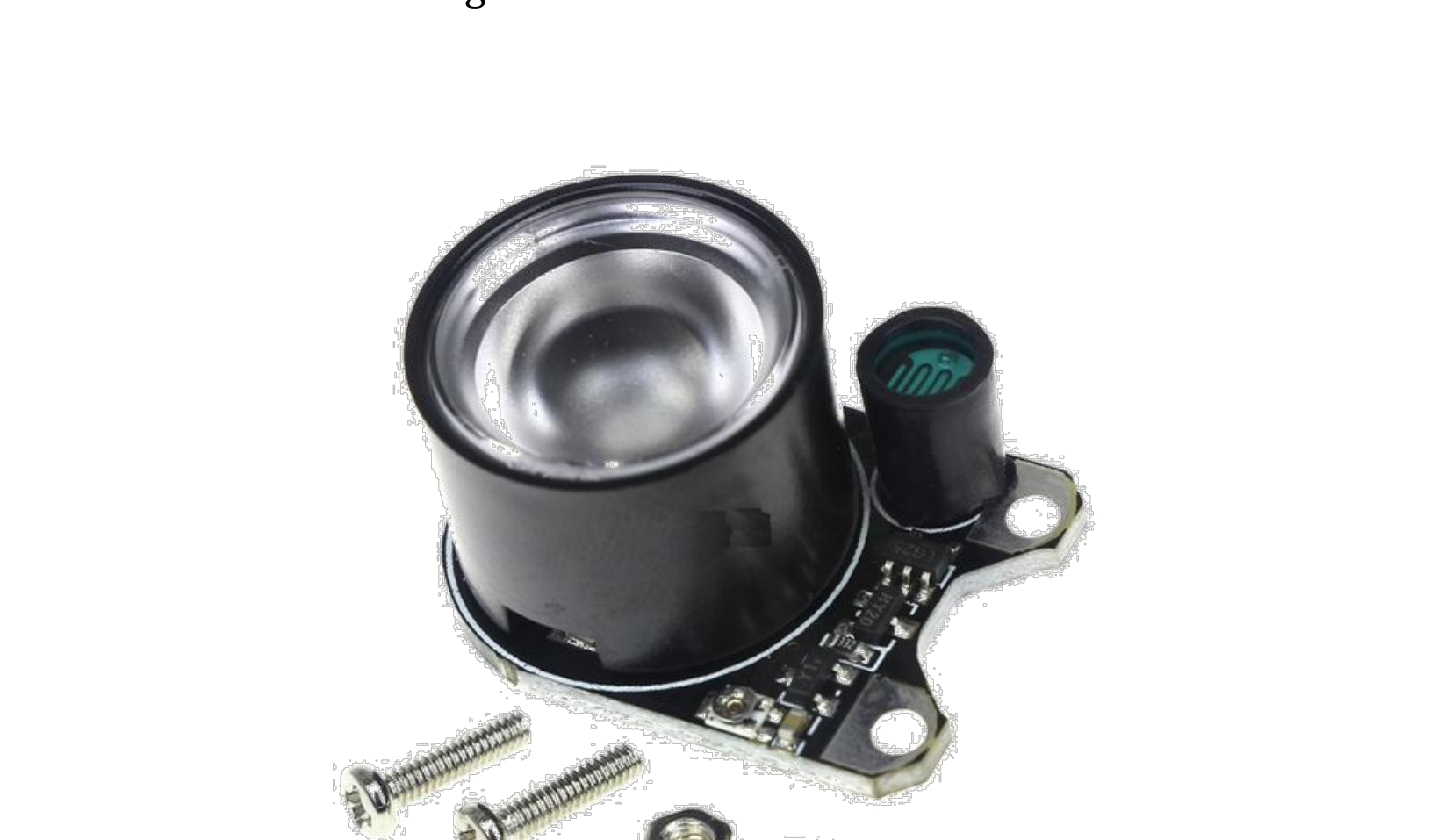

产品与配件图

标准套装包含以下组件:

  • 2 × 850nm IR LED 补光模组

  • 4 × M2 3.5mm 金属螺丝

  • 4 × M2 金属螺母

(注:部分单只装版本可能仅包含 1 个模组,具体以实际购买包装为准。)
