树莓派 500万像素 OV5647 红外夜视广角摄像头使用手册#
1. 产品简介#
本产品为一款适用于树莓派（Raspberry Pi）的红外夜视摄像头模块（型号：OV5647-67 FOV IR Camera module / HBV-RPI1509P-36 V1）。该模块搭载了 500 万像素的 OV5647 高灵敏度传感器，并配备了 67° 视场角（FOV）的可调焦鱼眼镜头 [1]。
此摄像头支持红外补光功能，非常适合在光线不足的环境下使用，尤其适用于大范围景观拍摄以及夜间安防监控。请注意，本产品必须配合外部红外补光灯（IR fill light）一同使用，否则无法实现夜视效果 [2]。
本产品兼容多款树莓派主板，包括树莓派 2B、3B、3B+、3A+ 以及 4B 型号，并标配 15 厘米软排线，方便用户快速连接和部署。模块板载 4 个固定螺丝孔，便于安装在墙面或设备外壳上。
2. 技术规格#
下表整理了该摄像头模块的核心技术参数 [1] [2]：
参数项 |
规格说明 |
|---|---|
感光芯片 (Sensor) |
OV5647 (1/4 inch CMOS) |
静态分辨率 (Still Resolution) |
5 Megapixels (500万像素) |
传感器像素阵列 |
2592 × 1944 pixels |
像素尺寸 (Pixel Size) |
1.4 μm × 1.4 μm |
视场角 (FOV) |
67° |
焦距 (Focal Length / EFL) |
3.6 mm (可调焦) |
光圈 (F-Stop / F/No) |
2.0 |
视频模式 (Video Modes) |
1080p@30fps, 720p@60fps |
工作电压 (Power Supply) |
3.3V (通过 15-pin 接口供电) |
工作温度 |
-20℃ 至 70℃ |
模块尺寸 |
约 25mm × 24mm × 23.8mm (含镜头高度) |
夜视有效距离 |
1 - 2 米以内 (需配合红外补光灯) |
硬件兼容性 |
Raspberry Pi 2B / 3A+ / 3B / 3B+ / 4B |
3. 产品外观与接线说明#
3.1 模块外观#

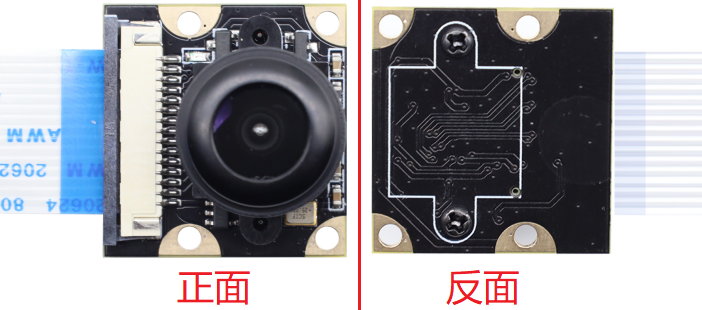

下图展示了摄像头模块的正面与反面结构。正面为镜头组件与排线接口，反面为 PCB 走线及螺丝固定孔位。
3.2 树莓派接线图#

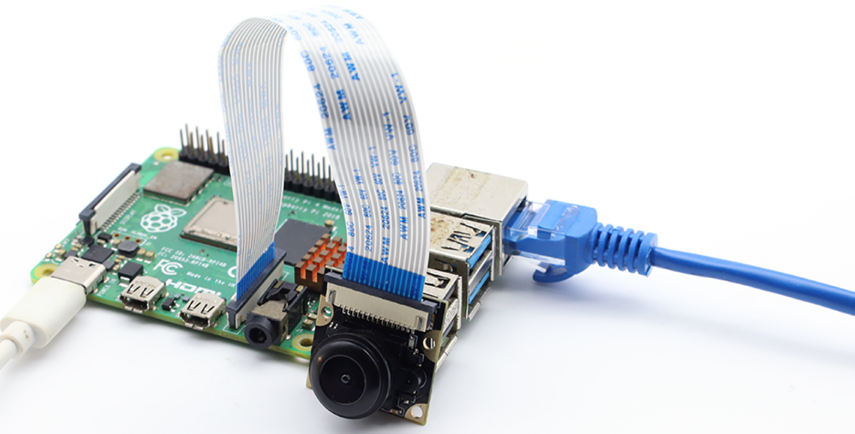

请使用随附的 15 厘米软排线，将摄像头模块连接至树莓派主板上的 CSI 摄像头接口。连接时请注意排线的方向，通常排线蓝色的一面朝向以太网接口或 USB 接口方向（具体视树莓派型号而定，请参考下图）。
4. 快速使用指南#
在连接好硬件之后，您需要在树莓派的操作系统中启用摄像头接口，并使用命令行工具进行测试。
4.1 启用摄像头与终端准备#
确保在
raspi-config或系统首选项中已启用 Camera 接口。通过单击树莓派桌面任务栏中的黑色监视器图标，打开终端（Terminal）窗口。
4.2 拍摄静态照片#

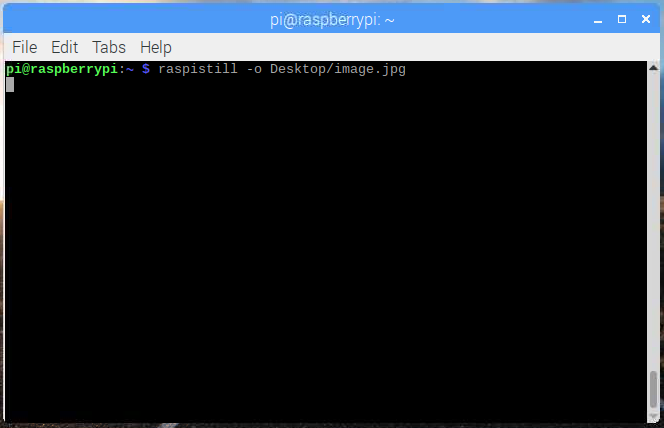

在终端中键入以下命令，拍摄一张静态图片并将其保存到桌面：
raspistill -o Desktop/image.jpg
按下 Enter 键运行该命令。命令运行时，您会看到相机预览画面在屏幕上显示约五秒钟，随后完成图像拍摄。
注意： 只有在连接了物理显示器的情况下才能看到相机预览画面。如果您使用的是 SSH 或 VNC 远程连接，将无法看到预览画面。
拍摄完成后，您可以在桌面上找到生成的图片文件，双击即可打开查看。
调整图像尺寸： 您可以通过添加额外的参数来设置拍摄图像的宽度和高度。例如，将图像分辨率设置为 640x480：
raspistill -o Desktop/image-small.jpg -w 640 -h 480
4.3 录制视频#
如果您需要录制视频，可以使用 raspivid 命令。以下命令将录制一段视频并保存到桌面：
raspivid -o Desktop/video.h264
录制完成后，您可以双击桌面上的 video.h264 文件，使用 VLC 媒体播放器进行播放。
5. 进阶参考资料#
如果您希望深入了解树莓派摄像头的更多玩法和高级配置，可以参考以下官方资源：
官方摄像头入门教程： Getting started with the Camera Module
关于蓝色滤光片的说明： What’s that blue thing doing here?
红外摄像头与焦距调节应用（如制作红外鸟巢监控）： Infrared bird box
