MD2001 ESP32 S3 Cam AI Sensor Shield - Pin header 黑色环保#

1. 介绍#

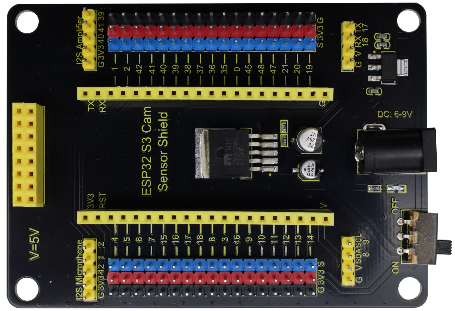

ESP32 S3 Cam AI Sensor Shield 是基于 S3 cam开发的一款扩展板，通过2.54mm的引脚接口扩展了S3 cam开发板的引脚，并引出了IIC、串口、1.54寸彩屏等接口；通过由DC接口引入直流6~9V的电源便可以给扩展板供电，此外还配备了拨动开关便于控制电源通断。扩展板结构上还配备了四个M4的定位孔且兼容乐高件的大小。

2. 规格参数#

工作电压：DC 6~9V
工作电流：60mA（平均电流）
最大输出电流：5V/2A
工作温度：-25℃~+65℃
尺寸：88mm*64mm*15mm
重量：35.8g

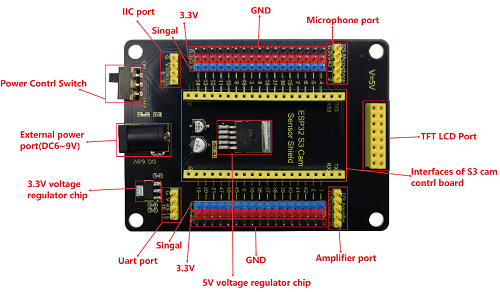

3. 接口描述#

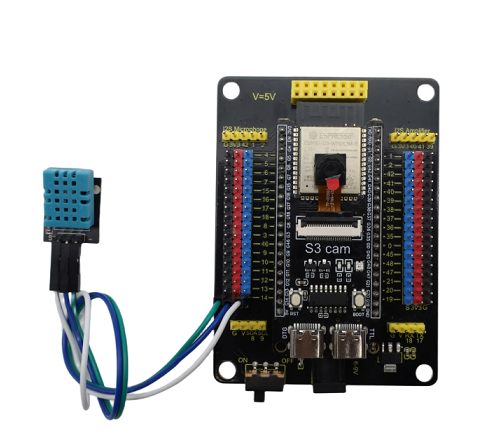

4. 连接图#

S3 cam 开发板使用教程可以参考：MB0184

S3 cam shield	XHT11
G	GND
3V3	3V3
14	S

5. Arduino#

Arduino IDE下载可以参考（内附CH340驱动安装）: Arduino IDE

下载#

库文件点击下载

#include <Bonezegei_DHT11.h>

Bonezegei_DHT11 dht(14);

void setup() {
  Serial.begin(115200);
  dht.begin();
}

void loop() {

  if (dht.getData()) {                         // get All data from DHT11
    float tempDeg = dht.getTemperature();      // return temperature in celsius
    float tempFar = dht.getTemperature(true);  // return temperature in fahrenheit if true celsius of false
    int hum = dht.getHumidity();               // return humidity
    String str  = "Temperature: ";
           str += tempDeg;
           str += "°C  ";
           str += tempFar;
           str += "°F  Humidity:";
           str += hum;
    Serial.println(str.c_str());
    //Serial.printf("Temperature: %0.1lf°C  %0.1lf°F Humidity:%d \n", tempDeg, tempFar, hum);
  }
  delay(2000);  //delay atleast 2 seconds for DHT11 to read tha data
}

实验现象

6. 注意事项#

1.请勿直接再IO扩展口上接入大功率模块或电机；
2.请勿在External power port接入大于DC 9V电压；
