MD0784-CH340C 双电压电平模块#
产品介绍#

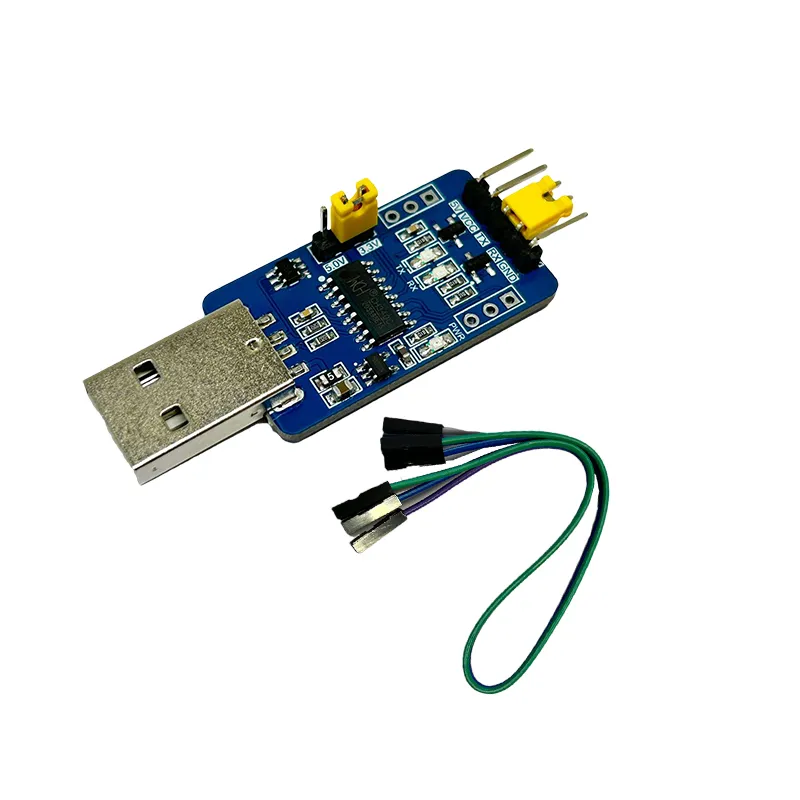

MD0784-CH340C为一款USB转TTL工具板，通过USB口（TypeA）进行连接，对外为通用2.54排针端子
默认配4根母对母杜邦线
驱动程序(Windows)#
直接下载：CH340C驱动
使用说明#

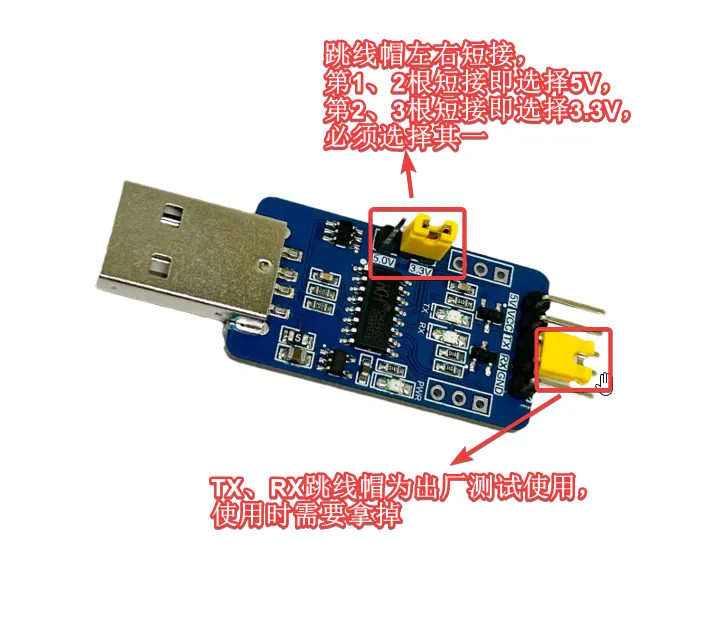

模块出厂测试，TX/RX为短接状态，使用时需取下TX/RX跳线帽。
串口电平：通过跳线帽切换到相应电平，必须选择其中一个
GND：电源地，接外部设备的GND，不得接错，否则可能损坏设备或者串口模块
TX：串口数据发送管脚，接外部设备的RX，接收数据
RX：串口数据接收管脚，接外部设备的TX，发送数据
VCC：电源输出，电压由跳线帽选择的电平决定
5V：电源输出，电压为5V
Q&A#
Q：插上后，无法正常识别
A：请检查是否安装USB驱动程序，可以在PC端的设备管理器中进行查看
