MD0776-CH340 四电平升级刷机板#

产品介绍

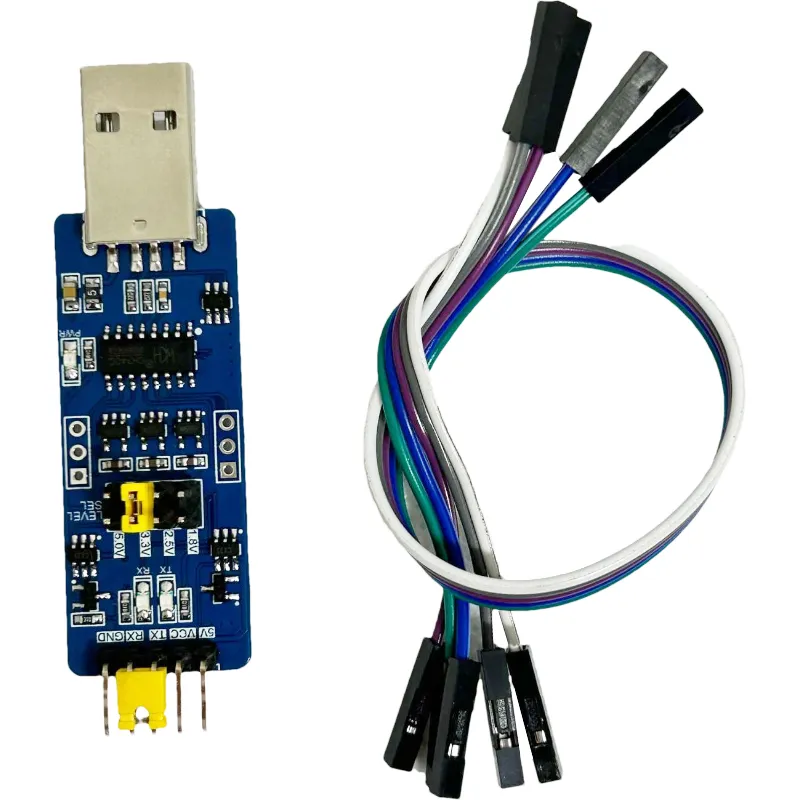

MD0776-CH340C为一款USB转TTL工具板，通过USB口（TypeA）进行连接，对外为通用2.54排针端子

默认配4根母对母杜邦线

驱动程序(Windows)#

直接下载：CH340C驱动

模块出厂测试，TX/RX为短接状态，使用时需取下TX/RX跳线帽。

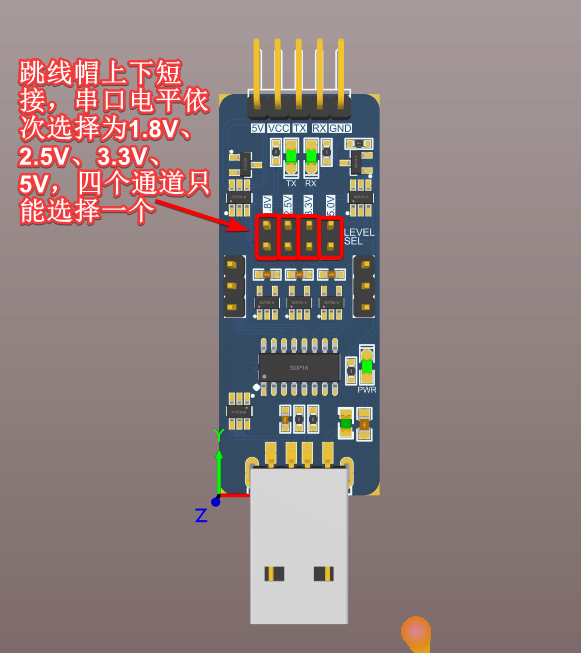

串口电平：通过跳线帽切换到相应电平，必须选择其中一个

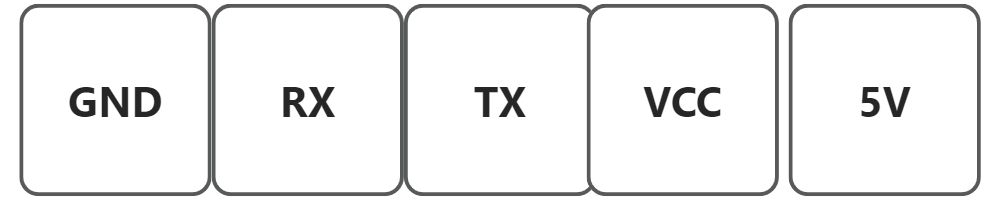

GND：电源地，接外部设备的GND，不得接错，否则可能损坏设备或者串口模块

TX：串口数据发送管脚，接外部设备的RX，接收数据

RX：串口数据接收管脚，接外部设备的TX，发送数据

VCC：电源输出，电压由跳线帽选择的电平决定

5V：电源输出，电压为5V

Q：插上后，无法正常识别
