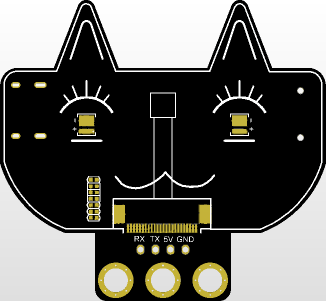

MB0198 猫脸摄像头 黑色环保

MB0198 猫脸摄像头 黑色环保#

1

[TOC]

概述#

fox:bit摄像头采用ESP32-S模组与OV2640摄像头模组，支持最小系统独立工作，可广泛应用于各种物联网应用、家庭智能设备、工业无线控制、无线监控、二维码无线识别、无线定位系统信号等物联网应用，支持二次开发以及各种物联网设备应用。

产品参数#

  • 采用低功耗、双核 32 位 CPU，可作为应用处理器。

  • 主频高达 240MHz，算力达到 600 DMIPS。

  • 内置 520 KB SRAM，外部 8MB PSRAM。

  • 兼容 UART 。

  • 支持 OV2640 和 OV7670 摄像头，内置闪光灯。

  • 支持 TF 卡、多种休眠模式、WIFI 上传和 STA/AP/STA+AP 工作模式。

  • 内置 Lwip 和 FreeRTOS。

  • 支持 Smart Config/AirKiss 智能配置。

  • 电源范围：5V

  • 平均工作电流：0.21A

  • 产品尺寸：55*51mm

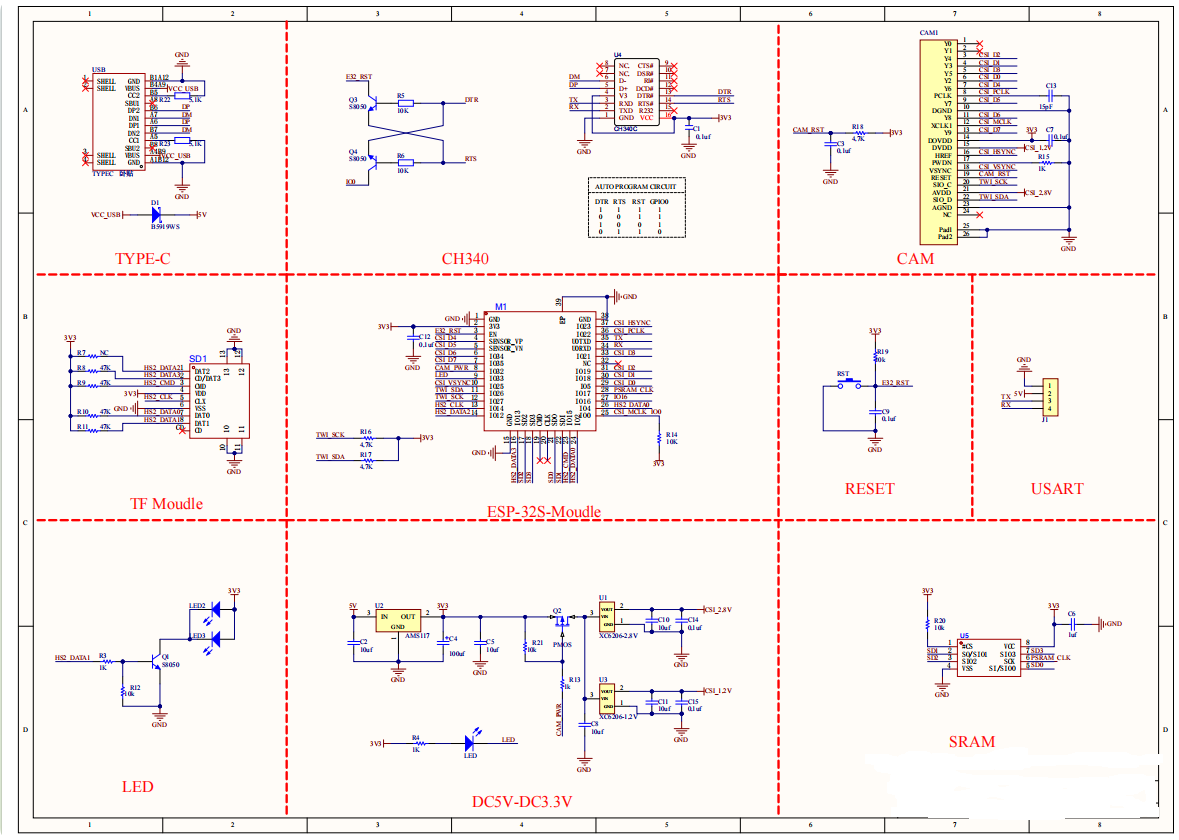

原理图#

2

连接与环境配置#

安装Arduino IDE（Windows）

我们先到Arduino官方的网站：https://www.arduino.cc/en/software/#ide

下载最新版本的arduino开发软件，进入网站之后,如下图：

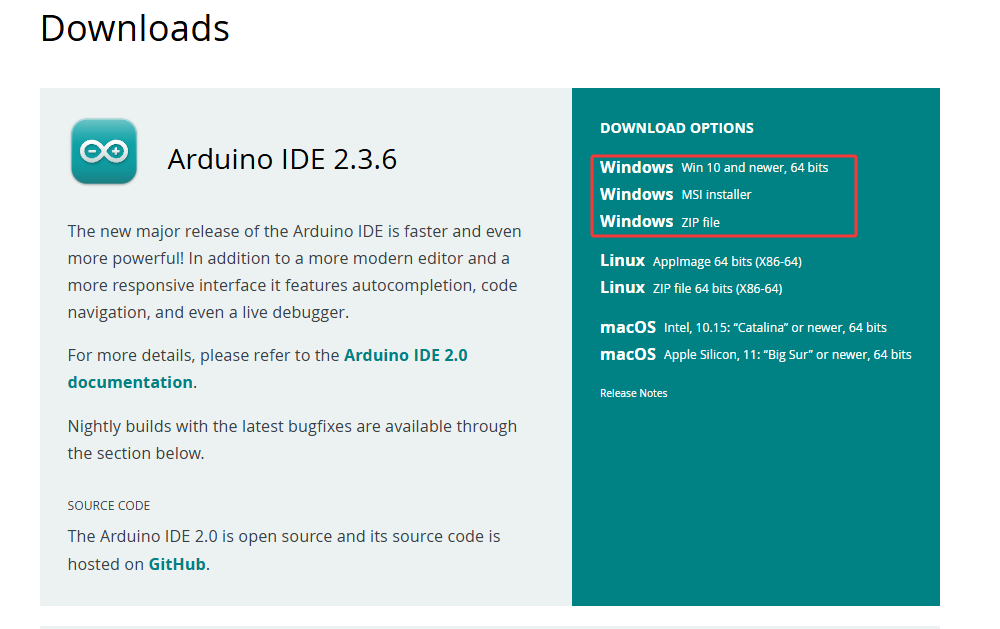

Arduino 软件有很多版本，有wodows,mac linux系统的（如下图），而且还有过去老的版本，你只需要下载一个适合系统的版本即可。

19

这里我们以Windows系统的为例给大家介绍下载和安装的步骤。Windows系统的也有两个版本，一个版本是安装版的，一个是下载版的不用安装，直接下载文件到电脑，解压缩就可以用了。

20

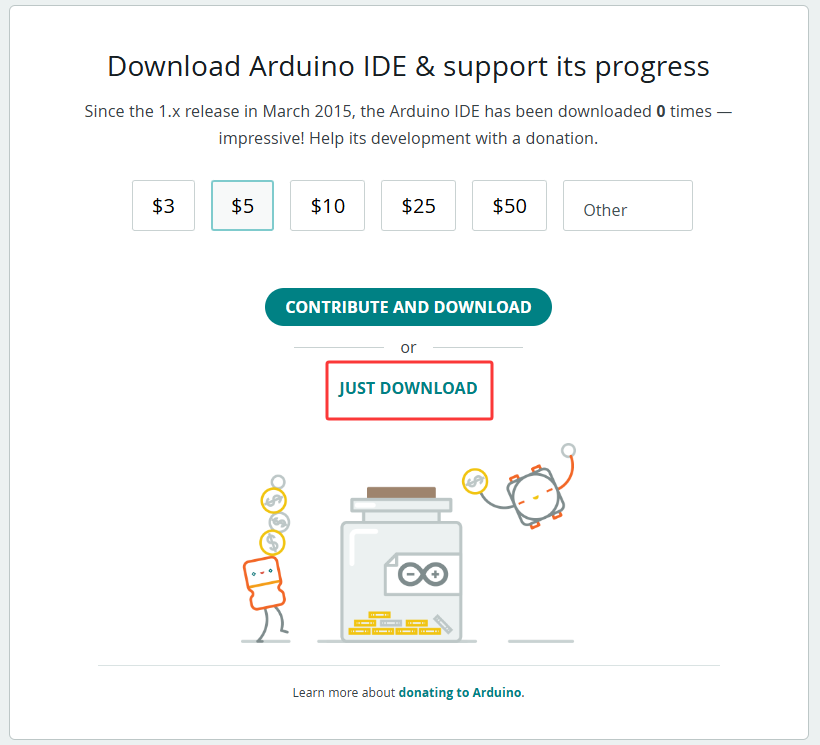

一般情况下，我们点击JUST DOWNLOAD就可以下载了。

环境配置

第一步：使用Type-C数据线连接电脑与fox:bit摄像头；

第二步：将摄像头和 SD 卡插入fox:bit摄像头SD卡槽；

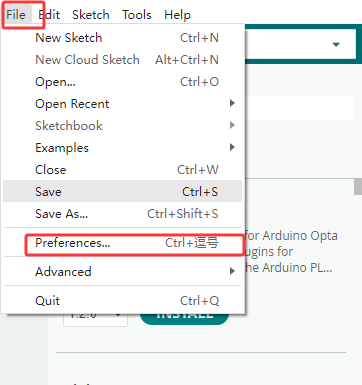

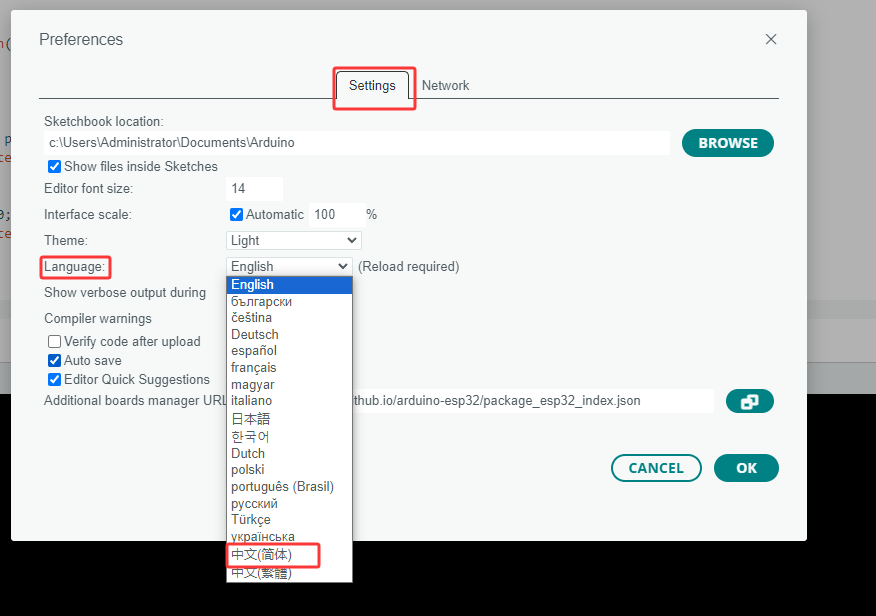

首先打开Arduino IDE，File–>Preferences–>Setings–>Lauguage;修改为简体中文接下来点击“OK”，就会自动切换为中文。

22

23

设置测试环境： 如果在 Arduino IDE 的板子类型中找到21，可以跳到设置环境。

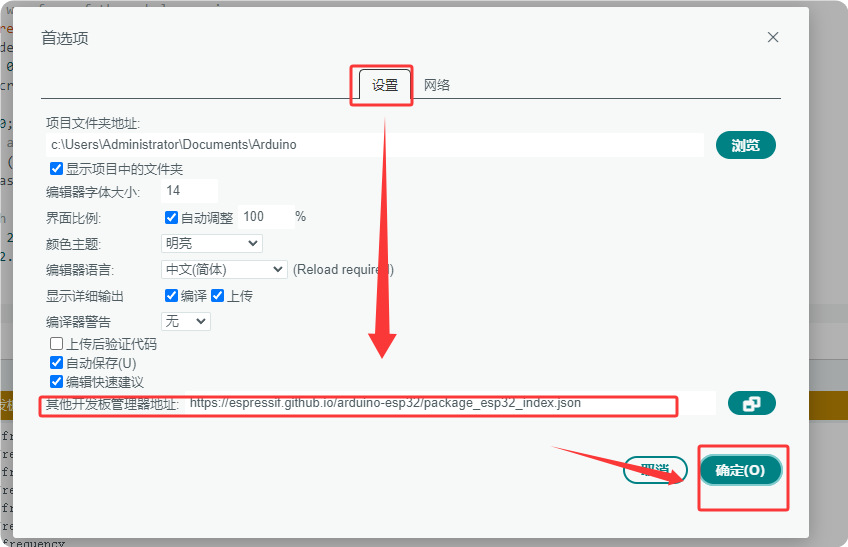

配置 esp32：转到 文件–>首选项， 配置 ESP url 复制 “https://dl.espressif.com/dl/package_esp32_index.json” 到“Additional Board Manager URLs”

3

4

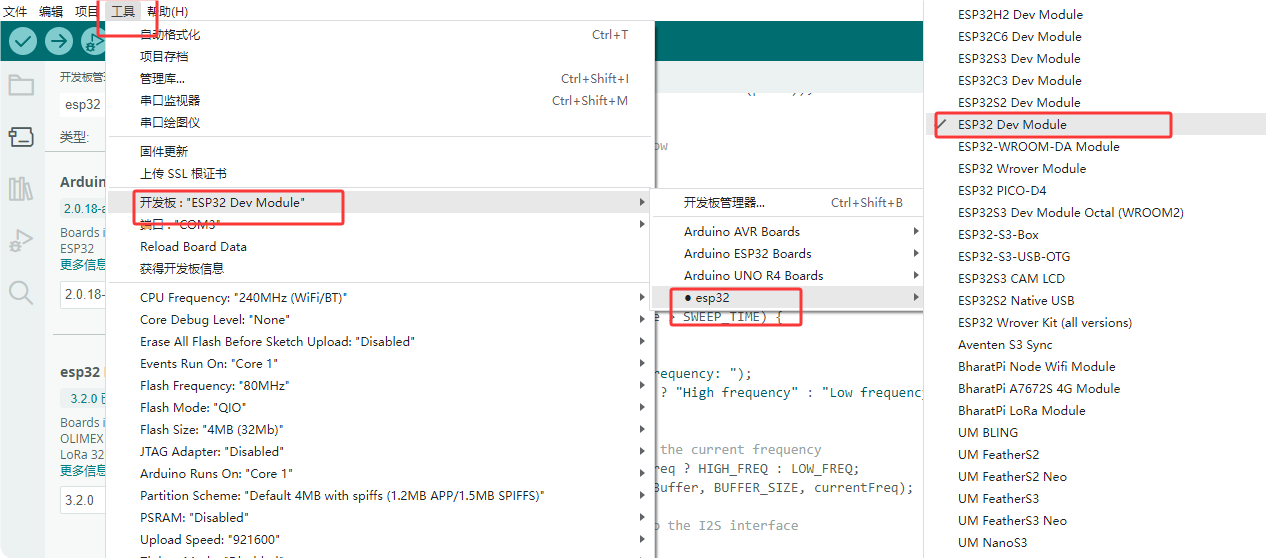

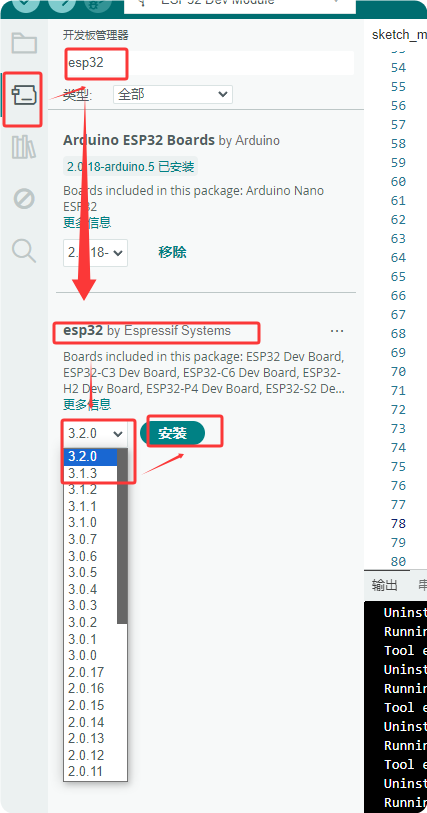

配置开发板：打开工具–>板：“Arduino UNO”–>板管理器） 搜索 esp32 选择版本并安装;）

5

8

示例代码#

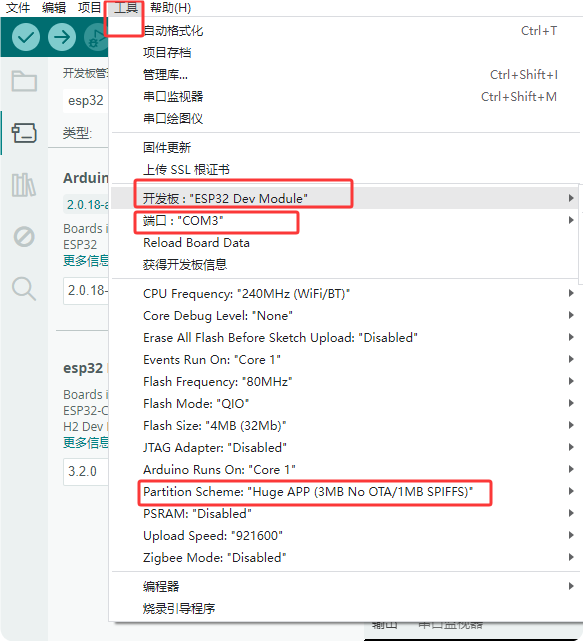

第 1 步：确保串口和板型参数正确

7

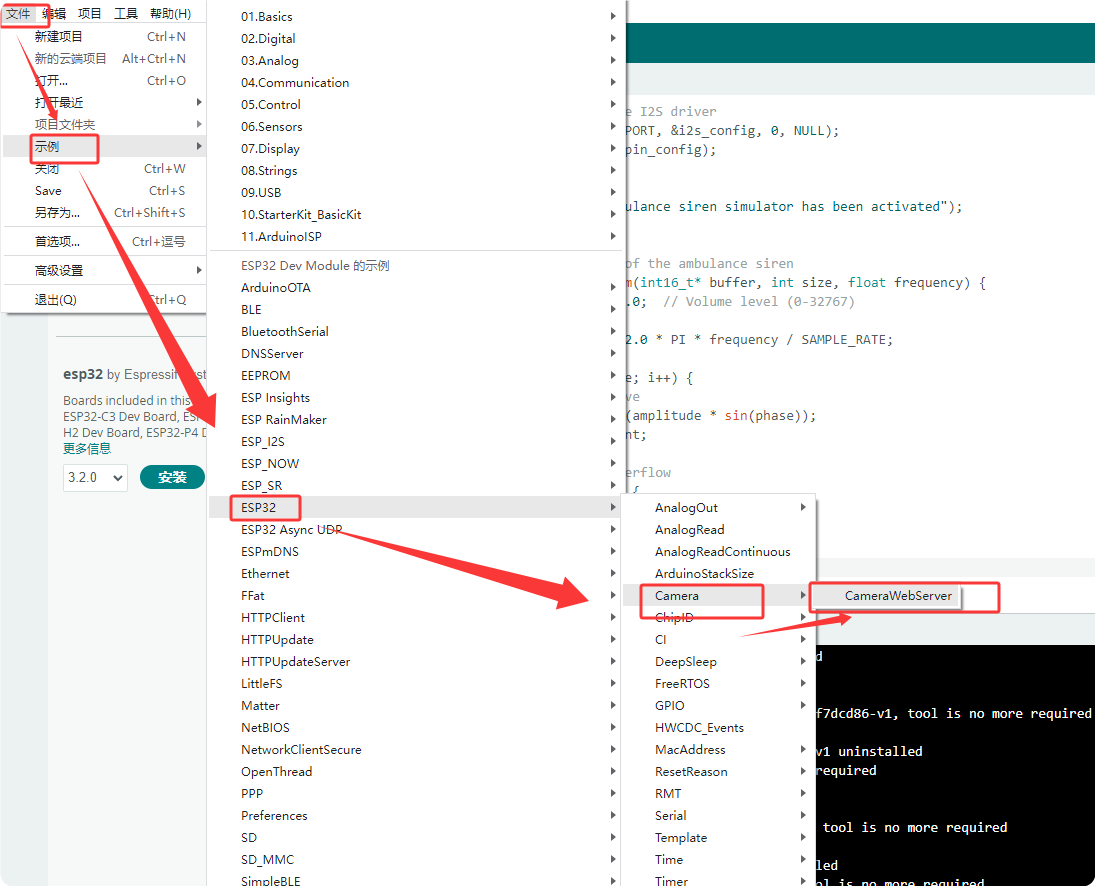

选择示例代码

6

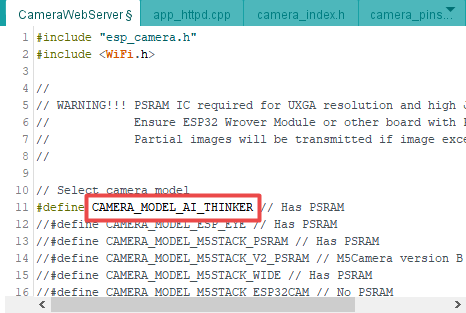

修改摄像头类型：改成 esp32-cam

9

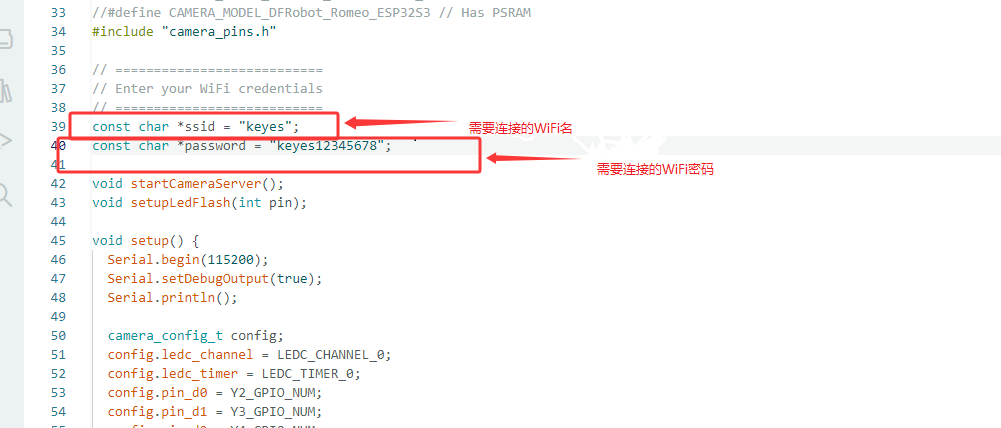

配置 WiFi：该WIFI要和所使用的电脑处于同一局域网内

10

点击IDE中的11按钮进行代码的编译与烧录

12

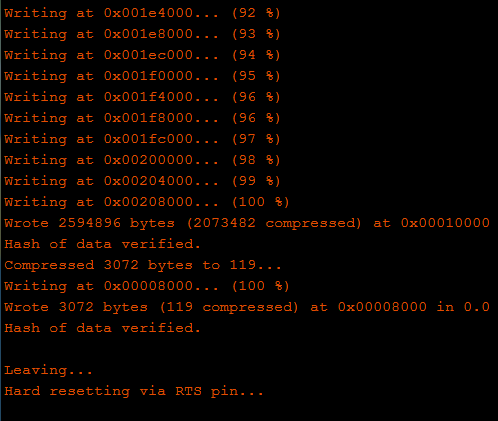

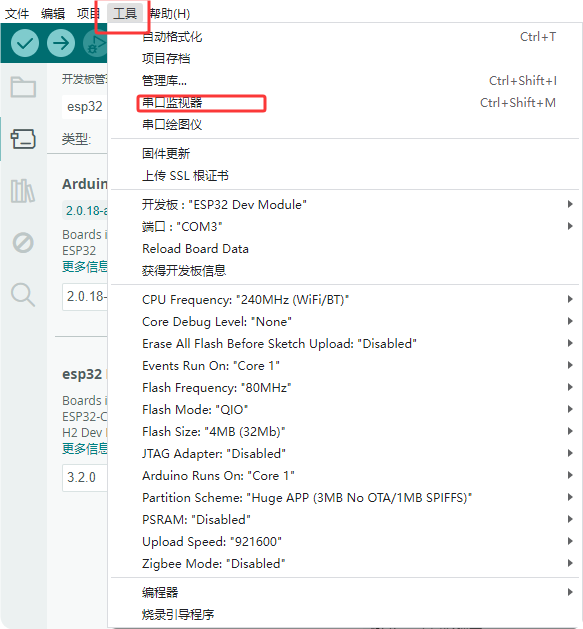

如果 IDE 显示如下图，则表示测试代码上传成功。 编程完成后，打开 Arduino 右上角的 Serial monitor

13

14

测试

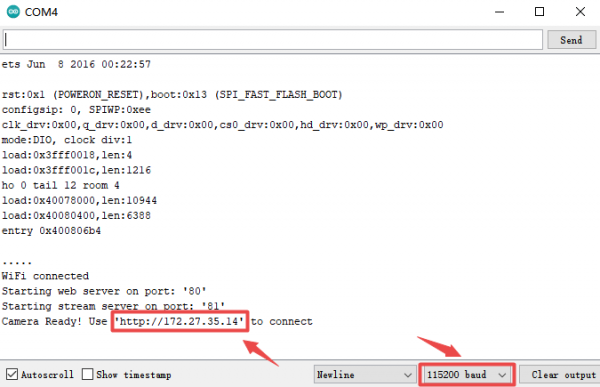

选择 115200 波特率，按下重置按钮，LED 指示灯将闪烁。如果无法连接 WiFi，请再次按下重置按钮。

15

步骤1： 通过WiFi将电脑连接到开发板，并将上面显示的IP地址粘贴到Google或Foxfire浏览器的搜索框中。（其他浏览器可能不兼容）

16

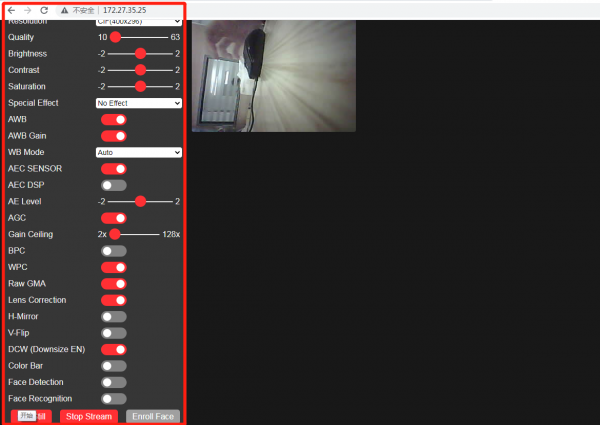

步骤 2：设置参数如下，然后单击 开始流式传输。然后相机开始工作，WiFi 模块发热，串口显示大量通信数据。您无需担心。

17

测试结果#

将出现视频屏幕 请注意： 串口监视器上应正常显示 IP 地址，摄像机应连接好，视频画面清晰。
