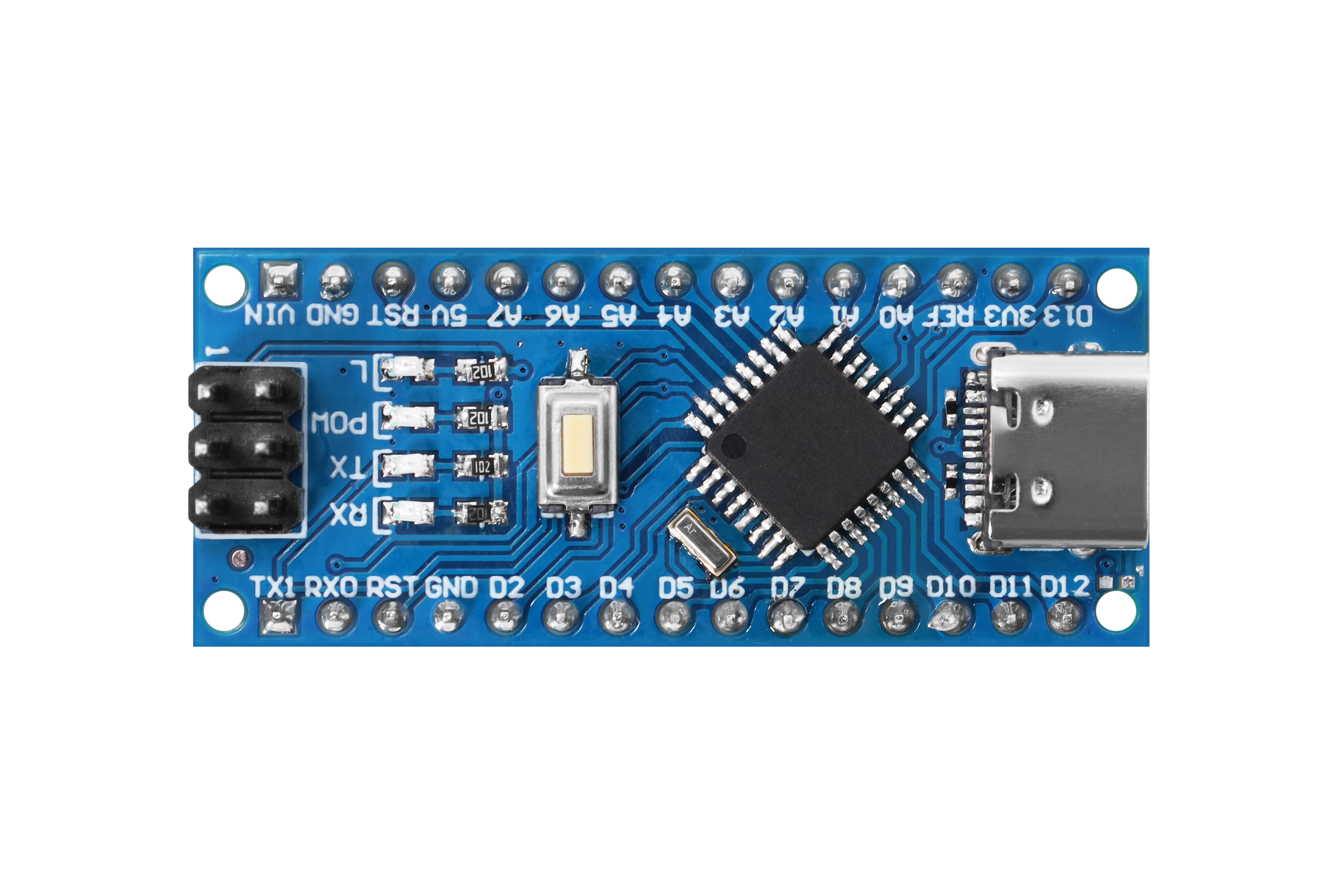

MB0174 NANO CH340#

1. 概述#

NANO ch340的处理器核心是ATMEGA328P-AU。和官网的ARDUINO NANO对比， NANO ch340使用的USB转串口芯片为CH340C，安装的驱动文件不一样，其他的使用方法完全一样。

它同时具有14路数字输入/输出口（其中6路可作为PWM输出），8路模拟输入，1个16MHz晶体振荡器，1个Type-c USB口，1个ICSP接口和一个复位按钮。

其中ICSP接口是用来给ATMEGA328P-AU烧录固件，由于这个该芯片我们在出厂前都以烧录好固件，所以一般不用。使用时我们可以利用Type-c USB线供电，，还可以利用排针接口Vin GND（DC 7-12V）供电。

2. 规格参数#

单片机：ATMEGA328P-AU
工作电压：5v
输入电压（推荐）：DC 7- 12v(VIN-GND) 或者USB 5V
数字I/0引脚：14 (DO-D13)
PWM数字I/0引脚：6 （D3 D5 D6 D9 D10 D11）
模拟输入引脚：8（A0-A7）
直流电流每I/0引脚：40 mA
Flash内存：32kb其中2kb由bootloadere使用
SRAM：2KB
KBEEPROM: 1KB
时钟速度：16 MHz
LED_BUILTIN:D13
工作温度：0℃-50℃
开发板尺寸：18MM×45MM×18MM
开发板重量：6.0G
工作温度：0℃~50℃

3. 产品接口说明#

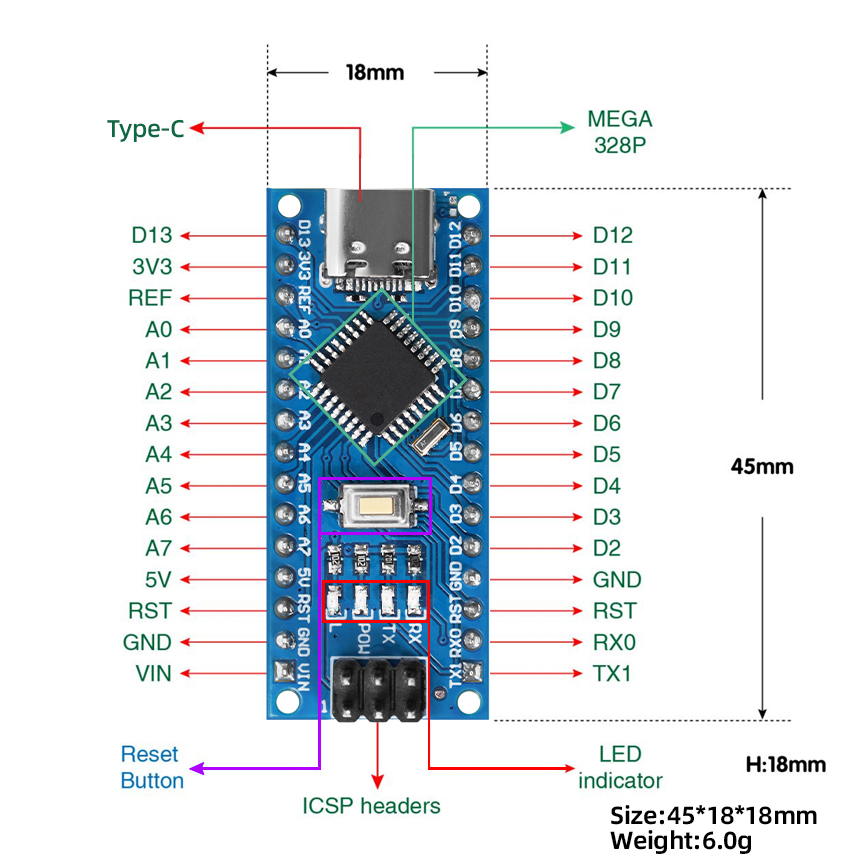

1	ICSP Headers	是一个AVR，一个由MOSI，MISO，SCK，RESET，V CC和GND组成的的微型编程头。它通常被称为SPI（串行外设接口），可以被认为是输出的“扩展”。
2	LED indicator （RX）	控制板通过串口通信，接收到信息时，RX灯闪烁。
3	LED indicator （TX）	控制板通过串口通信，发送信息时，TX灯闪烁。
4	LED indicator （POW）	给控制板供电时，LED亮起，否则熄灭。
5	LED indicator （L）	当D13为高电平时，L ED亮起，为低电平时，LED熄灭。
6	RX0（D0） TX1（D1） D2-D13	有 14个数字I/O引脚（D0-D13）（其中6个提供PWM（脉宽调制）输出），这些引脚可配置为数字输入引脚，用于读取逻辑值（0或1）；或作为数字输出引脚来驱动不同的模块，如LED，继电器等。
7	RST	可外接按键，和Reset Button功能一样。
8	MEGA 328P-AU	每个控制板板都有自己的微控制器。你可以假设它作为板的大脑。微控制器通常是ATMEL公司的。在从Arduino IDE加载新程序之前，你必须知道你的板上有什么IC。。这个控制板的微控制器是ATMEGA328P-AU。
9	TYPE-C USB	利用TYPE-C USB线连接到电脑USB端口，可以给控制板供电，还可以给控制板上传程序。
10	3V3	提供DC 3.3V 输出电压。
11	REF	代表模拟参考。它有时用于设置外部参考电压（0至5伏之间）作为模拟输入引脚的上限。
12	A0-A7	8个模拟引脚A0-A7
13	5V	提供DC 5V 输出电压。
14	GND	GND
15	VIN	外部输入DC 7-12V电压，给控制板供电。
16	Reset Button	复位按键

4. 产品特殊接口#

串口通信接口：RX0、TX1

PWM接口（脉宽调制）：D3 D5 D6 D9 D10 D11

外部中断接口：D2(中断0)和D3 (中断1)

SPI通信接口：D10为SS、D11为MOSI、D12为MISO、D13为SCK

IIC通信端口：A4为SDA、A5为SCL

5. 产品使用说明#

5.1 下载安装Arduino IDE(WIN10/MAC)#

拿到这个控制板后，我们首先需要下载安装Arduino IDE。

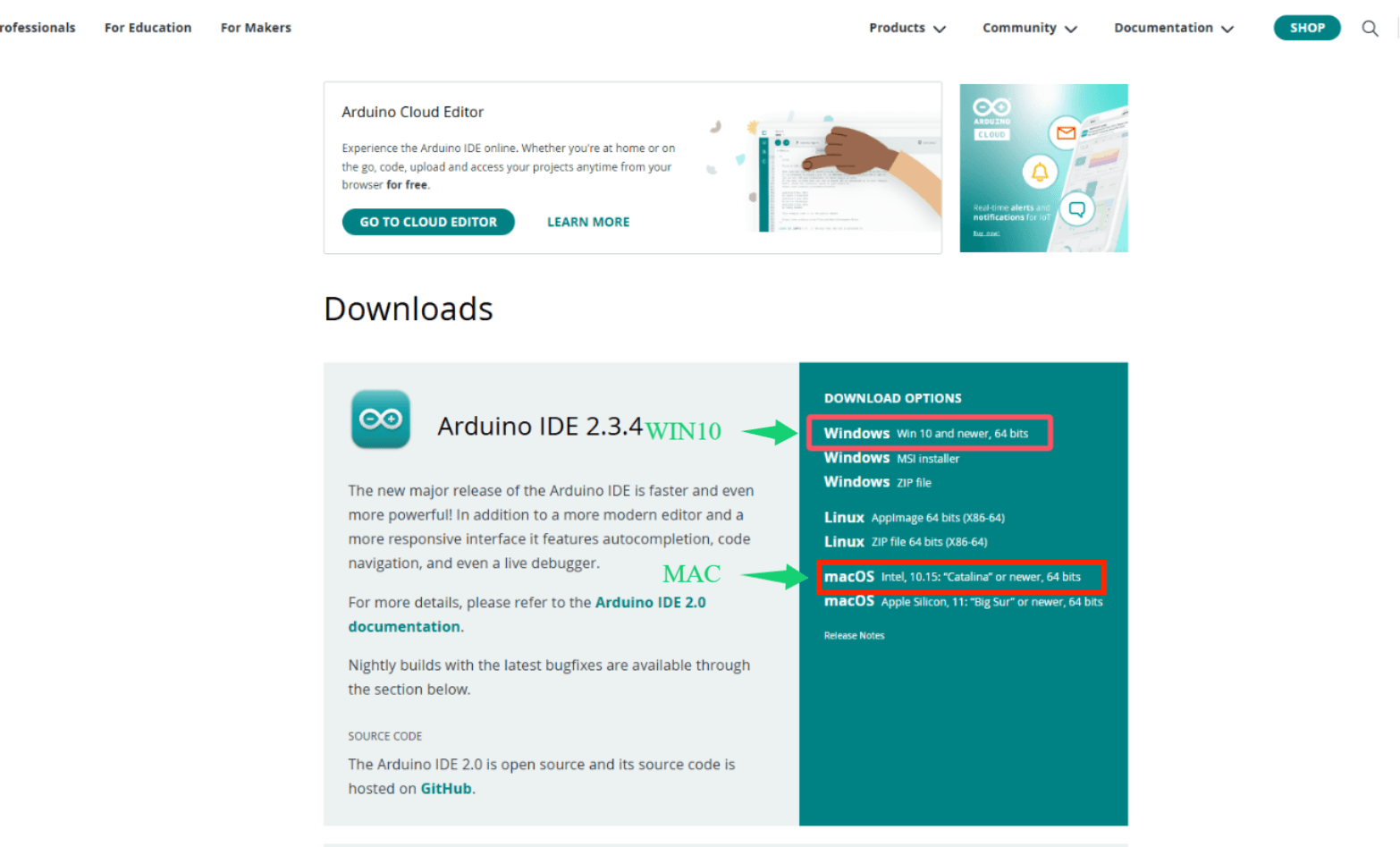

你可以进入以下网址下载Arduino IDE：https://www.arduino.cc/en/software/ 进入到这里,根据自己电脑系统选择不同的下载软件

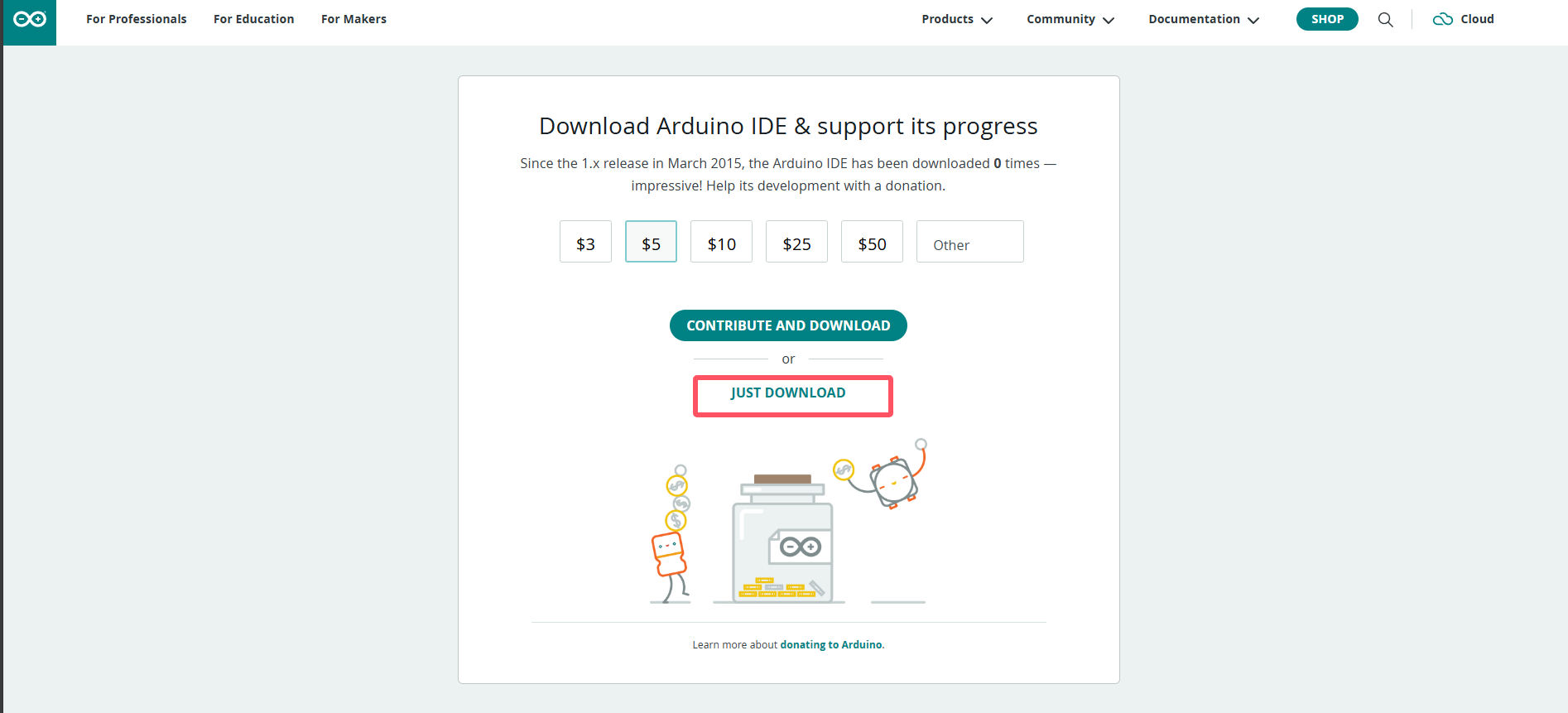

就可以下载最新的2.3.4版本IDE了.如果出现下面了这个界面，就选择，直到他开始下载就可以啦，如果没有的话请直接忽略.!

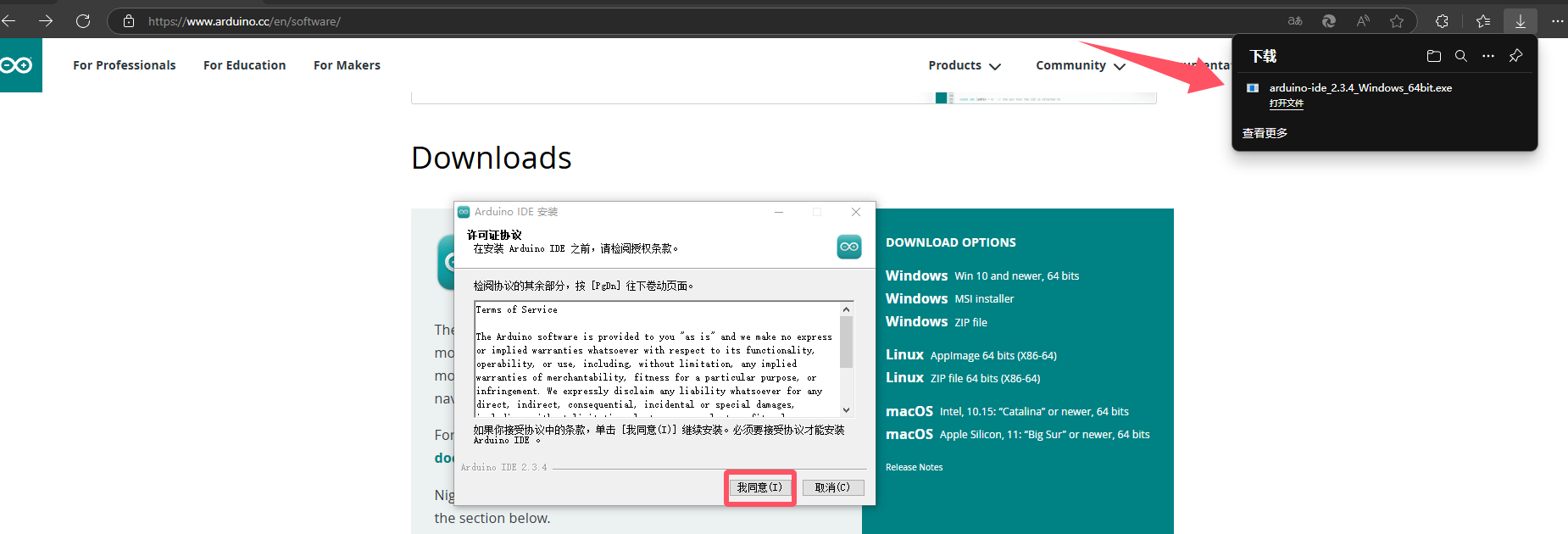

安装过程就很简单了，一直点我同意或者下一步就行了

注意，到了这一步的时候我们要记住安装路径，确保自己下次可以找到这个文件,确定没问题就点击安装。

到了这里Arduino IED已经下载安装好啦。

5.2 下载USB芯片驱动#

接下来就是下载CH340驱动了，，驱动提取链接: https://www.wch.cn/downloads/category/67.html

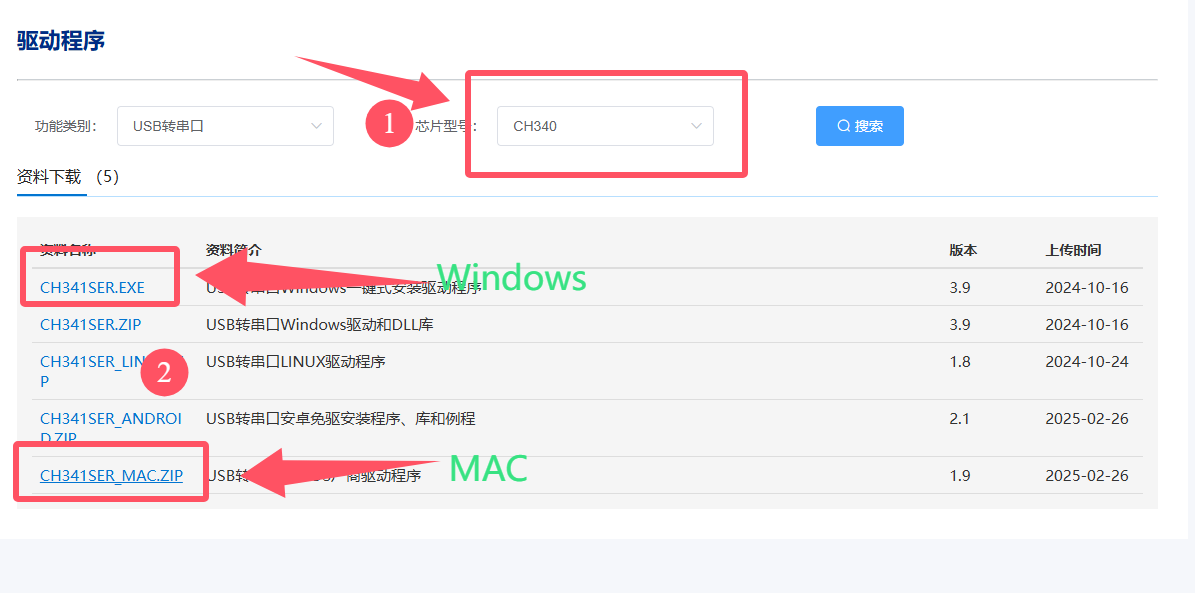

第一步我们选择和自己板子一样的芯片型号，第二步根据自己的电脑系统选择合适的驱动下载。

1. WINDOWS版本驱动#

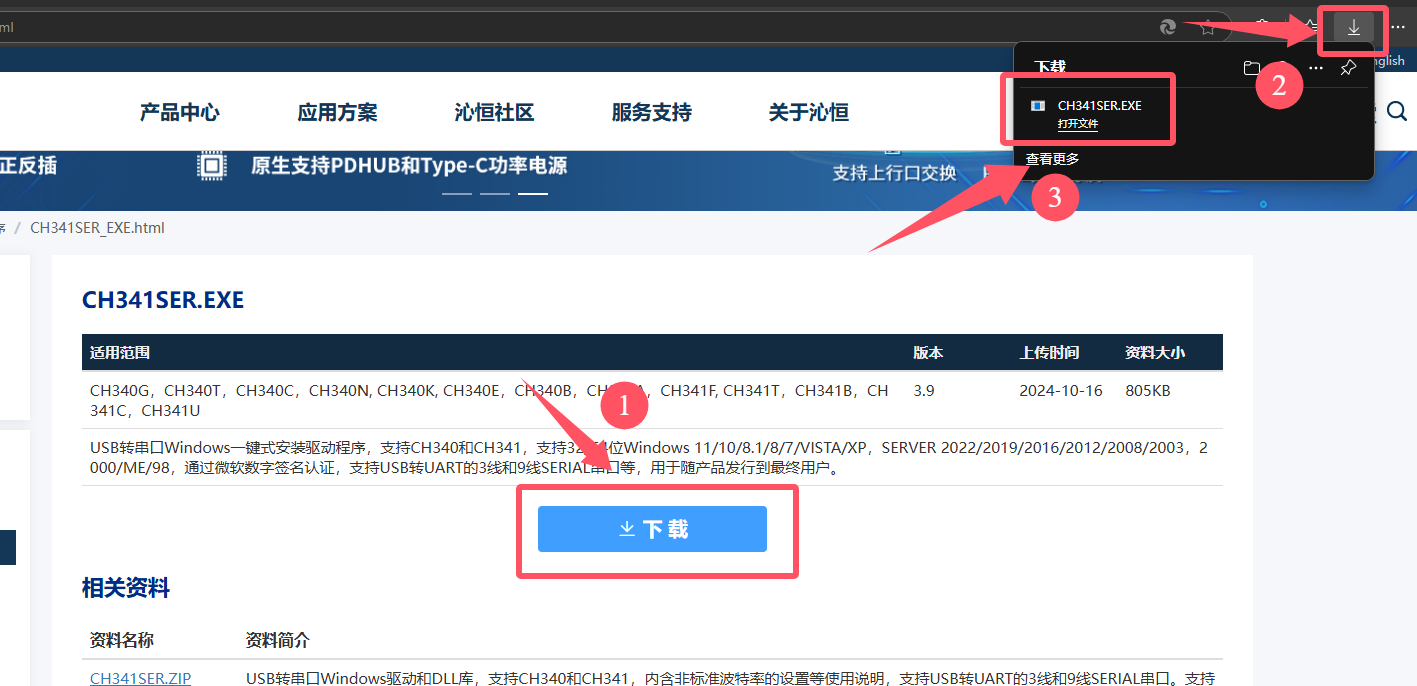

选择Windows版本的驱动点击进去后，我们选择下载，随后在右上角找到下载图标，打开下载的文件。

打开文件后我们点击安装就可以。

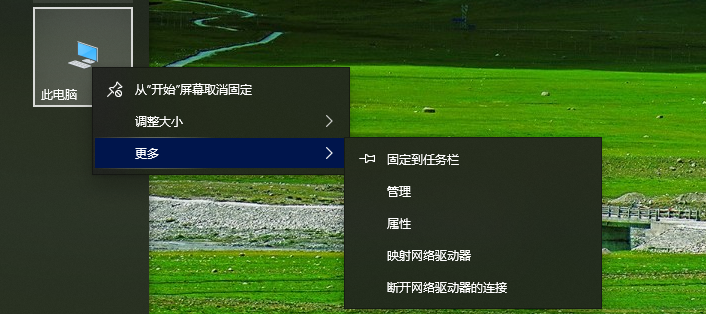

随后我们检查一下驱动安装是否成功，将控制板用USB线连接在电脑上后我们要寻找到设备管理器，在电脑桌面的左下角有个，点击之后我们找到此电脑，随后右击鼠标，是右击鼠标哦，选择更多，点击管理。

点击之后我们就可以找到设备管理器，

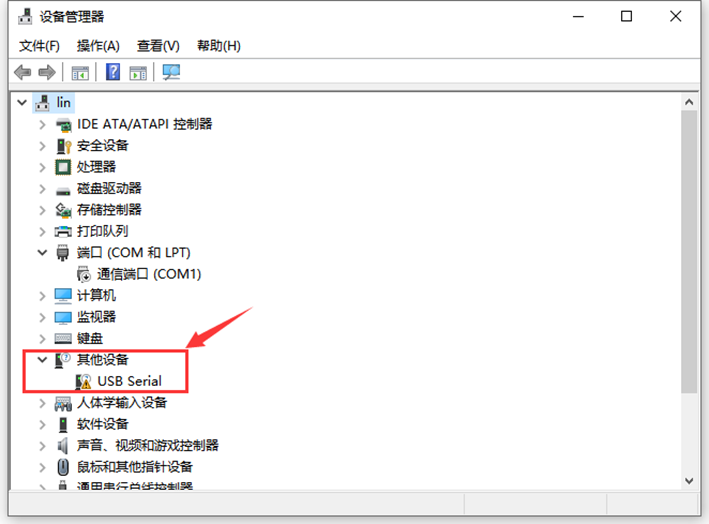

下图的样子是安装失败的显示，需要重新安装或者换个接口试试，如果成功，请跳过这张。

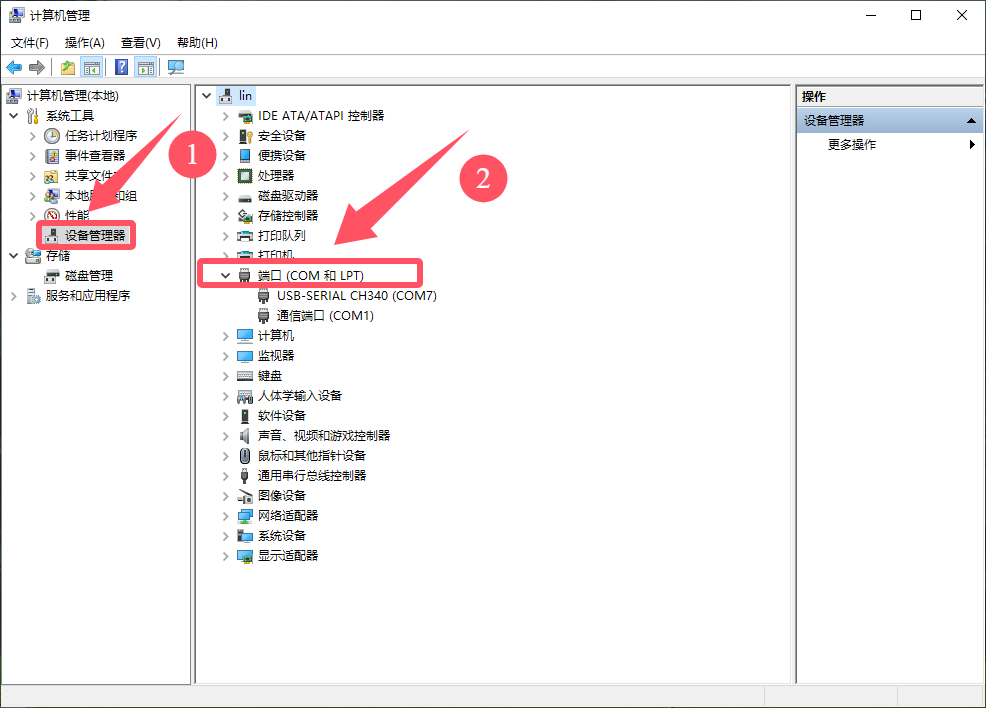

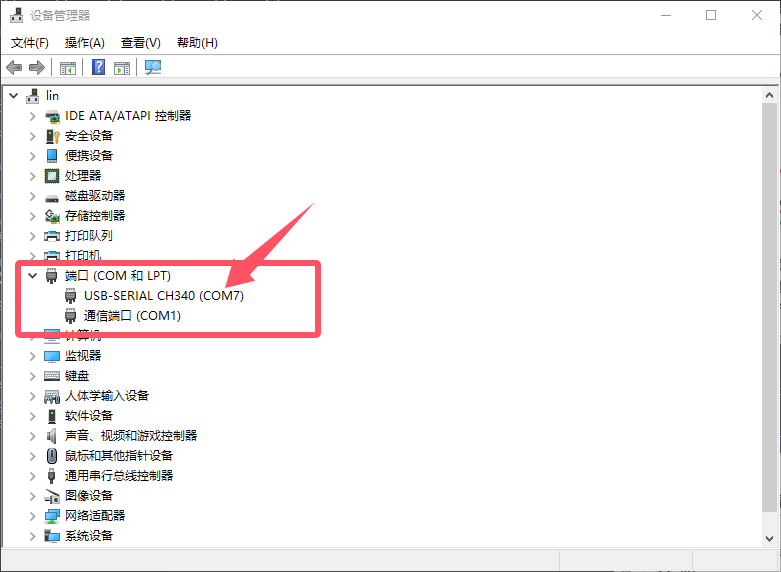

确保设备管理器中显示的端口如图所示就代表安装成功了

2. MAC版本驱动安装#

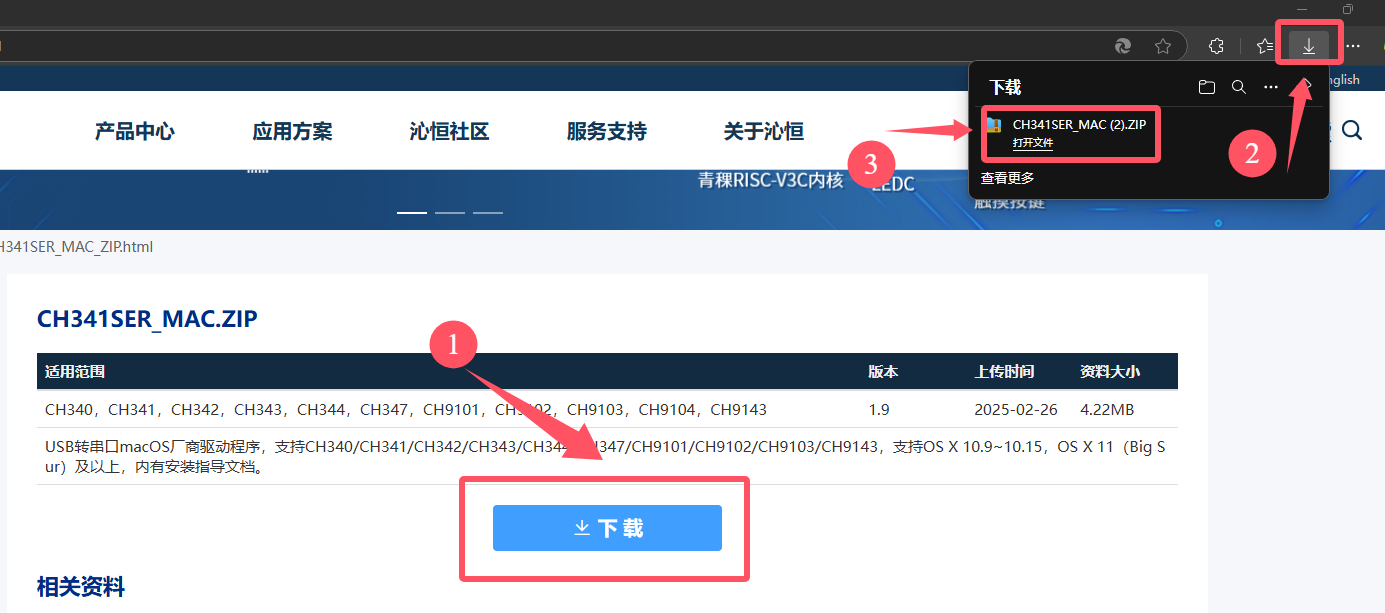

选择适合MAC的软件下载，进去到其中后我们点击下载，随后在下载栏中找到自己的下载的软件。

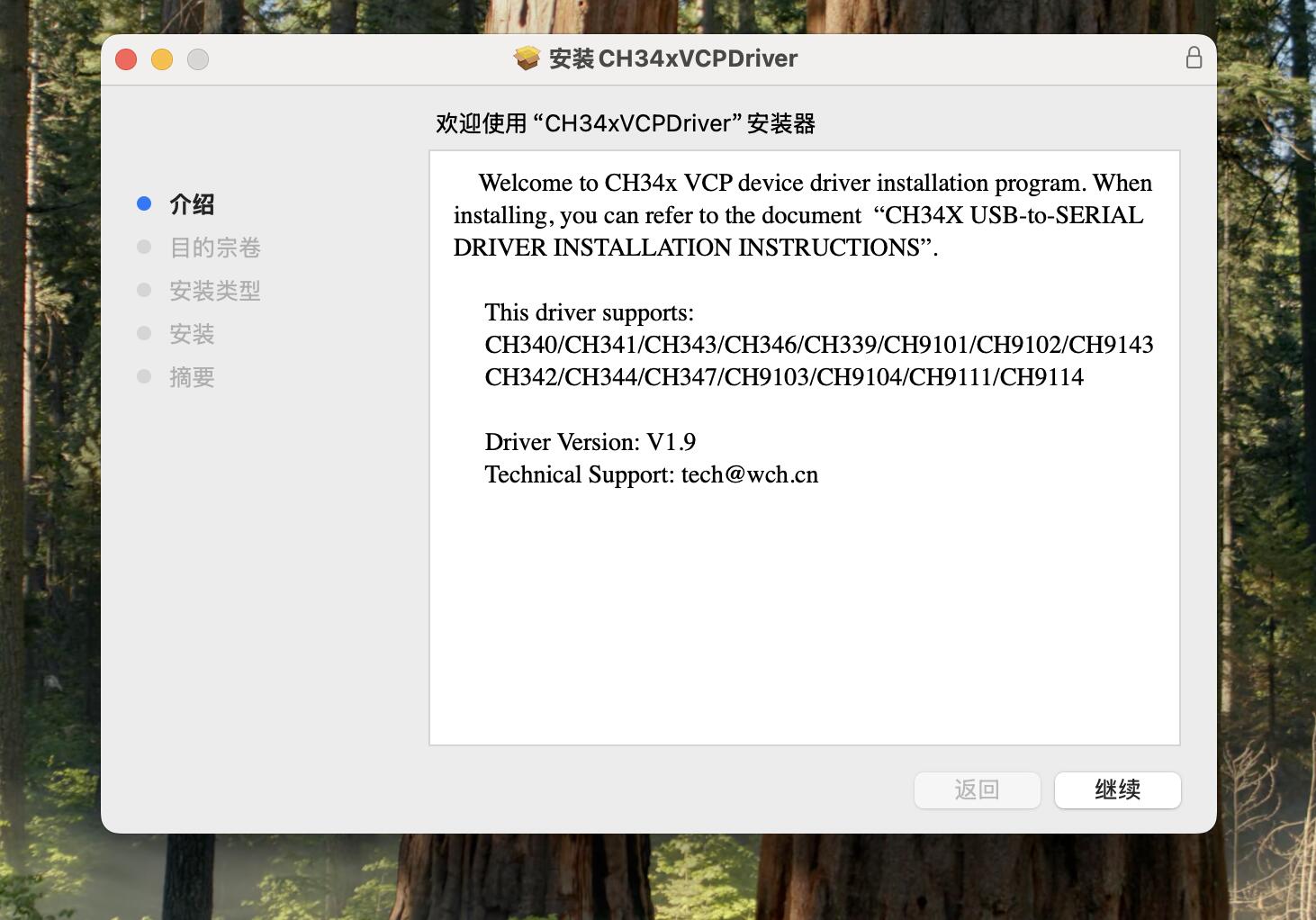

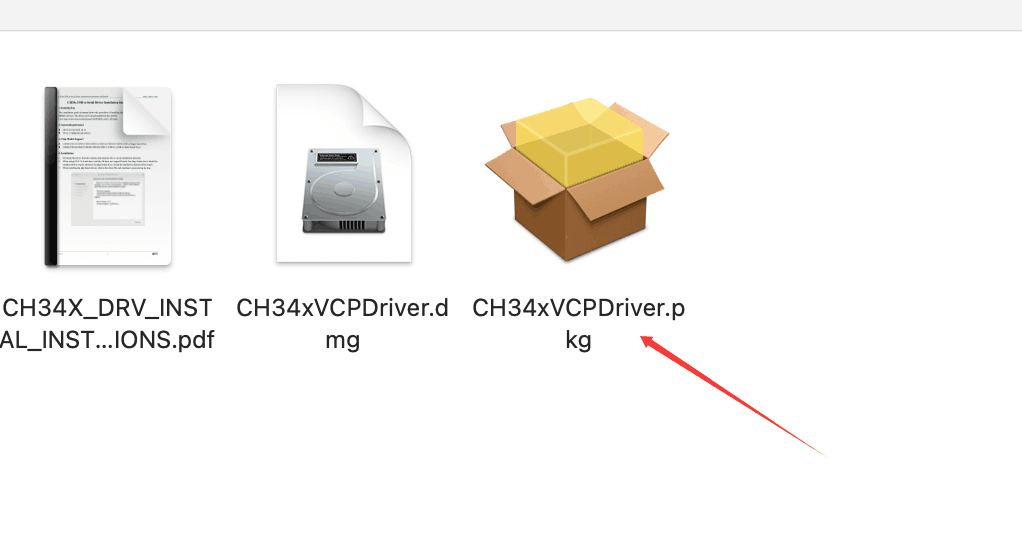

打开安装包后我们就可以获得这三个文件，切记！！三个文件要放在一个文件夹里！！！随后我们点击后缀为PKG的文件进行安装。

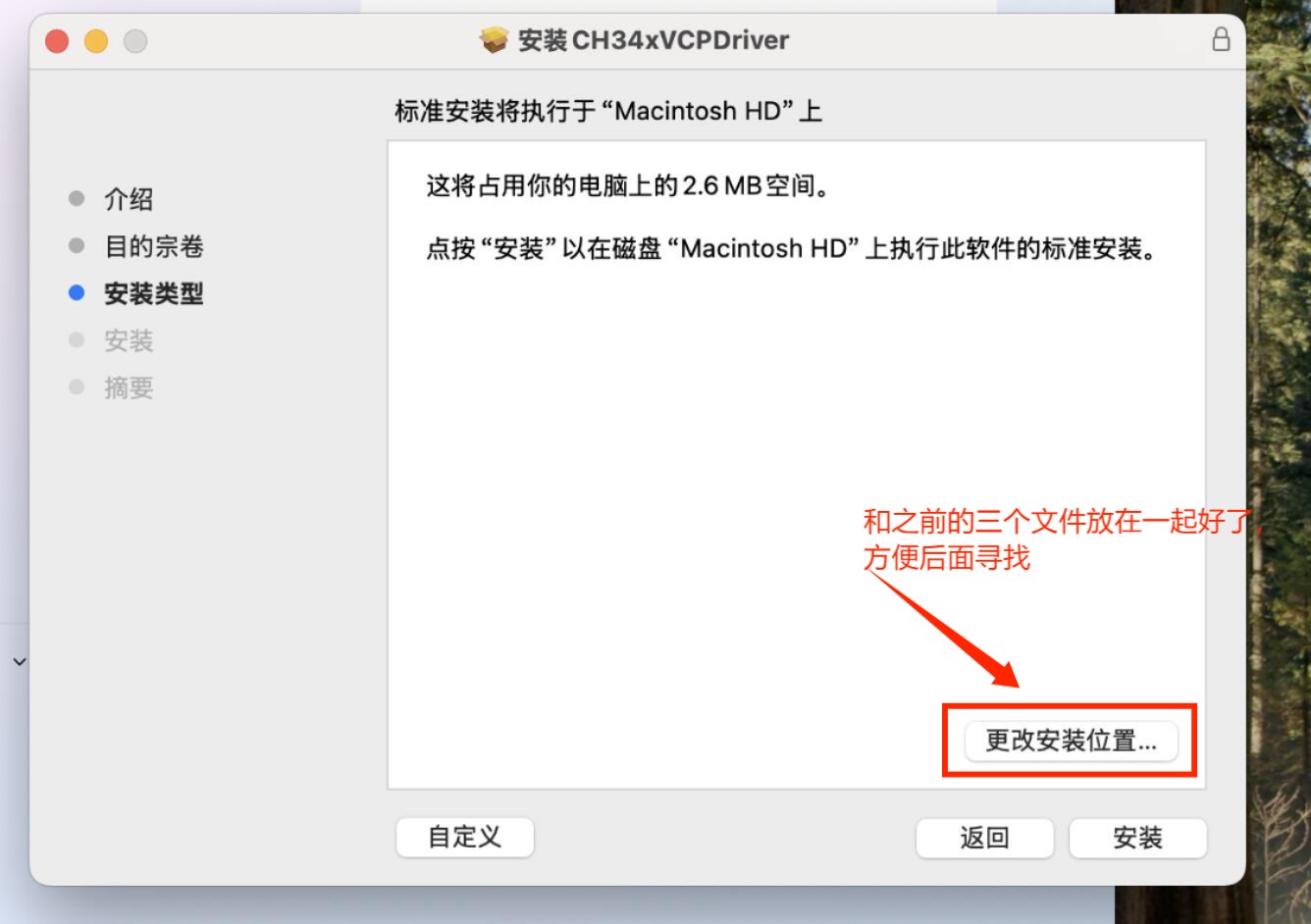

接下来还是一样的，继续，下一步，安装三部曲就好啦，不过还是要注意，安装的位置一定要清楚哦。

5.3 Arduino IDE代码烧入#

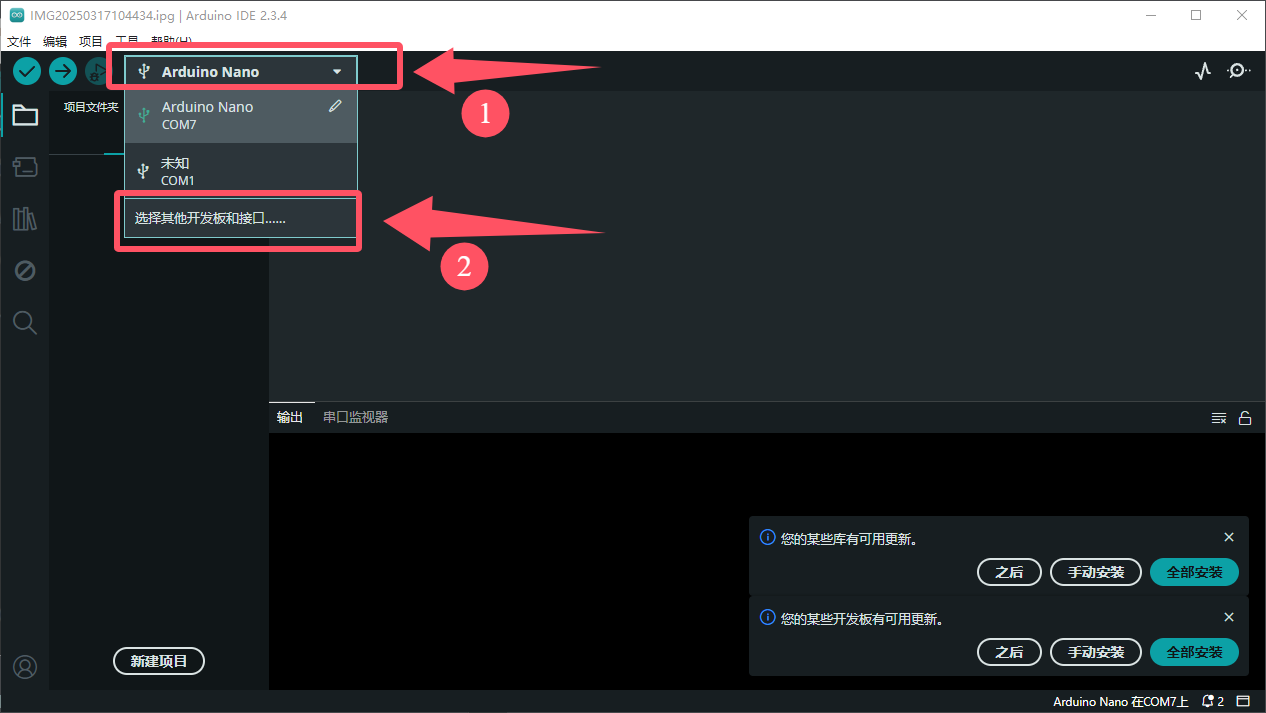

首先我们点击图标，打开Arduino IDE，按照图片顺序依次选择我们的开发板和端口（一定要选择正确的开发板哦，不然是无法连接的！！)再点击确定。

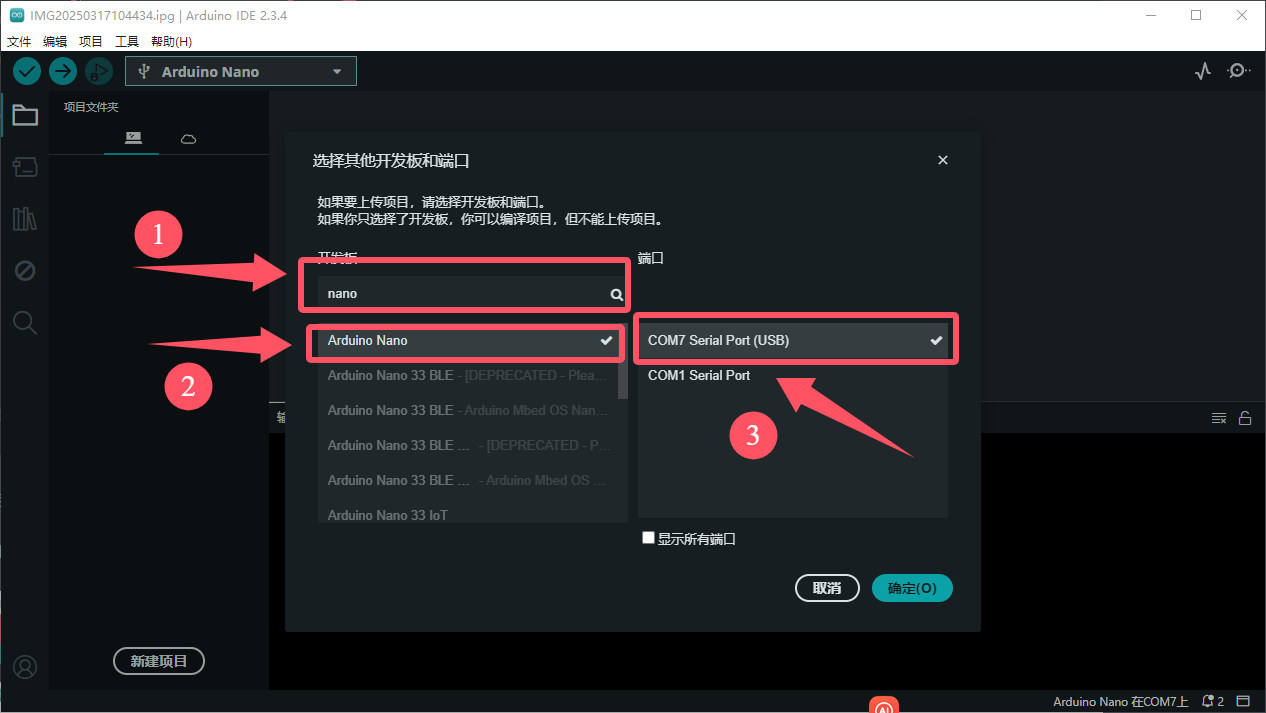

我们输入板子的名称关键字，选择我们对应的开发板，在选择对应的端口，点击确认

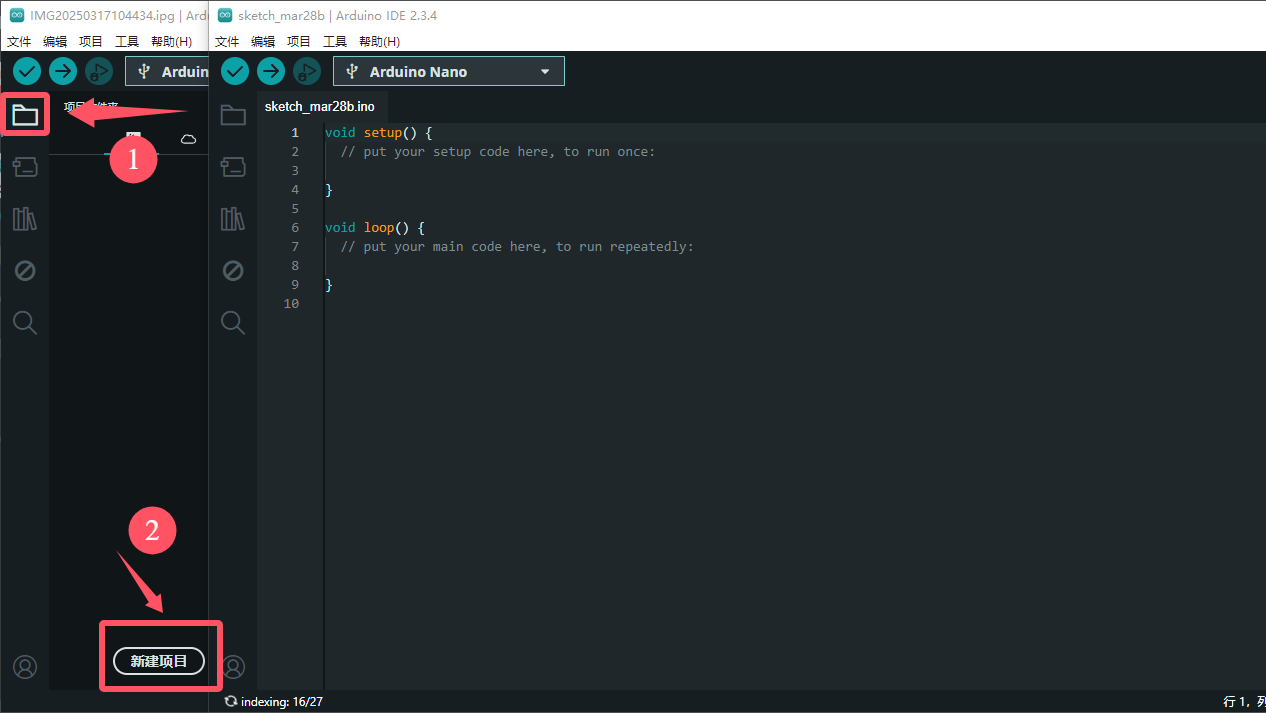

随后，我们就要开始创建项目啦,你可以选择Ctrl+N亦或者点击在左上角图标后找到新建项目，点击选择创建新项目,得到了这个界面

接下来就是代码烧入了，将以下代码复制粘贴到我们的界面里面，注意！！原来里面的东西要全部删除哦

int val;     //设置变量
int ledpin=13;  //设置led引脚为13

void setup()
{
  Serial.begin(9600);    //设置波特率
  pinMode(ledpin,OUTPUT);   //设置引脚模式
}

void loop()
{
  val=Serial.read();    //将串口赋值参数
  if(val=='R')          //进行串口参数条件判断
    {
    digitalWrite(ledpin,HIGH);    //灯亮
    delay(500);                  //等待500毫秒
    digitalWrite(ledpin,LOW);     //灯灭
    delay(500);                 //等待500毫秒
    Serial.println("Hello World!");   //串口输出Hello World!
    }
}

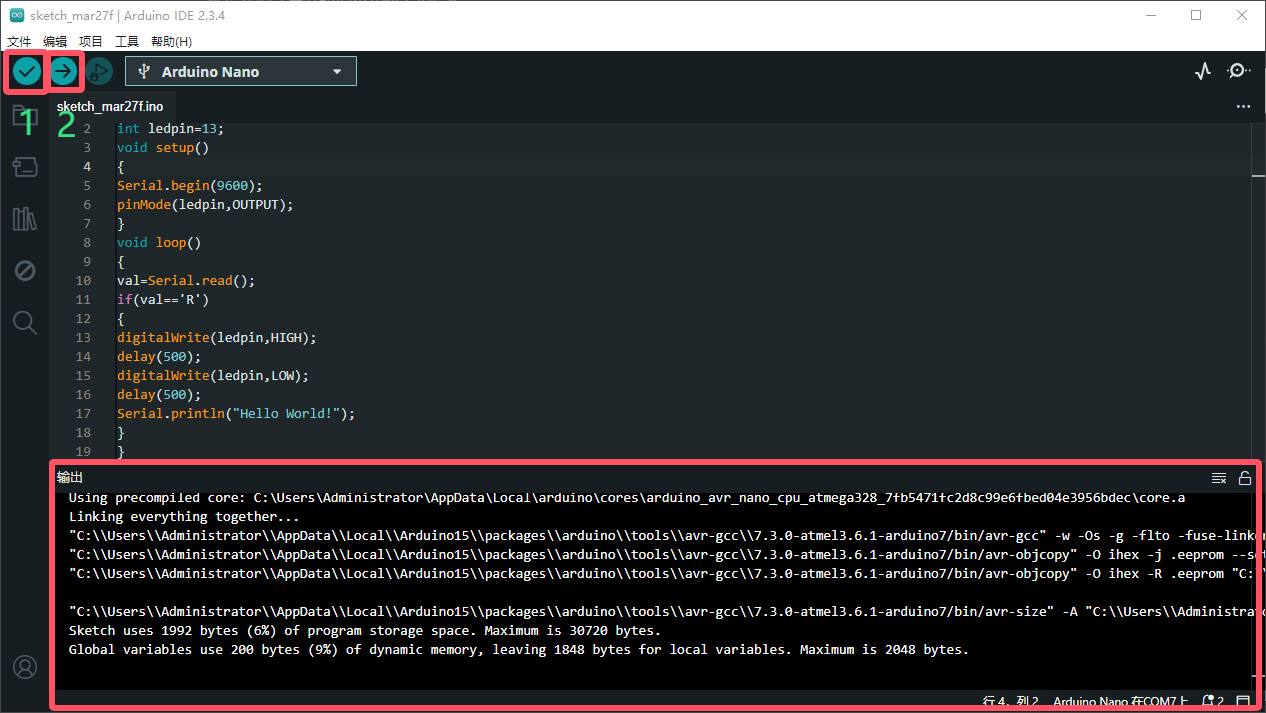

随后我们就要开始编译和烧入程序啦，按照顺序点击，出现下面框选的东西（这是代表程序没有问题，要是没有出现下面输出框框内的东西要检查代码是否正确哦)，之后再次点击
