KE5001 KEYES ESP32 S3 AI Mini Sensor Shield - Connector 黑色 环保

KE5001 KEYES ESP32 S3 AI Mini Sensor Shield - Connector 黑色 环保#


1. 介绍#

KEYES ESP32 S3 AI Mini Sensor Shield - Connector是一款为了兼容S3 mini（MB0183）而设计出来的一款拓展板。这款拓展板将S3 Mini的大部分IO口以XH端子的方式引出，方便开发者连接更多外设。拓展板还有1个MIC接口，1个喇叭接口和2个屏幕接口，方便开发者搭载小智AI聊天模型的外设。

2. 规格参数#

  • 工作电压：DC6-9V

  • 5V最大电流：1.5A

  • 3.3V最大电流：0.5A

  • 排针间距：2.54mm

  • 工作温度：-25℃-+55℃

  • 尺寸：64mm*88mm

  • 环保属性：ROHS

3. 工作原理#

6-9V的电池输入提供能量，MIC29302将电池电压降到5V为屏幕和AMS1117供电，AMS1117将5V降到3.3V为大多数传感器接口供电。

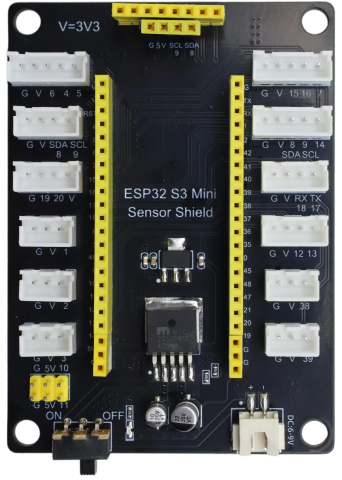

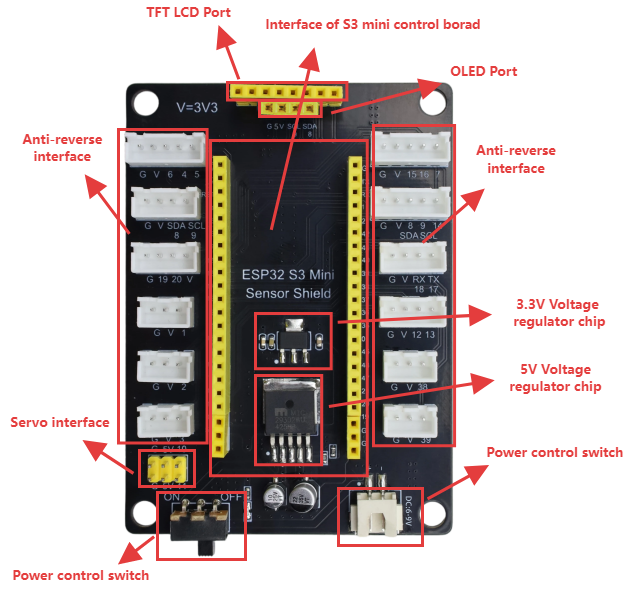

4. 接口描述#


5. Arduino#

Arduino IDE下载可以参考（内附CH340驱动安装）: Arduino IDE ESP32芯片包安装请参考： ESP32 请仔细阅读以上参考链接。

6. 举例#

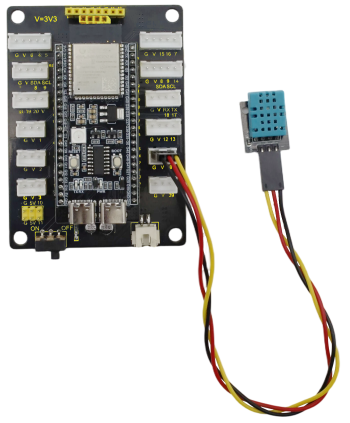

接线图

S3 mini（MB0183）

S3 mini shield

DHT11

/

G

GND

/

V

3V3

io38

io38

S


库文件下载：Bonezegei_DHT11

#include <Bonezegei_DHT11.h>

//param = DHT11 signal pin
Bonezegei_DHT11 dht(38);

void setup() {
  Serial.begin(115200);
  dht.begin();
}

void loop() {

  if (dht.getData()) {                         // get All data from DHT11
    float tempDeg = dht.getTemperature();      // return temperature in celsius
    float tempFar = dht.getTemperature(true);  // return temperature in fahrenheit if true celsius of false
    int hum = dht.getHumidity();               // return humidity
    String str  = "Temperature: ";
           str += tempDeg;
           str += "°C  ";
           str += tempFar;
           str += "°F  Humidity:";
           str += hum;
    Serial.println(str.c_str());
    //Serial.printf("Temperature: %0.1lf°C  %0.1lf°F Humidity:%d \n", tempDeg, tempFar, hum);
  }
  delay(2000);  //delay atleast 2 seconds for DHT11 to read tha data
}

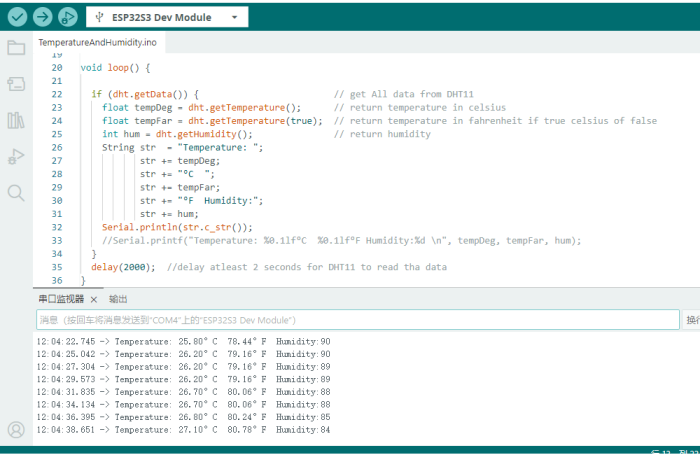

实验结果

7. 注意事项#

  1. 请勿直接再IO扩展口上接入大功率模块或电机；

  2. 请勿将External power port接入大于DC 9V的电压。
