Arduino

Arduino#

1.Arduino简介#

Arduino是一个开源电子原型平台，旨在简化电子项目的开发和编程。它由硬件和软件两部分组成，硬件包含各种兼容的开发板，软件则是Arduino IDE，允许用户编写、编辑和上传代码到Arduino板上。Arduino支持多种编程语言，尤其是C/C++，为用户提供丰富的库和示例，使初学者能够轻松入门，同时也能满足专业开发者的需求。Arduino广泛应用于各种项目，包括自动化控制、机器人、艺术装置等，适合教育、科研和自学。

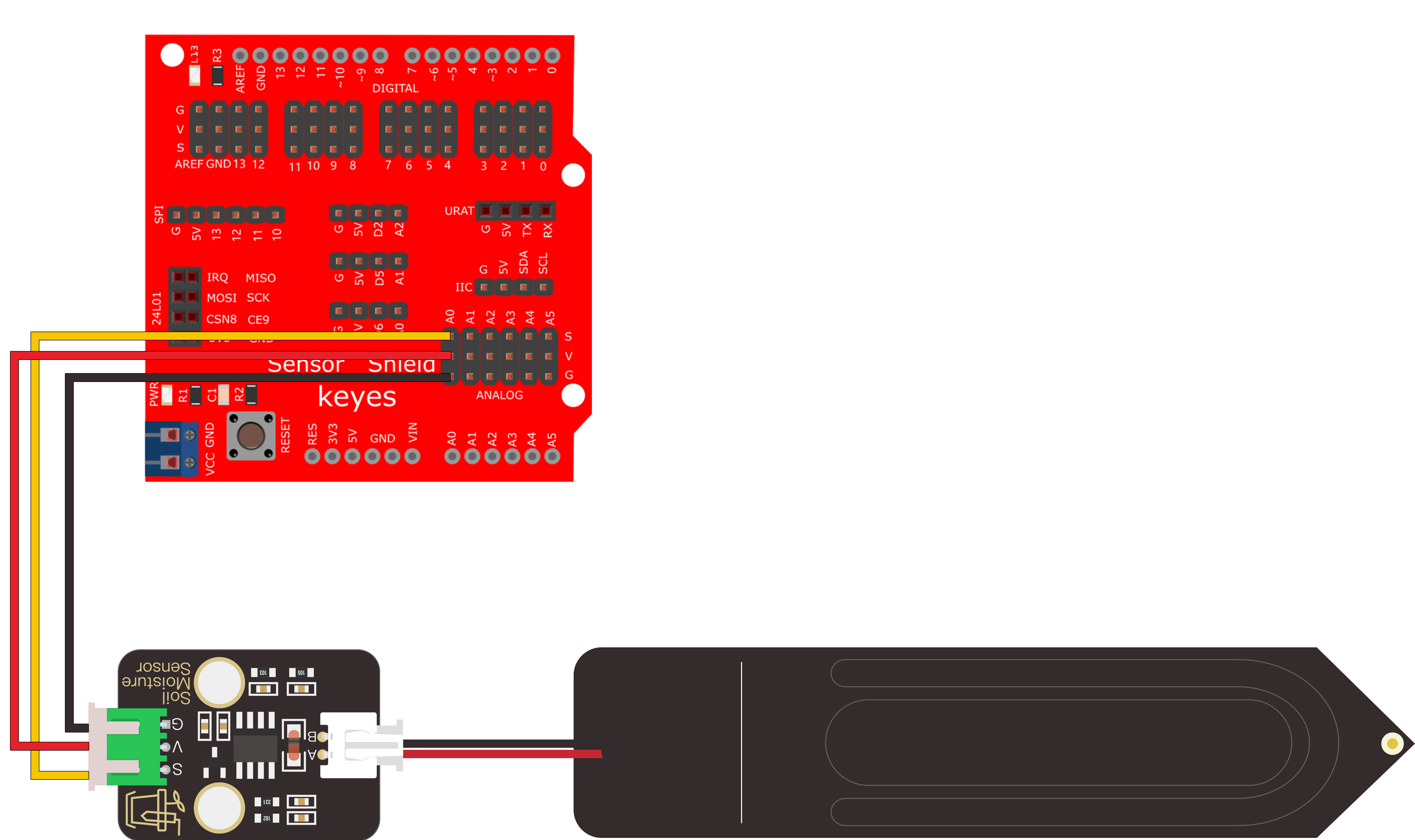

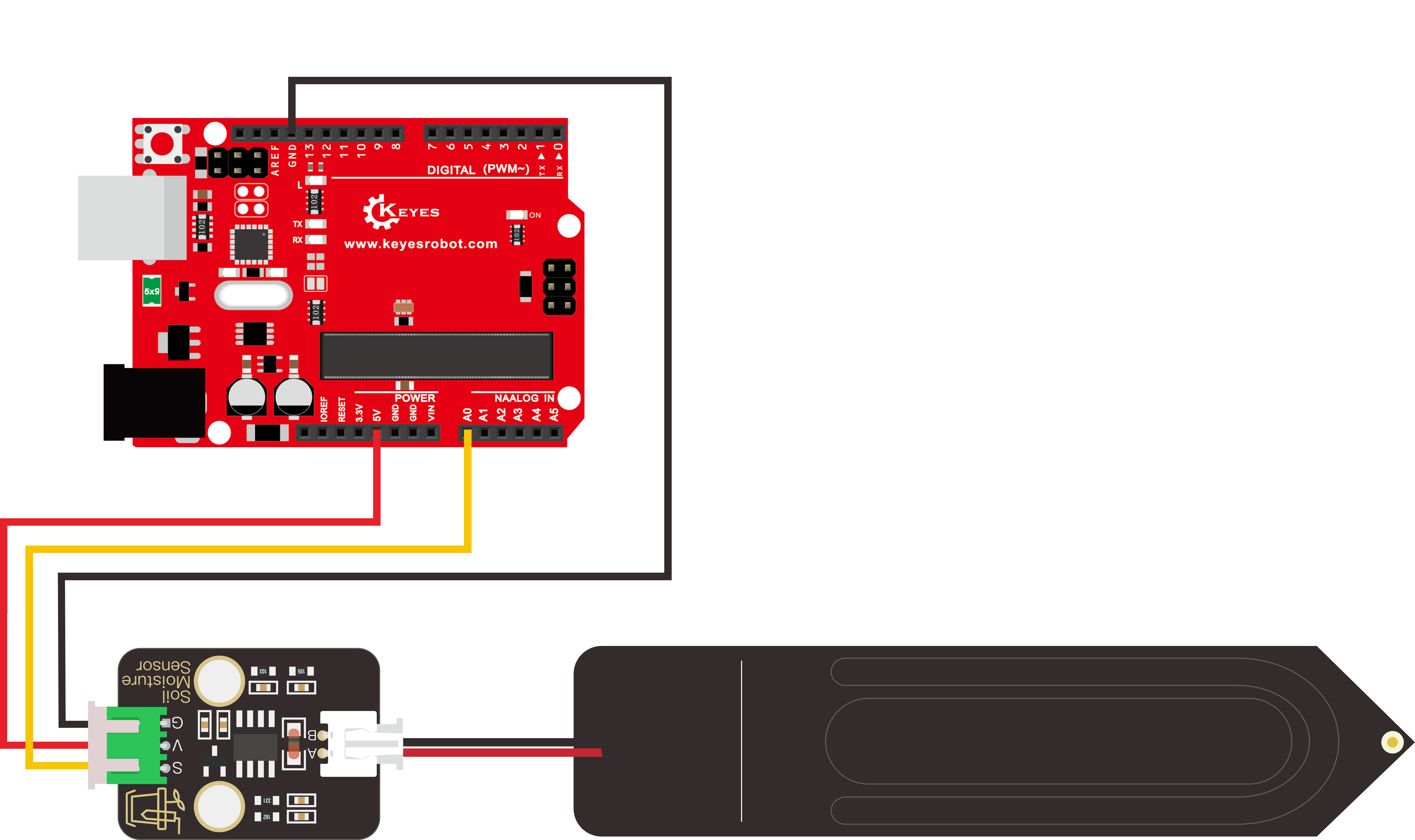

2.连接图#

模块脚

开发板脚

G

GND

V

5V

S

A0

10

77199b3c9ce750e3c4a5c848a417d9d6

3.代码#

void setup() {

 Serial.begin(9600); //设置波特率为9600

}

void loop() {

 int val;//定义整型变量 val

 val = analogRead(A0); //将土壤湿度传感器(A0)读取的模拟值赋给于变量 val

 Serial.println(val); //串口换行打印土壤湿度传感器读取的模拟值

 delay(500);//延时0.5s

}

4.测试结果#

上传测试代码至控制板后，利用USB线上电，打开串口监视器，将波特率根据程序设置为9600。然后拿一杯水，把该传感器插入水中一定深度（一定不能超过该传感器模块上的白色警戒线）

2

白色警戒线为你将要插入泥土的深度，并记录此时读到的模拟值，代表100%湿度，（输出数据与湿度成反比，在水中的模拟输出值最小，即：湿度与读数是成反比的。）

3
