1. Arduino简介#

Arduino是一种开源电子原型平台，旨在帮助爱好者和初学者轻松构建各种电子项目。Arduino结合了简单易用的硬件和软件，使得用户能够通过编写代码来控制和互动。基于微控制器的Arduino开发板允许用户连接各种传感器、执行器和显示设备，适用于智能家居、机器人、传感器网络等多个领域。

Arduino使用简洁明了的编程语言（基于C/C++），不仅适合新手学习编程，也被经验丰富的开发者广泛应用。其强大的社区支持和丰富的文档使得用户能够快速上手，并解决项目中遇到的问题。很多学校和教育机构也将Arduino作为教学的一部分，培养学生的动手能力和创造性思维。

2. 接线图#

3. 测试代码#

  • 下载资料：Arduino

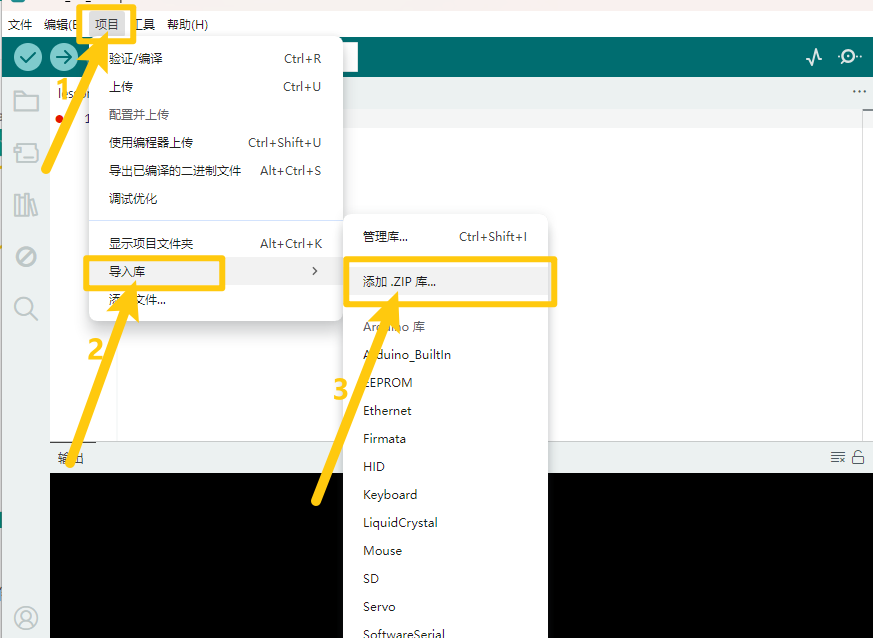

  • 打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

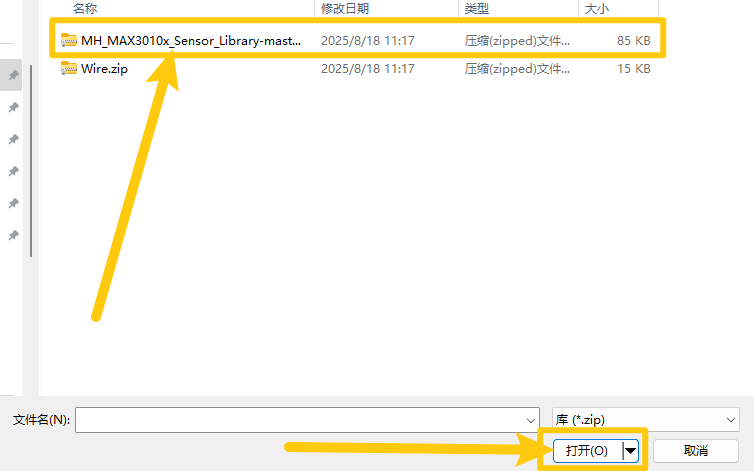

  • 找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。

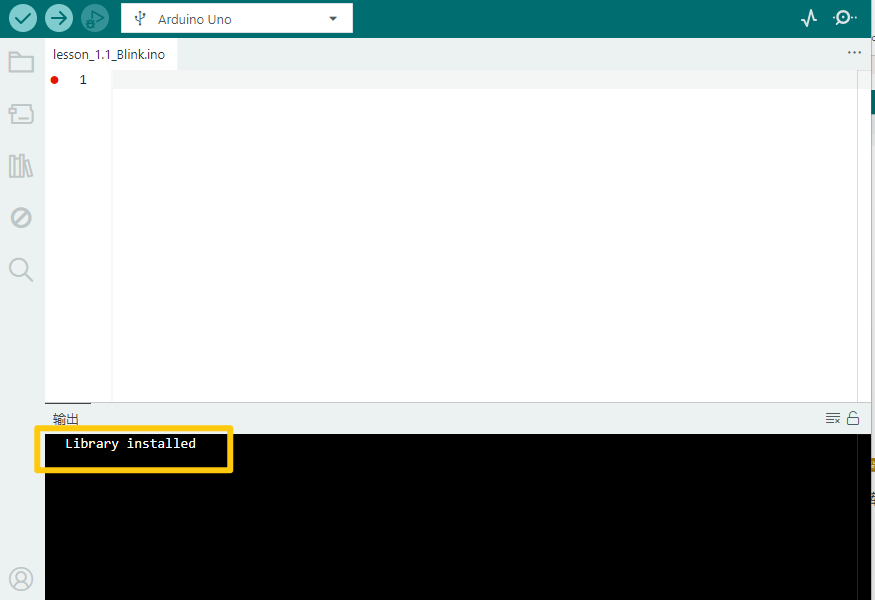

  • 安装成功出现的界面。

#include <Wire.h>
#include "MAX30105.h"
#include "heartRate.h"

MAX30105 particleSensor;

const byte RATE_SIZE = 4; // Increase this for more averaging. 4 is good.
byte rates[RATE_SIZE]; // Array of heart rates
byte rateSpot = 0;
long lastBeat = 0; // Time at which the last beat occurred
float beatsPerMinute;
int beatAvg;

void setup() {
    Serial.begin(115200);
    Serial.println("Initializing...");

    // Initialize sensor
    if (!particleSensor.begin(Wire, I2C_SPEED_FAST)) { // Use default I2C port, 400kHz speed
        Serial.println("MAX30105 was not found. Please check wiring/power.");
        while (1);
    }

    Serial.println("Place your index finger on the sensor with steady pressure.");
    particleSensor.setup(); // Configure sensor with default settings
    particleSensor.setPulseAmplitudeRed(0x0A); // Turn Red LED to low to indicate sensor is running
    particleSensor.setPulseAmplitudeGreen(0); // Turn off Green LED
}

void loop() {
    long irValue = particleSensor.getIR();

    if (checkForBeat(irValue) == true) {
        // We sensed a beat!
        long delta = millis() - lastBeat;
        lastBeat = millis();
        beatsPerMinute = 60 / (delta / 1000.0);

        if (beatsPerMinute < 255 && beatsPerMinute > 20) {
            rates[rateSpot++] = (byte)beatsPerMinute; // Store this reading in the array
            rateSpot %= RATE_SIZE; // Wrap variable

            // Take average of readings
            beatAvg = 0;
            for (byte x = 0; x < RATE_SIZE; x++) {
                beatAvg += rates[x];
            }
            beatAvg /= RATE_SIZE;
        }
    }

    Serial.print("IR=");
    Serial.print(irValue);
    Serial.print(", BPM=");
    Serial.print(beatsPerMinute);
    Serial.print(", Avg BPM=");
    Serial.print(beatAvg);
    if (irValue < 50000) {
        Serial.print(" No finger?");
    }
    Serial.println();
}

4. 代码说明#

特别注意：上传代码之前，必须将对应的库文件放置到安装Arduino IDE的库文件夹中。

5. 测试结果#

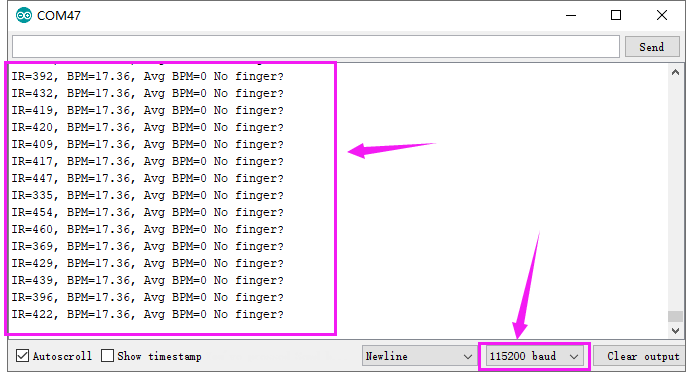

按照接线图接线，上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为115200，串口监视器显示如下图。

  • IR值为判断有无手指靠近的值（当手指没有靠近传感器时，IR值较小且显示“No finger?”。贴近传感器后IR值剧增，且待测试数据进入测试范围值后开始示数）。

  • BPM值为心率，Avg BPM值为血氧饱和度（Avg BPM）。血氧饱和度是75-100，心率（BPM）60-150。

特别注意：
测试前应先感应手指脉动，手指脉搏要完全贴合传感器15秒左右，才会显示稳定数据。若串口监视器无数据显示时，请挪动手指脉搏处以利于传感器感应，或按UNO上的复位键，直到获得较平稳的数据。
