Arduino

1. Arduino简介

Arduino是一种开源电子原型平台，旨在帮助用户学习电子与编程的基本概念。Arduino开发板（如UNO）支持多种传感器和模块，允许用户通过简单的编程（基于C/C++语言）构建互动项目。它被广泛应用于教育、创客活动及个人工作室，提供丰富的社区资源与教程，适合各类技术水平的学习者。Arduino的可编程性与灵活性使得它在智能家居、机器人、艺术装置等领域具有广泛的应用。

2. 接线图

3. 测试代码

• 下载库文件：Arduino

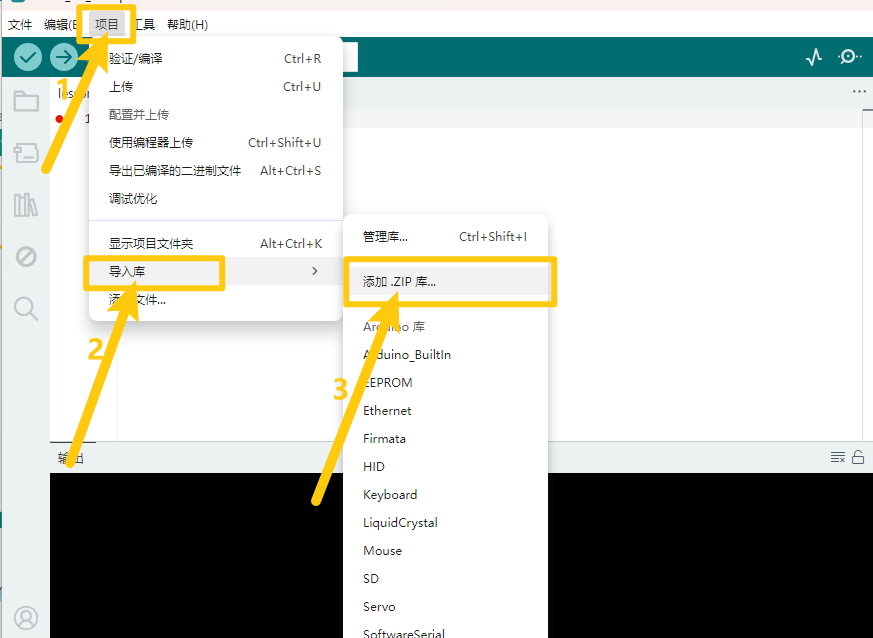

• 打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

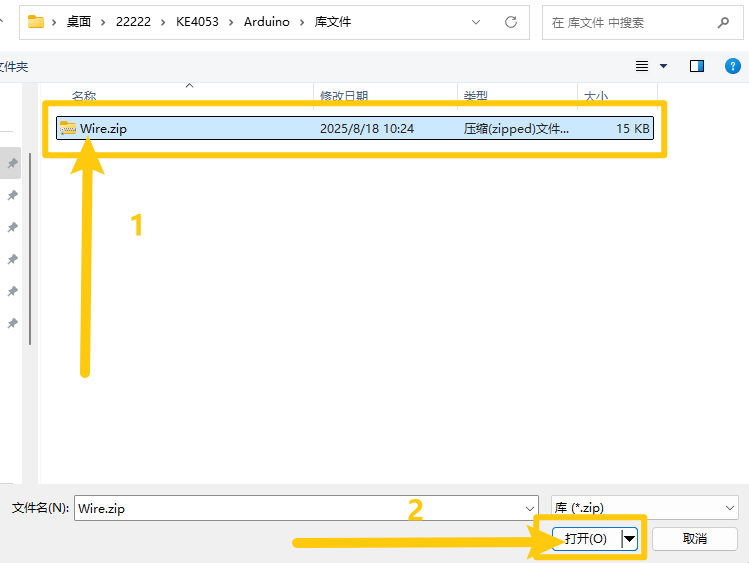

• 找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。

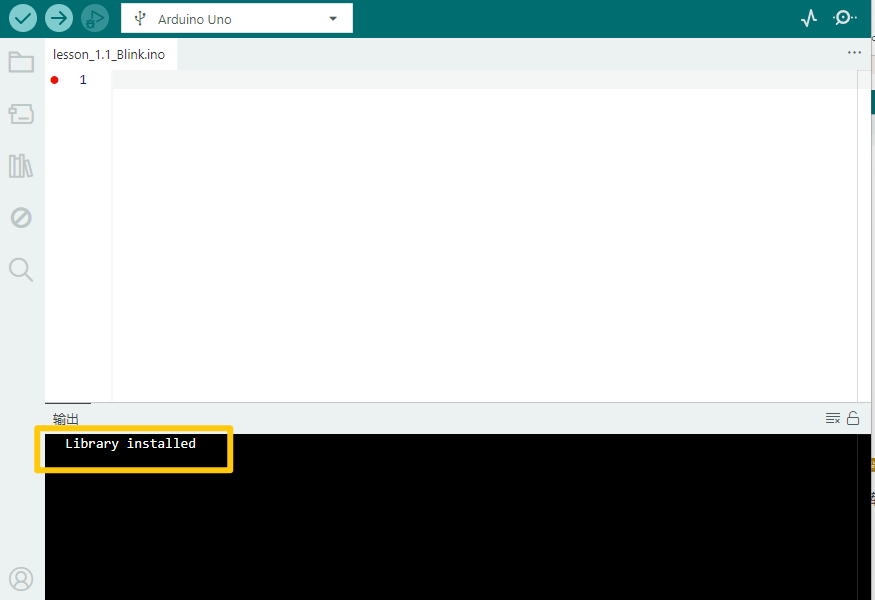

• 安装成功出现的界面。

#include <Wire.h>

#define ADDRESS_BH1750FVI 0x23 //ADDR="L" for this module

#define ONE_TIME_H_RESOLUTION_MODE 0x20

//One Time H-Resolution Mode:

//Resolution = 1 lux

//Measurement time (max.) = 180ms

//Power down after each measurement

byte highByte = 0;

byte lowByte = 0;

unsigned int sensorOut = 0;

unsigned int illuminance = 0;

void setup() {
    Wire.begin();
    Serial.begin(115200);
}

void loop() {
    Wire.beginTransmission(ADDRESS_BH1750FVI); //"notify" the matching device
    Wire.write(ONE_TIME_H_RESOLUTION_MODE); //set operation mode
    Wire.endTransmission();

    delay(180);
    Wire.requestFrom(ADDRESS_BH1750FVI, 2); //ask Arduino to read back 2 bytes from the sensor

    highByte = Wire.read(); // get the high byte
    lowByte = Wire.read(); // get the low byte

    sensorOut = (highByte << 8) | lowByte;
    illuminance = sensorOut / 1.2;

    Serial.print(illuminance);
    Serial.println(" lux");

    delay(1000);
}

4. 测试结果

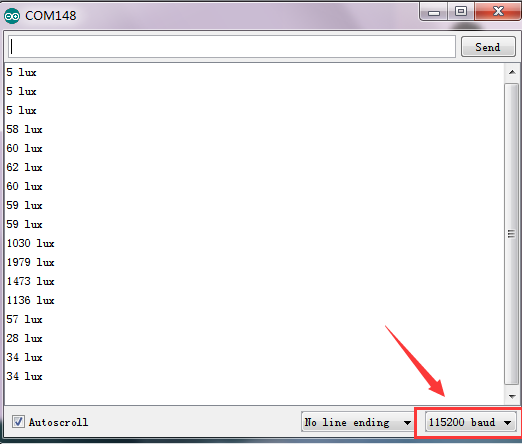

根据光线强弱，数值会相应变化，光线强，则数值大，反之，则小。打开串口监视器，设置波特率为115200，显示如下图。
