1. Arduino简介#

Arduino是一种开源电子原型平台，具有灵活的硬件和软件架构，适用于创建各种互动项目和电子艺术品。Arduino开发板可通过编程语言（如Arduino C/C++）进行编程，以便控制输入和输出设备、传感器、LED灯和电机等。Arduino的易用性和广泛的社区支持使其成为教育、DIY项目和快速原型开发的热门选择。用户可以利用丰富的库和示例代码，以降低学习门槛，快速实现创新想法。

2. 接线图#

3. 测试代码#

  • 下载资料：Arduino

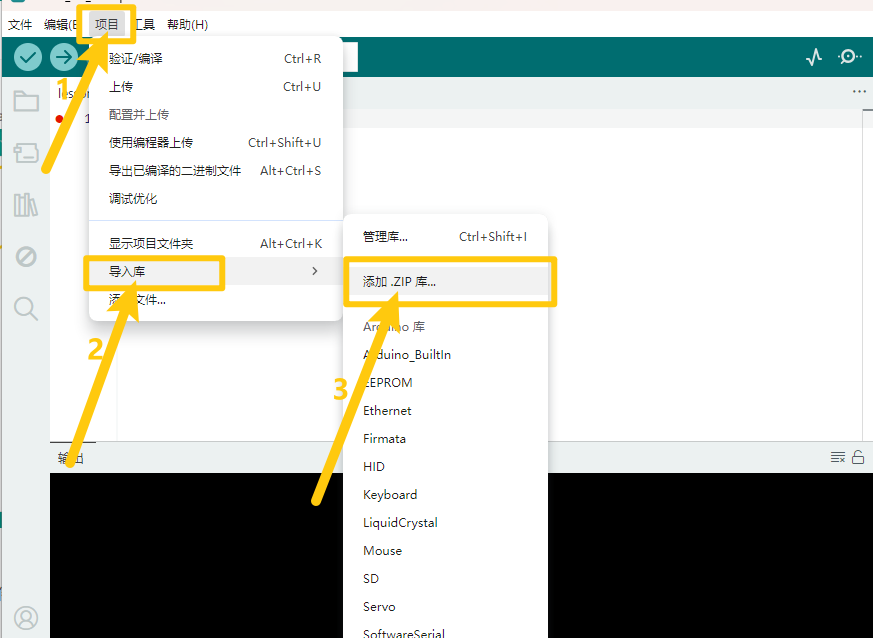

  • 打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

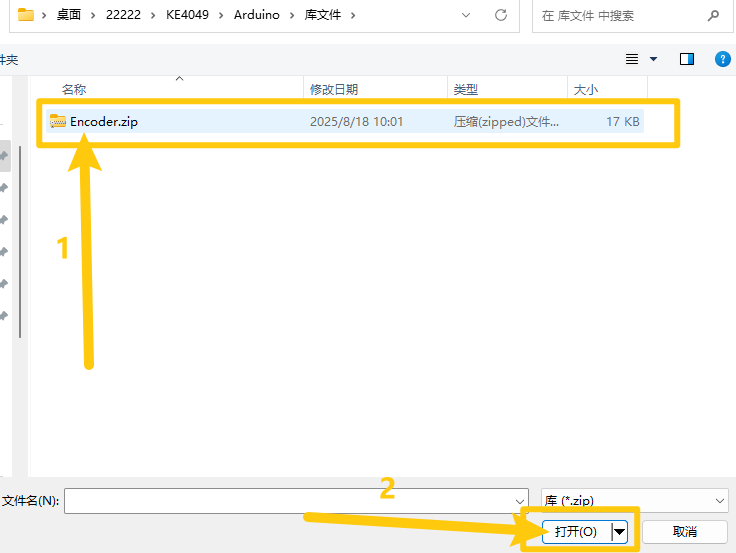

  • 找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。

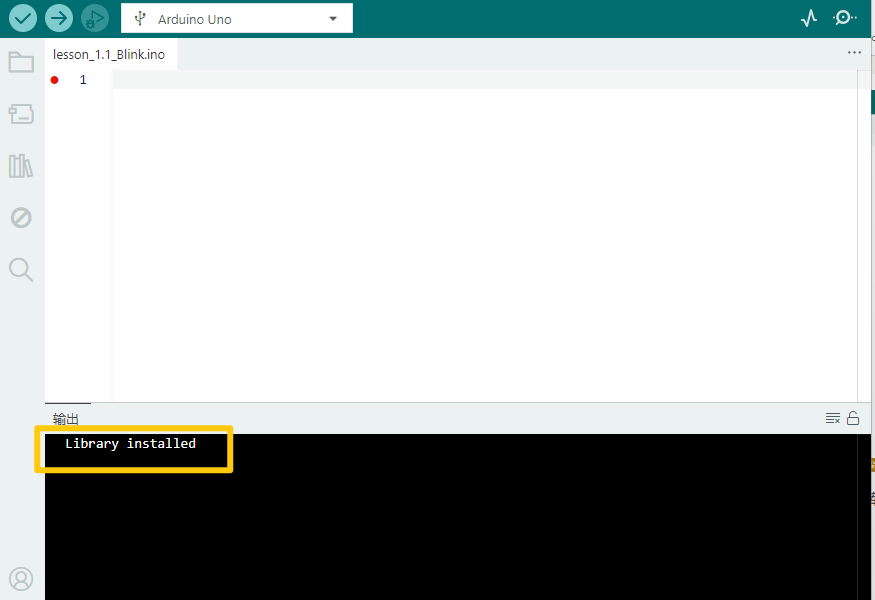

  • 安装成功出现的界面。

#include <Encoder.h> // 导入编码器的库

int item = 0;
int old = 0;
Encoder encoder(2, 3);
int button = 4; // 按键的PIN

void setup() {
    Serial.begin(9600); // 设置波特率
    pinMode(button, INPUT); // 按键为输入模式
}

void loop() {
    item = encoder.read(); // 读取编码器的值赋给item

    if (digitalRead(button) == 0) { // 如果按键按下
        Serial.println(digitalRead(button)); // 打印按键值
        delay(100);
    }

    if (old != item) { // 与之前读取的值不一样
        Serial.println(item); // 打印编码器的值
        old = item;
    }
}

4. 代码说明#

  1. 在实验中，首先需要将编码器的库导入到 Arduino IDE 的库文件夹中，以确保代码能够正确编译。

  2. 代码中将CLK（时钟引脚）设置为2，将DAT（数据引脚）设置为3。该代码会在中断2被触发（CLK下降沿）时，读取数字口3（DAT）的电压值。若DAT电压为高电平，则旋转编码器的值加1；若DAT电压为低电平，则旋转编码器的值减1。

  3. 循环程序中，当按钮管脚（D4）为低电平时，打印当前按键值。

5. 测试结果#

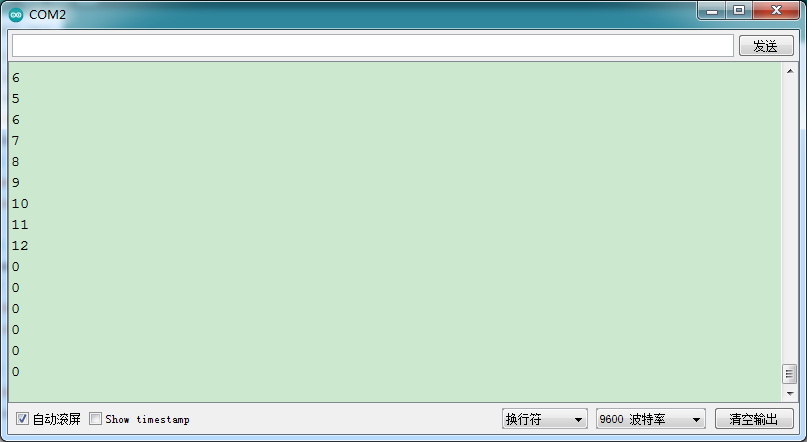

成功上传测试代码后，通过USB供电并打开串口监视器，设置波特率为9600。顺时针旋转编码器，显示数据减小；逆时针旋转编码器，显示数据增加；按下编码器中间按键，显示数据为0，如下图所示。
