使用Arduino IDE开发#

1. Arduino简介#

Arduino是一款开源电子平台，专为DIY爱好者和学习者设计，使他们能够轻松创建互动电子项目。从2005年发布以来，Arduino因其易用性和灵活性而受到广泛欢迎。Arduino的硬件包括多种型号的开发板，软件上则配备简单易用的Arduino IDE，使用户能够通过C/C++编程语言直接与硬件交互。Arduino平台支持各种传感器和执行器，适用于多个应用领域，包括自动化、机器人、艺术等。因此，它成为了教育、创客运动和原型开发的首选工具。

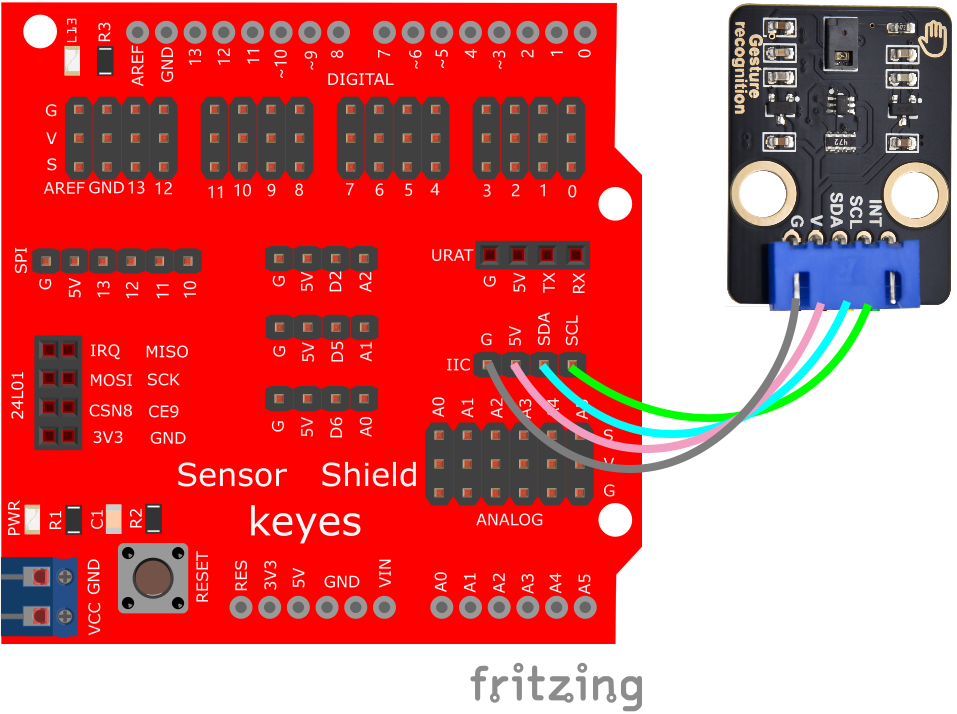

2. 接线图#

3. 导入库文件#

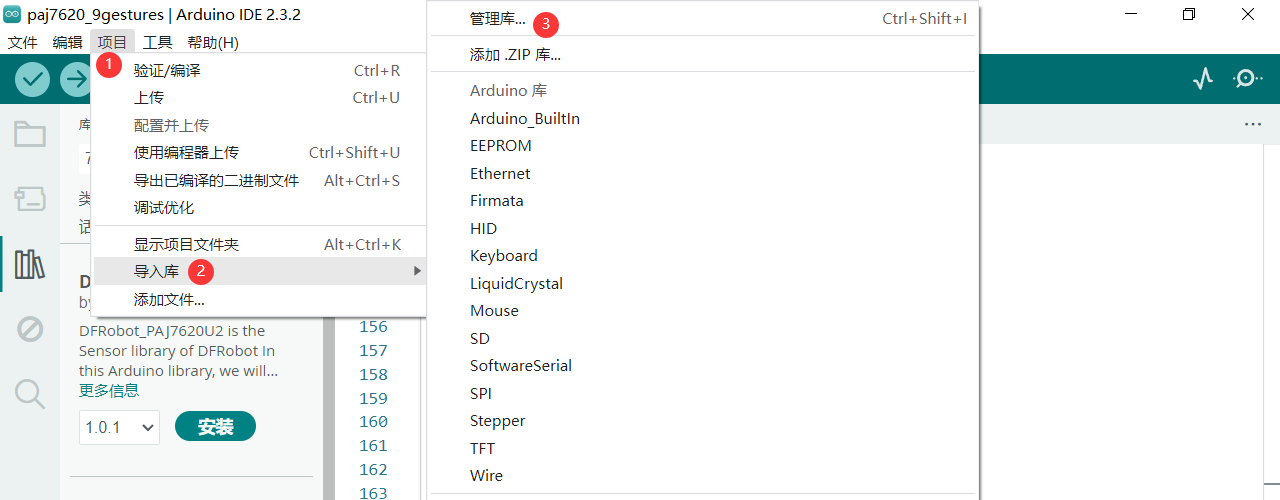

在Arduino编辑器中，通过“项目—导入库—管理库”找到并安装Paj7620库。

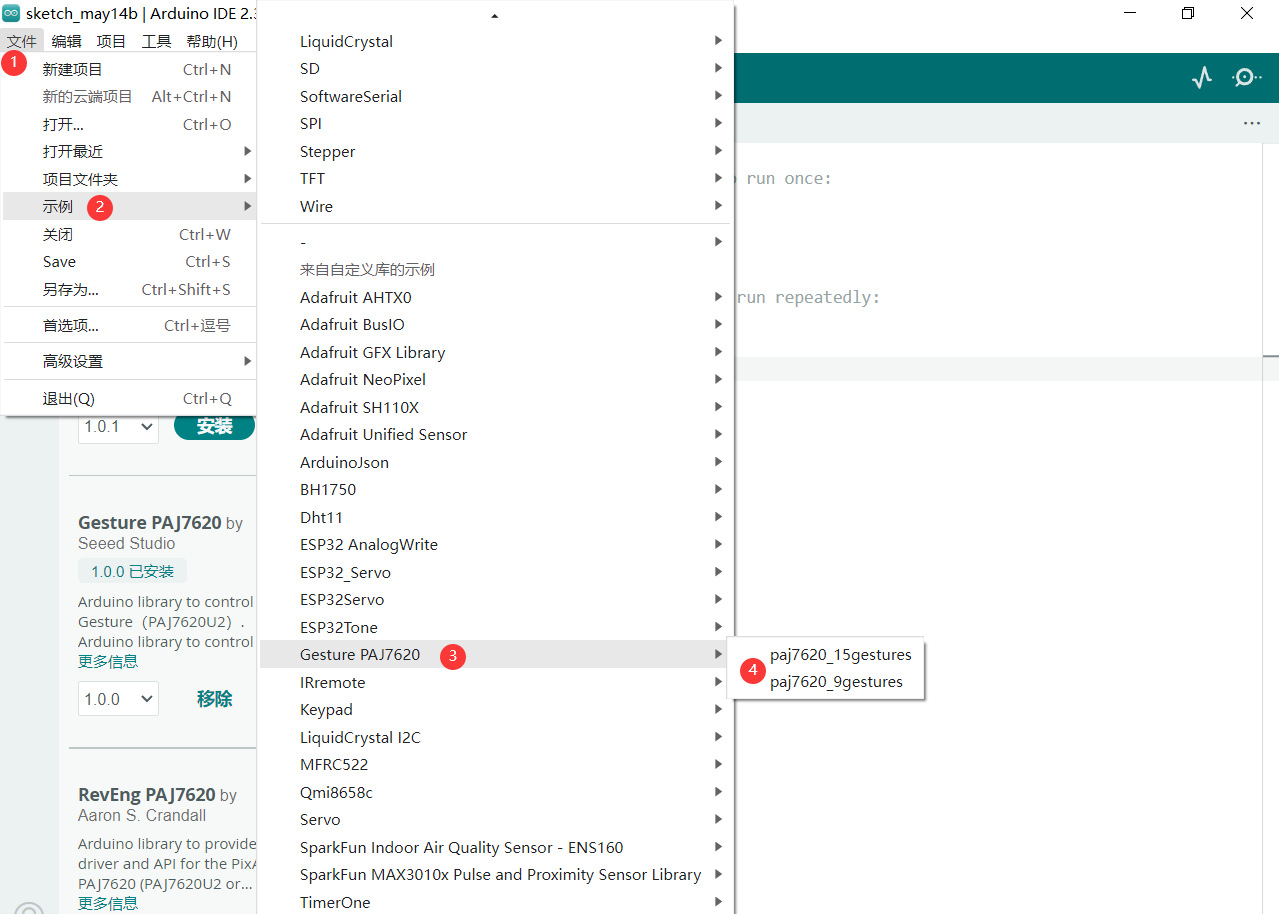

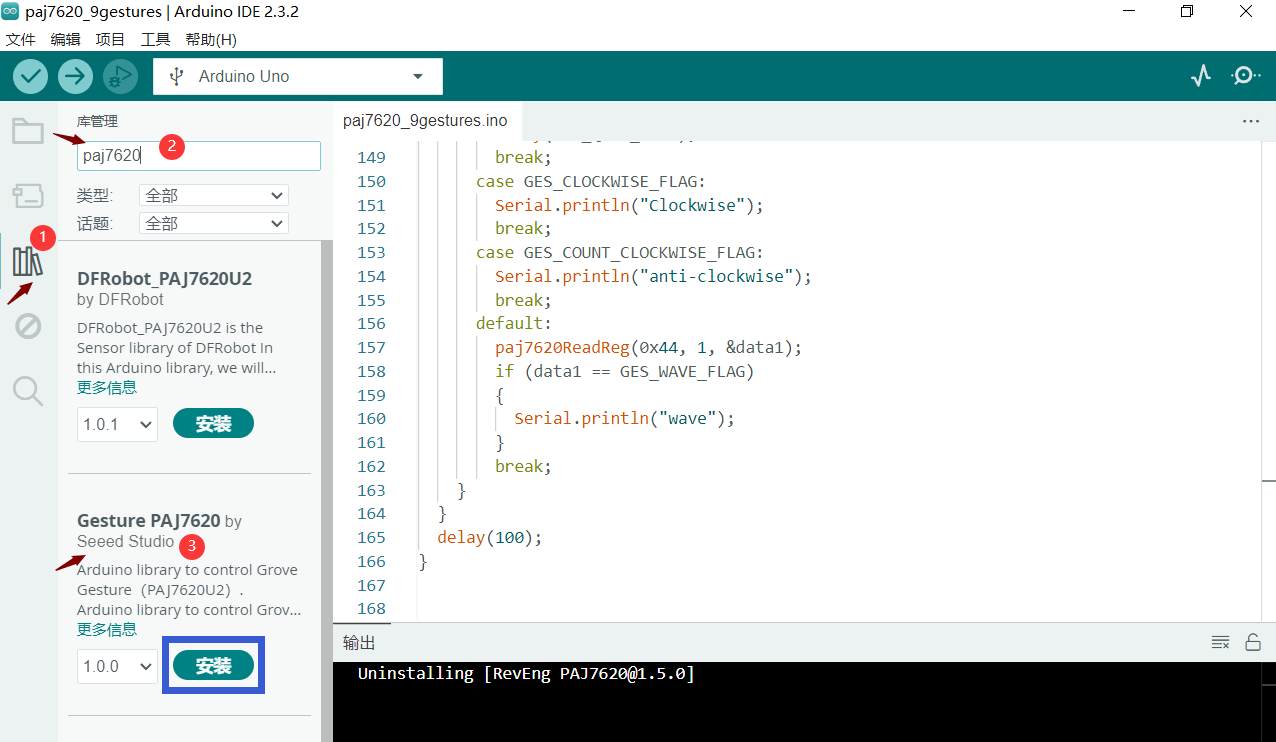

Alt text 点击安装安装后，在示例中会找到“Gesture PAJ7620”示例。该库提供了两个示例脚本，分别用于检测9种和15种手势。需要注意的是，在手势测试时会有0.8秒的反应延迟。

4. 测试代码#

#include <Wire.h>
#include "paj7620.h"

/*
注意：当您想要识别前进/后退手势时，您的手势反应时间必须少于 GES_ENTRY_TIME（0.8 秒）。
您也可以根据实际情况调整反应时间。
*/

#define GES_REACTION_TIME 500 // 可调整反应时间，根据实际情况设置。
#define GES_ENTRY_TIME 800 // 当您想识别前进/后退手势时，手势反应时间必须少于 GES_ENTRY_TIME（0.8秒）。
#define GES_QUIT_TIME 1000 // 手势退出时间，设置为 1 秒。

void setup()
{
    uint8_t error = 0;
    Serial.begin(9600);
    Serial.println("\nPAJ7620U2 测试演示：识别9个手势。");
    error = paj7620Init(); // 初始化 Paj7620 寄存器
    if (error)
    {
        Serial.print("初始化错误，代码：");
        Serial.println(error);
    }
    else
    {
        Serial.println("初始化成功");
    }
    Serial.println("请输入您的手势：\n");
}

void loop()
{
    uint8_t data = 0, data1 = 0, error;

    error = paj7620ReadReg(0x43, 1, &data); // 从 Bank_0_Reg_0x43/0x44 读取手势结果。
    if (!error)
    {
        switch (data)
        {
            case GES_RIGHT_FLAG:  // 识别右手势
                delay(GES_ENTRY_TIME);
                paj7620ReadReg(0x43, 1, &data);
                if(data == GES_FORWARD_FLAG)
                {
                    Serial.println("前进");
                    delay(GES_QUIT_TIME);
                }
                else if(data == GES_BACKWARD_FLAG)
                {
                    Serial.println("后退");
                    delay(GES_QUIT_TIME);
                }
                else
                {
                    Serial.println("右");
                }
                break;

            case GES_LEFT_FLAG:  // 识别左手势
                delay(GES_ENTRY_TIME);
                paj7620ReadReg(0x43, 1, &data);
                if(data == GES_FORWARD_FLAG)
                {
                    Serial.println("前进");
                    delay(GES_QUIT_TIME);
                }
                else if(data == GES_BACKWARD_FLAG)
                {
                    Serial.println("后退");
                    delay(GES_QUIT_TIME);
                }
                else
                {
                    Serial.println("左");
                }
                break;

            case GES_UP_FLAG:  // 识别上手势
                delay(GES_ENTRY_TIME);
                paj7620ReadReg(0x43, 1, &data);
                if(data == GES_FORWARD_FLAG)
                {
                    Serial.println("前进");
                    delay(GES_QUIT_TIME);
                }
                else if(data == GES_BACKWARD_FLAG)
                {
                    Serial.println("后退");
                    delay(GES_QUIT_TIME);
                }
                else
                {
                    Serial.println("上");
                }
                break;

            case GES_DOWN_FLAG:  // 识别下手势
                delay(GES_ENTRY_TIME);
                paj7620ReadReg(0x43, 1, &data);
                if(data == GES_FORWARD_FLAG)
                {
                    Serial.println("前进");
                    delay(GES_QUIT_TIME);
                }
                else if(data == GES_BACKWARD_FLAG)
                {
                    Serial.println("后退");
                    delay(GES_QUIT_TIME);
                }
                else
                {
                    Serial.println("下");
                }
                break;

            case GES_FORWARD_FLAG:  // 识别前进手势
                Serial.println("前进");
                delay(GES_QUIT_TIME);
                break;

            case GES_BACKWARD_FLAG:  // 识别后退手势
                Serial.println("后退");
                delay(GES_QUIT_TIME);
                break;

            case GES_CLOCKWISE_FLAG:  // 识别顺时针手势
                Serial.println("顺时针");
                break;

            case GES_COUNT_CLOCKWISE_FLAG:  // 识别逆时针手势
                Serial.println("逆时针");
                break;

            default:
                paj7620ReadReg(0x44, 1, &data1);
                if (data1 == GES_WAVE_FLAG)  // 识别挥手手势
                {
                    Serial.println("挥手");
                }
                break;
        }
    }
    delay(100);  // 等待 100 毫秒
}

4. 代码说明#

这段代码通过 Paj7620 传感器识别手势并输出相应的指令。这个传感器能够识别多种手势，包括上下左右、前进、后退等。

代码结构#

头文件引入
```
#include <Wire.h>
#include "paj7620.h"
```
- Wire.h: 这个库用于通过 I2C 总线与设备通信。
- paj7620.h: 这是 Paj7620 传感器的库，包含与该传感器的交互函数。

常量定义

#define GES_REACTION_TIME 500 // 可调整反应时间，根据实际情况设置。
#define GES_ENTRY_TIME 800 // 回应前进/后退手势的时间限制（0.8秒)。
#define GES_QUIT_TIME 1000 // 退出的时间（1秒）。

GES_REACTION_TIME: 手势识别的反应时间，可以根据需要调整。
GES_ENTRY_TIME: 调整的时间限制，确保手势在此时间内得到响应。
GES_QUIT_TIME: 识别后所需等待的时间。

初始化设置

void setup()
{
    uint8_t error = 0;
    Serial.begin(9600);
    Serial.println("\nPAJ7620U2 测试演示：识别9个手势。");
    error = paj7620Init(); // 初始化 Paj7620 寄存器
    if (error)
    {
        Serial.print("初始化错误，代码：");
        Serial.println(error);
    }
    else
    {
        Serial.println("初始化成功");
    }
    Serial.println("请输入您的手势：\n");
}

setup()函数用于初始化代码运行时的设置。
开启串口通信并设置波特率为9600。
调用 paj7620Init() 函数来初始化传感器的寄存器。如果返回错误，则输出错误编码；否则，输出初始化成功的信息。

主循环

void loop()
{
    uint8_t data = 0, data1 = 0, error;
    error = paj7620ReadReg(0x43, 1, &data); // 从 Bank_0_Reg_0x43/0x44 读取手势结果。
    if (!error)
    {
        switch (data)
        {
            // 各种手势处理...
        }
    }
    delay(100);  // 等待 100 毫秒
}

loop()函数是程序的主循环，会不断执行。
读取传感器的手势数据（寄存器 0x43）并存储在变量 data 中。
如果读取成功，不同的 case 会根据返回的手势数据执行相应的动作。

手势识别和输出#

在主循环中，通过 switch 语句处理不同的手势识别。下面是一些手势及其相应的逻辑：

右手势

case GES_RIGHT_FLAG:
    delay(GES_ENTRY_TIME);
    paj7620ReadReg(0x43, 1, &data);
    if(data == GES_FORWARD_FLAG)
    {
        Serial.println("前进");
        delay(GES_QUIT_TIME);
    }
    else if(data == GES_BACKWARD_FLAG)
    {
        Serial.println("后退");
        delay(GES_QUIT_TIME);
    }
    else
    {
        Serial.println("右");
    }
    break;

当检测到右手势后，程序会等待 GES_ENTRY_TIME 毫秒，之后再次读取手势数据。
如果是“前进”或“后退”的手势，则分别输出相应的信息，并在输出后再等待 GES_QUIT_TIME 毫秒。
如果检测到的手势不是“前进”或“后退”，则输出“右”。

其他手势
- 各个手势（左、上、下、前进、后退、顺时针、逆时针）使用类似的逻辑进行处理。

挥手手势

default:
    paj7620ReadReg(0x44, 1, &data1);
    if (data1 == GES_WAVE_FLAG)
    {
        Serial.println("挥手");
    }
    break;

如果未检测到特定手势，程序会检查是否为挥手手势，并输出相关信息。

5. 测试结果#

按照接线图连接模块并烧录程序，上电后，打开串口监视器并设置波特率为9600，当在模块前方展示手势时，串口监视器将实时显示对应的手势识别结果，如“前进”、“后退”等。
