Arduino

1. Arduino简介

Arduino是一种开源电子原型平台，设计目的是为开发者、教育工作者和爱好者提供一个易于使用的环境，以创建互动电子项目。自2005年推出以来，Arduino因其简洁的编程接口和易于连接的硬件而受到广泛欢迎。Arduino硬件包括多种开发板，如Arduino UNO、MEGA等，用户可以通过Arduino IDE编写和上传代码，利用C/C++语言直接控制各类传感器和执行器。Arduino广泛应用于机器人、智能家居、自动化控制、艺术创作等各个领域，适合各个层次的学习者。

2. 连接图

3. 测试代码

• 下载资料：Arduino

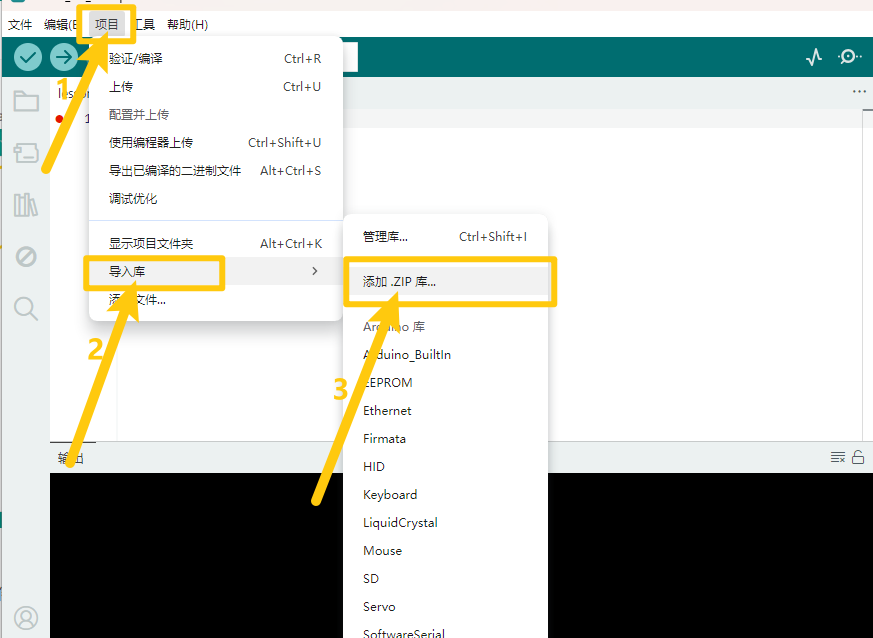

• 打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

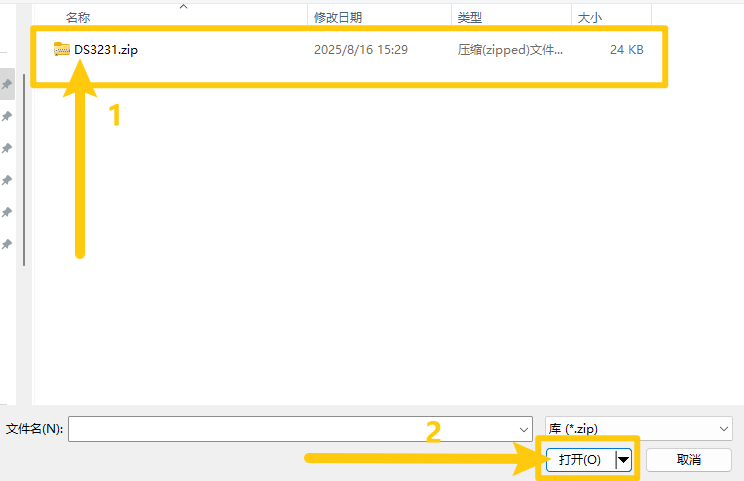

• 找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。

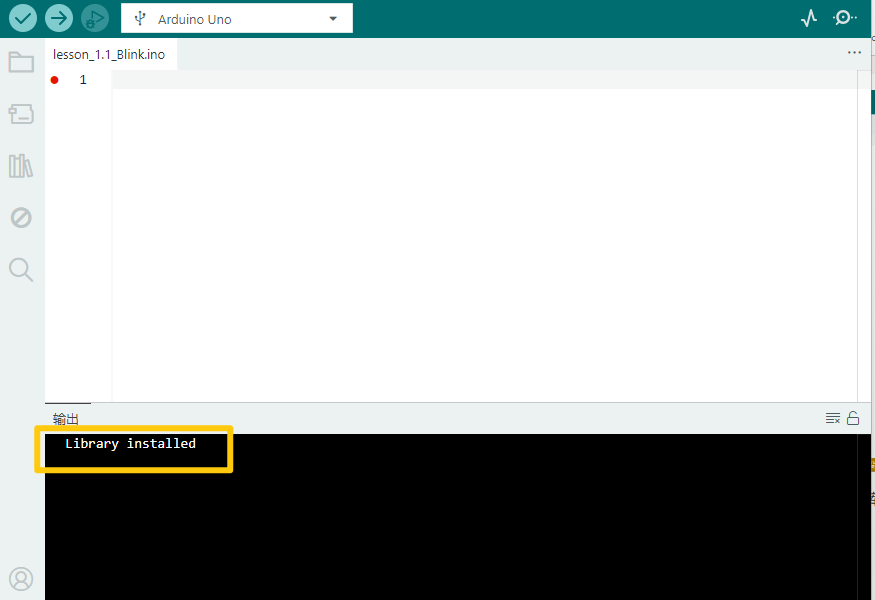

• 安装成功出现的界面。



#include <DS3231.h>
#include <Wire.h>

DS3231 clock;

bool century = false;
bool h12Flag;
bool pmFlag;
byte alarmDay, alarmHour, alarmMinute, alarmSecond, alarmBits;
bool alarmDy, alarmH12Flag, alarmPmFlag;

void setup() {
    // Start the I2C interface
    Wire.begin();
    // Start the serial interface
    Serial.begin(57600);
}

void loop() {
    // send what's going on to the serial monitor.
    // Start with the year
    Serial.print("2");
    if (century) {
        Serial.print("1");
    } else {
        Serial.print("0");
    }
    Serial.print(clock.getYear(), DEC);
    Serial.print(' ');

    // then the month
    Serial.print(clock.getMonth(century), DEC);
    Serial.print(" ");

    // then the date
    Serial.print(clock.getDate(), DEC);
    Serial.print(" ");

    // and the day of the week
    Serial.print(clock.getDoW(), DEC);
    Serial.print(" ");

    // Finally the hour, minute, and second
    Serial.print(clock.getHour(h12Flag, pmFlag), DEC);
    Serial.print(" ");
    Serial.print(clock.getMinute(), DEC);
    Serial.print(" ");
    Serial.print(clock.getSecond(), DEC);

    // Add AM/PM indicator
    if (h12Flag) {
        if (pmFlag) {
            Serial.print(" PM ");
        } else {
            Serial.print(" AM ");
        }
    } else {
        Serial.print(" 24h ");
    }

    // Display the temperature
    Serial.print("T=");
    Serial.print(clock.getTemperature(), 2);

    // Tell whether the time is (likely to be) valid
    if (clock.oscillatorCheck()) {
        Serial.print(" O+");
    } else {
        Serial.print(" O-");
    }

    // Indicate whether an alarm went off
    if (clock.checkIfAlarm(1)) {
        Serial.print(" A1!");
    }

    if (clock.checkIfAlarm(2)) {
        Serial.print(" A2!");
    }

    // New line on display
    Serial.println();

    // Display Alarm 1 information
    Serial.print("Alarm 1: ");
    clock.getA1Time(alarmDay, alarmHour, alarmMinute, alarmSecond, alarmBits, alarmDy, alarmH12Flag, alarmPmFlag);
    Serial.print(alarmDay, DEC);
    if (alarmDy) {
        Serial.print(" DoW");
    } else {
        Serial.print(" Date");
    }
    Serial.print(' ');
    Serial.print(alarmHour, DEC);
    Serial.print(' ');
    Serial.print(alarmMinute, DEC);
    Serial.print(' ');
    Serial.print(alarmSecond, DEC);
    Serial.print(' ');

    if (alarmH12Flag) {
        if (alarmPmFlag) {
            Serial.print("pm ");
        } else {
            Serial.print("am ");
        }
    }

    if (clock.checkAlarmEnabled(1)) {
        Serial.print("enabled");
    }
    Serial.println();

    // Display Alarm 2 information
    Serial.print("Alarm 2: ");
    clock.getA2Time(alarmDay, alarmHour, alarmMinute, alarmBits, alarmDy, alarmH12Flag, alarmPmFlag);
    Serial.print(alarmDay, DEC);
    if (alarmDy) {
        Serial.print(" DoW");
    } else {
        Serial.print(" Date");
    }
    Serial.print(" ");
    Serial.print(alarmHour, DEC);
    Serial.print(" ");
    Serial.print(alarmMinute, DEC);
    Serial.print(" ");

    if (alarmH12Flag) {
        if (alarmPmFlag) {
            Serial.print("pm");
        } else {
            Serial.print("am");
        }
    }

    if (clock.checkAlarmEnabled(2)) {
        Serial.print("enabled");
    }

    // display alarm bits
    Serial.println();
    Serial.print("Alarm bits: ");
    Serial.println(alarmBits, BIN);
    Serial.println();

    delay(1000);
}

4. 代码说明

在使用本代码之前，请确保您已加载DS3231库。上传代码后，打开串口监视器并设置波特率为57600，您将看到DS3231检测到的日期、时间、温度、闹钟等相关信息。这段代码使用DS3231RTC模块，与Arduino进行I2C通信来获取当前的系统时间和温度。

5. 测试结果

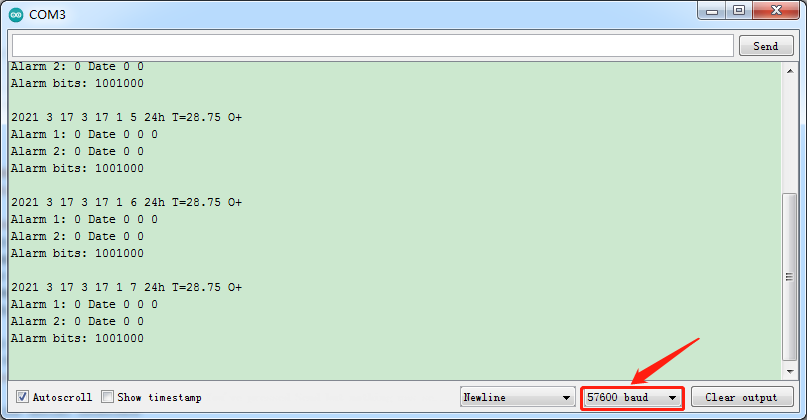

上传代码完成后，通过串口监视器观察到的输出应包括当前的年、月、日、星期、小时、分钟、秒钟以及温度信息，如下图所示：
