Arduino

1. Arduino简介

Arduino是一种开源电子原型平台，受到开发者和爱好者的广泛欢迎。它由硬件和软件组成，硬件包括多种开发板，如Arduino UNO、MEGA等，软件主要是Arduino IDE，用于编写和上传代码到开发板上。Arduino适用于许多项目，包括机器人、传感器控制和物联网应用。由于其简单易用的特性和庞大的社区支持，Arduino是学习编程和电子学的理想选择。

2. 接线图

3. 测试代码

int distance = 0; // 定义一个用来接收距离的变量
int EchoPin = 13; // Echo引脚接D13
int TrigPin = 12; // Trig引脚接D12

float checkdistance() { // 获取距离
    // 预先给出一个短的低电平，以确保一个干净的高脉冲:
    digitalWrite(TrigPin, LOW);
    delayMicroseconds(2);

    // 传感器由10微秒或更长时间的高脉冲触发
    digitalWrite(TrigPin, HIGH);
    delayMicroseconds(10);
    digitalWrite(TrigPin, LOW);

    // 读取来自传感器的信号:一个高电平脉冲，
    // 其持续时间是指从发送ping命令到接收物体回波的时间(以微秒计)
    float distance = pulseIn(EchoPin, HIGH) / 58.00; // 换算成距离
    delay(10);
    return distance;
}

void setup() {
    Serial.begin(9600); // 设置波特率为9600
    pinMode(TrigPin, OUTPUT); // Trig引脚为输出
    pinMode(EchoPin, INPUT);  // Echo引脚为输入
}

void loop() {
    distance = checkdistance();
    if (distance < 2 || distance >= 400) { // 在范围外打印“-1”
        Serial.println("-1");
        delay(100);
    } else { // 打印距离，单位厘米
        Serial.print("distance:");
        Serial.print(distance);
        Serial.println("cm");
        delay(100);
    }
}

4. 代码说明

HC-SR04超声波传感器的最大测试距离为3-4米，最小测试距离为2厘米。代码设置检测距离小于2厘米或者大于等于400厘米时，串口监视器显示“-1”。在电脑的串口监视器中显示传感器和障碍物之间的距离。

5. 测试结果

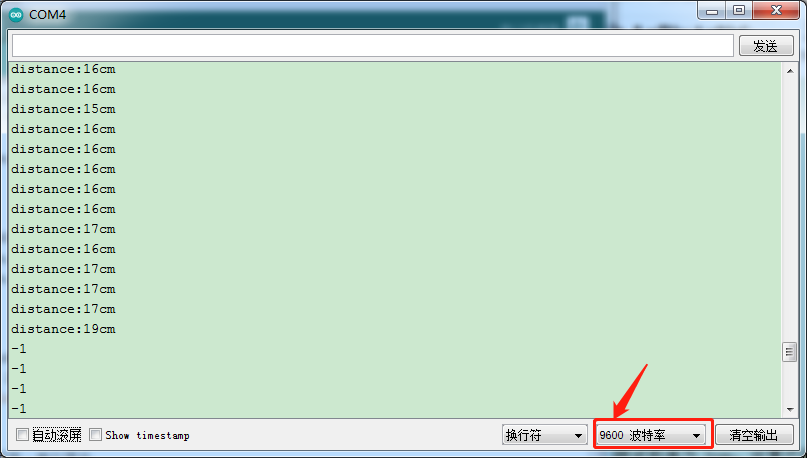

上传测试代码成功后，利用USB上电，打开串口监视器并设置波特率为9600。如果障碍物在测试范围外，串口监视器显示“-1”；否则，将显示超声波传感器与前方障碍物之间的距离，单位为厘米，如下图所示。
