1. Arduino简介#

Arduino是一个开源电子原型平台，适合希望进入电子和编程领域的初学者和开发者。它由硬件和软件组成，硬件包括多种类型的开发板，如Arduino UNO和MEGA。Arduino IDE提供了一个简单的环境，用于编写和上传代码到开发板。通过使用Arduino，用户可以轻松实现各种电子项目，如机器人、传感器控制、自动化等。Arduino的图形化编程（如Mixly和Scratch）和丰富的社区资源使得学习变得轻松有趣，并鼓励用户进行创造性思维。

2. 接线图#

红外发射传感器接线图

红外接收传感器接线图（注：本产品里不包含红外接收传感器模块）

这两个模块不能同时接在同一个控制板上使用，接收和发射有冲突。

3. 测试代码#

  • 下载资料：Arduino

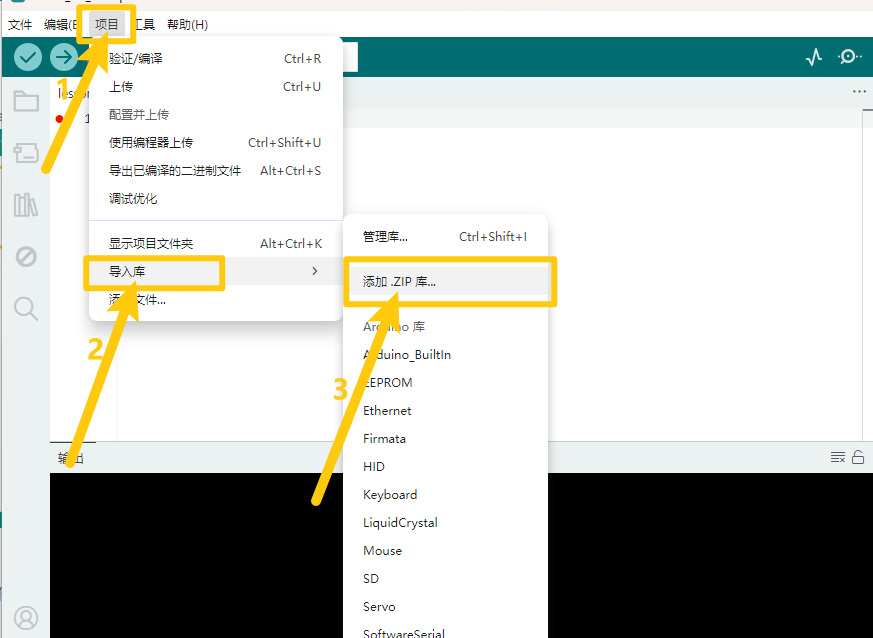

  • 打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

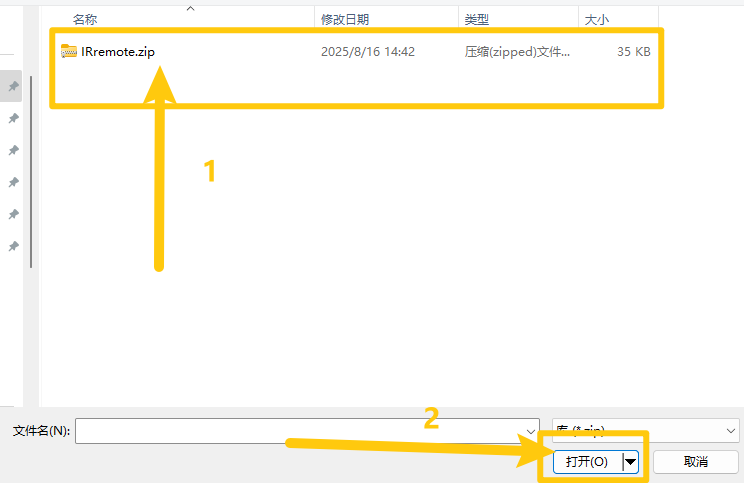

  • 找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。

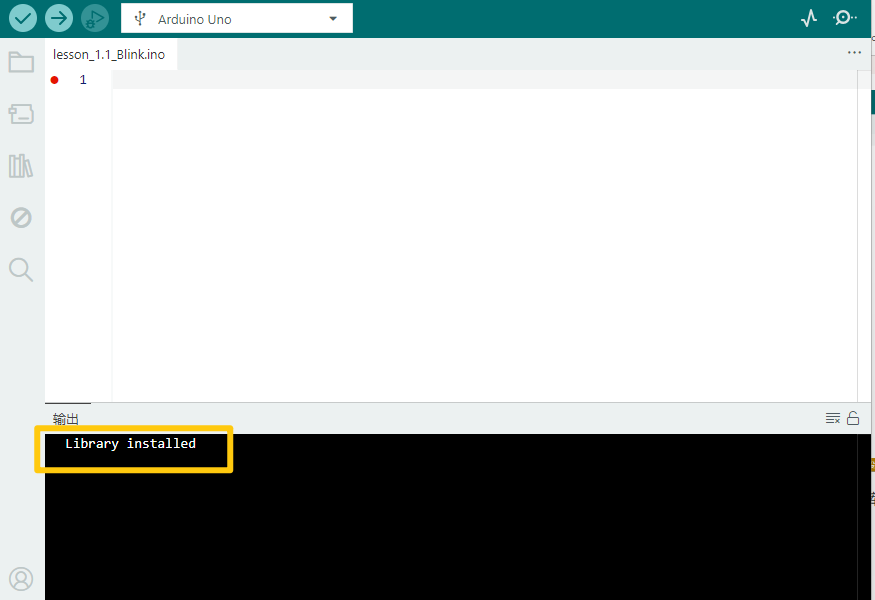

  • 安装成功出现的界面。

发射代码

#include <IRremote.h>

IRsend irsend;

void setup() {
    Serial.begin(9600);
}

void loop() {
    for (int i = 0; i < 50; i++) {
        irsend.sendSony(0xa90, 12); // Sony电视电源开关编码
        delay(40);
    }
}

接收代码

#include <IRremote.h>

int RECV_PIN = 11; // 定义数字口11
IRrecv irrecv(RECV_PIN);
decode_results results;

void setup() {
    Serial.begin(9600); // 设置波特率
    irrecv.enableIRIn(); // 使能红外接收
}

void loop() {
    if (irrecv.decode(&results)) {
        Serial.println(results.value, HEX); // 显示数据
        irrecv.resume();
    }
}

4. 测试结果#

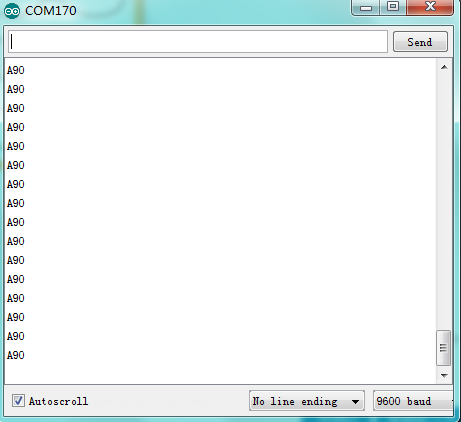

按照上图分别接好线，烧录好代码；上电后，红外发射传感器对准红外接收传感器发送信号，红外发射传感器和红外接收传感器的D1灯快速闪烁，将接了红外接收传感器的Arduino板接到电脑，我们可以在串口监视器显示“A90”，如下图所示。
