Arduino

1. Arduino简介

Arduino是一款开源电子原型平台，广泛用于构建互动项目。它由硬件和软件组成，硬件包括多种型号的开发板（如Arduino UNO、MEGA等），而软件主要是Arduino IDE，用于编写和上传代码。Arduino编程基于C/C++语言，语法简单易懂，特别适合初学者。通过各种传感器和模块，Arduino能够实现从基本的LED闪烁到复杂的自动化控制等多种应用。其社区的支持和丰富的资源，使得Arduino成为教育和DIY项目的理想选择。

2. 连接图

3. 测试代码

• 下载文件：Arduino

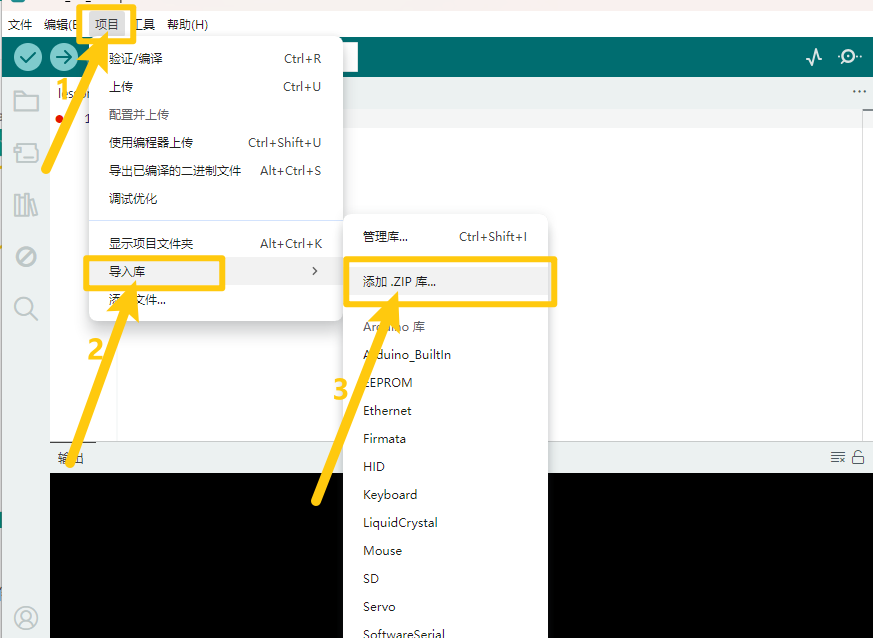

• 打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

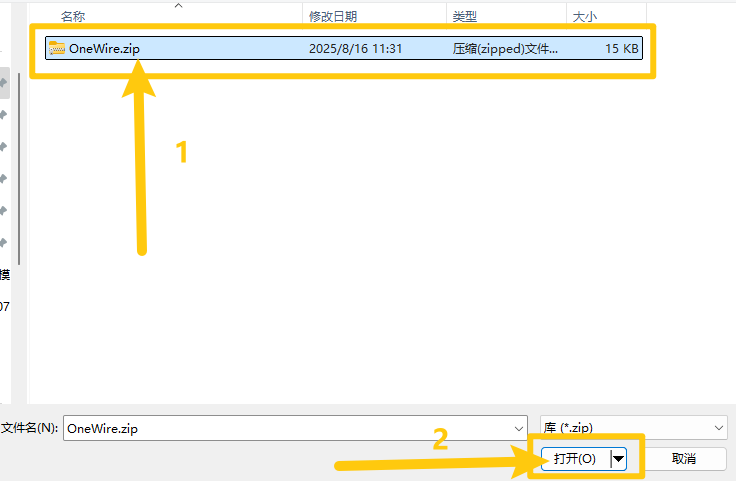

• 找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。

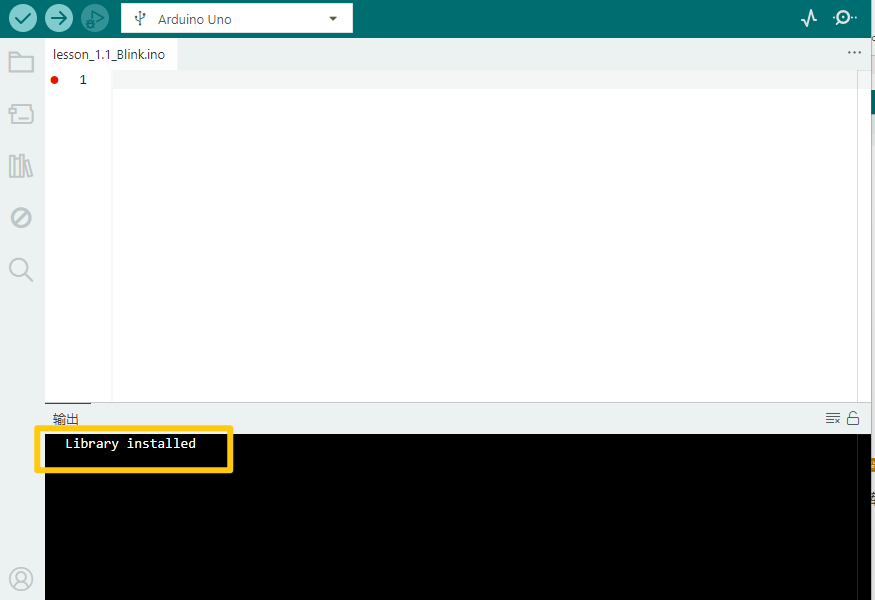

• 安装成功出现的界面。



#include <OneWire.h>

int DS18S20_Pin = 3; // 定义数字口3
OneWire ds(DS18S20_Pin);

void setup(void) {
    Serial.begin(9600); // 设置波特率
}

void loop() {
    float temperature = getTemp(); // 调用函数计算温度值
    Serial.println(temperature); // 显示温度值，并自动换行
    delay(100); // 延迟0.1S
}

float getTemp() {
    // returns the temperature from one DS18S20 in DEG Celsius
    byte data[12];
    byte addr[8];

    if (!ds.search(addr)) {
        // no more sensors on chain, reset search
        ds.reset_search();
        return -1000;
    }

    if (OneWire::crc8(addr, 7) != addr[7]) {
        Serial.println("CRC is not valid!");
        return -1000;
    }

    if ((addr[0] != 0x10) && (addr[0] != 0x28)) {
        Serial.print("Device is not recognized");
        return -1000;
    }

    ds.reset();
    ds.select(addr);
    ds.write(0x44, 1); // start conversion, with parasite power on at the end
    byte present = ds.reset();
    ds.select(addr);
    ds.write(0xBE); // Read Scratchpad

    for (int i = 0; i < 9; i++) { // we need 9 bytes
        data[i] = ds.read();
    }

    ds.reset_search();
    byte MSB = data[1];
    byte LSB = data[0];
    float tempRead = ((MSB << 8) | LSB); // using two's complement
    float TemperatureSum = tempRead / 16;
    return TemperatureSum;
}

4. 测试结果

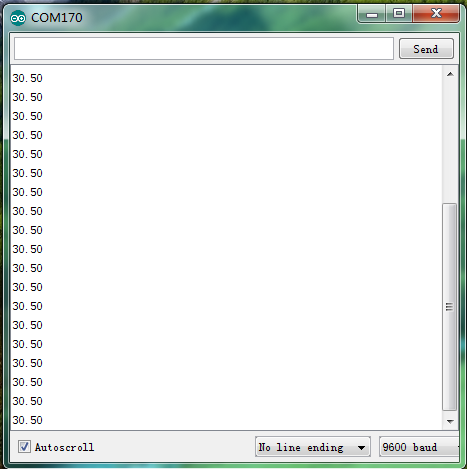

按照上图接好线，烧录好代码，上电后，通电后，您可以在软件串口监视器中看到当前环境温度值，如下图所示。
