3.6.12 智能语音风扇#
3.6.12.1 简介#
如今市面上有很多的语音控制风扇，再也不像以前需要手动去调节风扇了，你只需要对着它喊出它的名称并告诉它你要它执行的命令就可以了，比如开风扇关风扇，一档，二档，三档等操作。本次课程我们就是基于语音模块做一个语音控制风扇模块的实验。
3.6.12.2 控制指令表#
命令参数表：
命令码 |
命令词 |
命令回复 |
|---|---|---|
19 |
打开风扇 |
风扇已打开 |
20 |
风扇调到一档，风扇一档 |
风扇已调到一档 |
21 |
风扇调到二档，风扇二档 |
风扇已调到二档 |
22 |
风扇调到三档，风扇三档 |
风扇已调到三档 |
23 |
关闭风扇 |
风扇已关闭 |

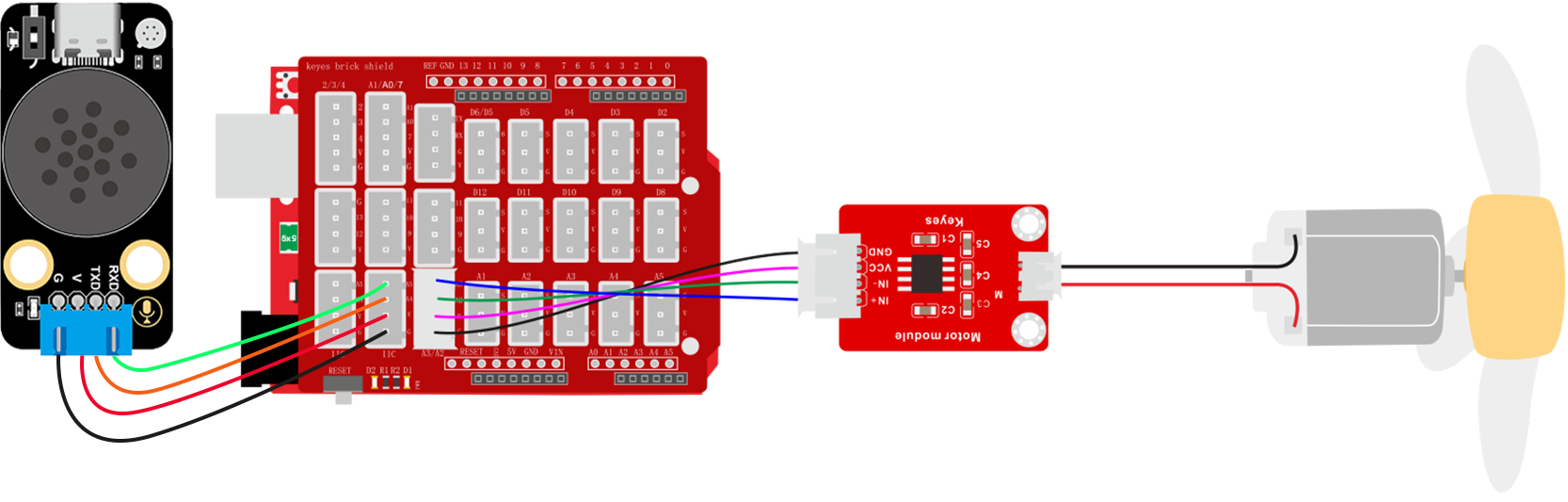

3.6.12.3 接线图#

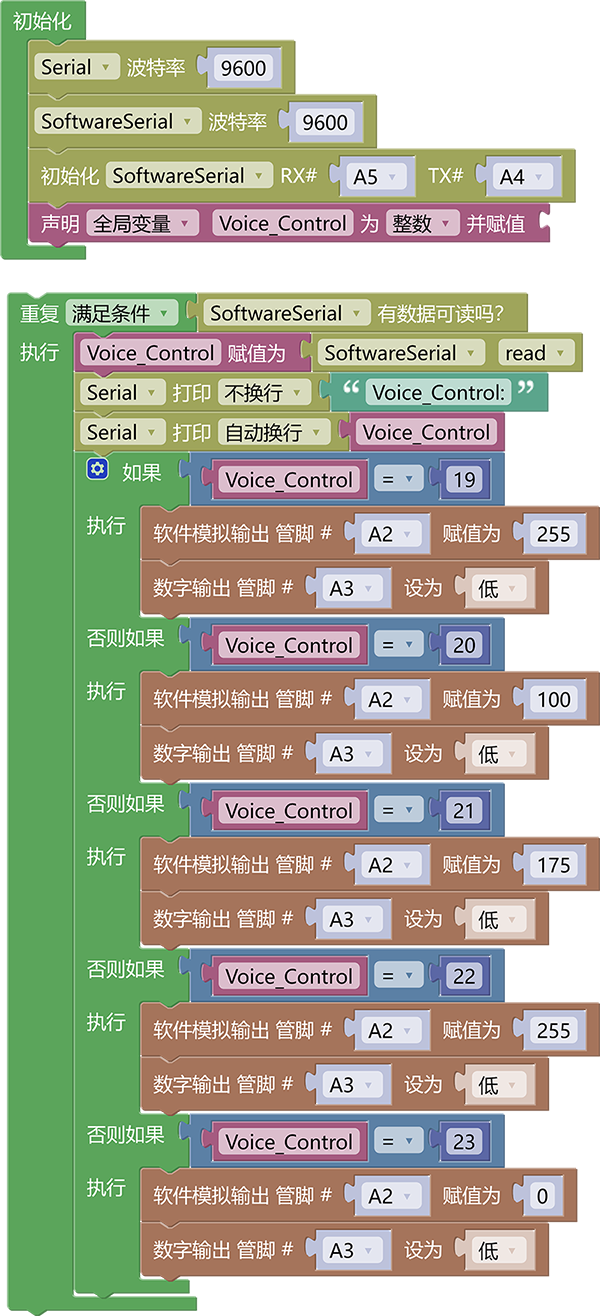

3.6.12.4 代码#
3.6.12.5 代码说明#
① 设置串口以及模拟串口的波特率为9600，设置模拟串口引脚为RX：A5，TX：A4，设置全局变量Voice_Control用于存放语模块发送过来的命令码
② 搭建接收命令码代码并将命令码复制给变量Voice_Control
③ 对变量Voice_Control进行判断等于19为打开风扇，等于20为风扇一档，等于21为风扇二档，等于22为风扇三档，等于23为关闭风扇，因为我们需要对电机的转速进行控制，所有我们使用到了一个软件模拟输出的代码块，这个代码块是可以给没有PWM输出功能的引脚输出模拟PWM信号达到控制效果。
3.6.12.6 代码结果#
上传代码成功后，使用唤醒词“小智小智”唤醒小智语音模块，他会回答你“我在”然后你就可以使用命令词进行控制它了，如当前教程，我们就可以这样
打开风扇示例： 你：“小智小智” ，小智：“我在”，你：“打开风扇” ，小智：“风扇已打开”
风扇一档示例： 你：“小智小智” ，小智：“我在”，你：“风扇调到一档” 或 “风扇一档” ，小智：“风扇已调到一档”
风扇二档示例： 你：“小智小智” ，小智：“我在”，你：“风扇调到二档” 或 “风扇二档” ，小智：“风扇已调到二档”
风扇三档示例： 你：“小智小智” ，小智：“我在”，你：“风扇调到三档” 或 “风扇三档” ，小智：“风扇已调到三档”
关闭风扇示例： 你：“小智小智” ，小智：“我在”，你：“关闭风扇”，小智：“风扇已关闭”
