2.2.5 WiFi读取温度与湿度#

2.2.5.1 简介#

前面我们学习了如何读取单个数据，那么如果有两个数据了呢？其实跟单个数据一样只需要添加对应数据发送的代码块然后添加数据即可。如下我们读取温度以及湿度。

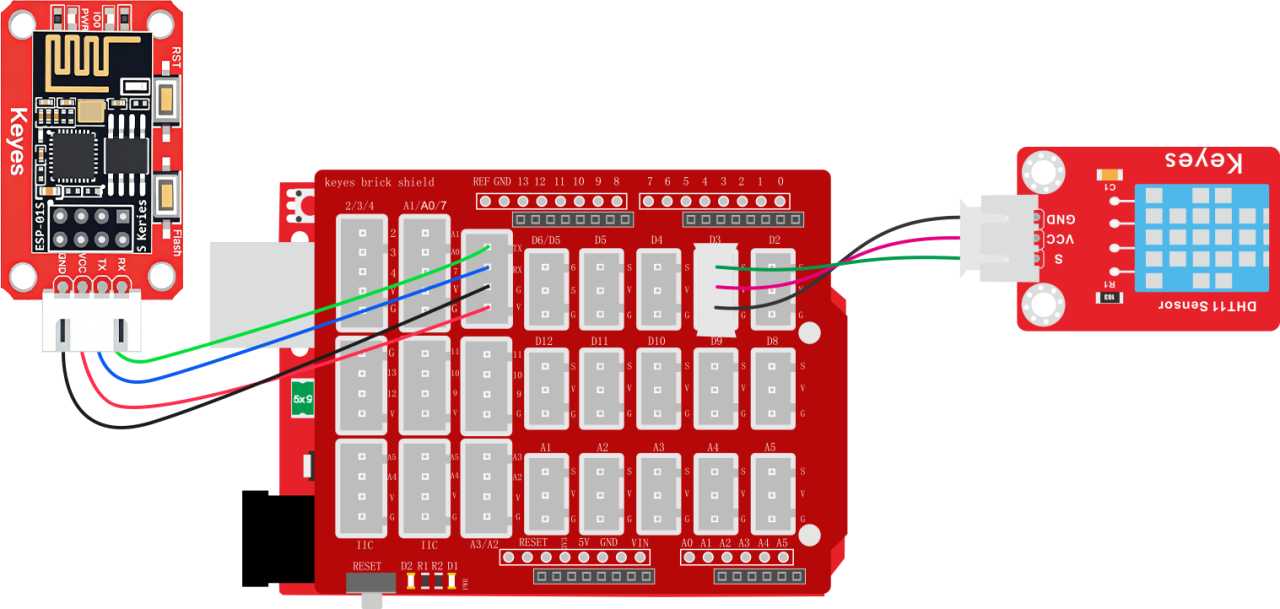

2.2.5.2 接线#

注意：UNO代码上传完毕后再将ESP-01S模块连接到UNO扩展板上，连接时注意ESP-01S模块接口的线序，GND对应黑色线，VCC对应红色线，不要接错！！！

a66

2.2.5.3 ESP-01S 代码#

注意：波特率需要慢一点不能太快，因为数据传输太快容易丢失数据！！建议波特率为“750”

请注意，你需要将SSID 名称与PASSWD 密码修改成你需要连接的WiFi的，并且这个WiFi需要是2.4GHz频段的。

#include <ESP01_Wed.h>

char* WiFi_SSID = "LiuTest";       //你的wifi名称
char* WiFi_Password = "88888888";  //你的wifi密码

// 创建库对象
ESP01_Wed webInterface(WiFi_SSID, WiFi_Password, 750);  // SSID, 密码, 串口波特率

void setup() {
  // 初始化库
  webInterface.begin();

  // 添加传感器显示，将不需要显示的直接注释掉对应的代码即可
  //   webInterface.addSensor("Water Detect", "water", "waterValue");              //水滴传感器数据显示
    webInterface.addSensor("Temperature(&deg;C)", "temperature", "tempValue");  //温度数据显示
    webInterface.addSensor("Humidity(%RH)", "humidity", "humidityValue");       //湿度数据显示
  //   webInterface.addSensor("LIGHT", "light", "lightValue");                     //光敏传感器数据显示
  //   webInterface.addSensor("Ultrasonic(cm)", "ultrasonic", "ultraValue");       //超声波距离数据显示
  //   webInterface.addSensor("Smoke", "smoke", "smokeValue");                     //烟雾传感器数据显示
  //   webInterface.addSensor("Alcohol", "alcohol", "alcoholValue");               //酒精传感器数据显示
  //   webInterface.addSensor("Soil Moisture", "soil", "soilValue");               //土壤湿度传感器数据显示
    // webInterface.addSensor("Pot", "pot", "potValue");                           //电位器数据显示器

  // 添加控制按钮，将不需要的按键直接注释掉对应的代码即可
  // webInterface.addToggleButton("Red LED", "RED_LED:1", "RED_LED:0");        //添加红光灯控制按键
  // webInterface.addToggleButton("Green LED", "GREEN_LED:1", "GREEN_LED:0");  //添加绿光灯控制按键
  // webInterface.addToggleButton("Blue LED", "BLUE_LED:1", "BLUE_LED:0");     //添加蓝光灯控制按键
//   webInterface.addToggleButton("White LED", "WHITE_LED:1", "WHITE_LED:0");  //添加白光灯控制按键
//   webInterface.addToggleButton("Relay", "RELAY:1", "RELAY:0");              //添加继电器模块控制按键
//   webInterface.addToggleButton("Laser", "LASER:1", "LASER:0");              //添加激光模块控制按键
//   webInterface.addToggleButton("Water Pump", "PUMP:1", "PUMP:0");           //添加水泵控制按键
//   webInterface.addToggleButton("Motor", "MOTOR:1", "MOTOR:0");              //添加电机控制按键
//   webInterface.addToggleButton("Servo", "SERVO:1", "SERVO:0");              //添加舵机控制按键

  // 打印IP地址
  Serial.print("Web server IP: ");
  Serial.println(webInterface.getIP());
}

void loop() {
  // 主循环
  webInterface.loop();
}

2.2.5.4 ESP-01S 代码说明#

打开ESP01_S代码中的代码文件，将不用显示的按键以及传感器数据显示注释掉，将温度与湿度数据显示取消注释即可（你也可以使用快捷键Ctrl + /，鼠标光标点击到需要注释的代码行或选中的代码多行代码按Ctrl + /即可达到注释或者取消注释的效果）

2.2.5.5 UNO 代码#

注意：串口波特率一定要与ESP8266的波特率匹配。波特率为“750”

#include <dht11.h> //导入库
dht11 DHT;
#define DHT11_PIN 3  //定义DHT11为数字口3

// 用于存储从串口接收到的控制指令字符串
String WiFi_Control = "";

void dht11_chk() {
  int chk;
  chk = DHT.read(DHT11_PIN);  // READ DATA
  switch (chk) {
    case DHTLIB_OK:
      break;
    case DHTLIB_ERROR_CHECKSUM:  //校检和错误返回
      break;
    case DHTLIB_ERROR_TIMEOUT:  //超时错误返回
      break;
    default:
      break;
  }
}

void setup() {
  // 初始化串口通信，波特率设置为750（注意：非标准波特率，需确保通信双方一致）
  Serial.begin(750);

  // 将引脚设置为输入模式
  pinMode(DHT11_PIN, INPUT);
}

void loop() {
  //检查DHT11数据是否正常
  dht11_chk();
  //读取传感器数据
  int TempValue = DHT.temperature;
  int HumValue = DHT.humidity;

  // 检查串口是否有数据可读
  if (Serial.available()) {
    // 读取直到换行符('\n')的数据，并转换为String类型
    WiFi_Control = Serial.readStringUntil('\n');

    // 去除字符串首尾的空白字符（如回车、空格等）
    WiFi_Control.trim();

    // 将接收到的指令回传到串口，便于调试
    Serial.print("WiFi_Control:");
    Serial.println(WiFi_Control);
  }

  // 判断接收到的指令内容是否是发送数据指令"SENSOR_READ"
  if (WiFi_Control == "SENSOR_READ") {
    //请注意串口发送的数据格式为 “名称:数据”，如温度的值是25就是“TEMP:25”
    Serial.println("TEMP:" + String(TempValue));  //发送温度数据给ESP-01S
    Serial.println("HUM:" + String(HumValue));    //发送湿度数据给ESP-01S
  }
  // 清除指令字符串，避免重复执行
  WiFi_Control = "";
}

2.2.5.6 UNO代码说明#

① 前面的基础框架wifi读取电位器值的代码一样，区别就在后面的读取数据代码上

② 使用if判断是否接收到ESP-01S模块发送的字符SENSOR_READ，如果是就使用串口打印函数发送数据给ESP-01S模块

③ 发送方式假如需要发送温度值25给ESP-01S模块显示到网页上发送格式如下:Serial.println("TEMP" + String(25))，湿度也是以同样方式发送的

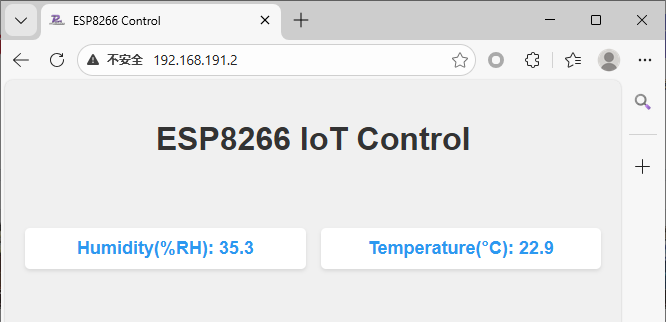

2.2.5.7 代码结果#

分别将ESP-01S与UNO开发板的代码上传成功后，将ESP-01S连接到UART口。按一下“ESP-01S Arduino wifi转串口扩展板”上的RST按键使ESP-01S模块复位重新连接WiFi并通过UNO开发板的串口打印IP地址，然后再连接同一个wifi设备的浏览器中输入IP搜索进入网页控制页面。

a69
