2.4.5 智能家居系统#
2.4.5.1 简介#
使用语音模块控制与WiFi局域网控制开灯，读取温度，湿度，光敏值，超声波测距值。

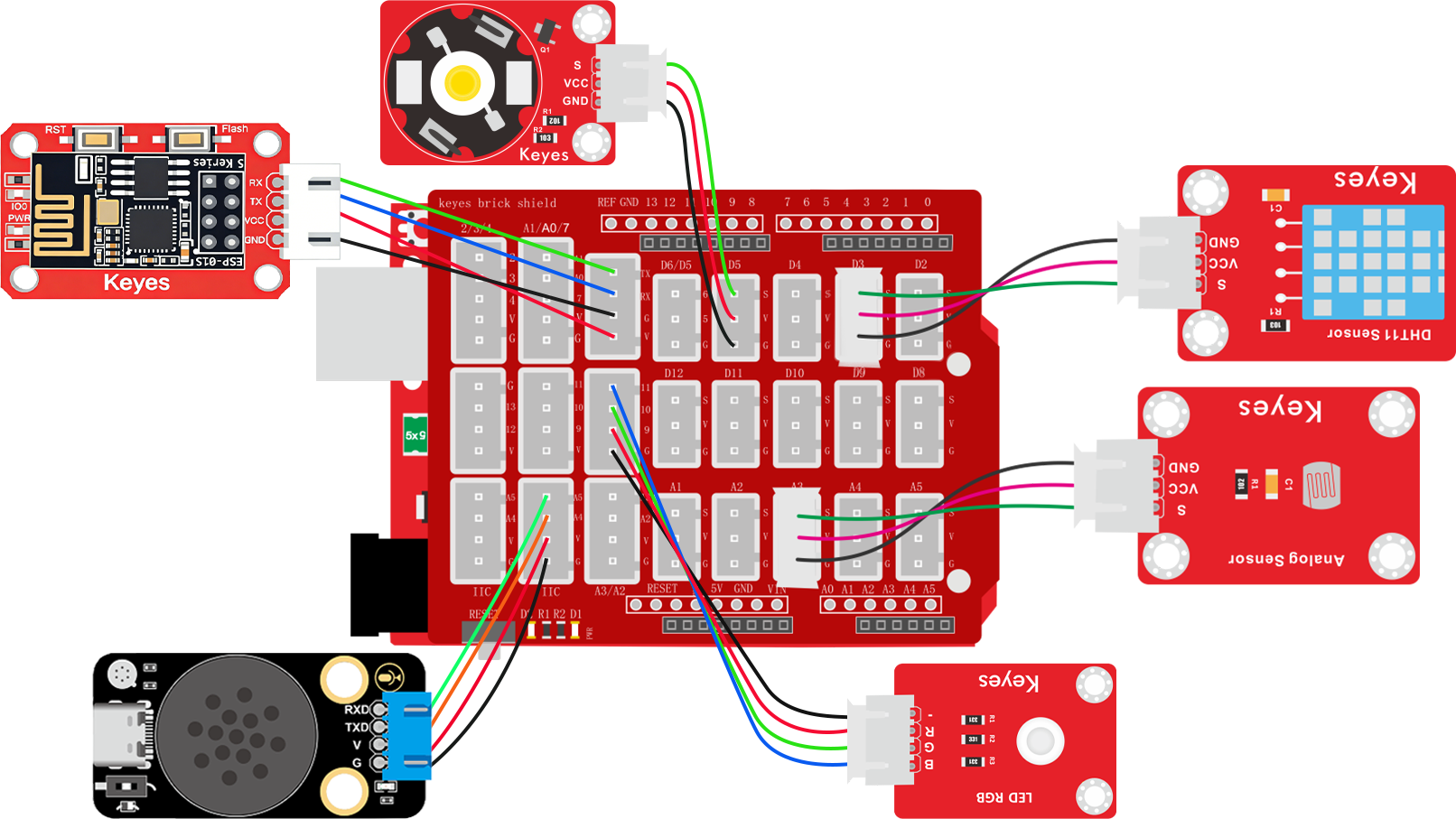

2.4.5.2 接线图#
注意：UNO代码上传完毕后再将ESP-01S模块连接到UNO扩展板上，连接时注意ESP-01S模块接口的线序，GND对应黑色线，VCC对应红色线，不要接错！！！
2.4.5.3 ESP01-S 代码#
请注意，你需要将SSID 名称与PASSWD 密码修改成你需要连接的WiFi的，并且这个WiFi需要是2.4GHz频段的。
#include <ESP01_Wed.h>
char* WiFi_SSID = "LiuTest"; //你的wifi名称
char* WiFi_Password = "88888888"; //你的wifi密码
// 创建库对象
ESP01_Wed webInterface(WiFi_SSID, WiFi_Password, 750); // SSID, 密码, 串口波特率
void setup() {
// 初始化库
webInterface.begin();
// 添加传感器显示，将不需要显示的直接注释掉对应的代码即可
// webInterface.addSensor("Water Detect", "water", "waterValue"); //水滴传感器数据显示
webInterface.addSensor("Temperature(°C)", "temperature", "tempValue"); //温度数据显示
webInterface.addSensor("Humidity(%RH)", "humidity", "humidityValue"); //湿度数据显示
webInterface.addSensor("LIGHT", "light", "lightValue"); //光敏传感器数据显示
// webInterface.addSensor("Ultrasonic(cm)", "ultrasonic", "ultraValue"); //超声波距离数据显示
// webInterface.addSensor("Smoke", "smoke", "smokeValue"); //烟雾传感器数据显示
// webInterface.addSensor("Alcohol", "alcohol", "alcoholValue"); //酒精传感器数据显示
// webInterface.addSensor("Soil Moisture", "soil", "soilValue"); //土壤湿度传感器数据显示
// webInterface.addSensor("Pot", "pot", "potValue"); //电位器数据显示器
// 添加控制按钮，将不需要的按键直接注释掉对应的代码即可
webInterface.addToggleButton("Red LED", "RED_LED:1", "RED_LED:0"); //添加红光灯控制按键
webInterface.addToggleButton("Green LED", "GREEN_LED:1", "GREEN_LED:0"); //添加绿光灯控制按键
webInterface.addToggleButton("Blue LED", "BLUE_LED:1", "BLUE_LED:0"); //添加蓝光灯控制按键
webInterface.addToggleButton("White LED", "WHITE_LED:1", "WHITE_LED:0"); //添加白光灯控制按键
// webInterface.addToggleButton("Relay", "RELAY:1", "RELAY:0"); //添加继电器模块控制按键
// webInterface.addToggleButton("Laser", "LASER:1", "LASER:0"); //添加激光模块控制按键
// webInterface.addToggleButton("Water Pump", "PUMP:1", "PUMP:0"); //添加水泵控制按键
// webInterface.addToggleButton("Motor", "MOTOR:1", "MOTOR:0"); //添加电机控制按键
// webInterface.addToggleButton("Servo", "SERVO:1", "SERVO:0"); //添加舵机控制按键
// 打印IP地址
Serial.print("Web server IP: ");
Serial.println(webInterface.getIP());
}
void loop() {
// 主循环
webInterface.loop();
}
2.4.5.4 UNO 代码#
// 引入SoftwareSerial库，用于创建软串口通信
#include <SoftwareSerial.h>
#include <dht11.h>
//创建DHT11对象
dht11 DHT;
#define DHT11_PIN 3 //定义DHT11为数子口3
// 创建软串口对象，使用A5作为RX引脚接收数据，A4作为TX引脚发送数据
SoftwareSerial mySerial(A5, A4);
// 定义变量用于存储从语音模块接收到的控制码
volatile int Voice_Control = 0; // 初始化为0，确保首次判断时不触发任何指令
// 用于存储从串口接收到的控制指令字符串
String WiFi_Control = "";
// 定义连接的引脚号
int redLedPin = 9;
int greenLedPin = 10;
int blueLedPin = 11;
int whiteLedPin = 5;
int lightPin = A3;
/*
函数功能：通过串口发送具有固定帧格式的数据包
数据包格式：帧头(0xAA 0x55) + 消息号数据 + 数据1 + 数据2 + 帧尾(0x55 0xAA)
输入参数说明：
---Message_Number ：消息号，用于标识命令类型 <必需填写>
---data1 ：第一个数据参数 <如果没有数据就输入0>
---data2 ：第二个数据参数 <如果没有数据就输入0>
*/
void Uart_SendCmd(int Message_Number, int data1, int data2) {
// 发送帧头：固定字节0xAA和0x55，用于标识数据包的开始
mySerial.write(0XAA);
mySerial.write(0X55);
// 发送消息号，标识具体的命令类型
mySerial.write(Message_Number);
// 发送两个数据参数
mySerial.write(data1);
mySerial.write(data2);
// 发送帧尾：固定字节0x55和0xAA，用于标识数据包的结束
mySerial.write(0X55);
mySerial.write(0XAA);
}
void dht11_chk() {
int chk;
chk = DHT.read(DHT11_PIN); // READ DATA
switch (chk) {
case DHTLIB_OK:
break;
case DHTLIB_ERROR_CHECKSUM: //校检和错误返回
break;
case DHTLIB_ERROR_TIMEOUT: //超时错误返回
break;
default:
break;
}
}
void setup() {
// 初始化串口通信，波特率设置为750（注意：非标准波特率，需确保通信双方一致）
Serial.begin(750);
// 初始化软串口，用于与语音模块通信，波特率9600
mySerial.begin(9600);
// 将引脚设置为输入模式
pinMode(DHT11_PIN, INPUT);
pinMode(lightPin, INPUT);
// 将LED引脚设置为输出模式
pinMode(redLedPin, OUTPUT);
pinMode(greenLedPin, OUTPUT);
pinMode(blueLedPin, OUTPUT);
pinMode(whiteLedPin, OUTPUT);
}
void loop() {
//检查DHT11数据是否正常
dht11_chk();
//读取传感器数据
int TempValue = DHT.temperature;
int HumValue = DHT.humidity;
int LightValue = analogRead(lightPin);
// 检查串口是否有数据可读
if (Serial.available()) {
// 读取直到换行符('\n')的数据，并转换为String类型
WiFi_Control = Serial.readStringUntil('\n');
// 去除字符串首尾的空白字符（如回车、空格等）
WiFi_Control.trim();
//发送传感器数据到ESP01-S模块，给网页显示
if (WiFi_Control == "SENSOR_READ") {
Serial.println("LIGHT:" + String(LightValue));
Serial.println("TEMP:" + String(TempValue));
Serial.println("HUM:" + String(HumValue));
}
}
// 持续检查软串口是否有来自语音模块的数据
while (mySerial.available()) {
// 读取一个字节的数据
Voice_Control = mySerial.read();
// 将接收到的数据通过硬件串口输出，便于调试和监控
Serial.println(Voice_Control);
}
if (Voice_Control == 1 || WiFi_Control == "RED_LED:1") {
digitalWrite(redLedPin, HIGH);
Serial.println("ACK:RED_LED:1");
} else if (Voice_Control == 2 || WiFi_Control == "RED_LED:0") {
digitalWrite(redLedPin, LOW);
Serial.println("ACK:RED_LED:0");
} else if (Voice_Control == 3 || WiFi_Control == "WHITE_LED:1") {
digitalWrite(whiteLedPin, HIGH);
Serial.println("ACK:WHITE_LED:1");
} else if (Voice_Control == 4 || WiFi_Control == "WHITE_LED:0") {
digitalWrite(whiteLedPin, LOW);
Serial.println("ACK:WHITE_LED:0");
} else if (Voice_Control == 5 || WiFi_Control == "GREEN_LED:1") {
digitalWrite(greenLedPin, HIGH);
Serial.println("ACK:GREEN_LED:1");
} else if (Voice_Control == 6 || WiFi_Control == "GREEN_LED:0") {
digitalWrite(greenLedPin, LOW);
Serial.println("ACK:GREEN_LED:0");
} else if (Voice_Control == 7 || WiFi_Control == "BLUE_LED:1") {
digitalWrite(blueLedPin, HIGH);
Serial.println("ACK:BLUE_LED:1");
} else if (Voice_Control == 8 || WiFi_Control == "BLUE_LED:0") {
digitalWrite(blueLedPin, LOW);
Serial.println("ACK:BLUE_LED:0");
} else if (Voice_Control == 25) {
// 指令码为25时发送消息号2，data1为温度值，data2为0
Uart_SendCmd(2, TempValue, 0);
} else if (Voice_Control == 26) {
// 指令码为26时发送消息号3，data1为湿度值，data2为0
Uart_SendCmd(3, HumValue, 0);
} else if (Voice_Control == 24) {
Uart_SendCmd(1, map(LightValue, 0, 1023, 0, 100), 0);
}
// 清除指令字符串，避免重复执行
WiFi_Control = "";
Voice_Control = 0;
}
2.4.5.5 ESP01-S 代码说明#
① 设置串口波特率为750，设置好要连接的wifi名称与wifi密码。
② 添加读取数据指令代码块
③ 添加读取温度，湿度，光敏值代码块
④ 添加3W灯控制按键，红灯控制按键，绿灯控制按键，蓝灯控制按键
2.4.5.6 UNO 代码说明#
① 添加库文件，设置模拟串口引脚为RX：A5，TX：A4，设置接收数据变量，添加全局变量整数类型名为Voice_Control，添加全局变量字符串类型名为WiFi_Control，设置DHT11与LED控制引脚
② 搭建语音发送数据函数Uart_SendCmd，搭建DHT11数据检验函数dht11_chk
③ 设置好串口波特率为750，模拟串口波特率为9600，设置传感器模块的引脚为输入或输出
④ 读取传感器数据并赋值给对应的变量
⑤ 判断语音模块是否通过模拟串口发送控制数据过来如果有就将控制数据赋值给变量Voice_Control
⑥ 判断WiFi模块是否通过串口发送控制数据过来，如果有就将控制数据赋值给变量给变量WiFi_Control，判断变量WiFi_Control中的数据是否等于SENSOR_READ指令，如果是就依次使用串口打印模块发送数据。
⑦ 使用逻辑或对语音控制模块的控制指令和wifi控制模块的指令进行判断，只要有一个条件满足就执行相应的功能代码（注意：每个WiFi控制的功能代码都要做一个应答否则将无法实现控制效果）
⑧ 判断语音模块发送过来的命令码发送对应的数据给语音模块，注意超过100的值发送给语音模块时需要将它换成百分比如下：
//函数 map(被映射的变量，被映射变量的最小值，被映射变量的最大值，映射后的最小值，映射后的最大值)
Uart_SendCmd(1, map(LightValue, 0, 1023, 0, 100), 0);
map() 函数就是将变量值的范围映射到一个你需要范围内，上方代码变量SoilValue的值范围是0-1023，我们将它映射到0-100，这样就变成了最小是0，最大是100而不是1023了。
2.4.5.7 代码结果#

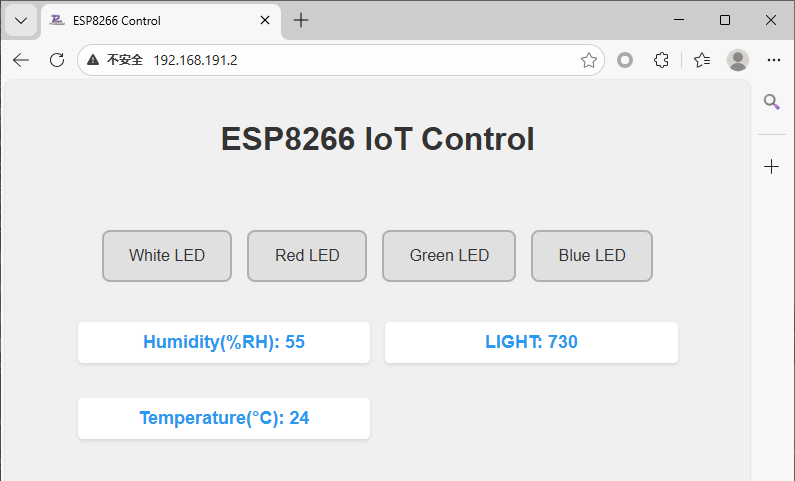

上传测试代码成功，你可以通过网页输入IP地址进入WiFi控制页面控制或通过语音模块进行控制。
语言模块控制方法：
开红灯示例： 你：“小智小智” ，小智：“我在”，你：“开红灯” 或 “打开红色灯” 或 “打开楼道灯”，小智：“已打开”
关红灯示例： 你：“小智小智” ，小智：“我在”，你：“关红灯” 或 “关闭红色灯” 或 “关闭楼道灯”，小智：“已关闭”
开绿灯示例： 你：“小智小智” ，小智：“我在”，你：“开绿灯” 或 “打开绿色灯” 或 “打开厨房灯”，小智：“已打开”
关绿灯示例： 你：“小智小智” ，小智：“我在”，你：“关绿灯” 或 “关闭绿色灯” 或 “关闭厨房灯”，小智：“已关闭”
开蓝灯示例： 你：“小智小智” ，小智：“我在”，你：“开蓝灯” 或 “打开蓝色灯” 或 “打开卧室灯”，小智：“已打开”
关红蓝示例： 你：“小智小智” ，小智：“我在”，你：“关蓝灯” 或 “关闭蓝色灯” 或 “关闭卧室灯”，小智：“已关闭”
打开3W LED示例：： 你：“小智小智” ，小智：“我在”，你：“开白灯” 或 “开灯” 或 “打开客厅灯”，小智：“已打开”
关闭3W LED示例：： 你：“小智小智” ，小智：“我在”，你：“关白灯” 或 “关灯” 或 “关闭客厅灯”，小智：“已关闭”
播报温度示例： 你：“小智小智” ，小智：“我在”，你：“当前温度” 或 “现在温度是多少” ，小智：“当前温度是"温度值"摄氏度”
播报湿度示例： 你：“小智小智” ，小智：“我在”，你：“当前湿度” 或 “现在湿度是多少” ，小智：“当前湿度是百分之"湿度值"”
播报光敏示例： 你：“小智小智” ，小智：“我在”，你：“播报光敏值” 或 “当前亮度” ，小智：“当前亮度为百分之 “光敏值百分比”
