2.4.2 撞击报警器#

2.4.2.1 简介#

当碰撞传感器触发的时候，语音模块就会发出警告提示音“警告，受到撞击”，这像是一个防御装置，就像科幻片中那样警告房子或者别的物品受到了撞击。

2.4.2.2 控制指令表#

消息号表：

消息号	播报语音
8	警告，受到撞击

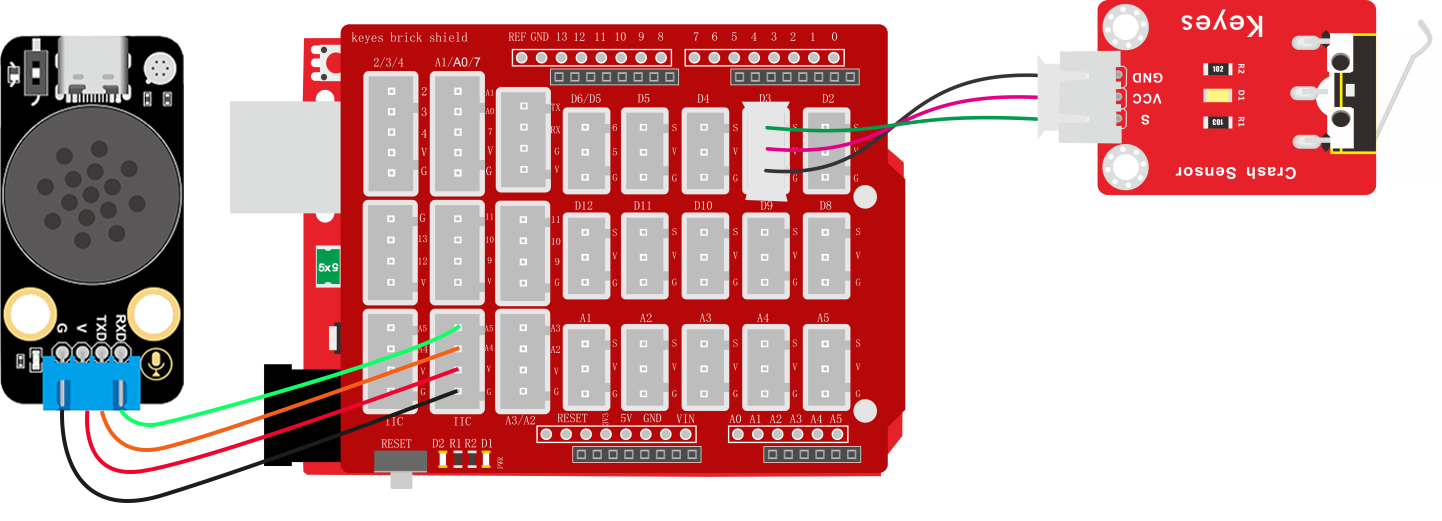

2.4.2.3 接线图#

a77

2.4.2.4 代码#

// 引入SoftwareSerial库，用于创建软串口通信
#include <SoftwareSerial.h>

// 创建软串口对象，使用A5作为RX引脚接收数据，A4作为TX引脚发送数据
SoftwareSerial mySerial(A5, A4);

// 定义变量用于存储从语音模块接收到的控制码
volatile int Voice_Control = 0;  // 初始化为0，确保首次判断时不触发任何指令

// 定义传感器连接的引脚号
int SensorPin = 3;

/*
 函数功能：通过串口发送具有固定帧格式的数据包
 数据包格式：帧头(0xAA 0x55) + 消息号数据 + 数据1 + 数据2 + 帧尾(0x55 0xAA)

 输入参数说明：
  ---Message_Number ：消息号，用于标识命令类型   <必需填写>
  ---data1 ：第一个数据参数  <如果没有数据就输入0>
  ---data2 ：第二个数据参数  <如果没有数据就输入0>
 */
void Uart_SendCmd(int Message_Number, int data1, int data2) {
  // 发送帧头：固定字节0xAA和0x55，用于标识数据包的开始
  mySerial.write(0XAA);
  mySerial.write(0X55);

  // 发送消息号，标识具体的命令类型
  mySerial.write(Message_Number);

  // 发送两个数据参数
  mySerial.write(data1);
  mySerial.write(data2);

  // 发送帧尾：固定字节0x55和0xAA，用于标识数据包的结束
  mySerial.write(0X55);
  mySerial.write(0XAA);
}

void setup() {
  // 初始化硬件串口，用于调试和监控，波特率9600
  Serial.begin(9600);

  // 初始化软串口，用于与语音模块通信，波特率9600
  mySerial.begin(9600);

  // 将引脚设置为输入模式，用于检测外部信号
  pinMode(SensorPin, INPUT);
}

void loop() {
  //读取传感器的状态并赋值给变量
  int SensorValue = digitalRead(SensorPin);

  // 持续检查软串口是否有来自语音模块的数据
  while (mySerial.available()) {
    // 读取一个字节的数据
    Voice_Control = mySerial.read();

    // 将接收到的数据通过硬件串口输出，便于调试和监控
    Serial.println(Voice_Control);
  }

  //通过变量判断传感器是否出发，如果出发则发出警报提示
  if (SensorValue == 0) {
    // 消息号为8，两个数据参数都为0
    Uart_SendCmd(8, 0, 0);
    delay(10*1000);
  }
}

2.4.2.5 代码说明#

① 添加库文件，设置模拟串口引脚为RX：A5，TX：A4，设置传感器引脚

② 搭建发送消息号函数

void Uart_SendCmd(int Message_Number, int data1, int data2)

③ 设置串口以及模拟串口的波特率为9600，设置传感器引脚为输入

④ 读取碰撞模块状态值并赋值给变量SensorValue

⑤ 使用if判断变量SensorValue的值进行判断如果等于0则发送播报撞击警报的消息号8给语音模块，语音模块根据消息号匹配是语音进行播报

⑤ 延时10秒钟，让播报声有间隔

2.4.2.6 代码结果#

上传测试代码成功，打开串口查看打印的碰撞传感器的状态值，如果发送碰撞语音模块便会发出警告提示声“警告，受到撞击”。
