6.5.6 APP控制:智慧农场管理系统#

⚠️ 请注意： 使用设备时不要让水从水池和土壤池中溢出。如果水洒到其他传感器上，会导致短路，影响设备正常工作。另外，如果水洒到电池上，会导致发热和爆炸等危险。因此，请在使用设备时格外小心，尤其是幼儿使用时一定要在家长的监护下进行。为确保设备的安全运行，请遵循相关使用指南和安全规范。

6.5.6.1 简介#

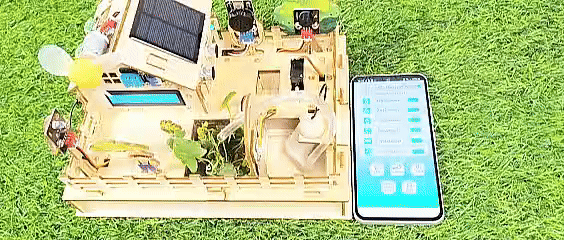

APP智慧农场管理系统可以实时监测农场的温湿度、水池水位、土壤湿度、光照强度和雨量。同时，它还能控制LED灯进行照明，控制水泵进行灌溉，控制饲料盒进行喂养，控制电机模块调整农场的温湿度和音乐播放。

可以使用手机上的APP实现这些操作，从而方便快捷地管理农场。此外，该系统还可以使用蜂鸣器播放声音，实现更加智能化的管理。

6.5.6.2 APP下载安装#

⚠️ 特别提醒：如果已经在手机/平板上安装好了APP，则这一步骤可以直接跳过；否则，需要参照以下步骤在手机/平板上来安装APP。

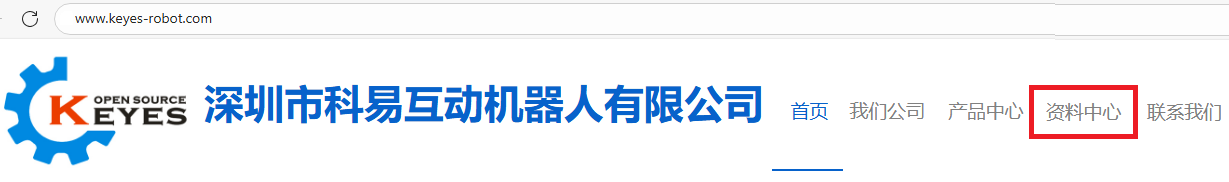

步骤1： 在手机/平板浏览器的搜索框中输入官网链接：www.keyes-robot.com

步骤2： 找到 “资料中心”，并且点击它。

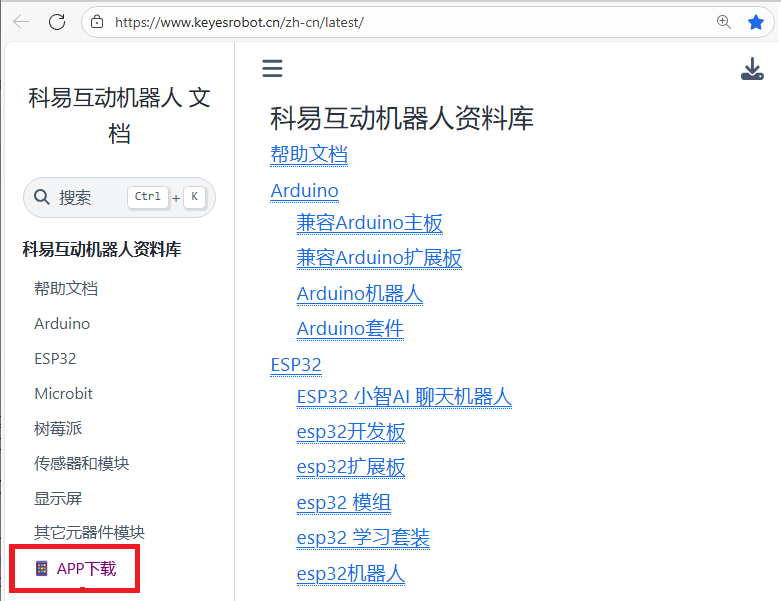

步骤3： 在页面找到 “APP下载”选项，并且点击它。

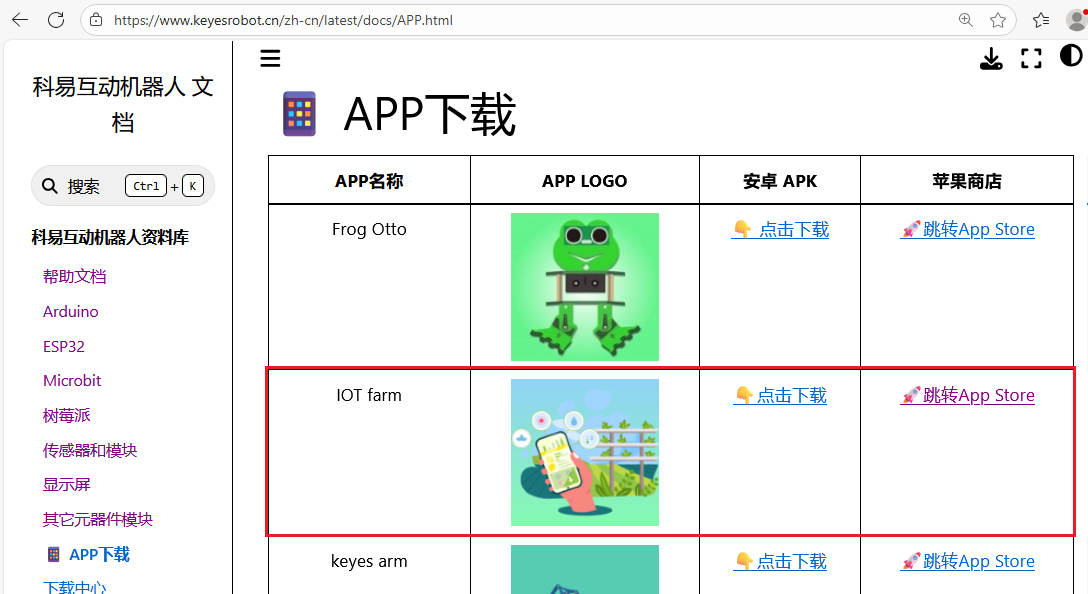

步骤4： 在 “APP下载”页面，找到“IOT farm”。

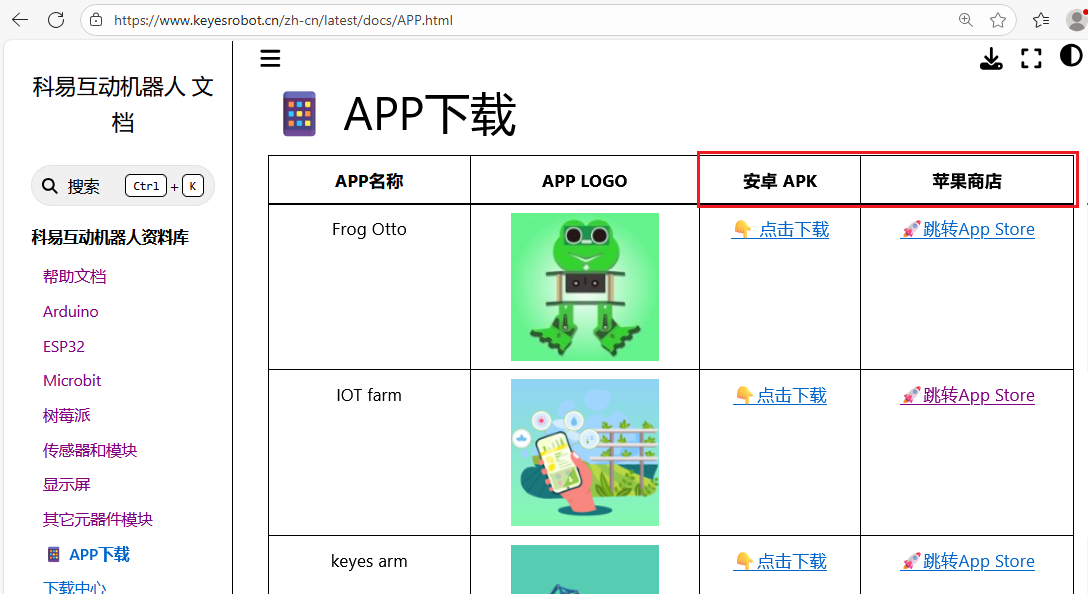

步骤5： 根据自己的手机/平板系统选择对应的APP下载安装。选择如下：

安卓系统(Android)

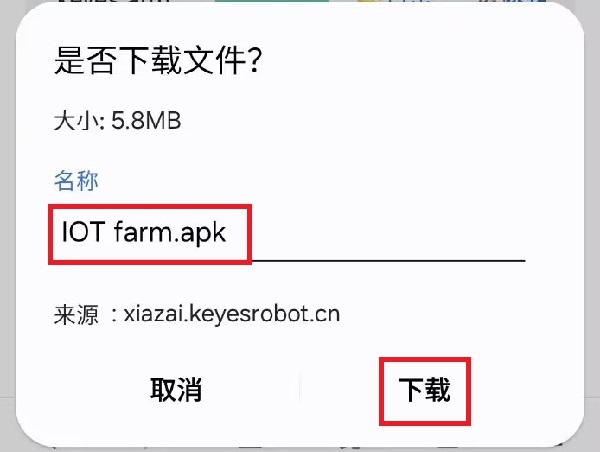

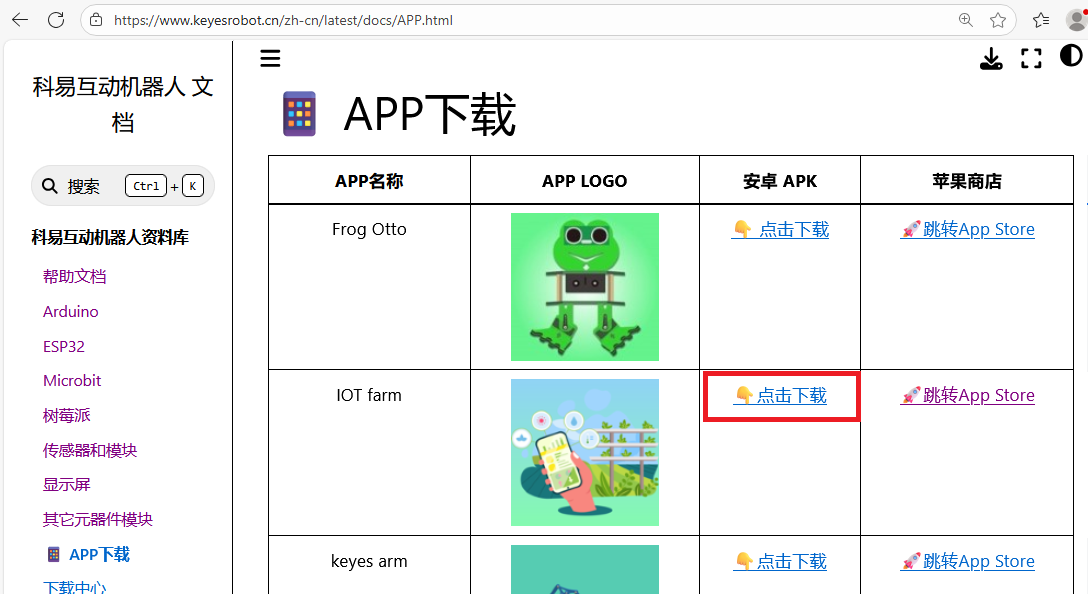

a. 点击 “点击下载” 按钮，下载对应的 “IOT farm.apk” 文件。

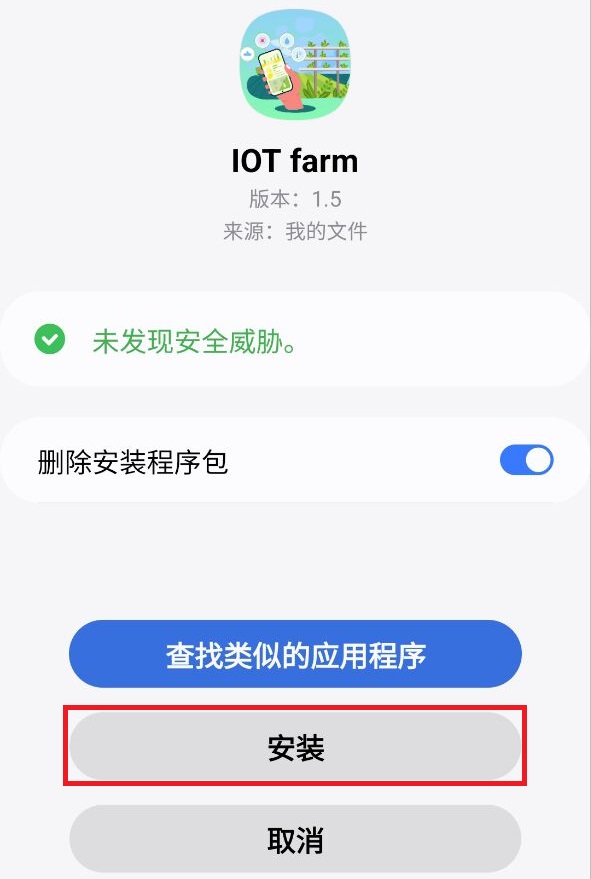

b. 按照安装提示进行下载安装。

c. 下载安装后，打开 IOT farm APP，出现如下图界面。

苹果系统(IOS)

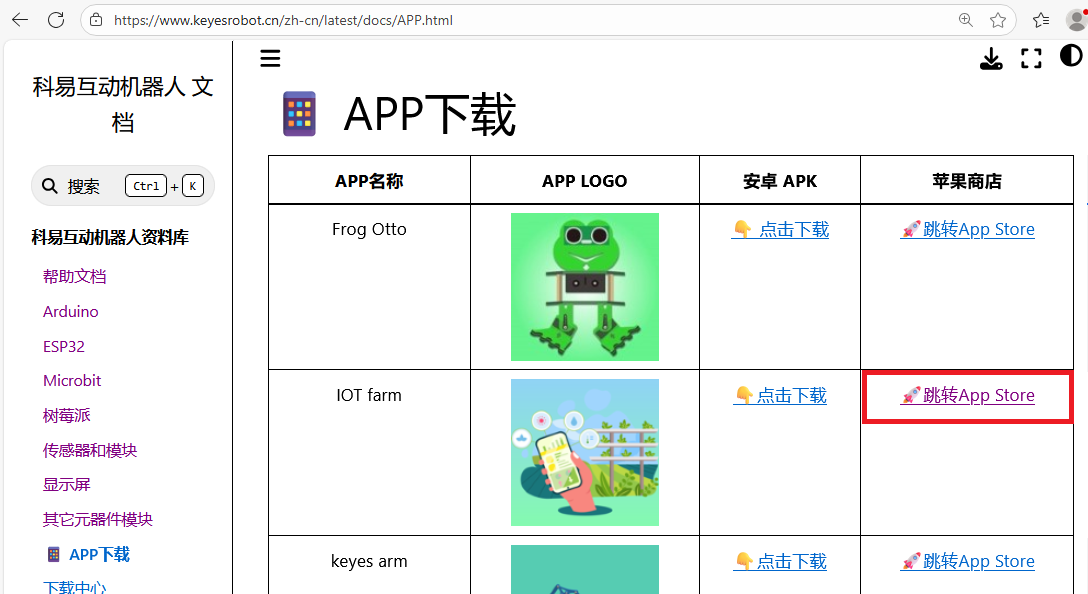

a. 点击 “跳转APP Store” 按钮，跳转到 APP Store

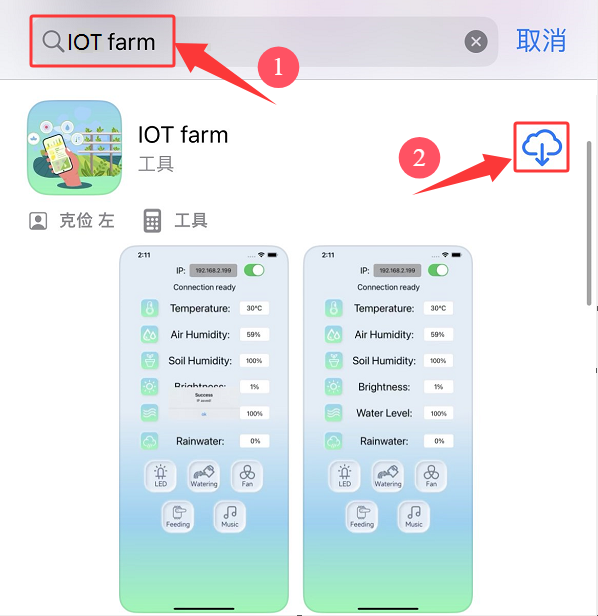

b. 在 APP Store 上搜索 IOT farm ，选择 IOT farm，然后点击获取，下载安装APP即可。

c. 下载安装后，打开IOT farm APP，出现如下图界面。

6.5.6.3 APP功能介绍#

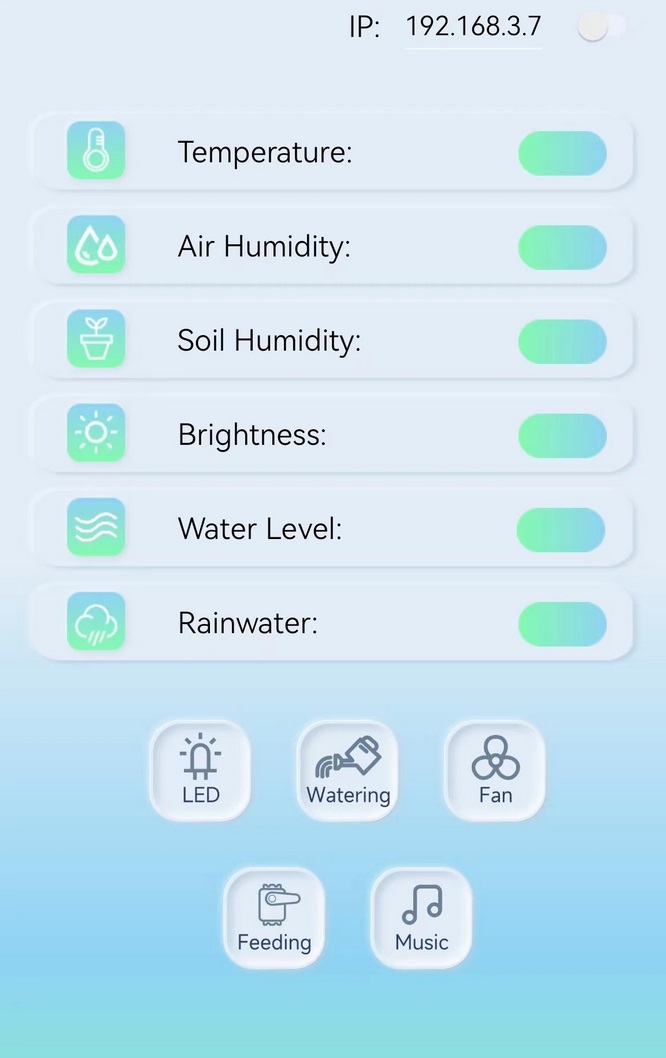

打开APP，APP上有温度、湿度、土壤湿度、光线强度、水池水位和雨水量等设备，可以显示对应的传感器数据；还有LED灯、风扇、饲料盒、抽水泵和音乐等设备，可以控制对应的功能。

A. 当手机/平板、电脑和ESP32开发板连接到同一个路由器下的相同WIFI时，在APP的右上方输入ESP32的IP地址，向右拨动灰色按钮，即可连接。

B. 显示农场的实时温度。

C. 显示农场的实时湿度。

D. 显示土壤的实时湿度。

E. 显示太阳光照强度。

F. 显示水池的水位。

G. 显示农场下雨量。

H. 控制LED。

I. 控制水泵进行灌溉。

J. 控制风扇调节温度。

K. 控制舵机，开关饲料盒。

O. 控制蜂鸣器，播放音乐。

6.5.6.4 接线图#

⚠️ 特别注意：智慧农场已经组装好了，这里不需要把所有的传感器和模块都拆下来又重新组装和接线。由于传感器和模块较多，接线图中的接线复杂会导致传感器和模块的引脚接线看不清，所以使用表格来表示传感器和模块的引脚连接到ESP32主控板上的对应引脚，也是为了方便您编写代码！

编号	传感器模块	ESP32主板 S 引脚	ESP32主板 V 引脚	ESP32主板 G 引脚
1	风扇	io18(IN-) \| io19(IN+)	V	G
2	LCD1602模块	I2C（SDA(io21) \| SCL(io22)）	V	G
3	XHT11温湿度传感器	io17	V	G
4	水滴传感器	io35	V	G
5	光敏传感器	io34	V	G
6	舵机	io26	V	G
7	无源蜂鸣器	io16	V	G
8	LED模块	io27	V	G
9	水位传感器	io33	V	G
10	土壤湿度传感器	io32	V	G
11	继电器水泵	io25	V	G

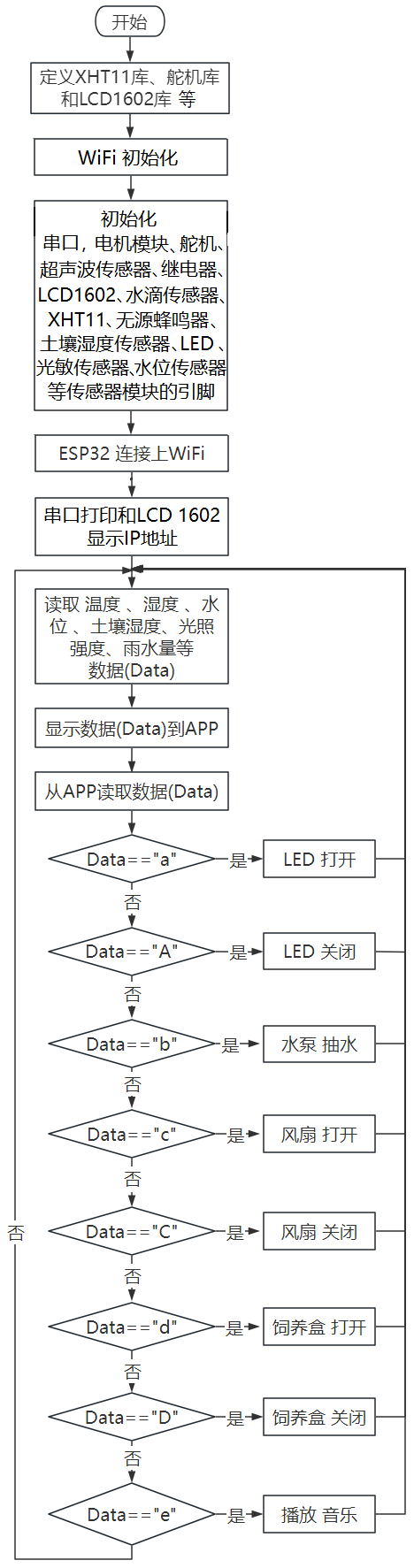

6.5.6.5 代码流程图#

6.5.6.6 实验代码#

代码文件在Mixly_代码文件夹中，代码文件为6_5_6_WiFi-APP-Smart-Farm.mix，如下图所示：

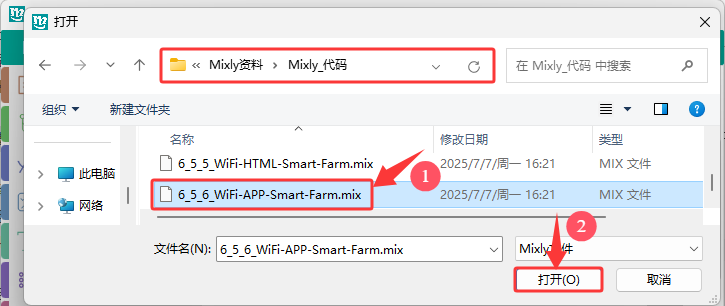

单击 “文件” --> “打开”，然后选择保存代码的路径，选中代码文件打开即可，如下图所示：

⚠️ 特别提醒： 打开代码文件后，需要修改ESP32开发板需要连接的WiFi名称与密码，您需要分别将 REPLACE_WITH_YOUR_SSID 和 REPLACE_WITH_YOUR_PASSWORD 替换为您自己的 Wi-Fi 名称和 WiFi 密码。WiFi名称和WiFi密码修改后才能上传代码，否则你的ESP32开发板将无法连接网络。

⚠️ 注意： 请确保代码中的WiFi名称和WiFi密码与连接到您的电脑、手机/平板、ESP32开发板和路由器的网络相同，它们必须在同一局域网（WiFi）内。

⚠️ 注意： WiFi必须是2.4Ghz频率的，否则ESP32无法连接WiFi。

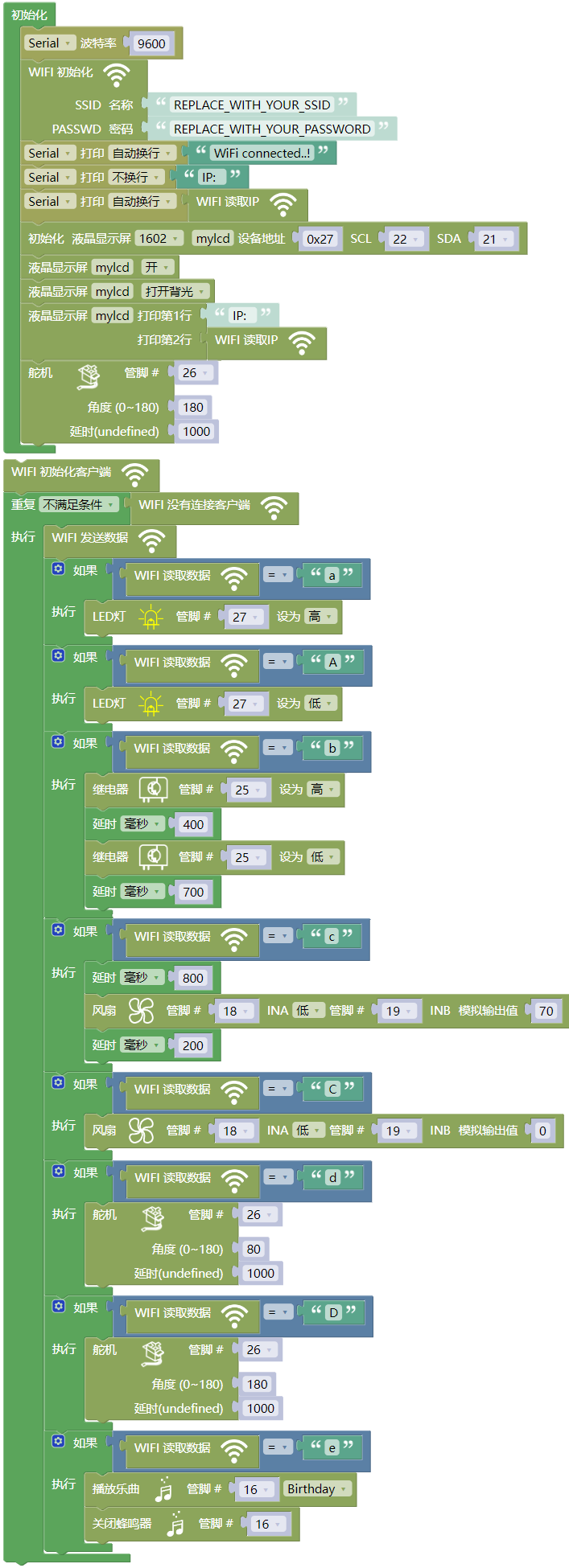

组合代码块

6.5.6.7 实验结果#

按照接线图接好线，外接电源，选择好正确的开发板板型（ESP32 Dev Module）和适当的串口端口（COMxx），然后单击按钮上传代码，外接电源。

⚠️ 注意：手机/平板和电脑一定要与ESP32开发板连接的是同一个WiFi，否则将无法进入控制页面，还有就是ESP32开发板在使用WiFi功能时功耗很大需要外接DC电源才能满足它的工作电力需求，如果达不到它的工作电力需求ESP32板将会一直复位导致代码无法正常运行。

上传代码成功后，单击 Mixly IDE 左上角的 Sarial1 设置串口波特率为9600，即可通过串口打印窗口查看显示连接成功后的IP地址(如果看不到可以按复位按键重新连接一次)，同时LCD显示屏也会显示IP地址。

⚠️ 注意：当电脑、手机/平板和ESP32开发板，连接到同一个网络(WiFi)时，可在手机/平板端同时打开这个网页。此处是你自己ESP32的IP地址。

接下来开始操作APP：

A. 当手机/平板、电脑和ESP32开发板连接到同一个路由器下的WIFI时，在APP的右上方输入ESP32的IP地址（LCD显示屏显示的），向右拨动灰色按钮，即可连接好WiFi。
