6.3.11 土壤湿度传感器

6.3.11 土壤湿度传感器#

6.3.11.1 简介#

本教程将为您详细介绍土壤湿度传感器的使用方法和应用技巧。土壤湿度传感器是一种用于检测土壤水分含量的电子设备，广泛应用于农业灌溉、园艺和环境监测。教程内容包括土壤湿度传感器的工作原理、引脚功能、电路连接方法以及如何通过微控制器（如ESP32）读取和处理湿度数据。您将学习如何编写代码来实现实时湿度监测、自动灌溉控制以及数据校准和误差修正。无论您是电子初学者还是有经验的开发者，本教程都将帮助您掌握土壤湿度传感器的应用，为您的项目增添智能的土壤水分管理功能。

6.3.11.2 元件知识#

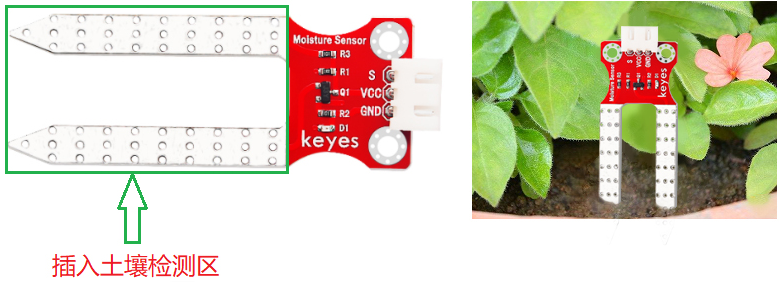

土壤湿度传感器: 通过检测土壤的电导率变化来测量湿度，传感器采用叉形设计，方便插入土壤。传感器插入土壤后，当土壤缺水时，电导率降低，传感器输出的模拟值减小；当土壤湿润时，电导率增加，传感器输出的模拟值增大。这种传感器简单实用，适合用于农业灌溉、园艺等场景。

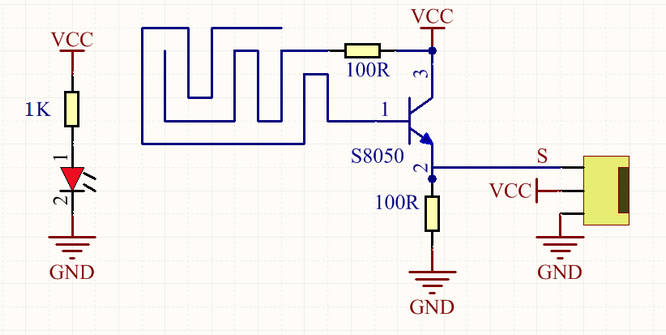

原理图：


参数：

  • 工作电压: DC 3.3V~5V

  • 信号类型: 模拟信号

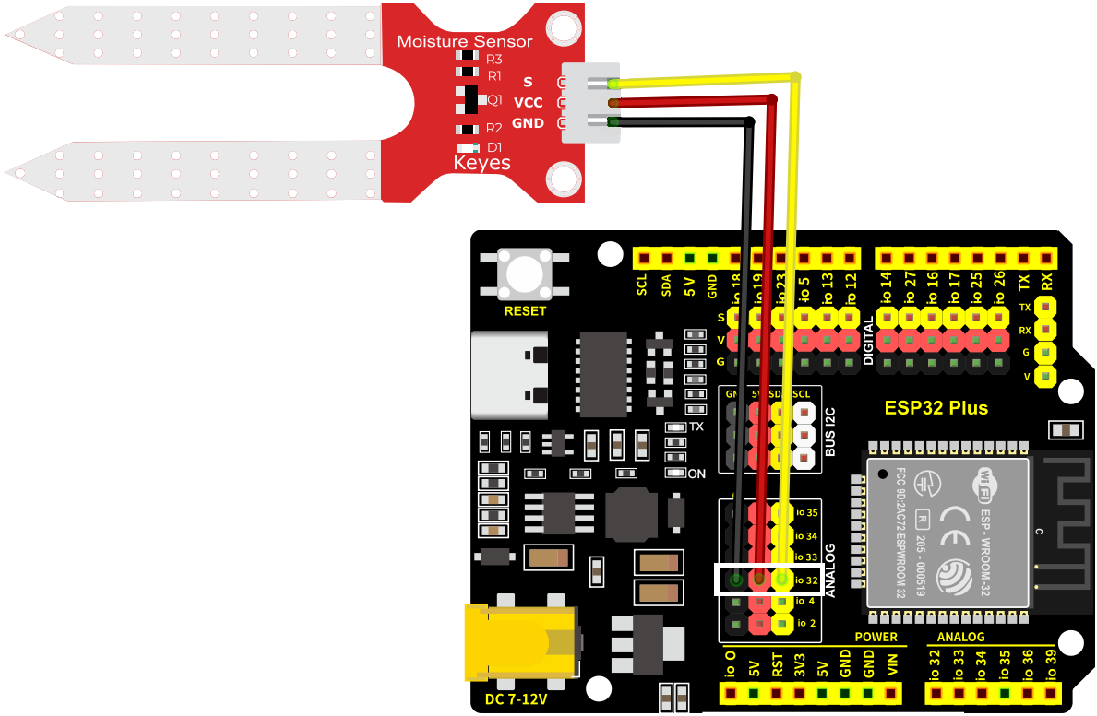

6.3.11.3 接线图#

  • 土壤湿度传感器的S引脚连接到io32

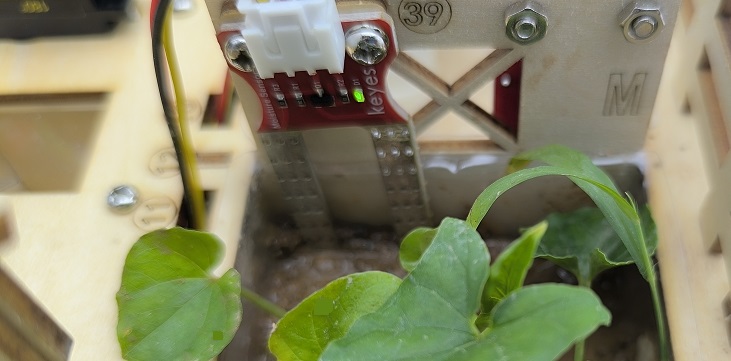

⚠️ 特别注意：智慧农场已经组装好了，这里不需要把土壤湿度传感器拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！


6.3.11.4 实验代码#

代码文件在Mixly_代码文件夹中，代码文件为6_3_11_Soil-Humidity-Sensor.mix，如下图所示：

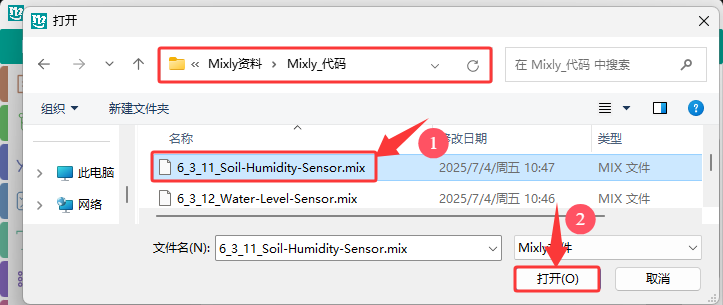

单击 “文件” --> “打开”，然后选择保存代码的路径，选中代码文件打开即可，如下图所示：



认识代码块

① 这是初始化代码块，初始化代码块里面的内容只执行一次。


② 设置串口。


设置串口波特率，一般波特率设置为9600或115200。


串口输出数据，从串行端口输出数据，分换行与不换行两种方式。


③ 向指定管脚读取土壤湿度传感器的土壤湿度值（模拟值）。


④ 这是文本代码块，里面可以填入一个字母、单词或一行文本。


⑤ 将程序的执行暂停一段时间，也就是延时，单位是毫秒。

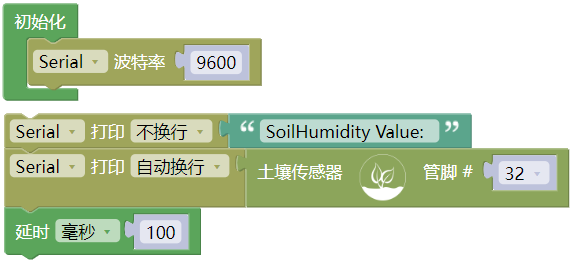

组合代码块


6.3.11.5 实验结果#

按照接线图接好线，外接电源，选择好正确的开发板板型（ESP32 Dev Module）和 适当的串口端口（COMxx），然后单击按钮Img上传代码。上传代码成功后，单击Mixly IDE左上角的Sarial1打开串监视器串口并设置串口波特率为9600,即可通过串口打印窗口查看土壤湿度传感器的模拟值，如果你没有盆栽可以用纸巾用水轻微打湿土壤湿度传感器的检测区。


串口现象图：
