5.3.6 风扇模块#

5.3.6.1 简介#

本教程将为您详细介绍风扇模块的使用方法和应用技巧。风扇模块是一种常见的散热设备，通过直流电机驱动扇叶旋转，产生气流以降低温度。教程内容包括风扇模块的工作原理、引脚功能、电路连接方法以及如何通过微控制器（如ESP32）控制风扇的开关和转速。您将学习如何编写代码来实现风扇的自动控制，并应用于各种场景，如温度调节、通风系统和电子设备散热。无论您是电子初学者还是有经验的开发者，本教程都将帮助您掌握风扇模块的应用，为您的项目增添有效的散热解决方案。

5.3.6.2 元件知识#

130电机风扇模块上有个直流电机，直流电机的工作原理是基于电磁感应和洛伦兹力。其核心结构包括定子、转子和换向器。定子产生固定磁场，转子（电枢）由线圈绕组组成，通电后产生磁场。当电流通过电刷和换向器进入转子线圈时，转子磁场与定子磁场相互作用，产生洛伦兹力，推动转子旋转。换向器在转子旋转时切换电流方向，确保转子持续受到同方向的力，从而维持旋转。通过电磁感应和洛伦兹力的作用，直流电机将电能转换为机械能，实现能量转换。由于其调速性能好、启动扭矩大，直流电机广泛应用于电动工具、电动汽车和家用电器等领域。

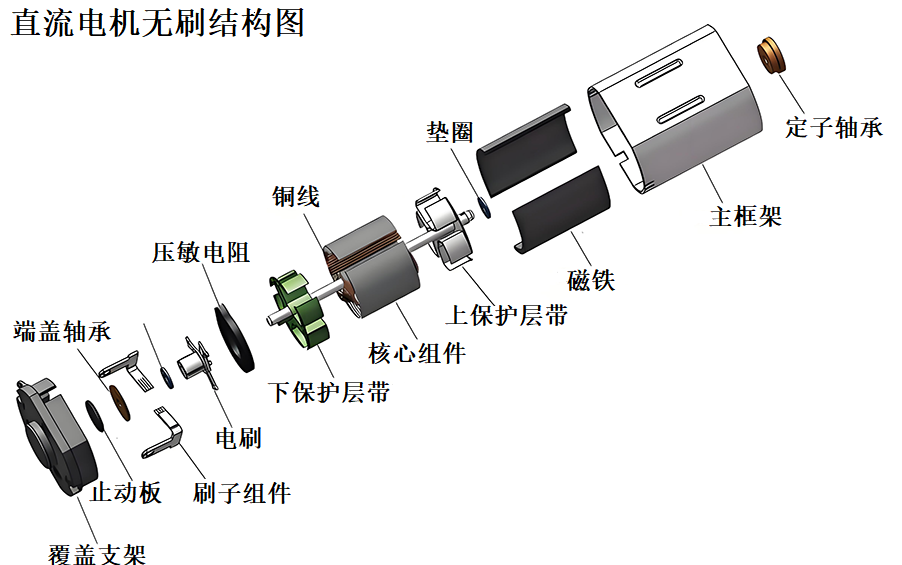

j124

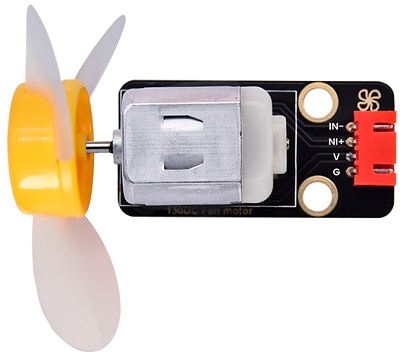

130电机风扇模块是一种可以通过PWM调速的模块，使用时需要接两个引脚进行控制。该模块适用于需要调节风扇速度的应用场景，例如电脑散热、工业生产等。它小巧轻便、安装简单，是一种十分实用的模块。

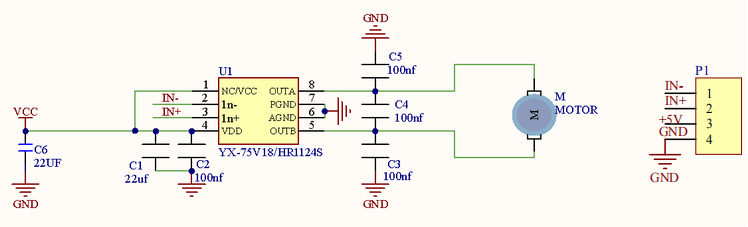

原理图：

HR1124S芯片的作用是助于驱动电机，而电机所需电流较大，无法用三极管驱动更无法直接用IO口驱动。让电机转动起来的方法很简单，给电机两端添加电压即可。不同电压方向电机转向也不相同，在额度电压内，电压越大，电机转动得越快；反之电压越低，电机转动得越慢，甚至无法转动。控制方式有两种：一种是高低电平控制（控制转动和停止），一种是PWM控制（控制转速）。

参数：
