1. 产品介绍#
1.1 产品简介#
您想学习编程吗？目前，编程已发展到较低年龄组，每个人都能编程将会是一种趋势。使用此产品和教程，您可以轻松了解并学习基于ESP32开发环境下42款传感器/模块原理及使用方法，学会编写程序使用它们。

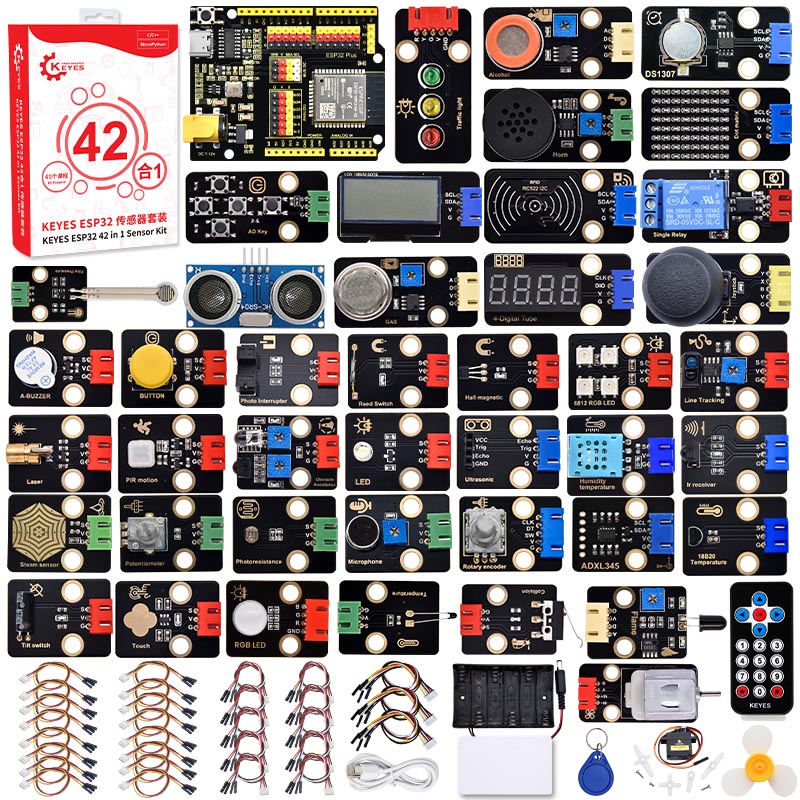

Keyes ESP32 42合 1 传感器套装主要包含了我们常用的42款传感器/模块，还有对应的ESP32主控板和XH-2.54mm端子连接线。42款传感器/模块和我们提供的ESP32主控板接口完全匹配。使用时，我们只需要用连接线将传感器/模块连接在ESP32主控板上，简单方便。
为了让你对这42款传感器/模块有更深入的了解，我们还基于这42款传感器/模块做了多个学习课程。这些课程适用于Raspberry Pi系统上的Arduino IDE C语言软件平台、Windows系统上的Arduino IDE C语言软件平台以及Windows系统上的MicroPython语言软件平台。课程中我们提供了对应的原理图、接线方法、Arduino C语言代码、实验结果和简单的代码介绍等信息。通过这些课程，可以让我们对编程方法、逻辑、电子电路有了更深刻的理解。
此外，如果您对本教程和工具包有任何困难或问题，您可以随时向我们咨询。
1.2 清单#
序号 |
名称 |
数量 |
KE3057 |
KE3057S |
|---|---|---|---|---|
1 |

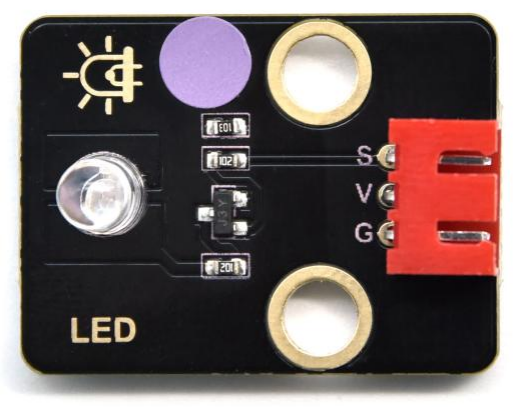

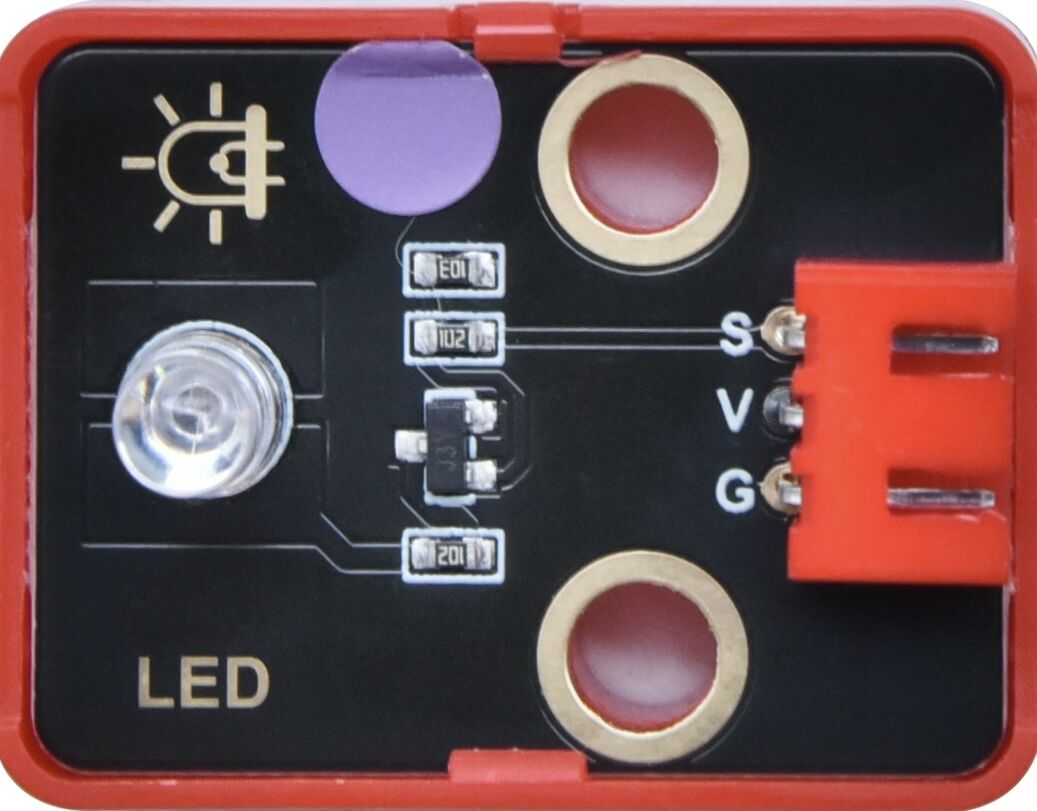

紫色LED模块 |
1 |
|
|
2 |

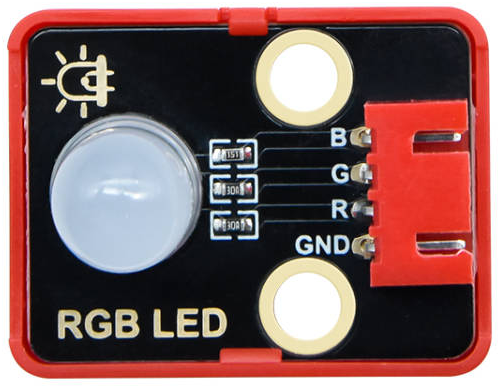

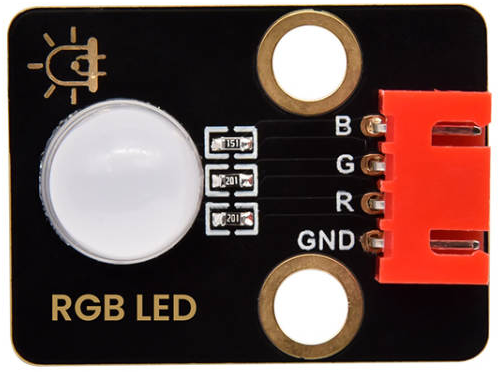

共阴RGB模块 |
1 |
|
|
3 |

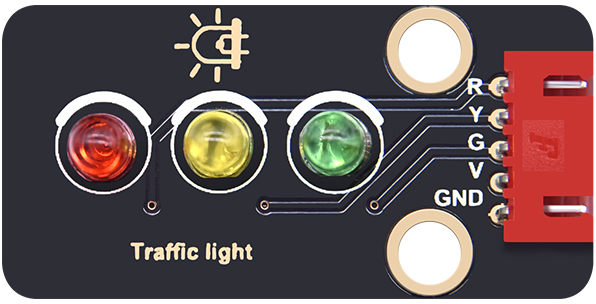

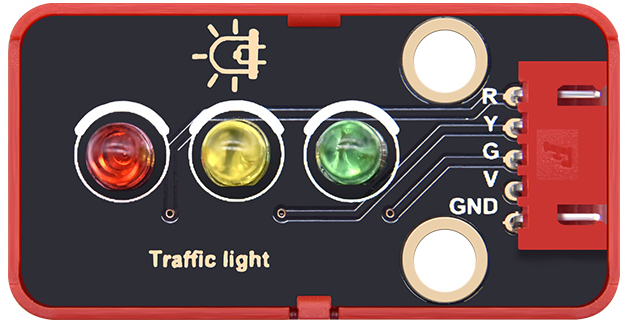

交通灯模块 |
1 |
|
|
4 |

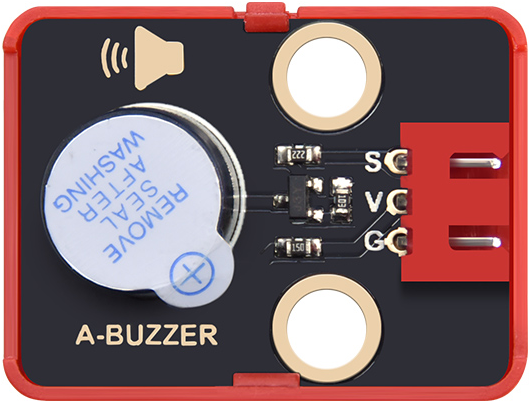

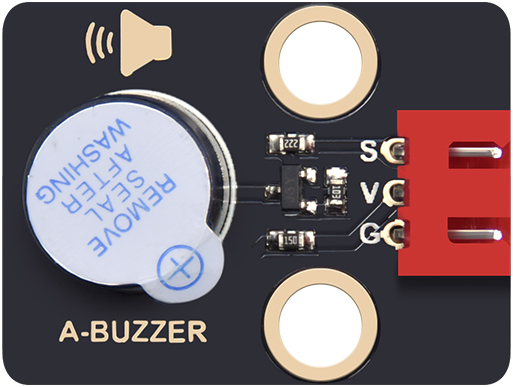

有源蜂鸣器模块 |
1 |
|
|
5 |

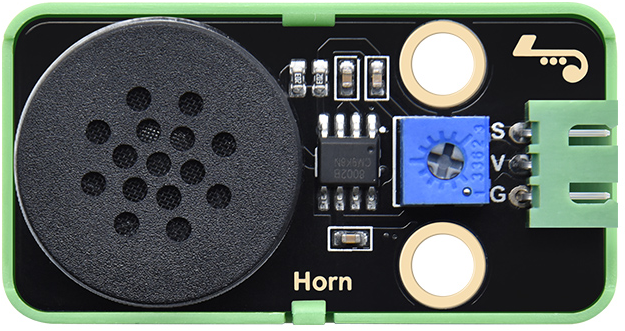

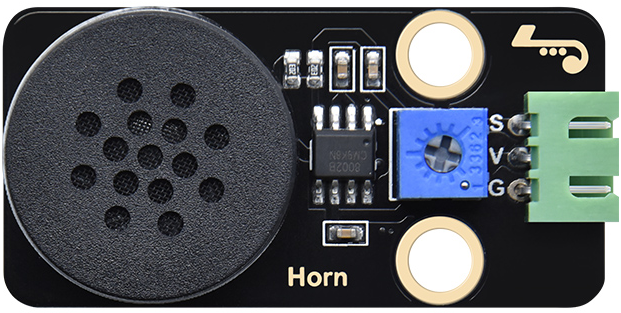

8002b功放 喇叭模块 |
1 |
|
|
6 |

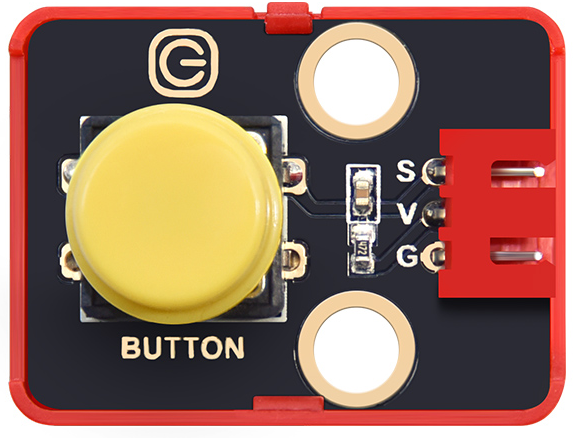

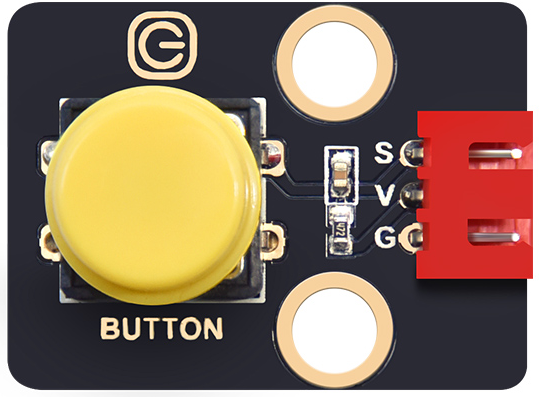

单路按键模块 |
1 |
|
|
7 |

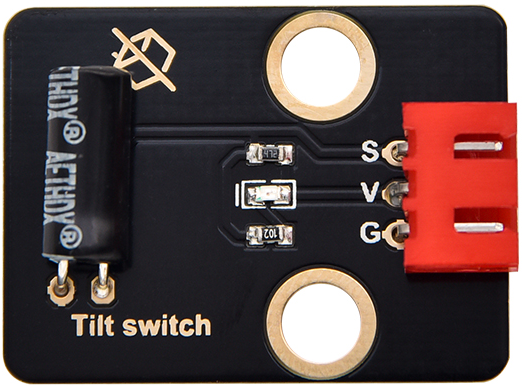

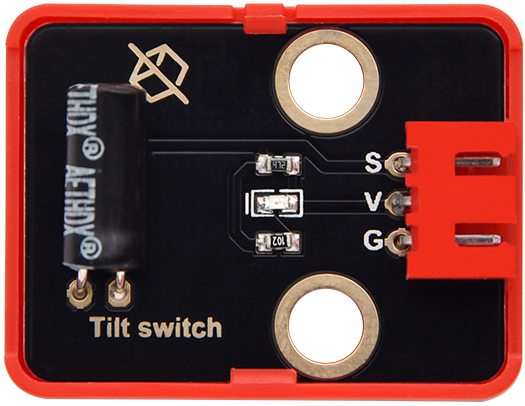

倾斜传感器 |
1 |
|
|
8 |

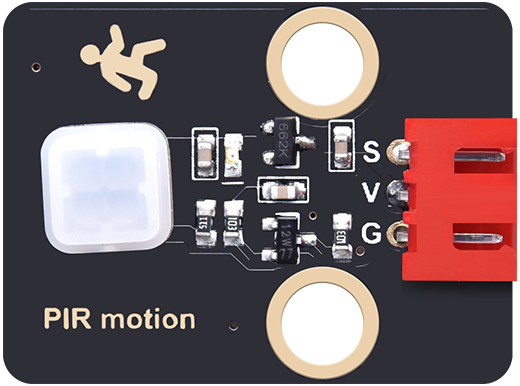

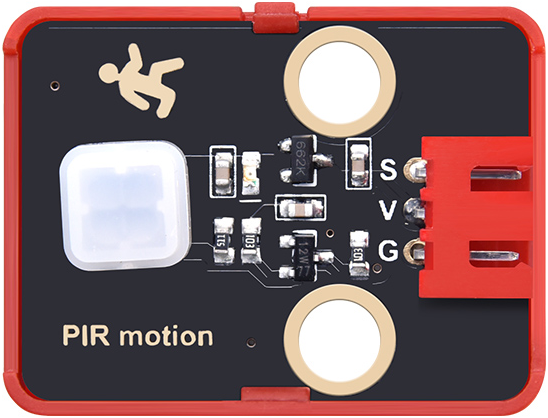

人体红外热释传感器 |
1 |
|
|
9 |

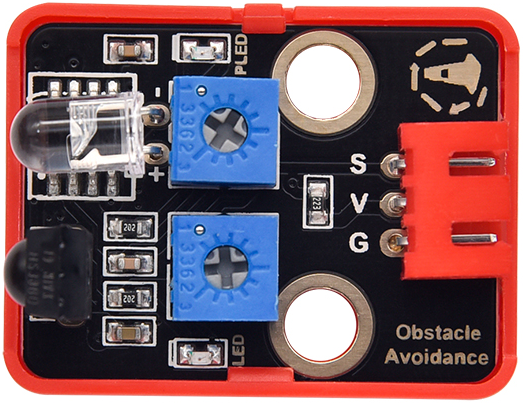

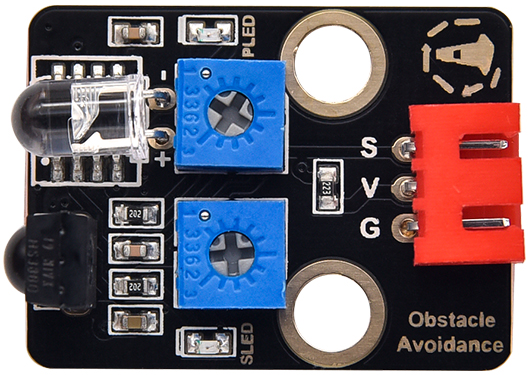

避障传感器 |
1 |
|
|
10 |

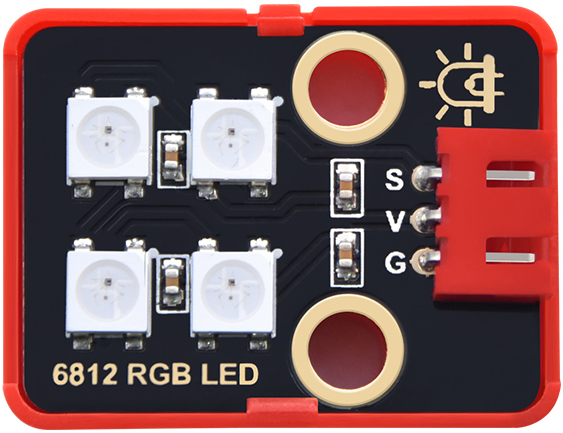

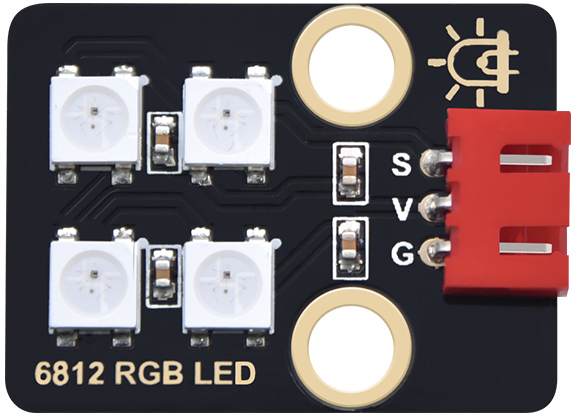

6812 RGB模块 |
1 |
|
|
11 |

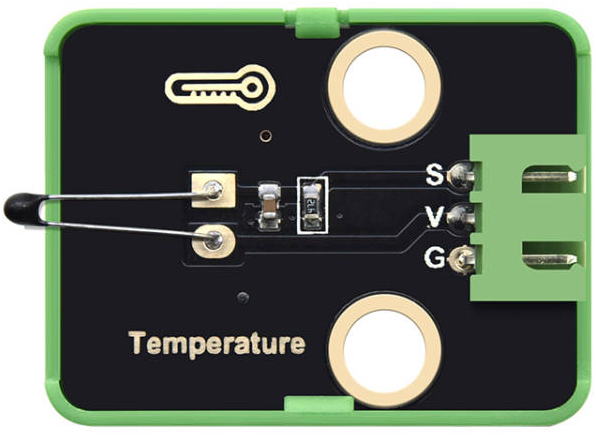

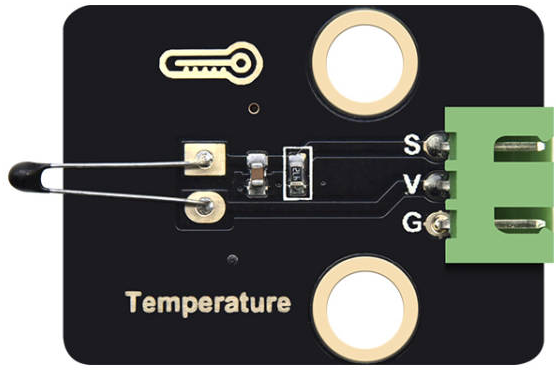

NTC-MF52AT模拟温度传感器 |
1 |
|
|
12 |

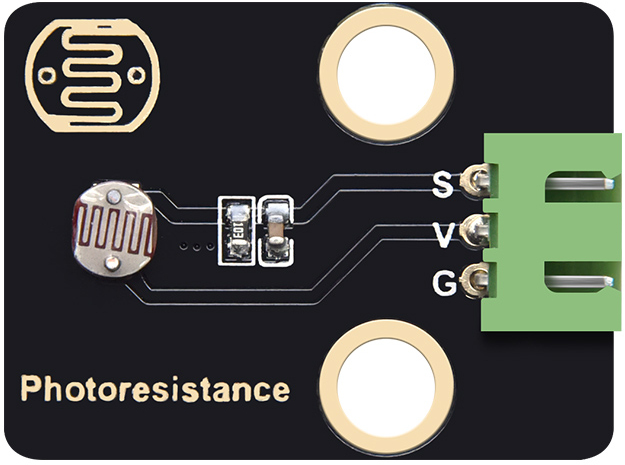

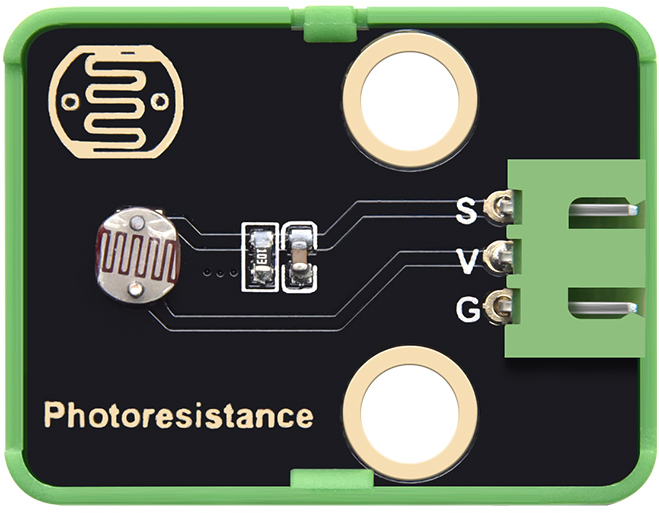

光敏电阻传感器 |
1 |
|
|
13 |

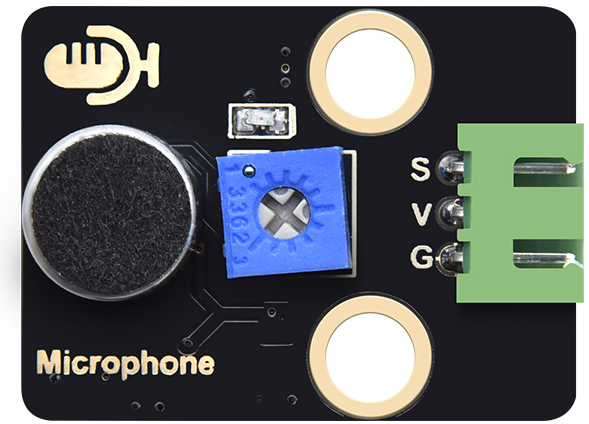

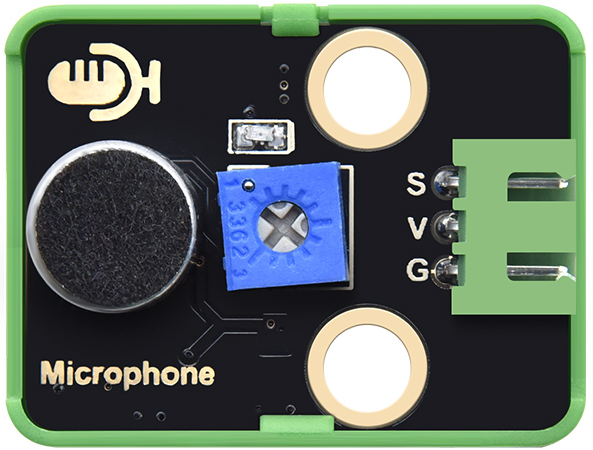

声音传感器 |
1 |
|
|
14 |

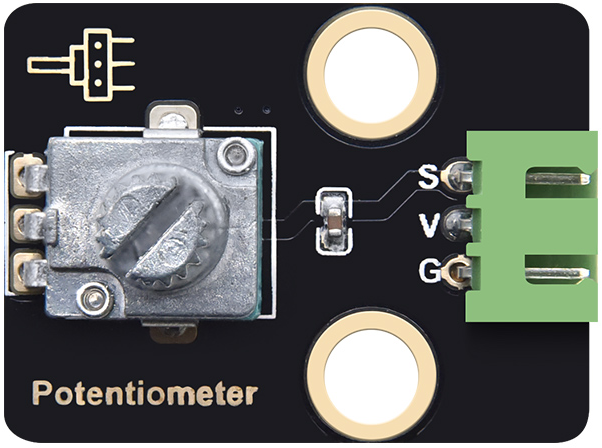

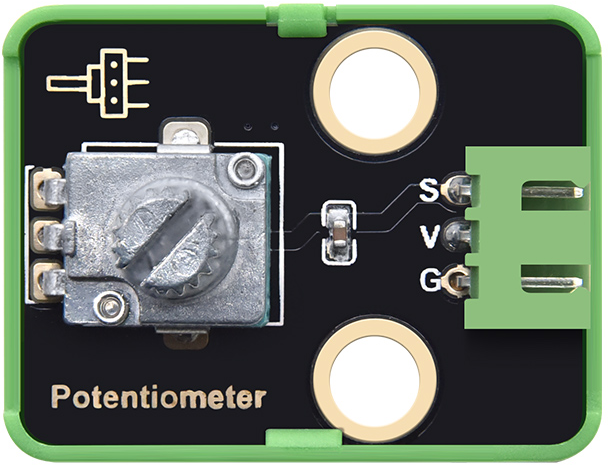

旋转电位器传感器 |
1 |
|
|
15 |

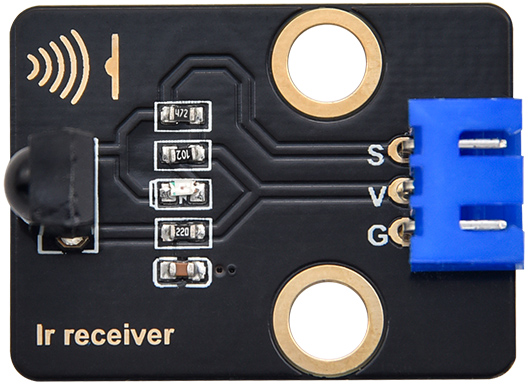

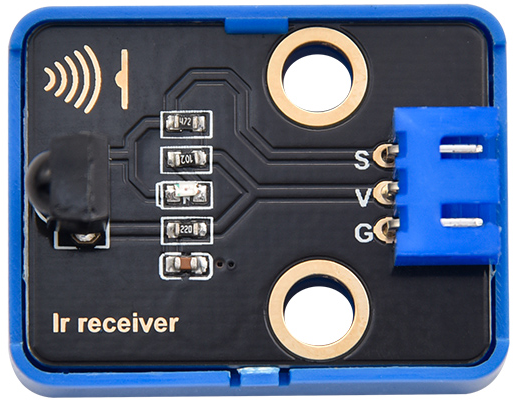

红外接收模块 |
1 |
|
|
16 |

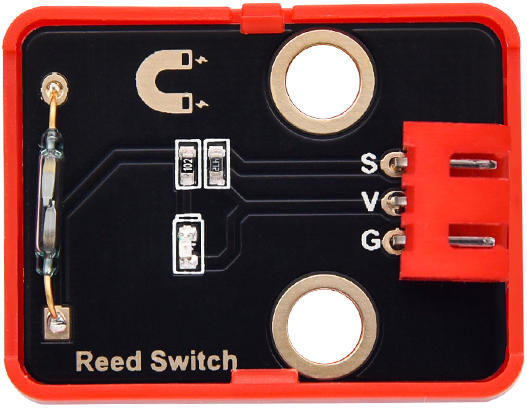

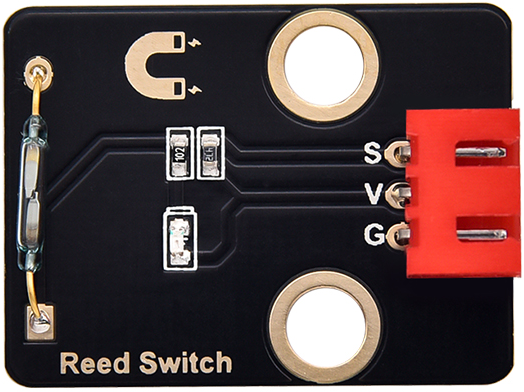

干簧管模块 |
1 |
|
|
17 |

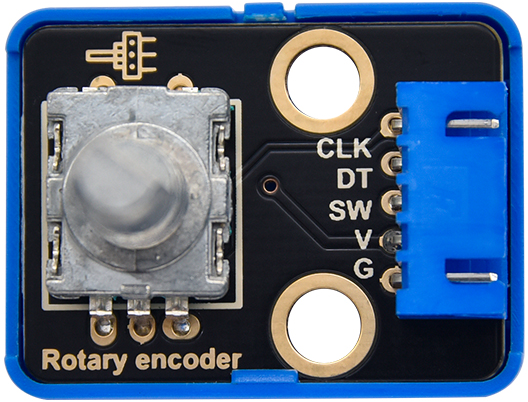

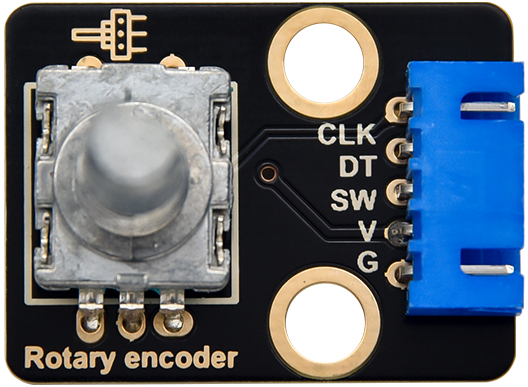

旋转编码器模块 |
1 |
|
|
18 |

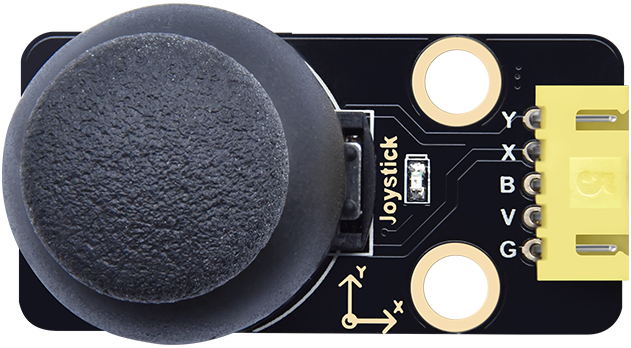

摇杆模块 |
1 |
|
|
19 |

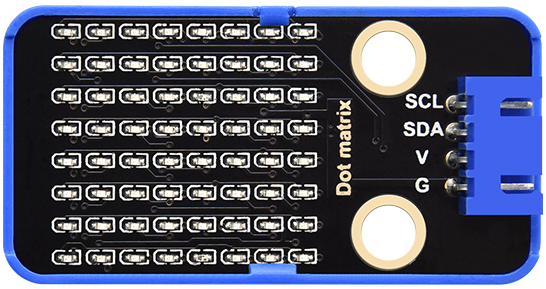

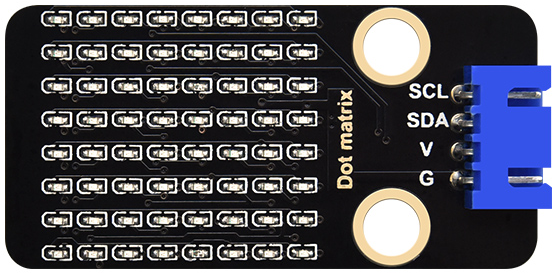

HT16K33_8X8点阵模块 |
1 |
|
|
20 |

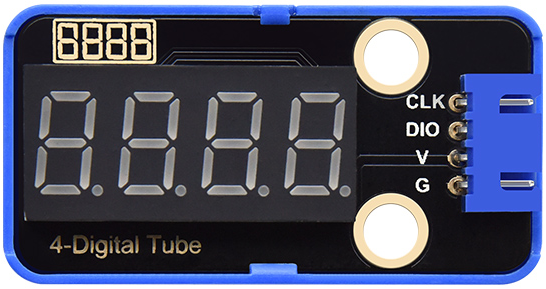

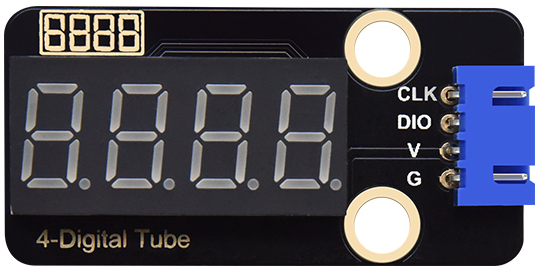

TM1650四位数码管模块 |
1 |
|
|
21 |

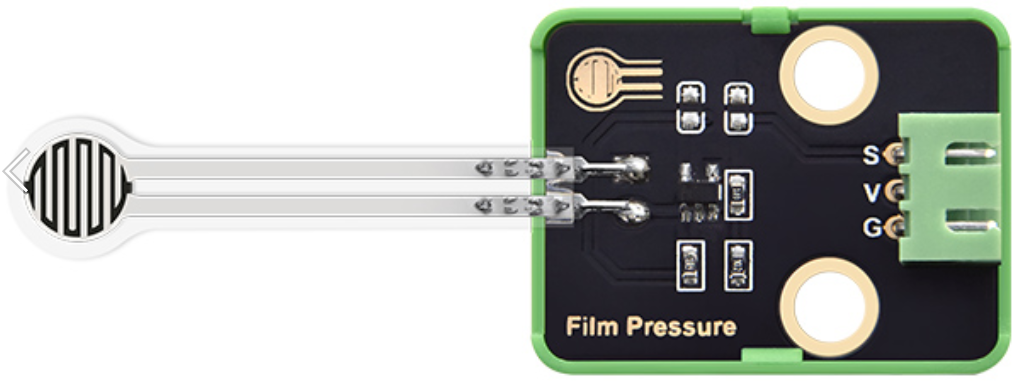

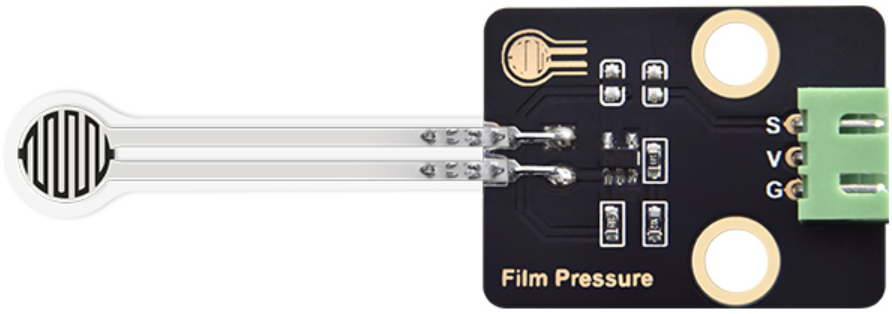

薄膜压力传感器 |
1 |
|
|
22 |

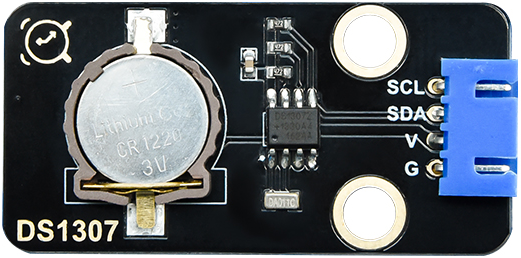

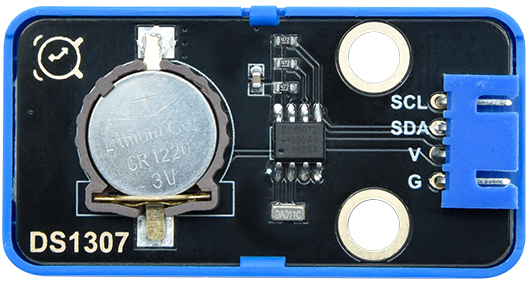

DS1307时钟传感器模块 |
1 |
|
|
23 |

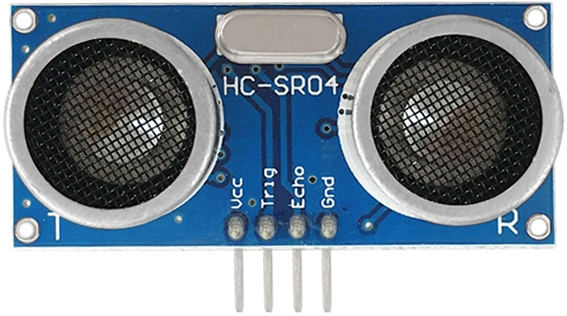

HC-SR04超声波传感器 |
1 |
|
|
24 |

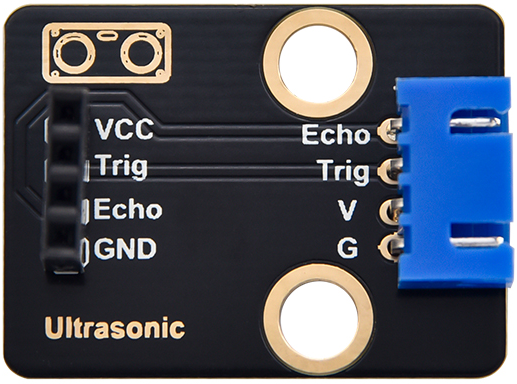

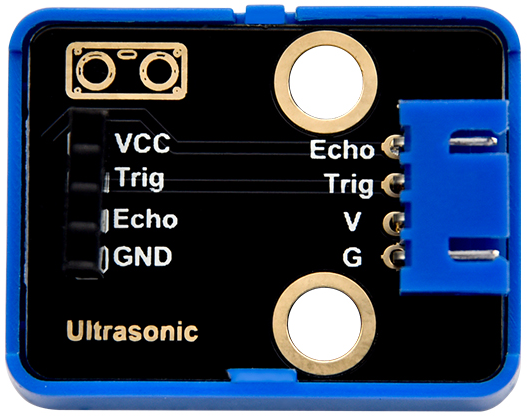

超声波转接模块 |
1 |
|
|
25 |

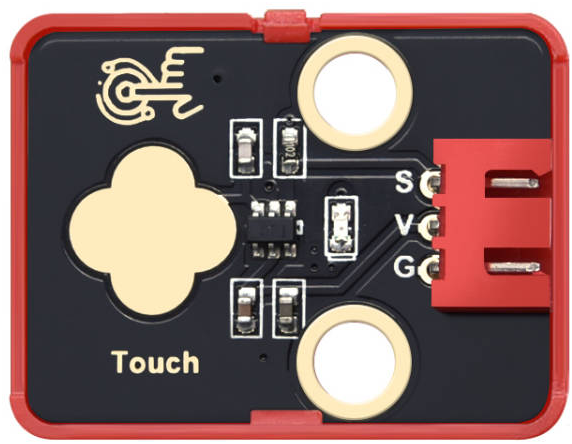

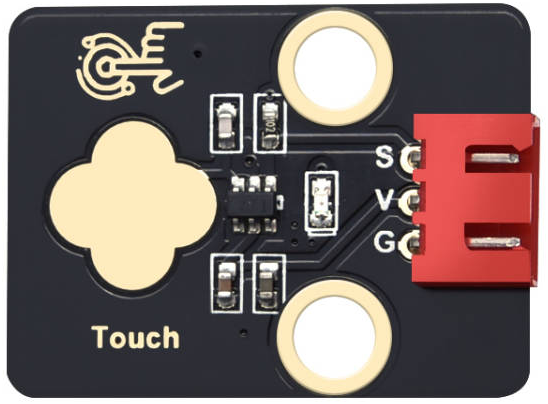

电容触摸模块 |
1 |
|
|
26 |

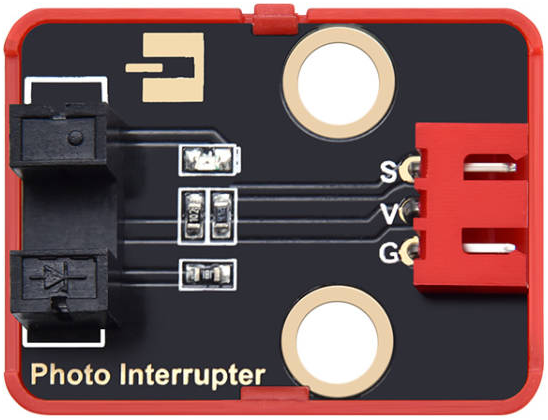

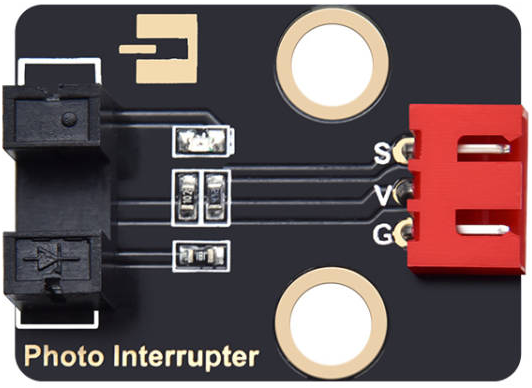

光折断模块 |
1 |
|
|
27 |

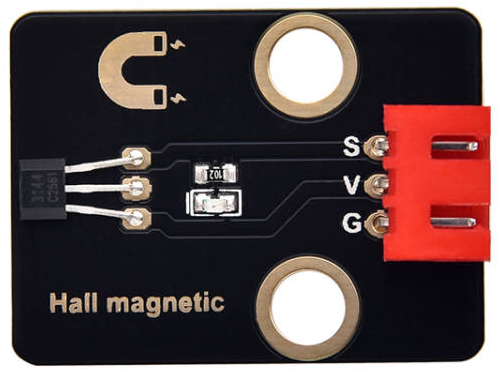

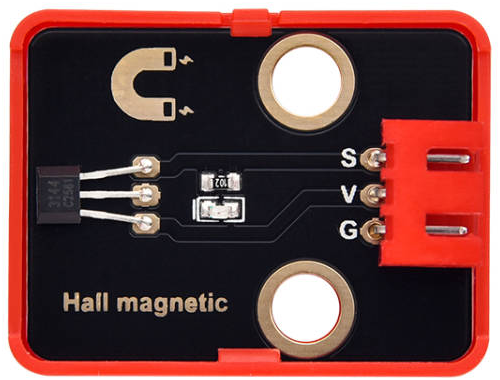

霍尔传感器 |
1 |
|
|
28 |

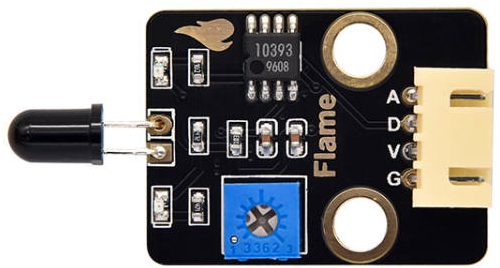

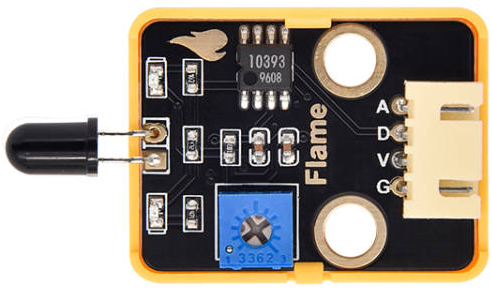

火焰传感器 |
1 |
|
|
29 |

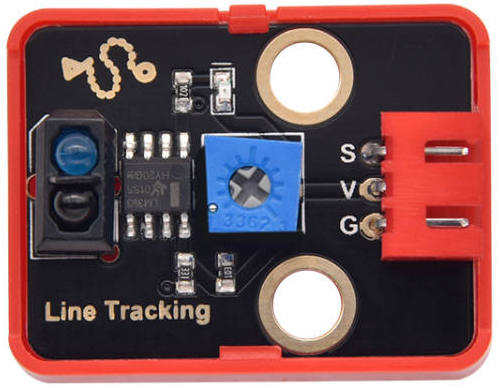

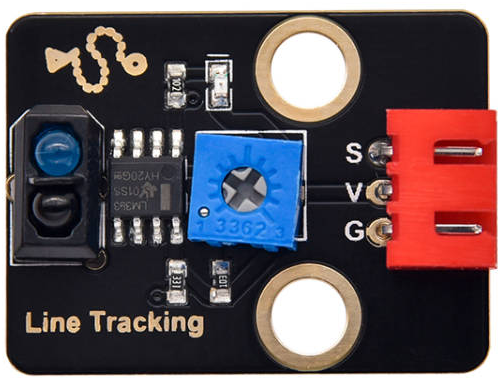

单路循线传感器 |
1 |
|
|
30 |

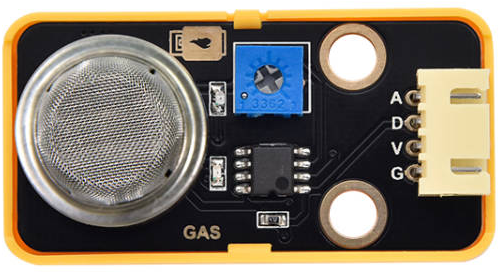

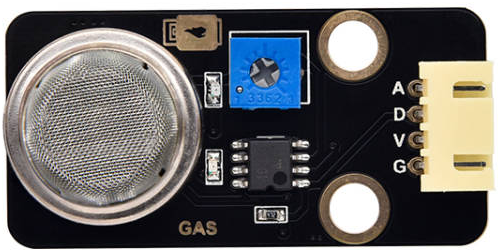

MQ-2模拟气体传感器 |
1 |
|
|
31 |

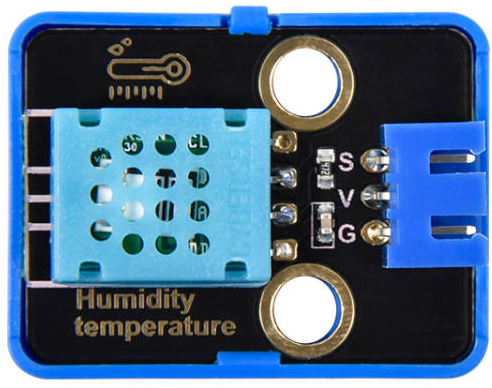

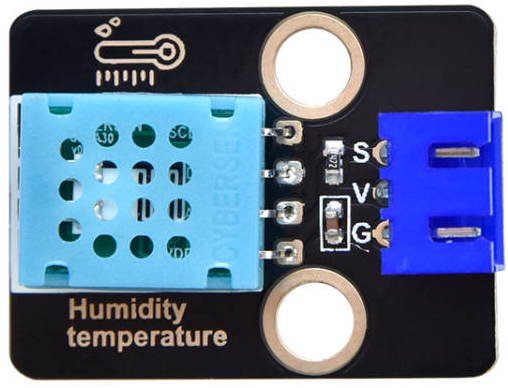

XHT11温湿度传感器（兼容DHT11） |
1 |
|
|
32 |

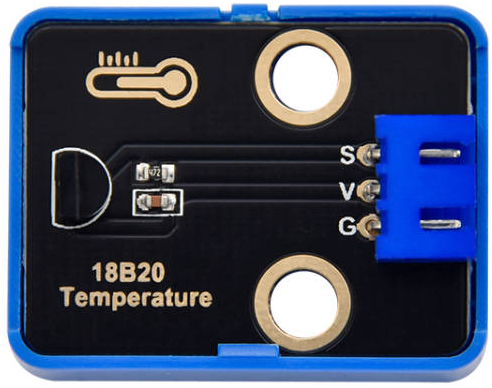

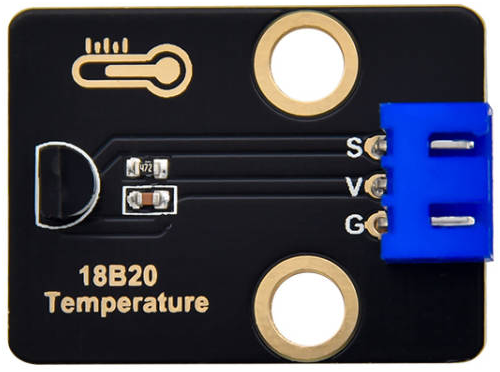

DS18B20温度传感器 |
1 |
|
|
33 |

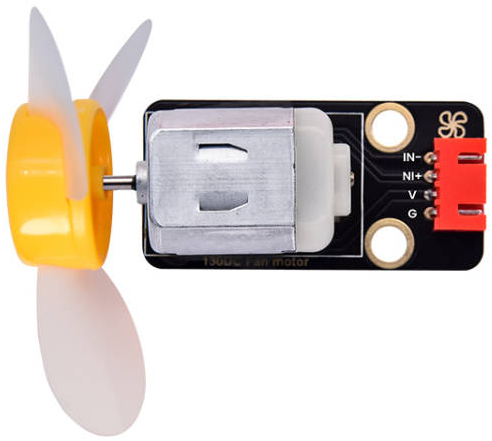

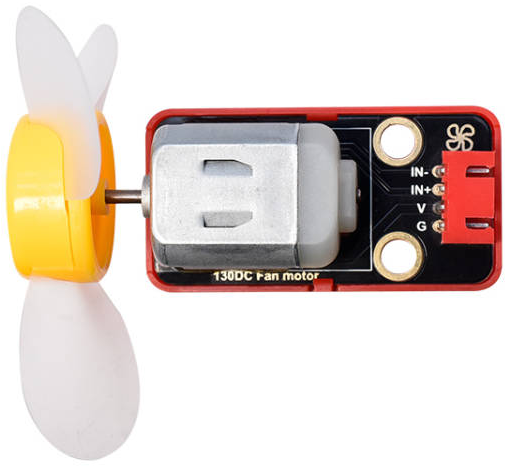

130电机模块 |
1 |
|
|
34 |

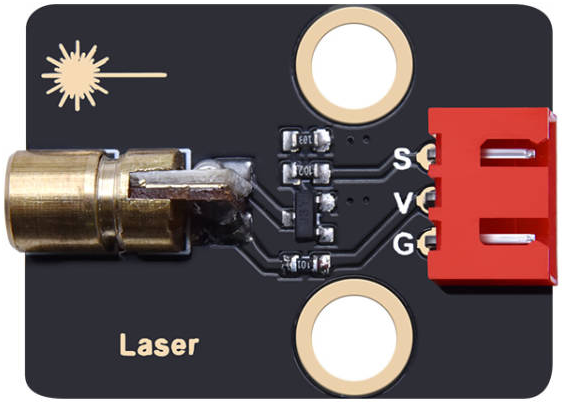

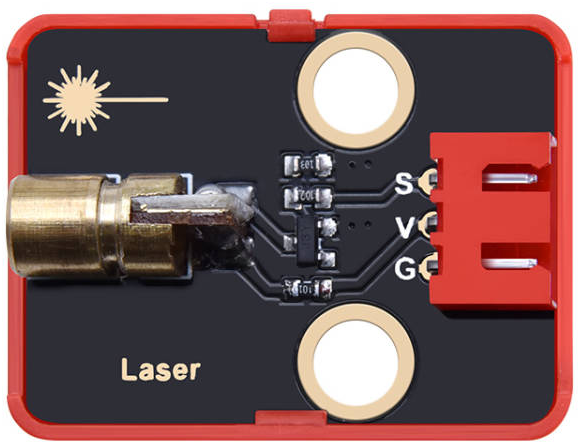

激光模块 |
1 |
|
|
35 |

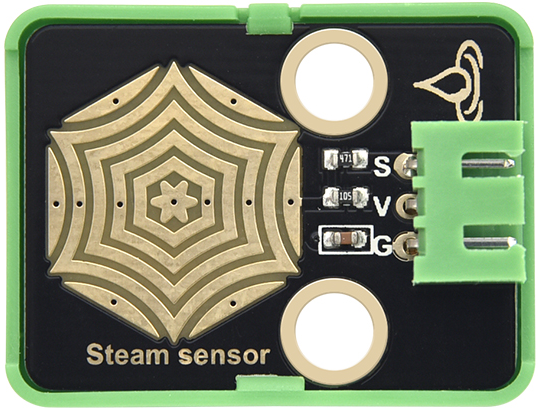

水滴传感器 |
1 |
|
|
36 |

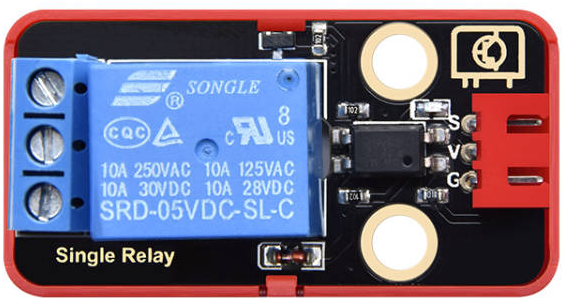

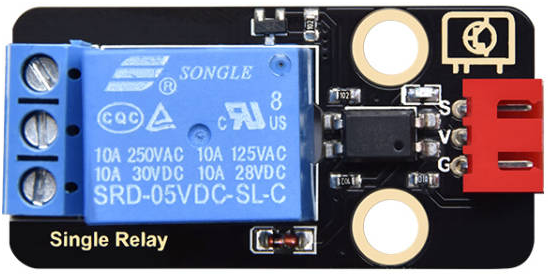

单路5V继电器模块 |
1 |
|
|
37 |

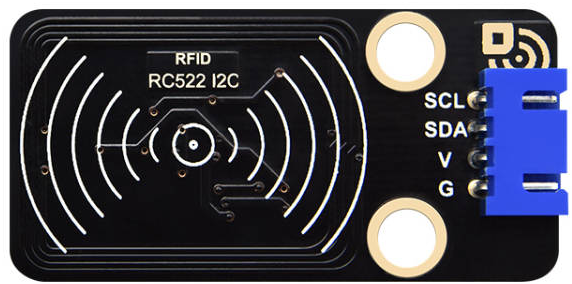

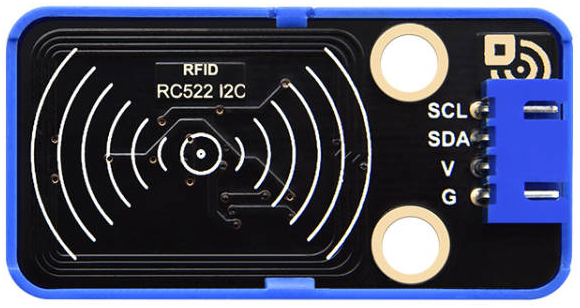

RFID刷卡模块 |
1 |
|
|
38 |

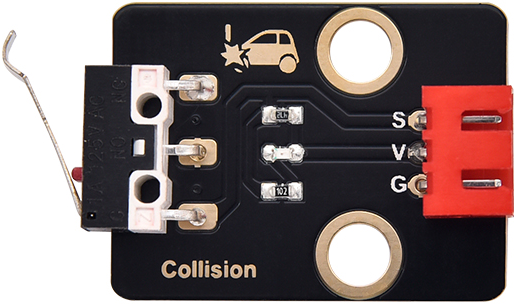

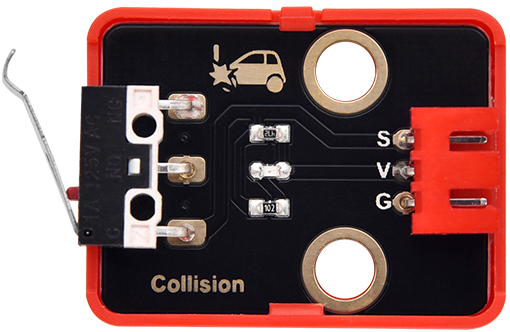

碰撞传感器 |
1 |
|
|
39 |

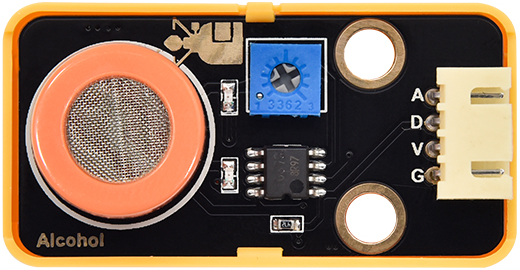

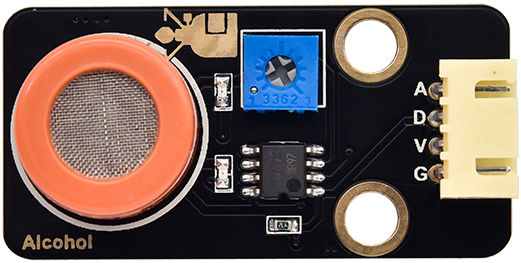

MQ-3酒精传感器 |
1 |
|
|
40 |

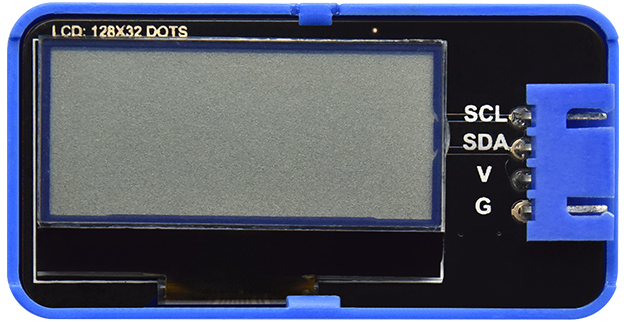

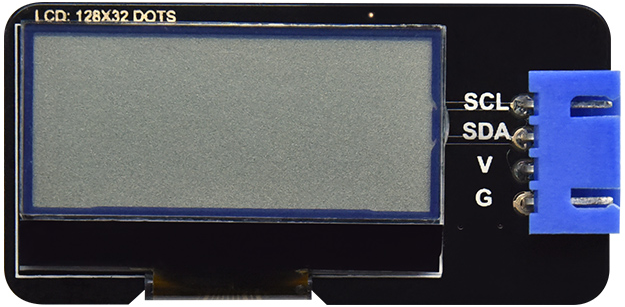

LCD_128X32_DOT模块 |
1 |
|
|
41 |

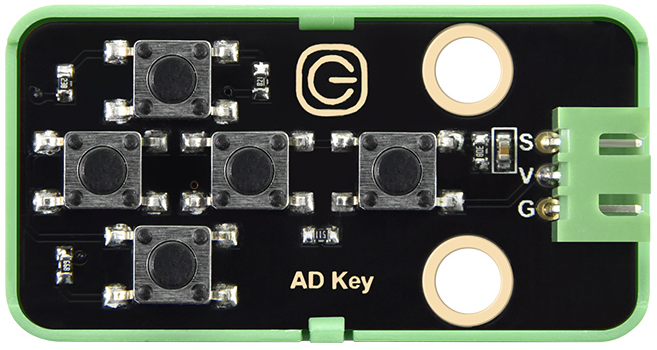

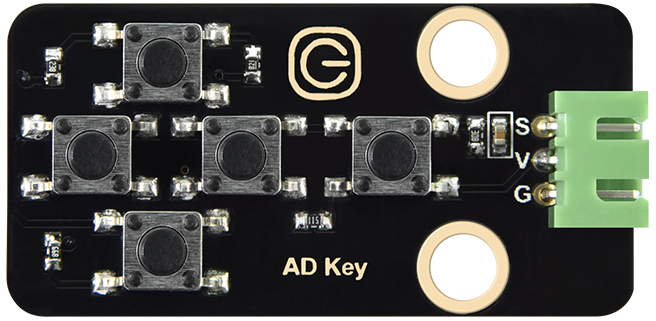

五路AD按键模块 |
1 |
|
|
42 |

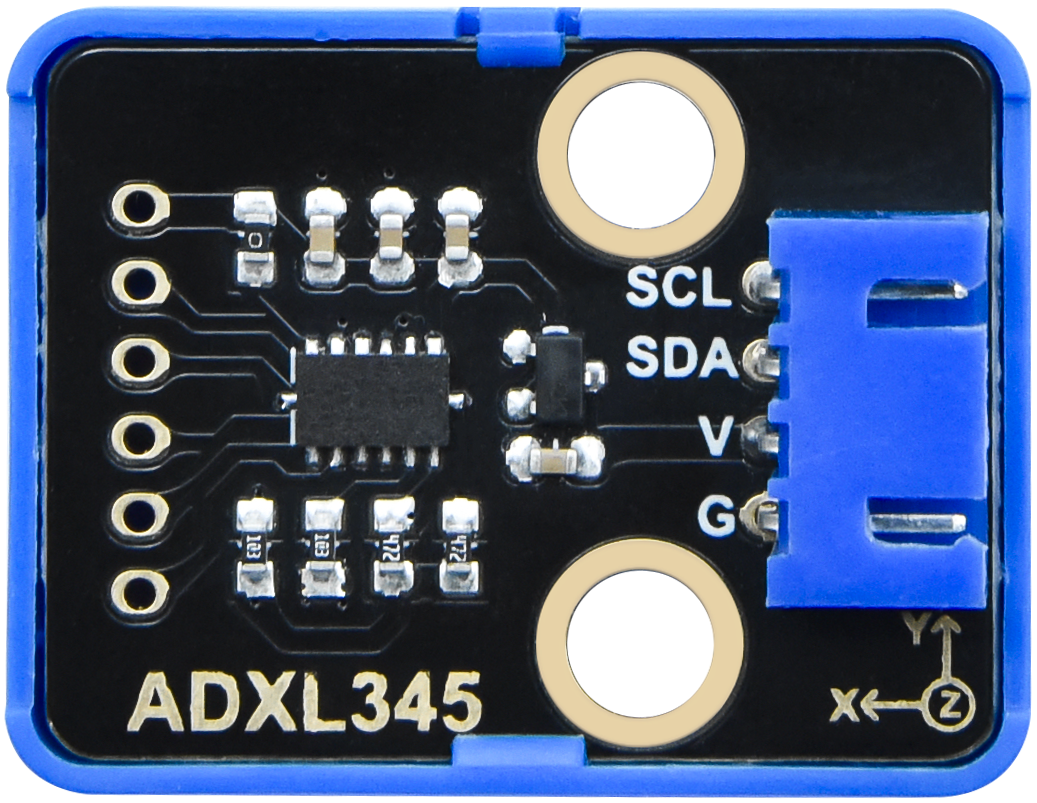

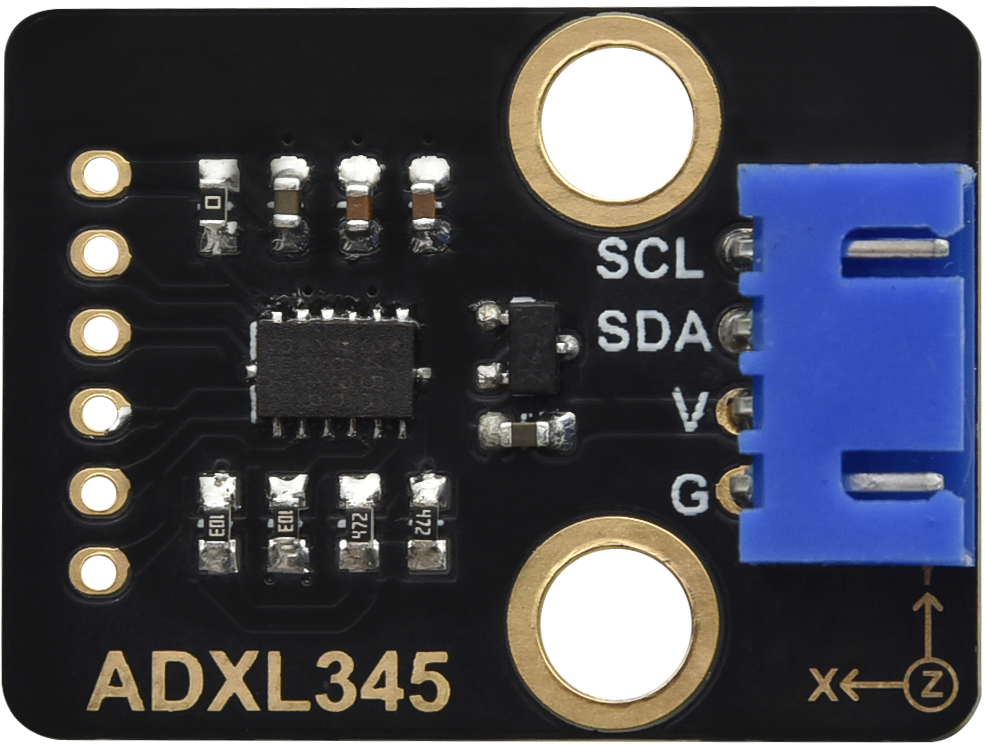

ADXL345加速度传感器模块 |
1 |
|
|
43 |
ESP32 PLUS开发板 |
1 |
|
|
44 |
舵机 配十字臂 |
1 |
|
|
45 |

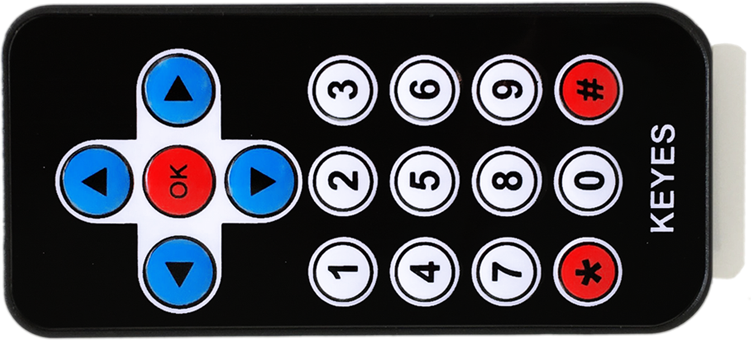

遥控器 |
1 |
|
|
46 |

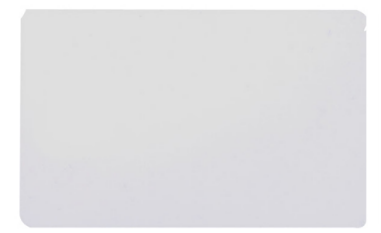

白卡 |
1 |
|
|
47 |
钥匙扣 |
1 |
|
|
48 |

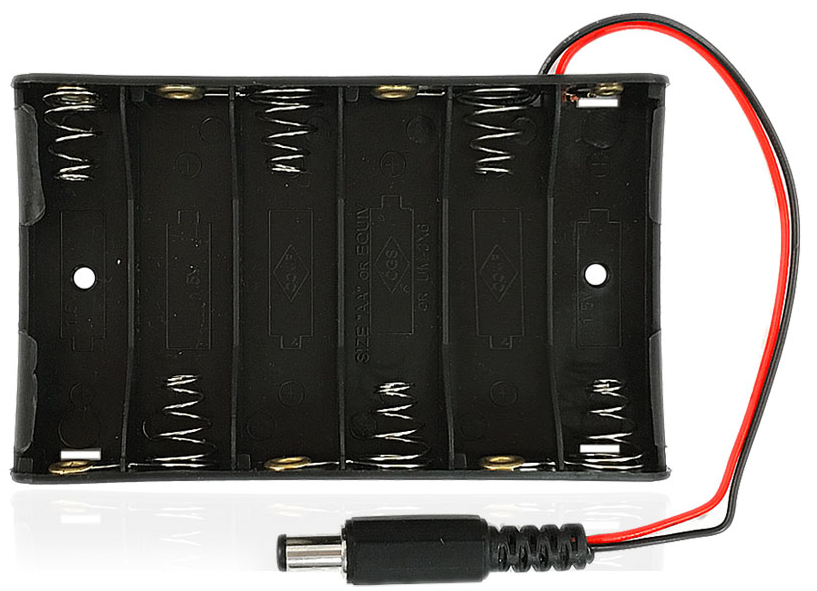

电池盒 |
1 |
|
|
49 |

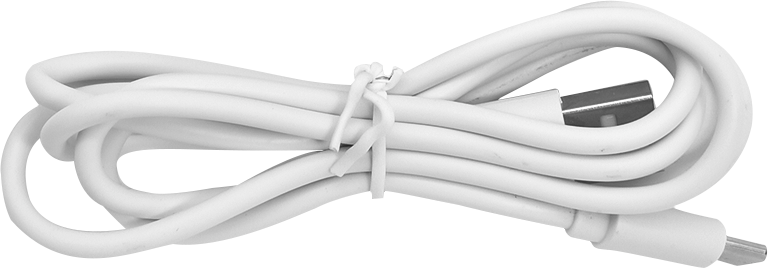

USB线 白色 |
1 |
|
|
50 |

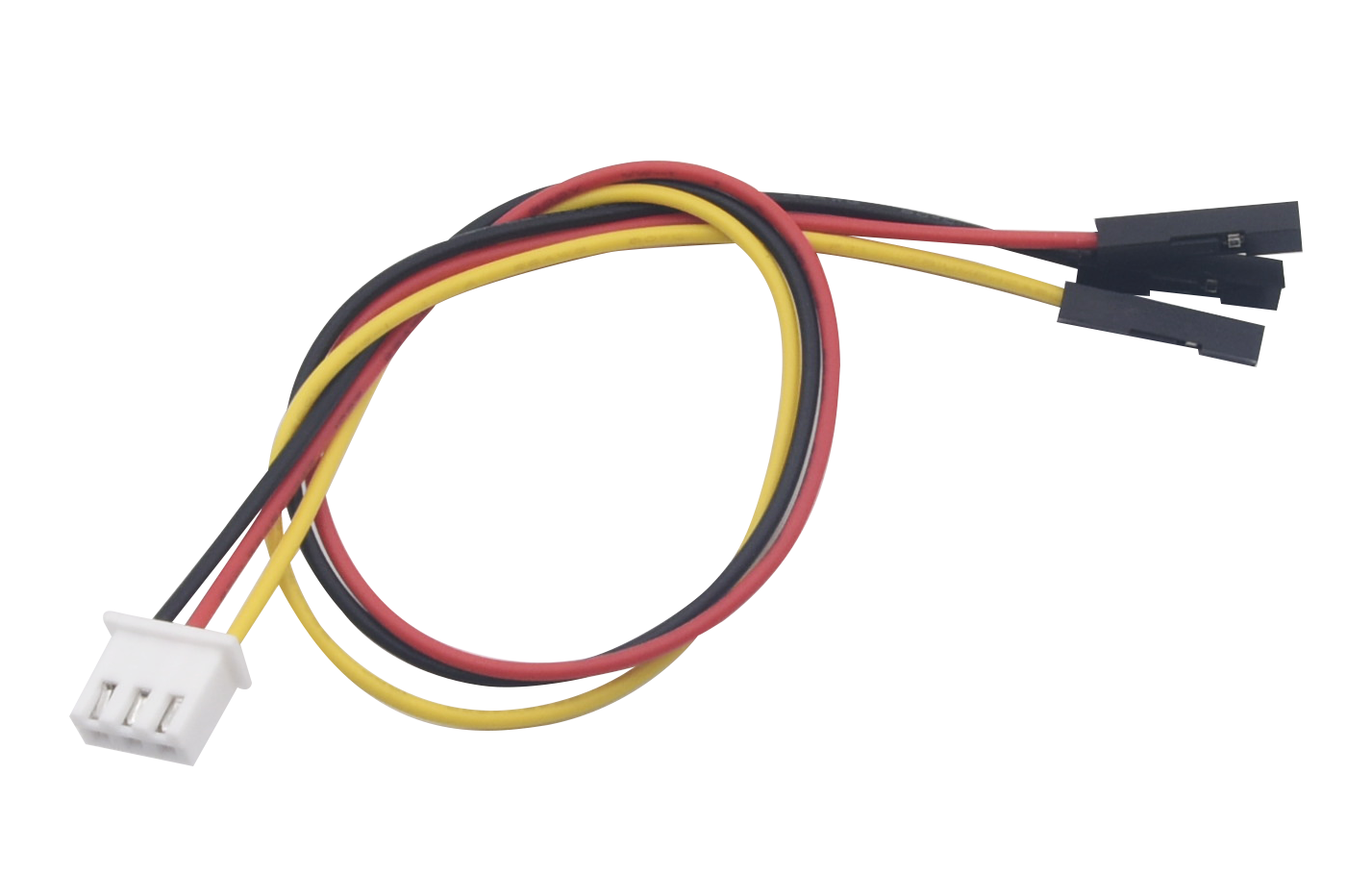

XH2.54-3P 转杜邦线母单线 |
16 |
|
|
51 |

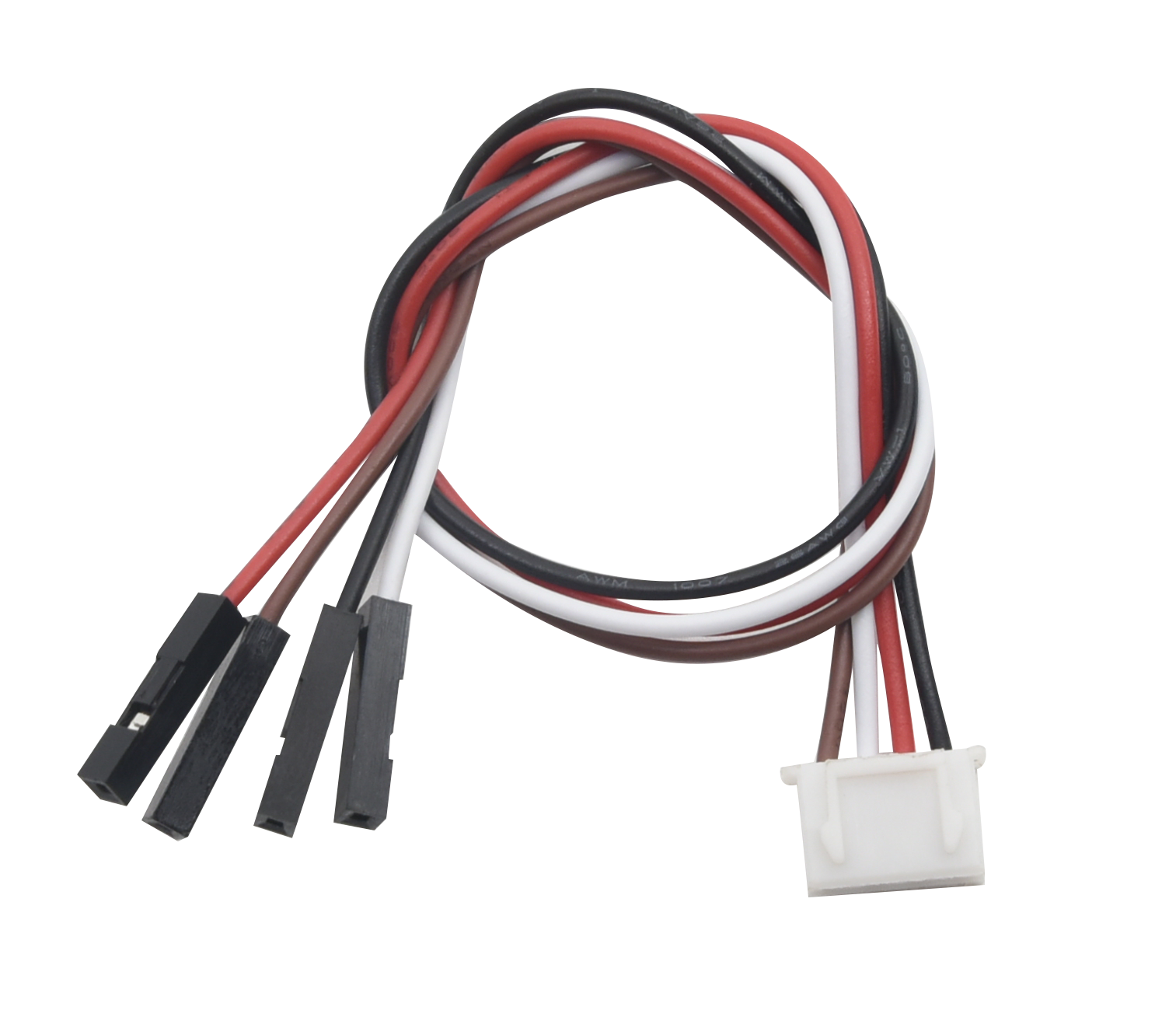

XH2.54-4P 转杜邦线母单线 |
10 |
|
|
52 |

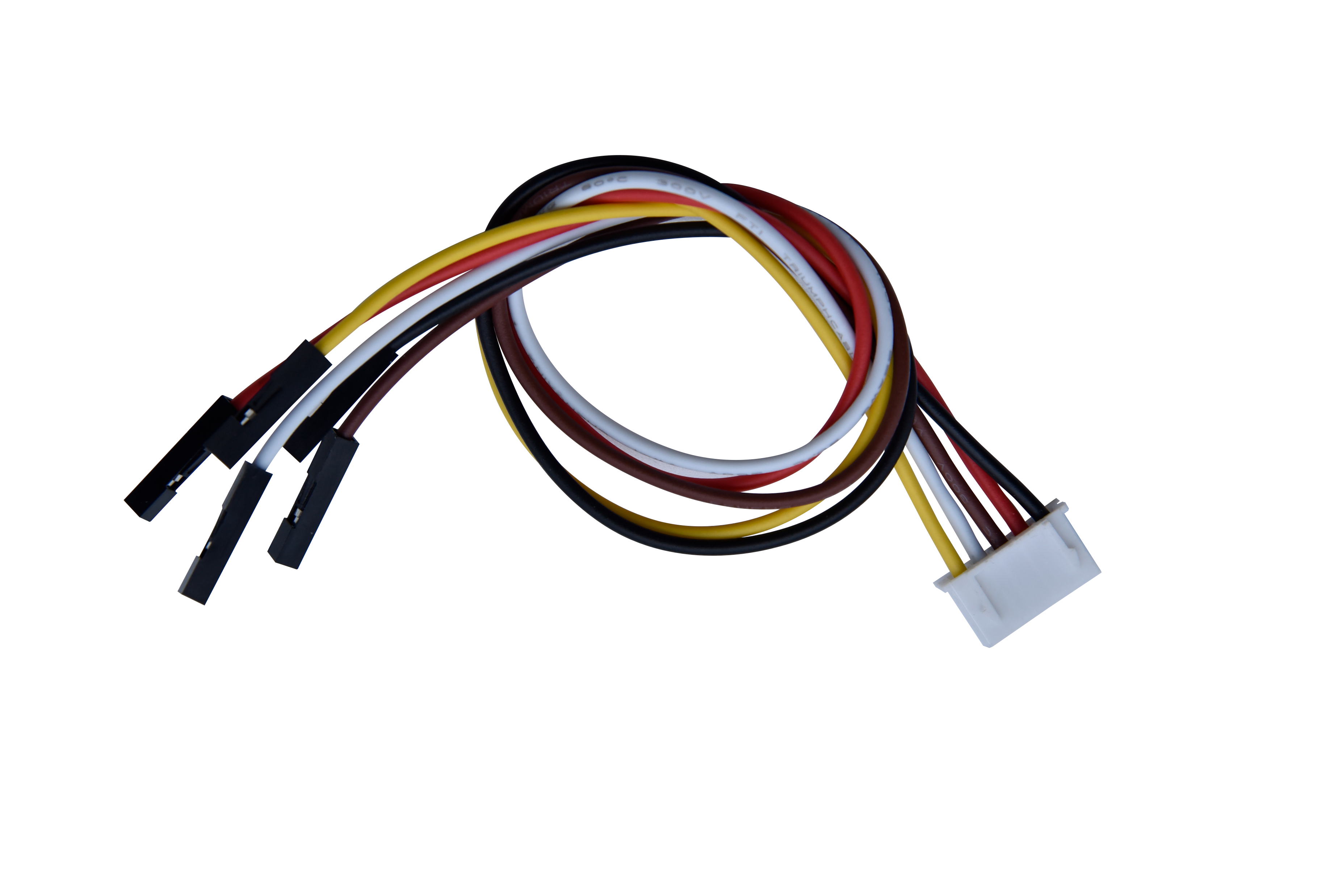

XH2.54-5P 转杜邦线母单线 |
3 |
|
|

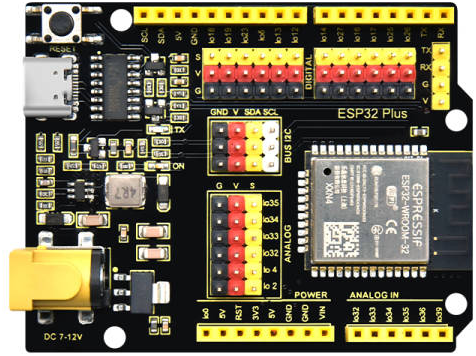

1.3 主板介绍#
一、简介
这是一款基于ESP32开发板，集成了ESP32-WOROOM-32模组的通用型的WIFI加蓝牙开发板，引脚兼容Arduino。有丰富的外设，包括霍尔传感器，高速SDIO/SPI、UART、I2S和I2C等，适用于搭配传感器模块进行学习。并且可以搭载freeRTOS操作系统，非常适用于物联网、智能家居方案。
二、参数
输出电压 |
3.3V-5V |
|---|---|
输出电流 |
MAX：1.2A |
最大功率 |
最大输出10W |
工作温度范围 |
-10~50摄氏度 |
尺寸 |
69*54*14.5mm |
重量 |
25.5g |
定位孔直径 |
3.2mm |
环保属性 |
ROHS |

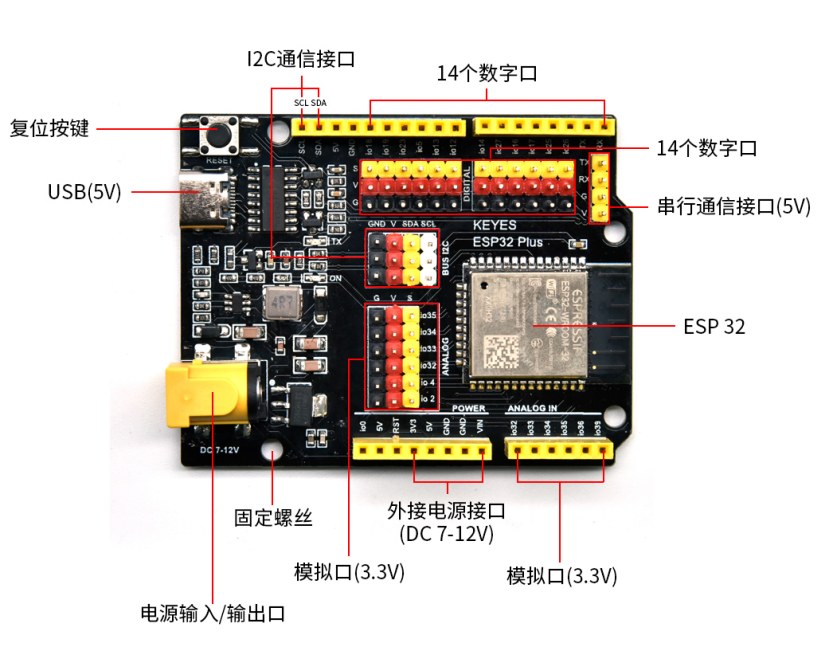

三、接口图
四、原理图
