实验三十一 电位器调节灯光亮度#

🌟 项目简介#
本实验将“呼吸灯”的渐变亮度效果与“按键控制”的输入思维结合起来,用一个旋转电位器像音量旋钮一样,手动调节LED灯的亮暗程度。不用编程改变数值,只要轻轻一转,亮度立刻变化——这就是模拟信号的魅力!
⚙️ 工作原理#
电位器是一个可调电阻,旋转时会输出连续变化的电压值(0V~3.3V),Pico 的 ADC(模数转换器)能把它变成数字信号:0~65535。
LED 亮度不能靠“开关”控制,要用 PWM(脉宽调制):快速开关 LED,通过“开的时间占比”来模拟明暗。Pico 的 PWM 值范围也是 0~65535。
所以我们直接把电位器读到的数值,原封不动地传给 PWM → 数值越大,LED 越亮;数值越小,LED 越暗。简单又巧妙!
🧰 所需材料#
|
|
|
|
|
|
|---|---|---|---|---|---|
Raspberry Pi Pico板 ×1 |
Raspberry Pi Pico扩展板 ×1 |
Keyes 白色LED模块 ×1 |
Keyes 旋转电位器传感器 ×1 |
防反插3Pin杜邦线 ×2 |
Micro USB数据线 ×1 |
✅ 小提示:所有模块都带防反插设计,插错方向是插不进去的,新手也能安心操作!
🔌 接线说明#

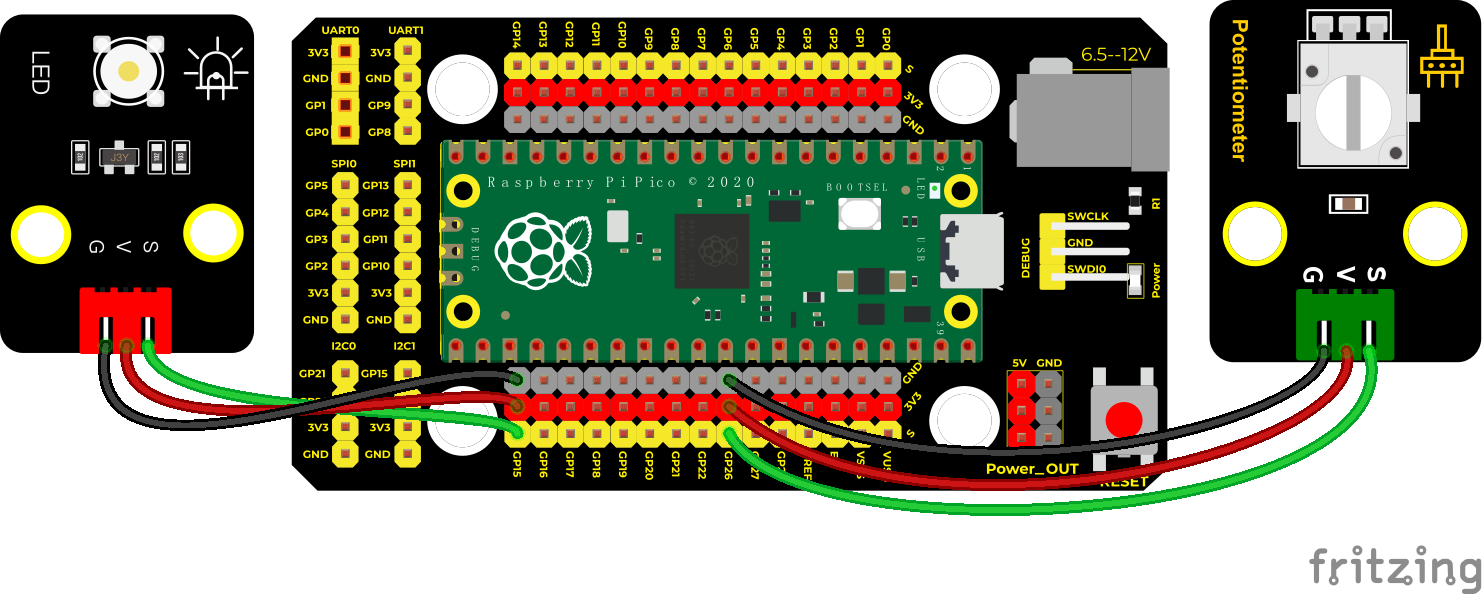

按图连接(对应引脚已标出):
LED模块:
S(信号)→ Pico GP15(即 Pin 15)+(电源)→ Pico 3.3V-(地)→ Pico GND
电位器模块:
S(信号)→ Pico GP26(即 ADC0,唯一支持ADC的引脚之一)+→ Pico 3.3V-→ Pico GND
⚠️ 注意:电位器必须接 3.3V 和 GND 才能正常输出模拟电压;若误接 5V 可能损坏 Pico!
💻 示例代码(MicroPython)#
# Keyes Starter Kit for Raspberry Pi Pico
# 实验31:电位器调节LED亮度
import machine
import utime
# 创建ADC对象:读取电位器在GP26上的模拟电压
potentiometer = machine.ADC(26)
# 创建PWM对象:控制GP15引脚输出可变占空比信号
pwm = machine.PWM(machine.Pin(15))
pwm.freq(1000) # 设置PWM频率为1000Hz(人眼看不到闪烁)
while True:
pot_value = potentiometer.read_u16() # 读取电位器值(0~65535)
pwm.duty_u16(pot_value) # 直接赋值给PWM,控制LED亮度
utime.sleep(0.1) # 稍作等待,让程序更稳定
📚 代码解析#
代码行 |
说明 |
|---|---|
|
告诉Pico:我要从 GP26引脚 读取模拟电压信号(电位器输出) |
|
告诉Pico:我要用 GP15引脚 输出PWM信号(驱动LED) |
|
设定PWM“开关速度”为每秒1000次——太快人眼看不见闪烁,太慢会感觉明显闪烁 |
|
读取一次电位器值,返回 0~65535 的整数(u16 = unsigned 16-bit) |
|
把刚读到的数值,直接设为PWM“开启时间占比”,0=完全熄灭,65535=最亮 |
✅ 小发现:ADC 和 PWM 都用 16位数值(0–65535),所以无需换算,直连即可!这就是MicroPython为创客设计的贴心之处。

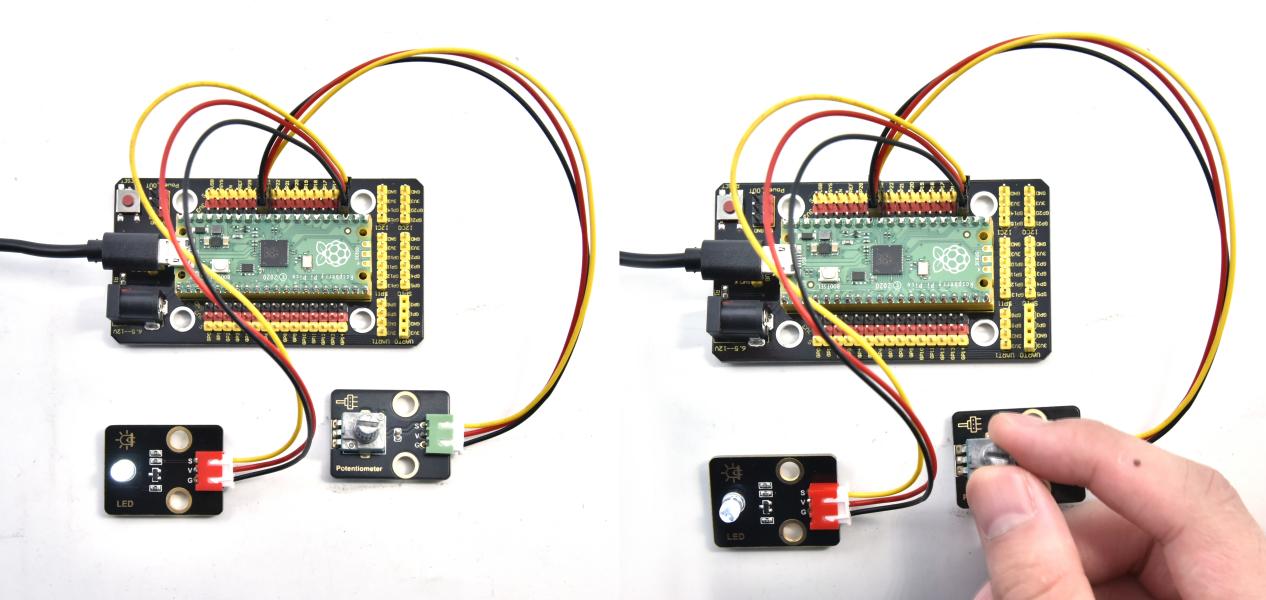

✅ 实验现象#
下载并运行代码后:
LED 模块初始亮度由电位器当前角度决定;
顺时针旋转电位器 → LED 越来越亮;
逆时针旋转电位器 → LED 越来越暗,直至完全熄灭;
整个过程平滑、无断点,就像调节台灯亮度一样自然!

⚠️ 注意事项#
🔌 务必确认电位器的
+接 Pico 的 3.3V,不是 VSYS 或 5V!否则可能烧坏Pico的ADC电路。🧩 LED模块和电位器模块的
S/+/-顺序不能接反(模块背面有丝印标注)。🐞 如果LED不亮或始终最亮/最暗,请检查:
USB线是否插稳、Pico是否被电脑识别;
代码是否成功下载(Thonny左下角显示“Running”);
接线是否与图中完全一致(特别是GP26和GP15)。
🌡️ 电位器是机械元件,偶尔接触不良属正常,多旋转几次即可恢复。
🧠 扩展思维#
在本课 LED 亮度随电位器线性变化的基础上,如果想让它转动一点点就明显变亮,再转一点就很快达到最亮(即实现“非线性调节”),该怎样修改代码?
