实验十三 光敏电阻传感器

实验说明

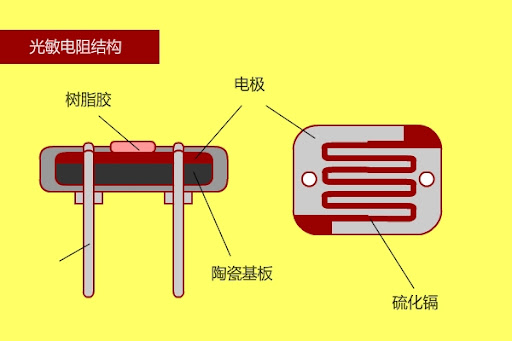

在这个套件中，有一个Keyes DIY电子积木 光敏电阻传感器，这是一个常用的光敏电阻传感器，它主要采用光敏电阻元件。该电阻元件电阻大小随着光照强度的变化而变化，该传感器就是利用光敏电阻元件这一特性，搭建电路将电阻变化转换为电压变化。光敏电阻传感器可以模拟人对环境光线的强度的判断，从而方便做出与人友好互动的应用。

接线时，我们将传感器信号端(S端)输入到pico模拟口，感知模拟值的变化，并在串口监视器上显示出对应的模拟值。

实验原理

当没有亮光时，电阻大小为0.2MΩ，信号端（2点）检测的电压接近0，当随着光照抢度增大，光线传感器的电阻值越来越小，所以信号端检测的电压越来越小。

实验器材

Raspberry Pi Pico板*1	Raspberry Pi Pico扩展板*1	keyes DIY电子积木 光敏电阻传感器*1	防反插3Pin*1	MicroUSB线*1

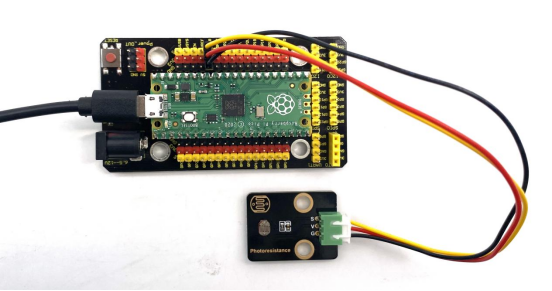

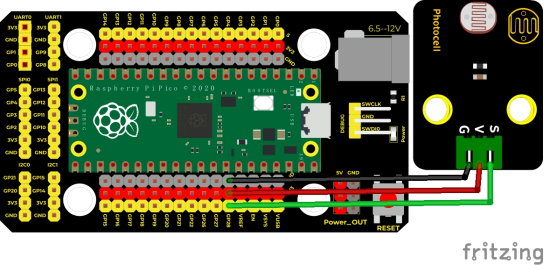

接线图

测试代码

/*

 * Keyes Starter Kit for Raspberry Pi Pico

 * lesson 13

 * Photoresistance

*/

int val = 0;

int photoPin = 28;  //光敏电阻传感器接模拟口ADC2

void setup() {

 Serial.begin(9600);//设置波特率9600

}



void loop() {

 val = analogRead(photoPin);//读取传感器器的值

 Serial.println(val);//打印值

 delay(100);//延时100MS



}

代码说明

设置方法和实验十一类似，这里就不多做介绍了。

测试结果

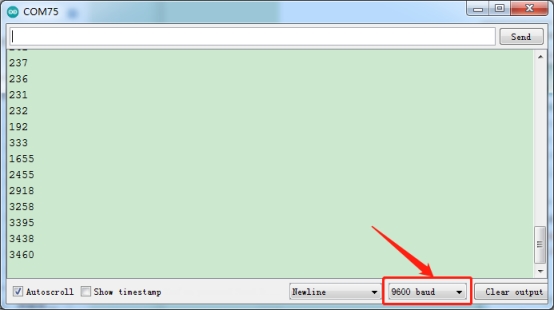

烧录好测试代码，按照接线图连接好线，利用USB线上电后，打开软件串口监视器，设置波特率为9600，我们可以看到对应光照强度的模拟值，光照越强，模拟值越大，如下图。
