实验二十四 HT16K33_8X8点阵模块#
实验说明

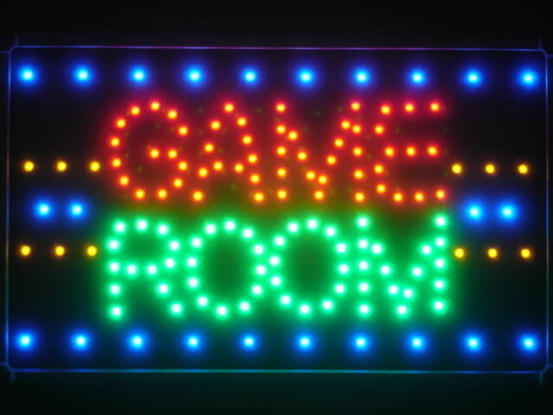

什么是点阵？我们用之前的方法一个IO口只能控制一个led，如果需要用更少的IO口控制更多的led怎么办呢，于是就有了点阵。
8X8点阵共由64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置1电平，某一列置0电平，则相应的二极管就亮；如要将第一个点点亮，则1脚接高电平a脚接低电平，则第一个点就亮了。实验中我们用点阵显示一些字符图案图案。
实验原理
如原理图所示，我们如果想要点亮第一行第一列的那个LED灯，只需要把C1置高电平，R1置电平它就亮了，如果我们想让第一行led全部点亮，那么我们让R1为低电平，C1~C8全部为高电平就可以了，原理非常简单。但是这样的话我们总共需要用到16个IO口，这样就极大的浪费单片机资源。为此，我们特别设计了这个模块，利用HT16K33芯片驱动1个8*8点阵，只需要利用单片机的I2C通信端口控制点阵，大大的节约了单片机资源。
有些模块上自带3个拨码开关，可以让你随意拨动开关，这是用来设置I2C通信地址的。设置方法如下表格。我们的这个模块中，模块已经固定了通信地址，A0，A1，A2全部接地，即地址为0x70.
A0（1） |
A1（2） |
A2（3） |
A0（1） |
A1（2） |
A2（3） |
A0（1） |
A1（2） |
A2（3） |
|---|---|---|---|---|---|---|---|---|
0（OFF） |
0（OFF） |
0（OFF） |
1（ON） |
0（OFF） |
0（OFF） |
0（OFF） |
1（ON） |
0（OFF） |
OX70 |
OX71 |
OX72 |
||||||
A0（1） |
A1（2） |
A2（3） |
A0（1） |
A1（2） |
A2（3） |
A0（1） |
A1（2） |
A2（3） |
1（ON） |
1（ON） |
0（OFF） |
0（OFF） |
0（OFF） |
1（ON） |
1（ON） |
0（OFF） |
1（ON） |
OX73 |
OX74 |
OX75 |
||||||
A0（1） |
A1（2） |
A2（3） |
A0（1） |
A1（2） |
A2（3） |
|||
0（OFF） |
1（ON） |
1（ON） |
1（ON） |
1（ON） |
1（ON） |
|||
OX76 |
OX77 |
实验器材
|
|
|
|
|
|---|---|---|---|---|
Raspberry Pi Pico板*1 |
Raspberry Pi Pico扩展板*1 |
keyes DIY电 积木 HT16K33_8X8点阵模块*1 |
防反插4Pin*1 |
MicroUSB线*1 |

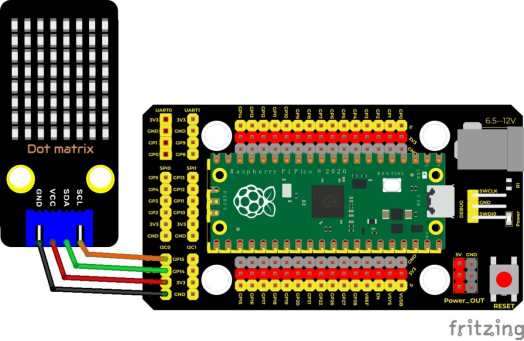

接线图
测试代码
/*
Keyes Starter Kit for Raspberry Pi Pico
lesson 24
HT16K33 8\*8 dot matrix
*/
#include <Matrix.h>//点阵的库
Matrix myMatrix(20, 21);
uint8_t LEDArray[8];
const uint8_t LedArray1[8] PROGMEM = {0x00, 0x18, 0x3c, 0x7e, 0xff, 0xff, 0x66, 0x00};//心形图案
void setup() {
myMatrix.begin(0x70);//iic地址
myMatrix.clear();//清除显示
myMatrix.setBrightness(5);//亮度5,范围0~15
}
void loop() {
memcpy_P(&LEDArray, &LedArray1, 8);
for (int i = 0; i < 8; i++)
{
for (int j = 0; j < 8; j++)
{
if ((LEDArray[i] & 0x01))
myMatrix.drawPixel(j, i, 1);
else
myMatrix.drawPixel(j, i, 0);
LEDArray[i] = LEDArray[i] >> 1;
}
}
myMatrix.write(); //显示
}
代码说明
首先我们需要先导入库文件
我们代码中的图案是一个字节数据类型的数组构成，我们在下面的表格上表示出来。
我们将{0x00, 0x18, 0x3c, 0x7e, 0xff, 0xff, 0x66, 0x00}转化为二进制，填入下面的8*8表格就清晰了。其中1表示亮，0表示灭，我们可以看到是一个心形。
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|---|---|---|---|---|---|---|---|
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |

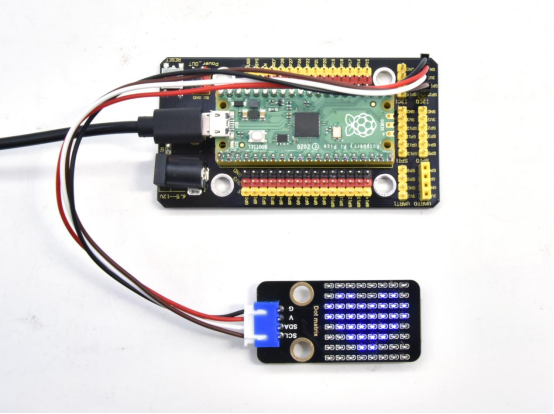

测试结果
烧录好测试代码，按照接线图连接好线；上电后，点阵显示一个心形图案。
