实验二十七 障碍物报警实验

实验二十七 障碍物报警实验#


实验说明

在前面实验课程中中，我们利用一个输入模块控制另一个输出模块。在这一实验中，我们还是用一个模块控制另一个模块，当避障传感器检测到障碍物时有源蜂鸣器响起。

生活中，我们可以利用一个检测传感器控制一个有源蜂鸣器响起或者LED点亮，做声光报警设备，如检测磁场（干簧管）、检测倾斜（倾斜模块）等等。

实验器材







Raspberry Pi Pico板*1

Raspberry Pi Pico扩展板*1

keyes DIY电子积木 避障传感器*1

keyes DIY电子积木 有源蜂鸣器模块*1

防反插3Pin*2

MicroUSB线*1

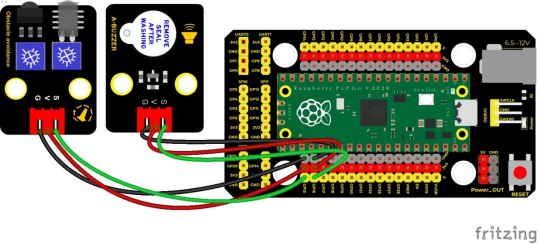

接线图


测试代码

/*

 * Keyes Starter Kit for Raspberry Pi Pico

 * lesson 27

 * Avoiding alarm

*/

int item = 0;

void setup() {

 pinMode(15, INPUT);  //避障传感器接GP15并设置为输入模式

 pinMode(16, OUTPUT); //蜂鸣器接GP16并设置为输出模式

}



void loop() {

 item = digitalRead(15);//读取避障传感器输出的电平值

 if (item == 0) {//检测到障碍物

  digitalWrite(16, HIGH);//蜂鸣器响起

 } else {//没有检测到障碍物

  digitalWrite(16, LOW);//蜂鸣器关闭

 }

 delay(100);//延时100ms



}

代码说明

  1. 我们需要跟前面学习的课程一样，根据接线设置传感器/模块连接的IO口，然后配置引脚模式。

  2. 我们前面已经知道，按下按键我们读取的值为0，那么我们通过if...else...语句判断按键值为0if (item == 0)来响起蜂鸣器 digitalWrite(16, HIGH)。

测试结果

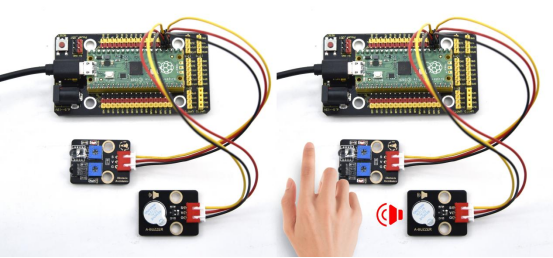

上传测试代码成功，按照接线图接好线，上电后，检测到障碍物时，外接的有源蜂鸣器响起声音，否则有源蜂鸣器停止响音。
