清单

当收到这个套件的时候,首先看到是一个包装精美的外盒,每个配件被安全且有序的装在外盒里面的小盒子里,先来清点一下:

Micro:bit 迷你智能乌龟车

电子组件

No

规格型号

数量


0

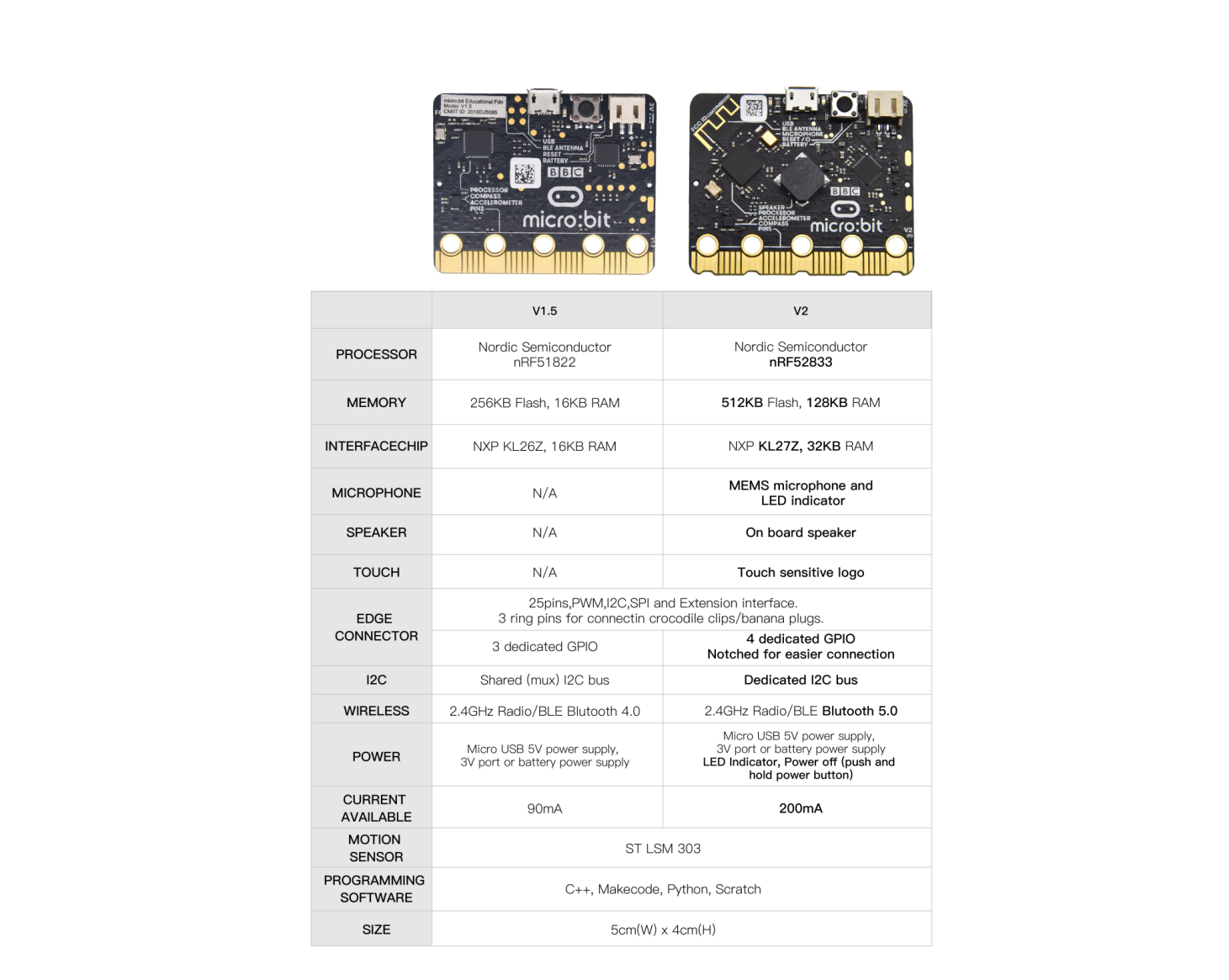

Micro:bit V2主板

1

1

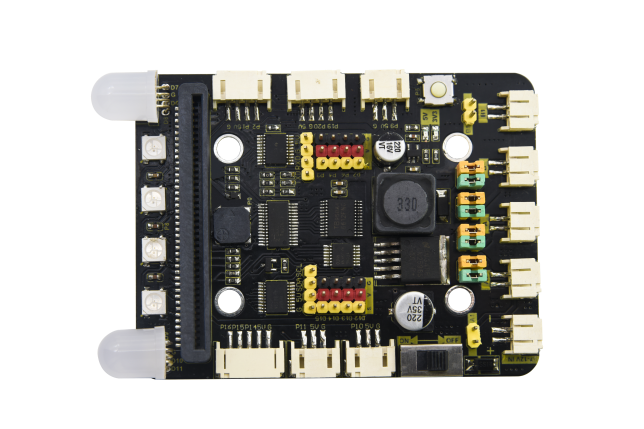

keyes microbit乌龟车电机驱动扩展板(配有跳线帽)

1

2

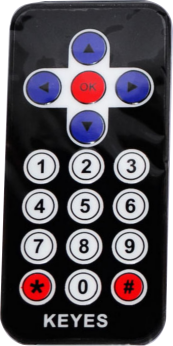

Keyesquick connectors 红外接收传感器

1

3

Keyes quick connectors 循迹传感器

1

4

HC-SR04超声波传感器

1

5

micro USB线 AM/MK5P(micro)黑色 OD:3.5 L=1M PVC过粉

1

6

JMP-1 17键86406.5MM

1

结构部分

1

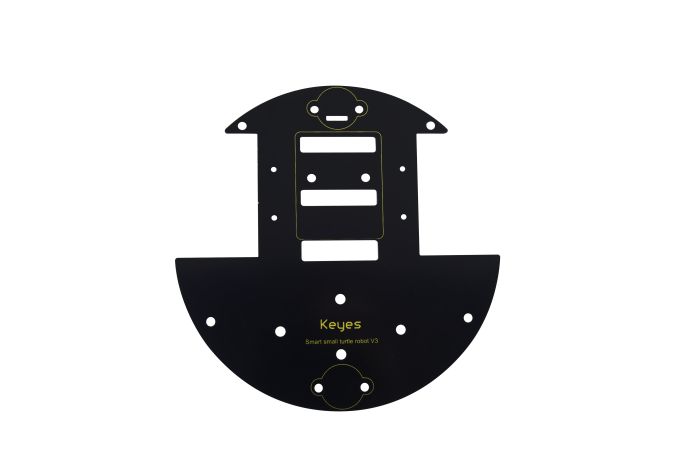

KeyesSmart small turle robot V2.0 底板

1

2

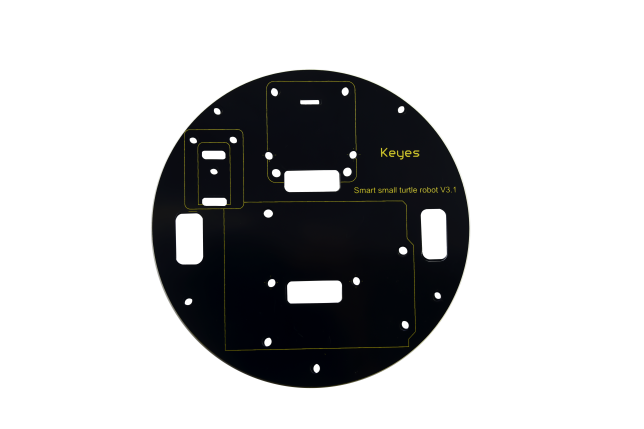

KeyesSmart small turle robot V2.0 中板

1

3

microbit乌龟车亚克力板顶板

1

4

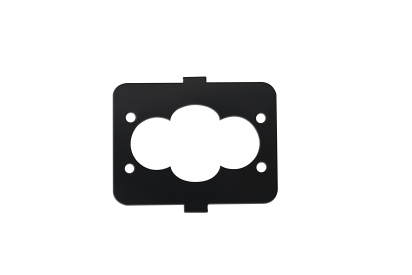

microbit乌龟车超声波模块固定架

1

5

Keyesquick connectors 12FN20电机连接板A

1

6

Keyesquick connectors 12FN20电机连接板B

1

7

N20电机 白色短 U型 支架 塑胶

2

8

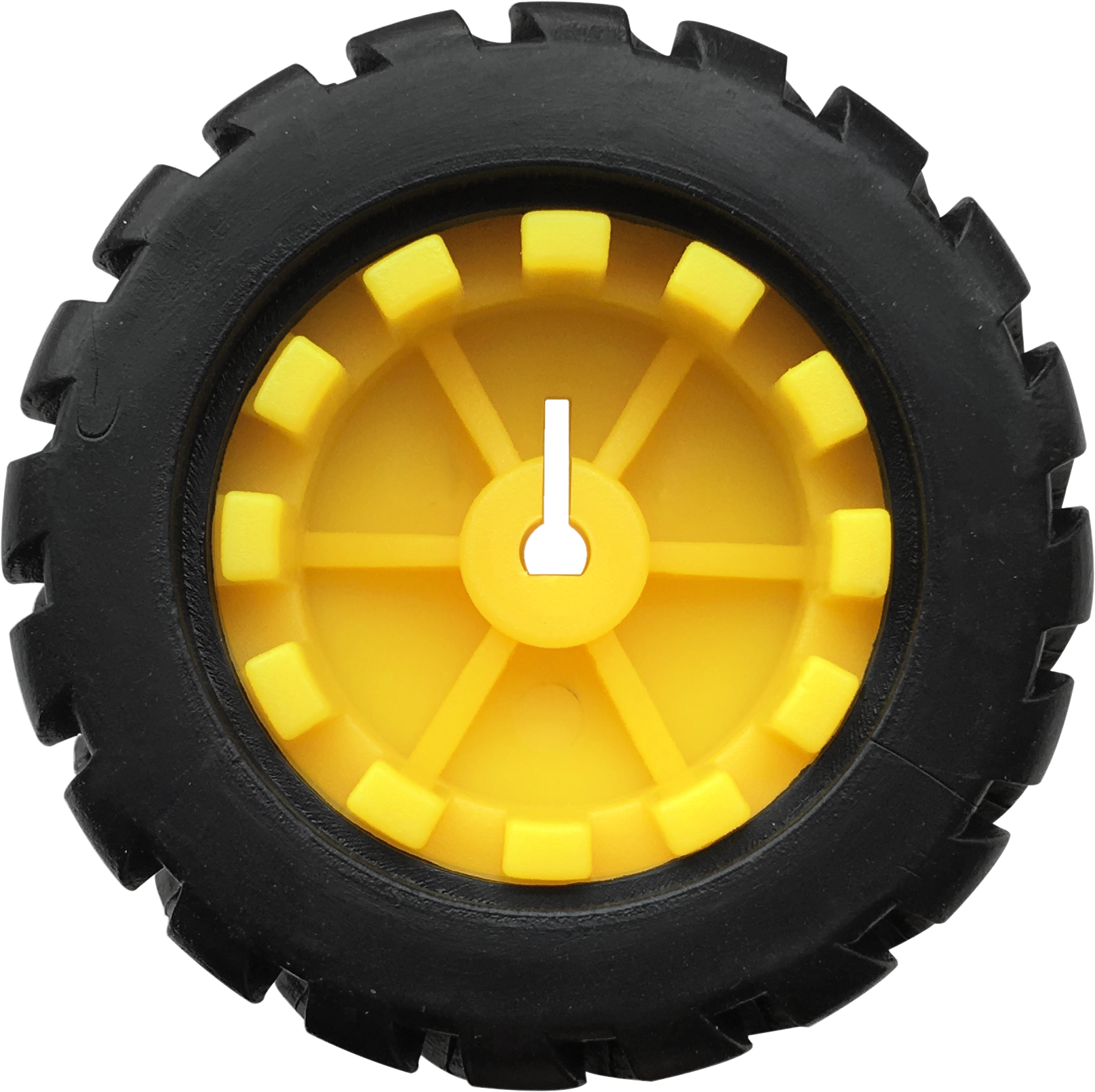

N20马达专用车轮

2

9

Arduino 3PI miniQ小车万向球 304不锈钢

2

10

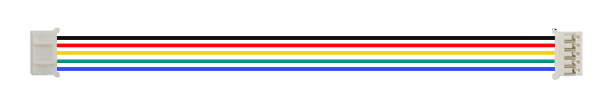

双头JST-PH2.0MM-5P 24AWG 蓝绿黄红黑线 15CM 反向

1

11

PH2.0MM-4P转2.54杜邦母单 绿蓝红黑线 26AWG线长150MM

1

12

双头JST-PH2.0MM-3P 24AWG 黄红黑线 8CM 反向

1

13

双头JST-PH2.0MM-2P 24AWG红黑线 16CM

2

14

18650双节15CM露线适用DIY小车+双头PH2.0MM-2P红黑线(总线长11.5CM)

1

15

18650电池

2

螺丝螺母

1

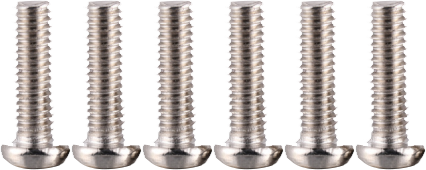

M2*12MM 圆头螺钉

6

2

M2 镀镍 螺母

6

3

M1.4 镀镍 螺母

4

4

M1.4*6MM螺钉

4

5

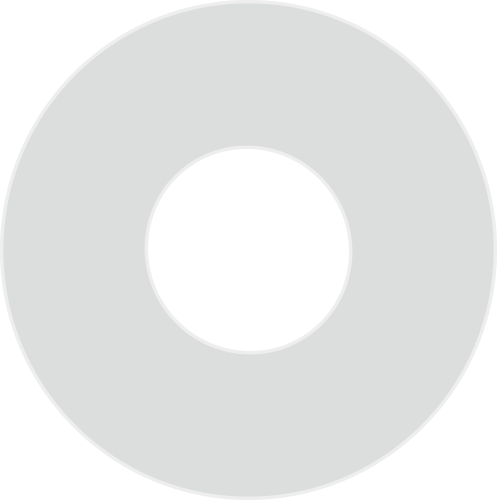

塑胶螺丝垫片

4

6

M3*6MM 圆头螺钉

20

7

M3*8MM 圆头螺钉

4

8

M3*10MM 平头 螺钉

4

9

M3 镀镍 螺母

8

10

单通M3*15+6MM六角铜柱

4

11

双通M3*12MM 六角铜柱

4

12

双通M3*40MM 六角铜柱

4

工具及循迹图

13

3.0*40MM 红黑色 十字螺丝刀 刀头加粗

1

14

循迹轨迹图

1

15

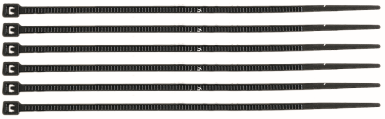

黑色 3*100MM扎带

5

功能介绍

RGB灯和其他外围设备。丰富的硬件资源将使您掌握更多的知识和技能,您可以利用自己的想象力创造更多的科技发明。

特征

keyes micro:bit迷你智能乌龟车的功能:

传感器/元件

可控RGB灯

减速直流电机

无源蜂鸣器

超声波传感器

循迹传感器

红外接收模块

WS2812 RGB灯

电源开关

数量

2

2

1

1

1

1

4

1

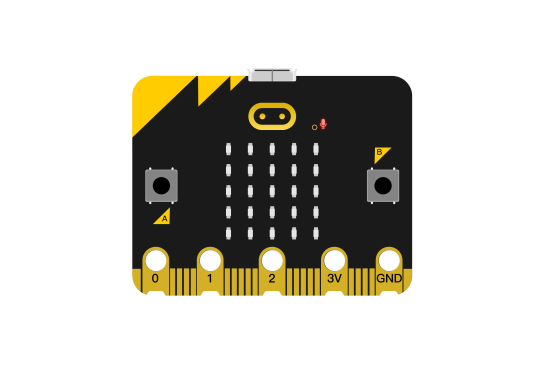

keyes micro:bit迷你智能乌龟车和micro:bit引脚之间的连接:

Micro:bit 引脚

keyes micro:bit迷你智能乌龟车上的传感器/元件

P0

无源蜂鸣器

P1

超声波传感器触发端口Trig(T)

P2

超声波传感器接收端口Echo(E)

P8

4个WS2812RGB灯

P11

红外接收器

P14

3路循迹传感器的左侧TCRT5000红外对管

P15

3路循迹传感器的中间TCRT5000红外对管

P16

3路循迹传感器的右侧TCRT5000红外对管

供电电池

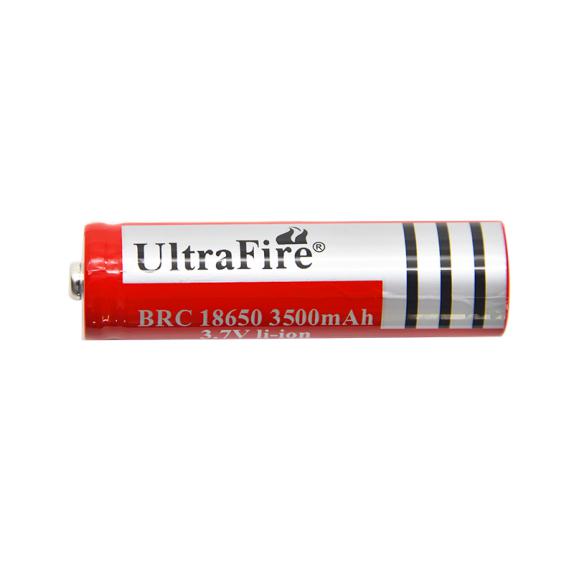

keyes micro:bit迷你智能乌龟车由2个18650电池供电,小车的电池座可以与任何类型的18650锂电池(可充电)兼容。可以使用通用电池充电器为18650锂电池充电的。

安装

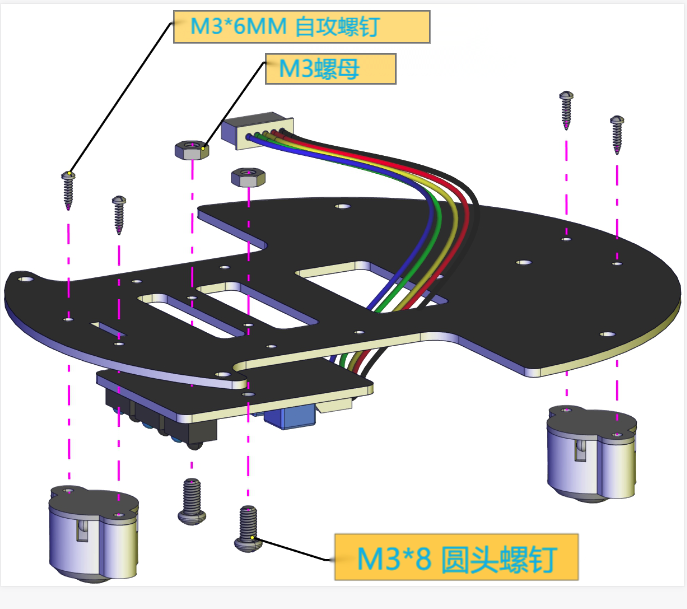

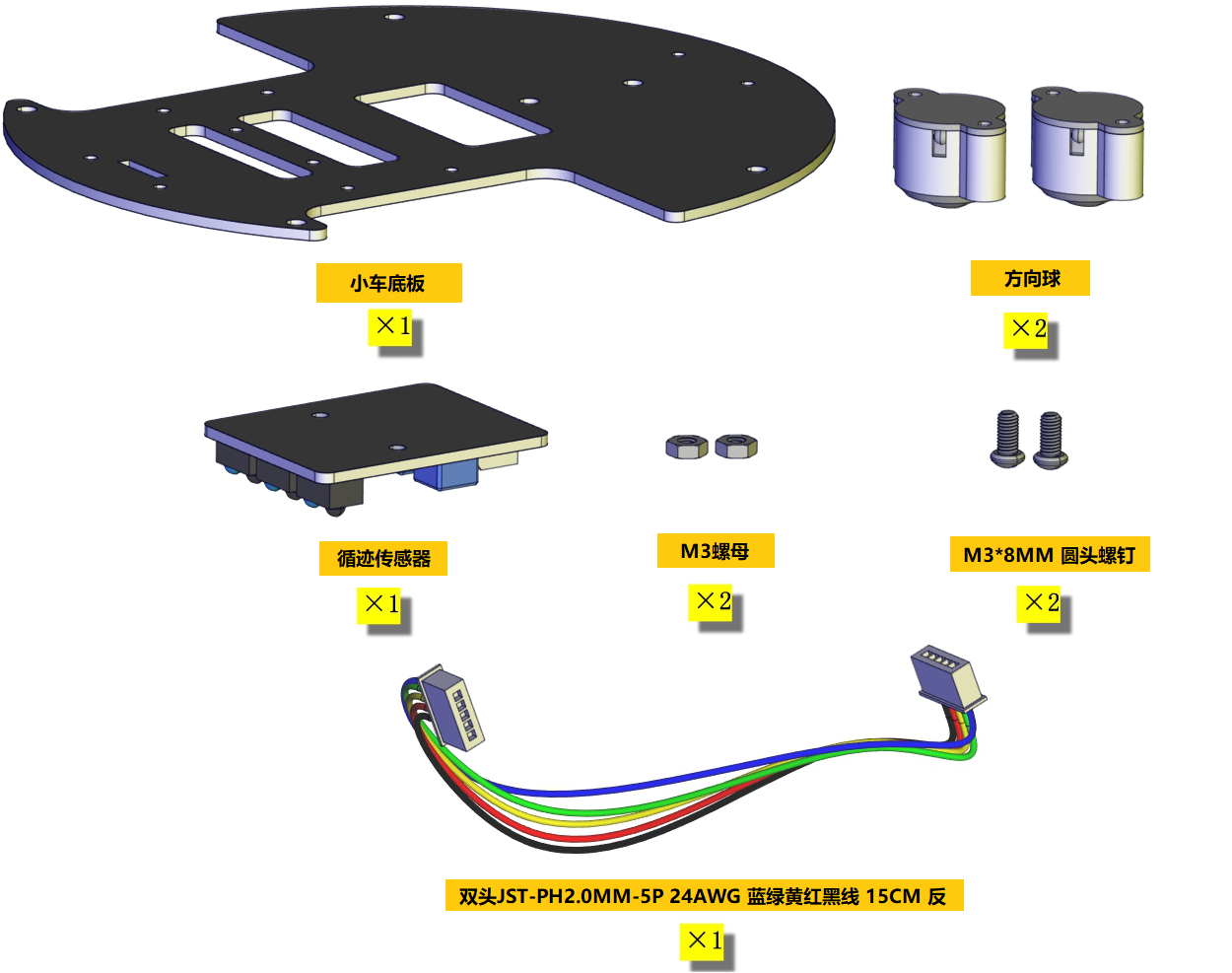

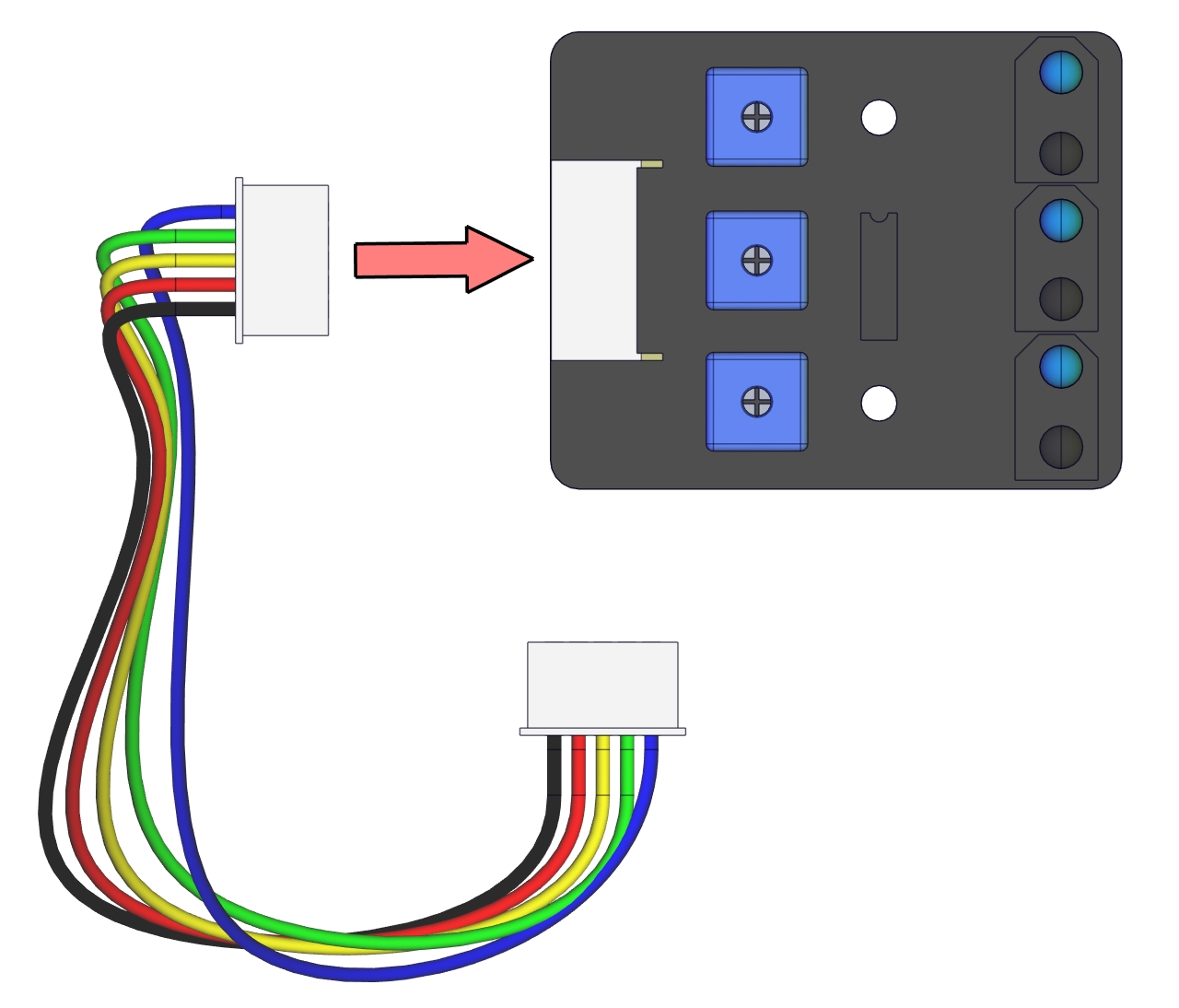

  1. 安装乌龟车底板和循迹传感器模块

准备以下部分:

<span V2.0 底板且不能扭太紧;且安装时将底板上标有“Keyes”字样的一面朝下)

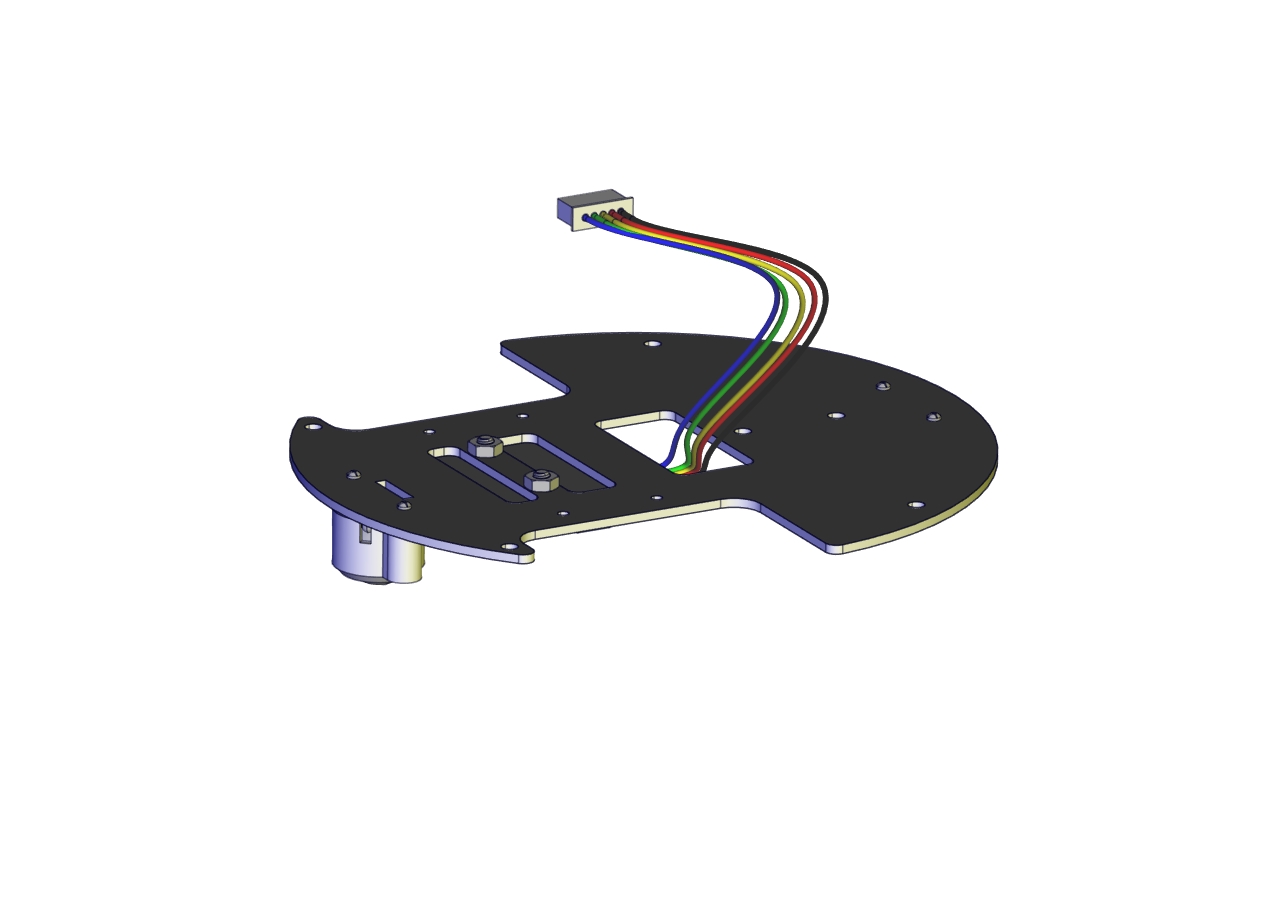

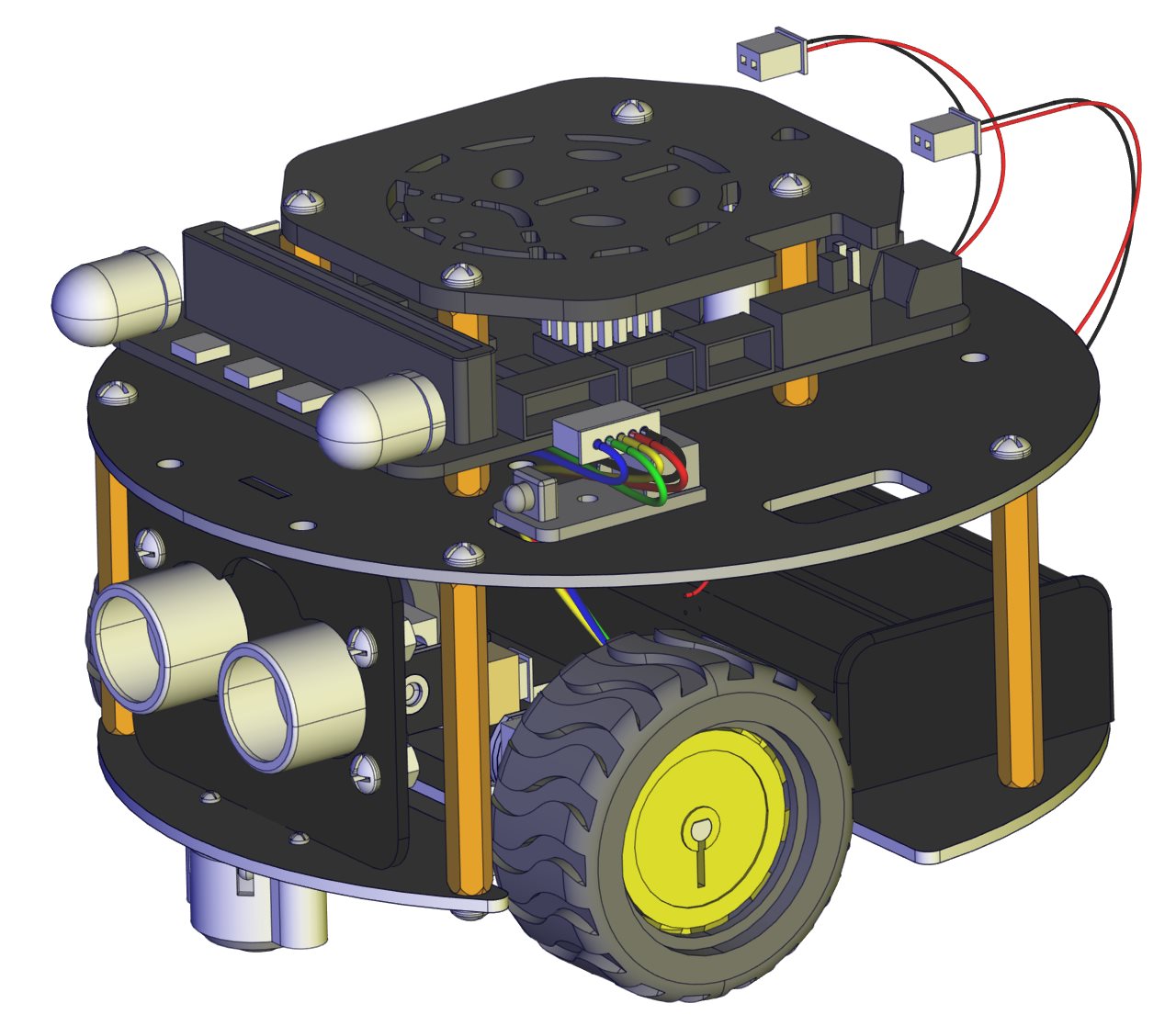

完成效果图:

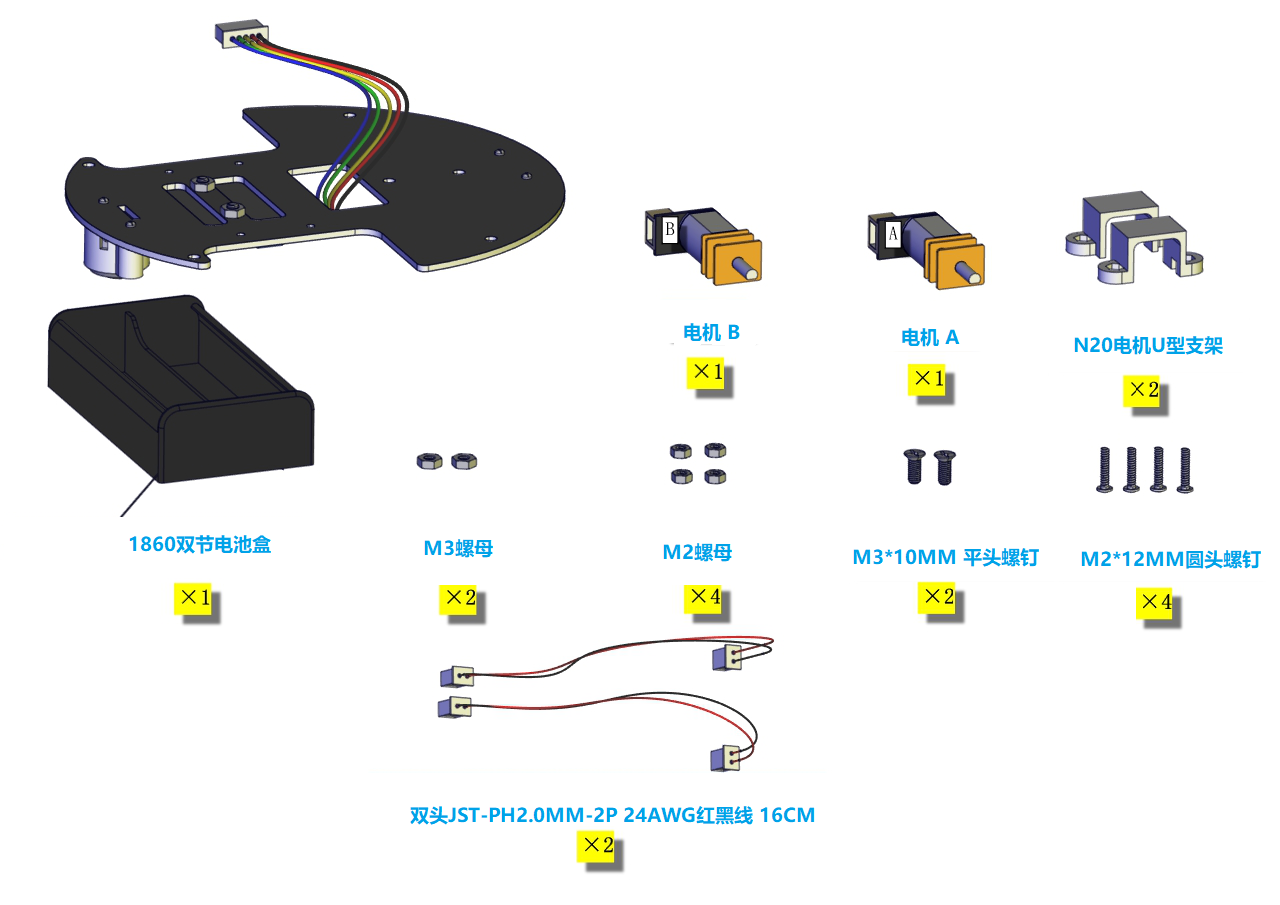

  1. 安装电机和电池盒

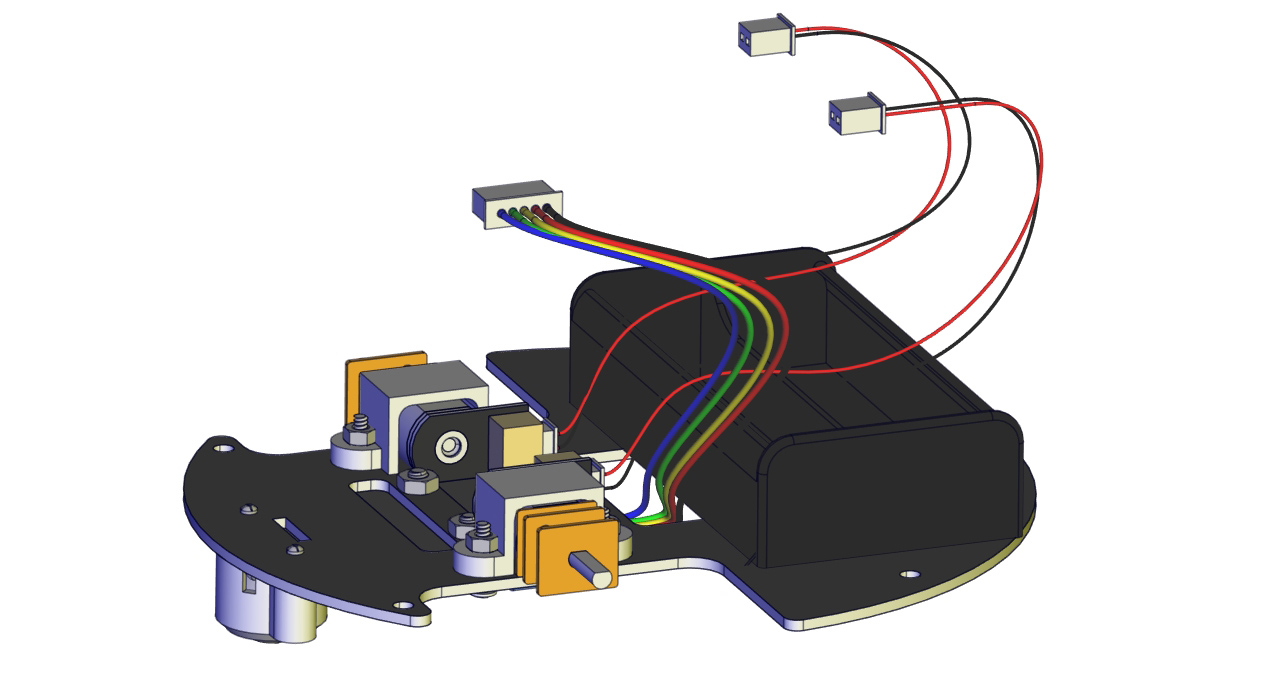

准备以下部分:

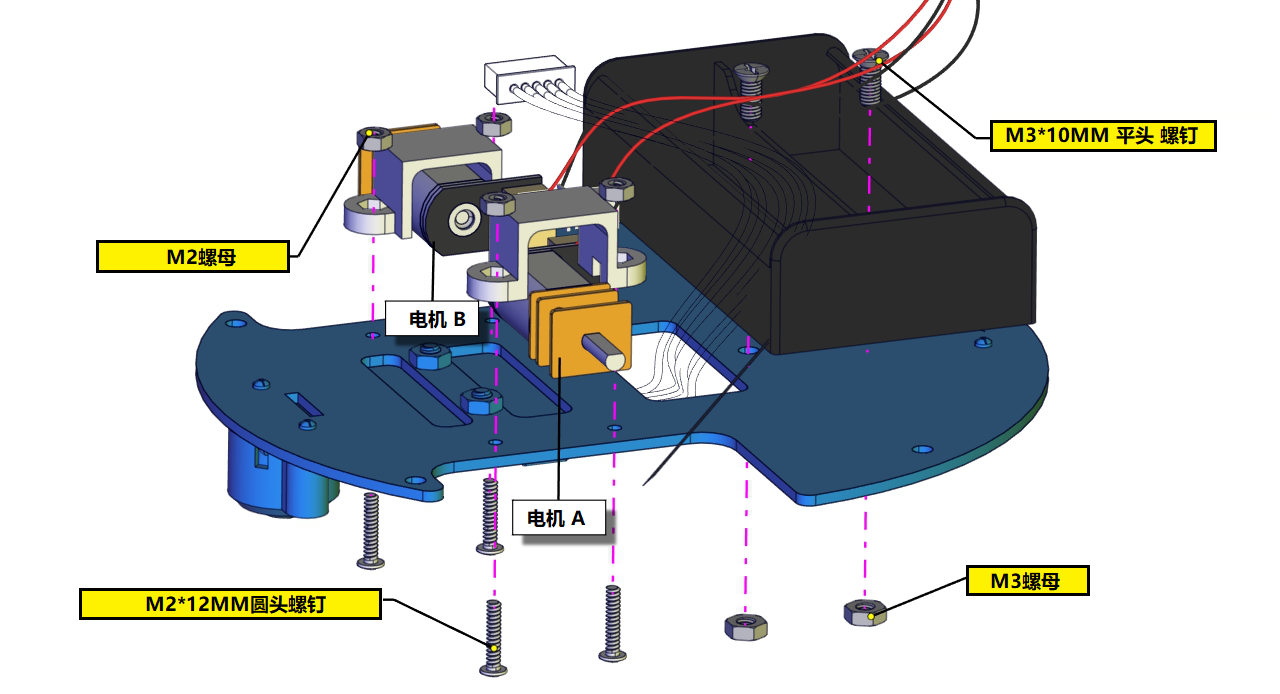

安装:

完成效果图:

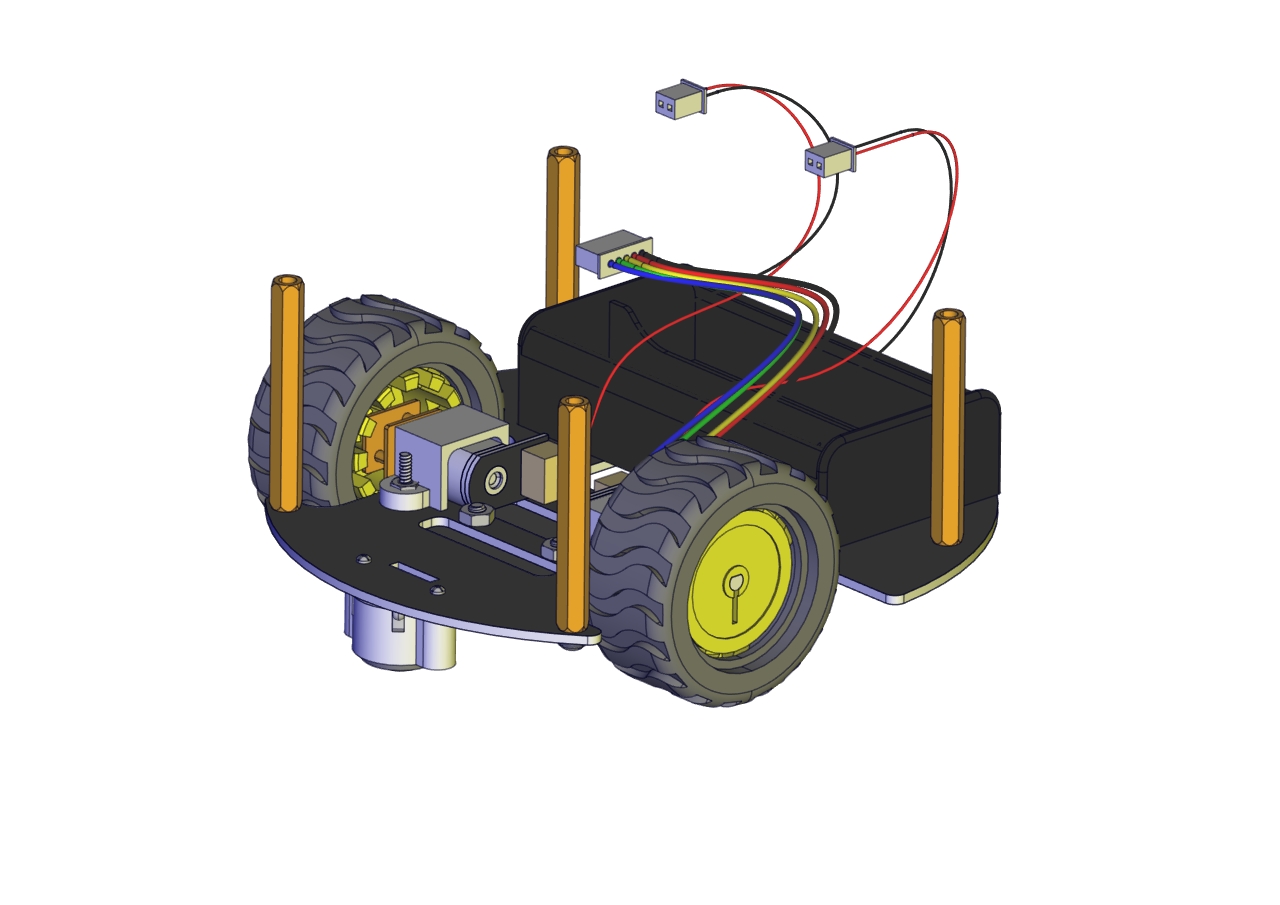

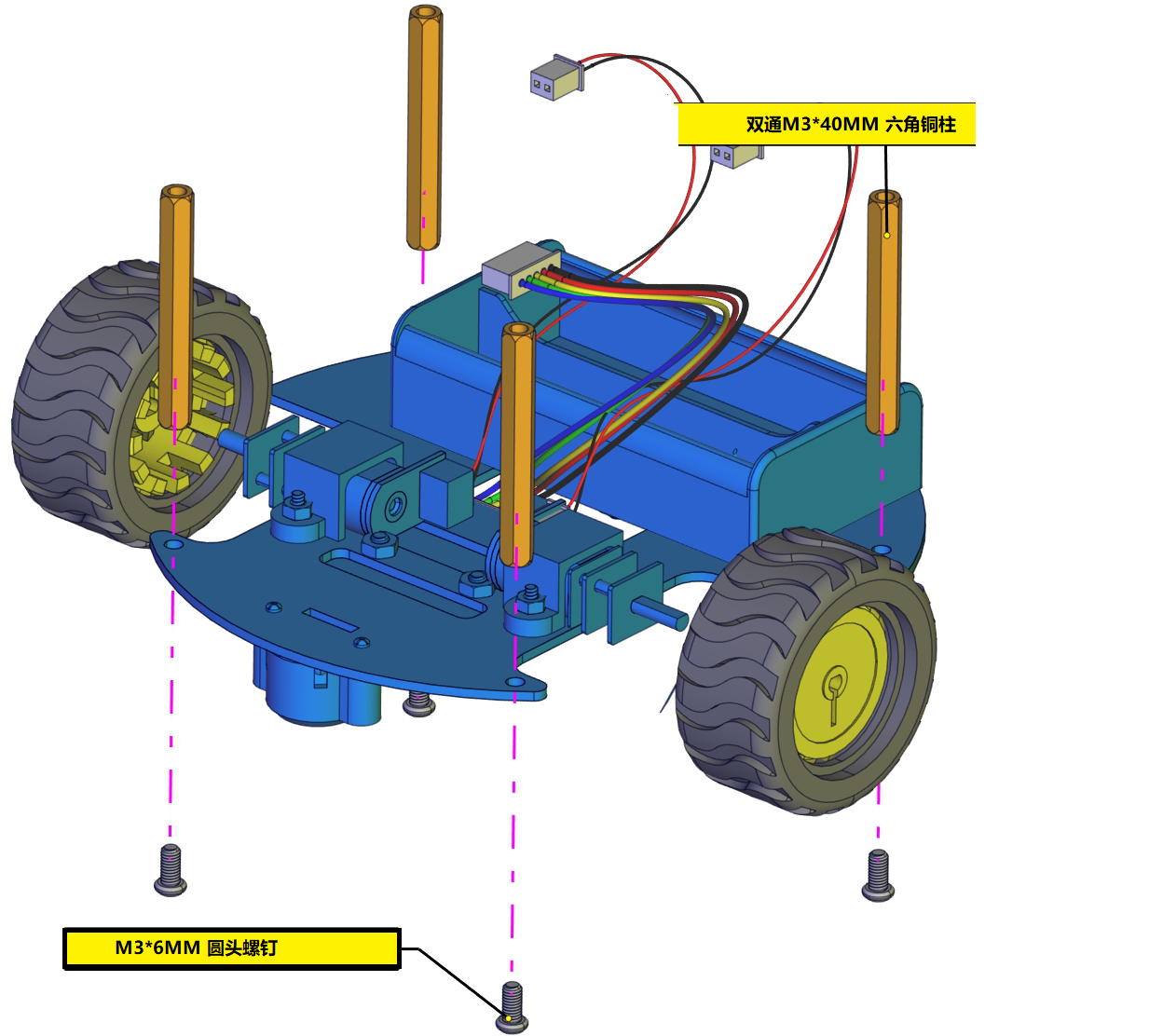

  1. 安装车轮和双通六角铜柱

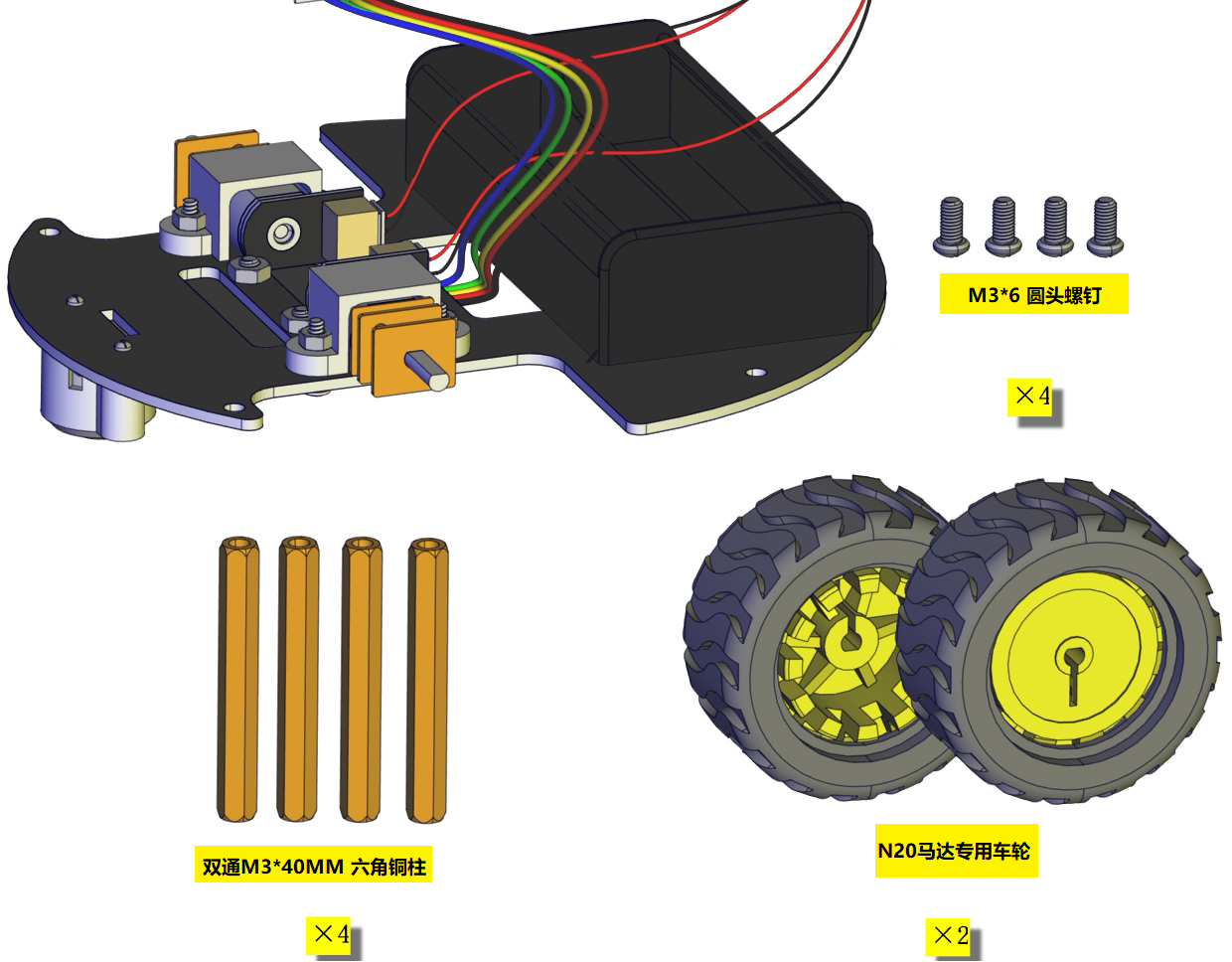

    准备以下部分:

    安装:

    完成效果图:

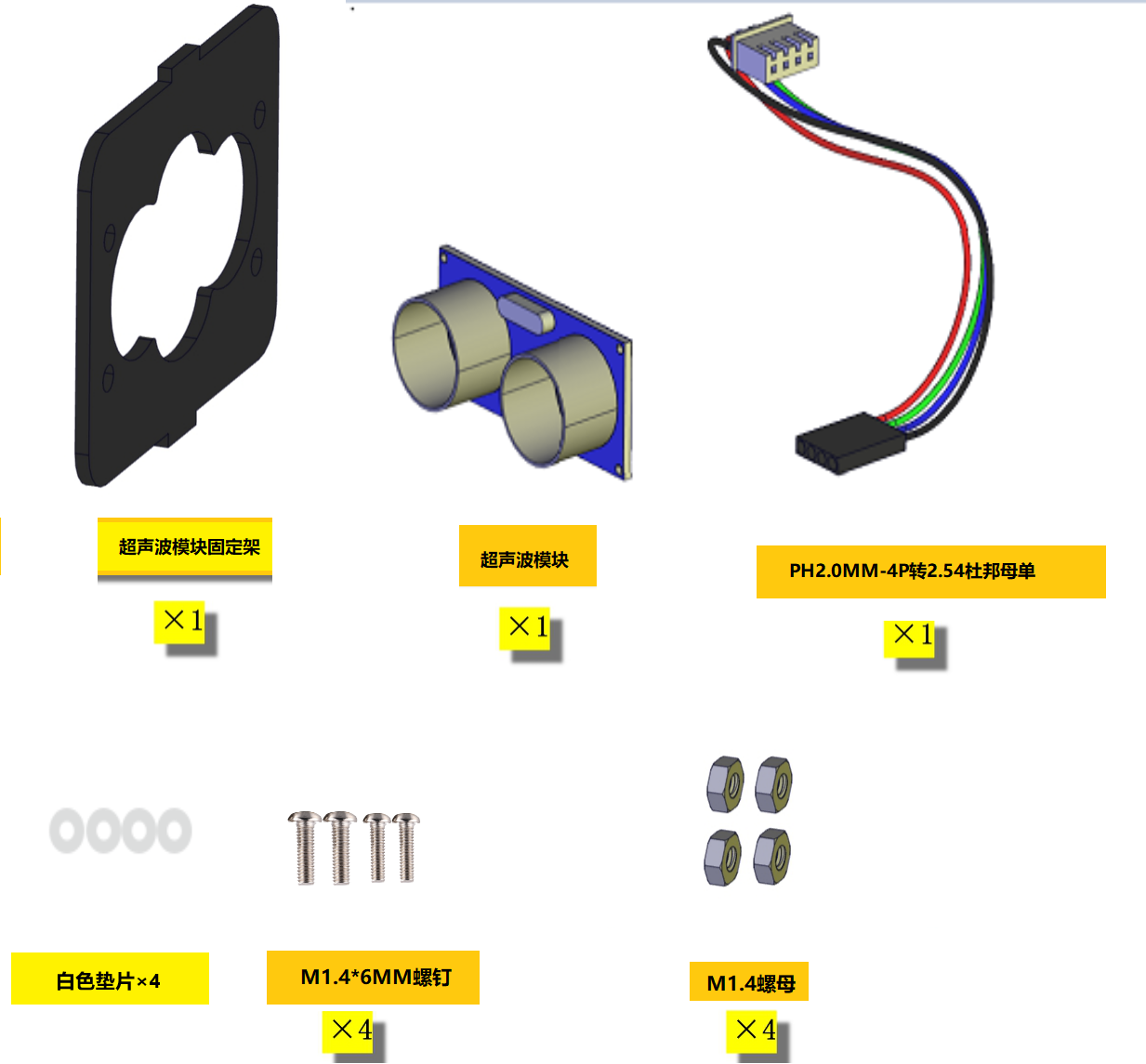

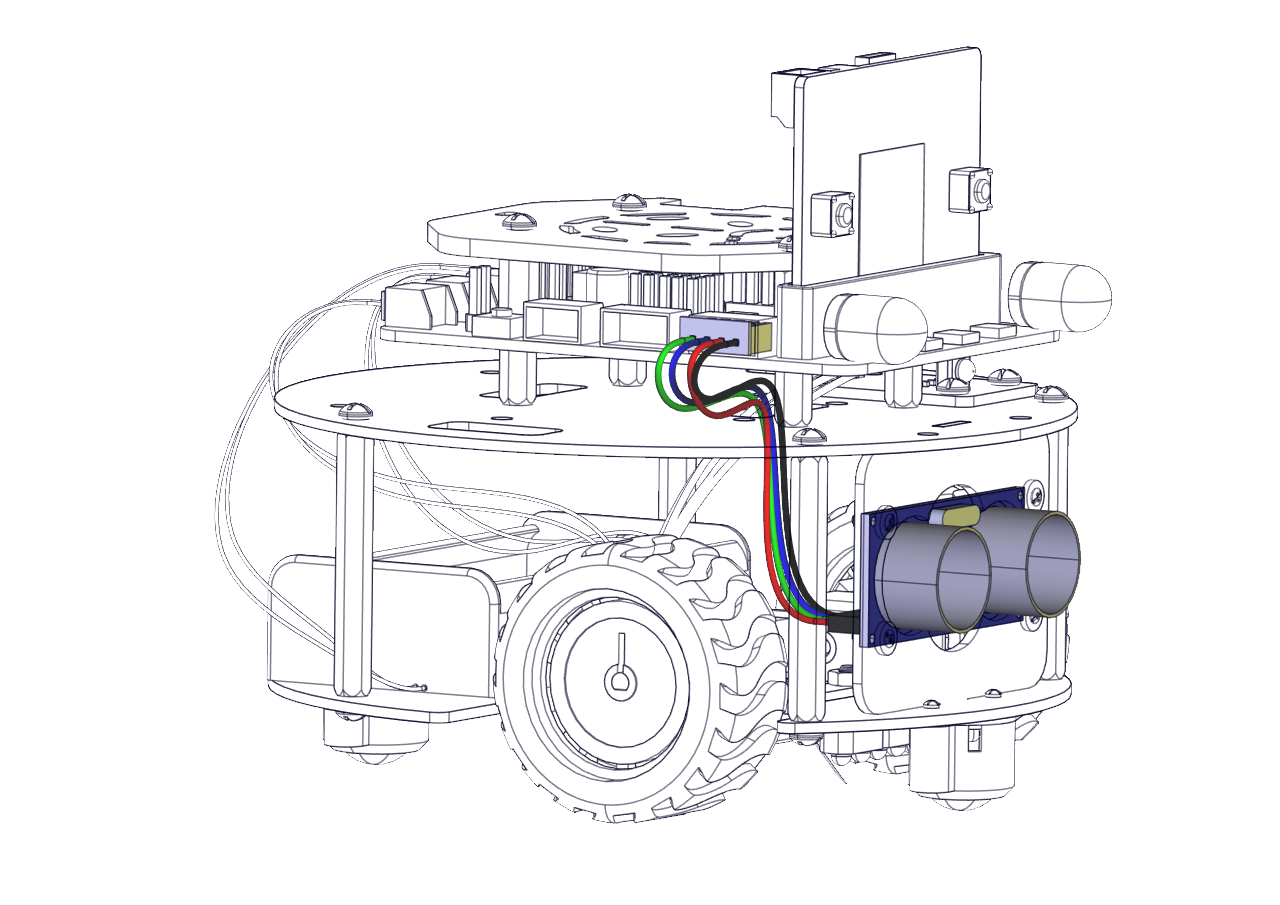

  2. 安装超声波模块

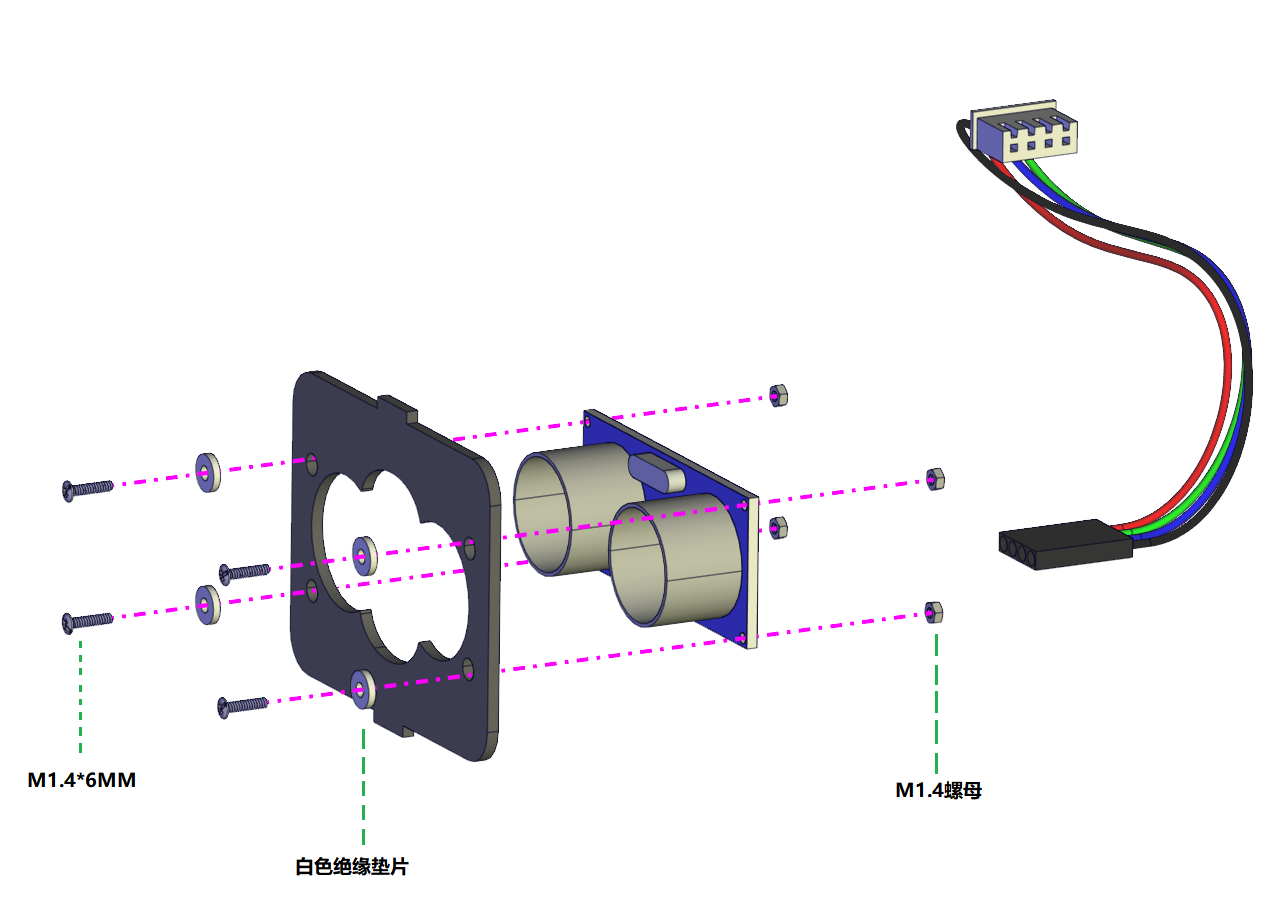

    准备以下部分:

    安装:

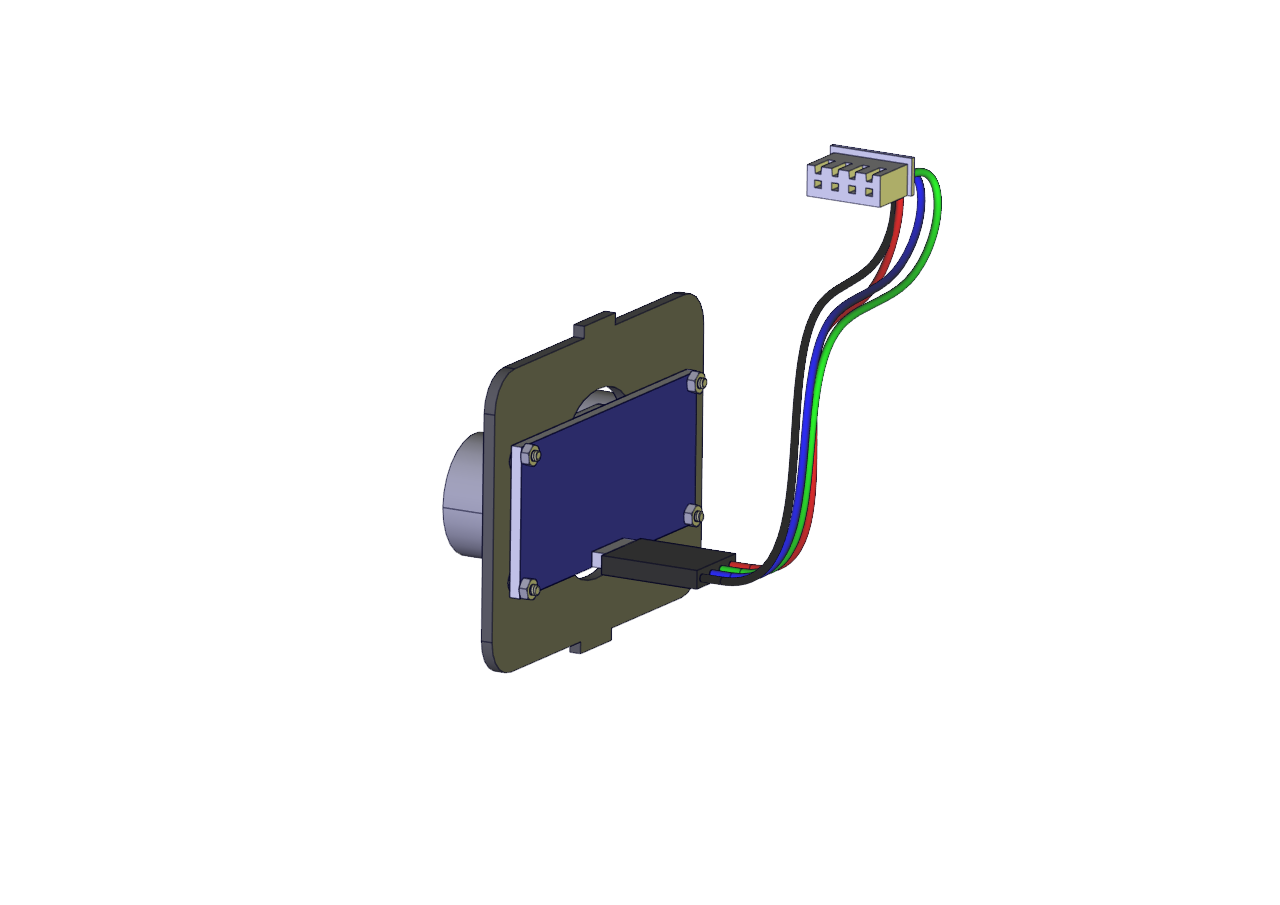

    完成效果图:

传感器/模块

模块上引脚

底板上引脚

HC-SR04超声波传感器模块

Gnd

G

Echo

P2

Trig

P1

Vcc

5V

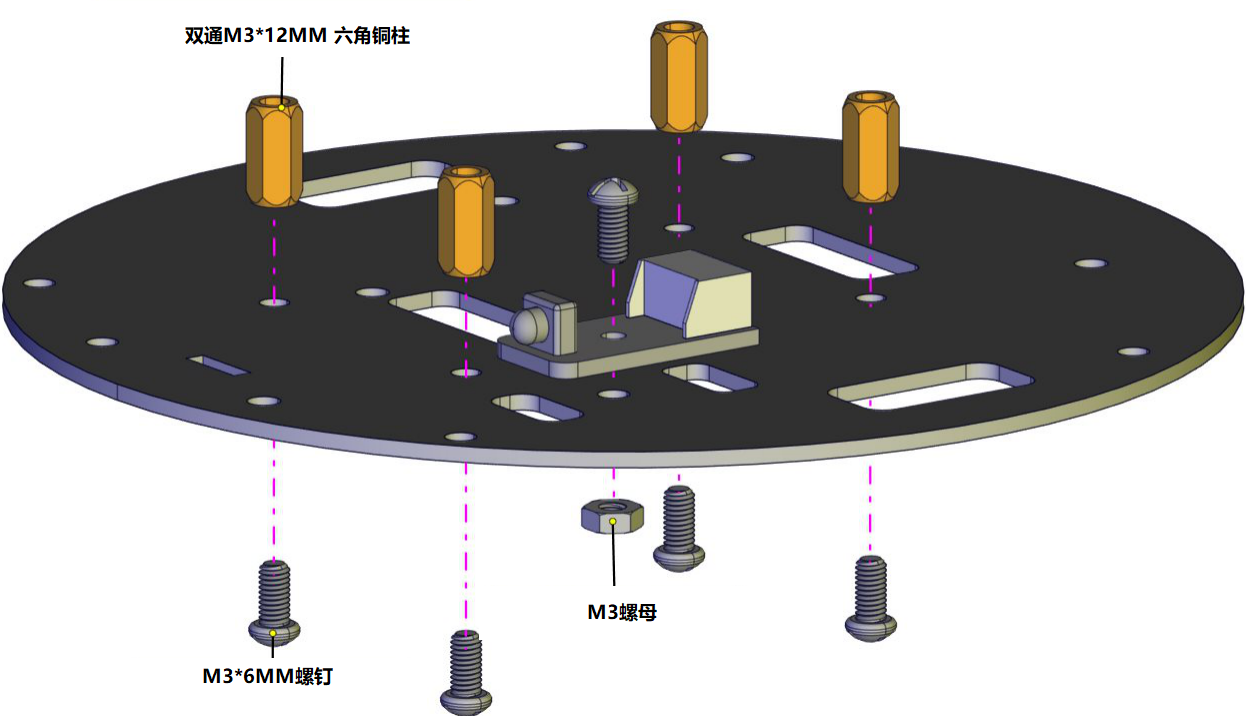

  1. 安装中板和红外接收器

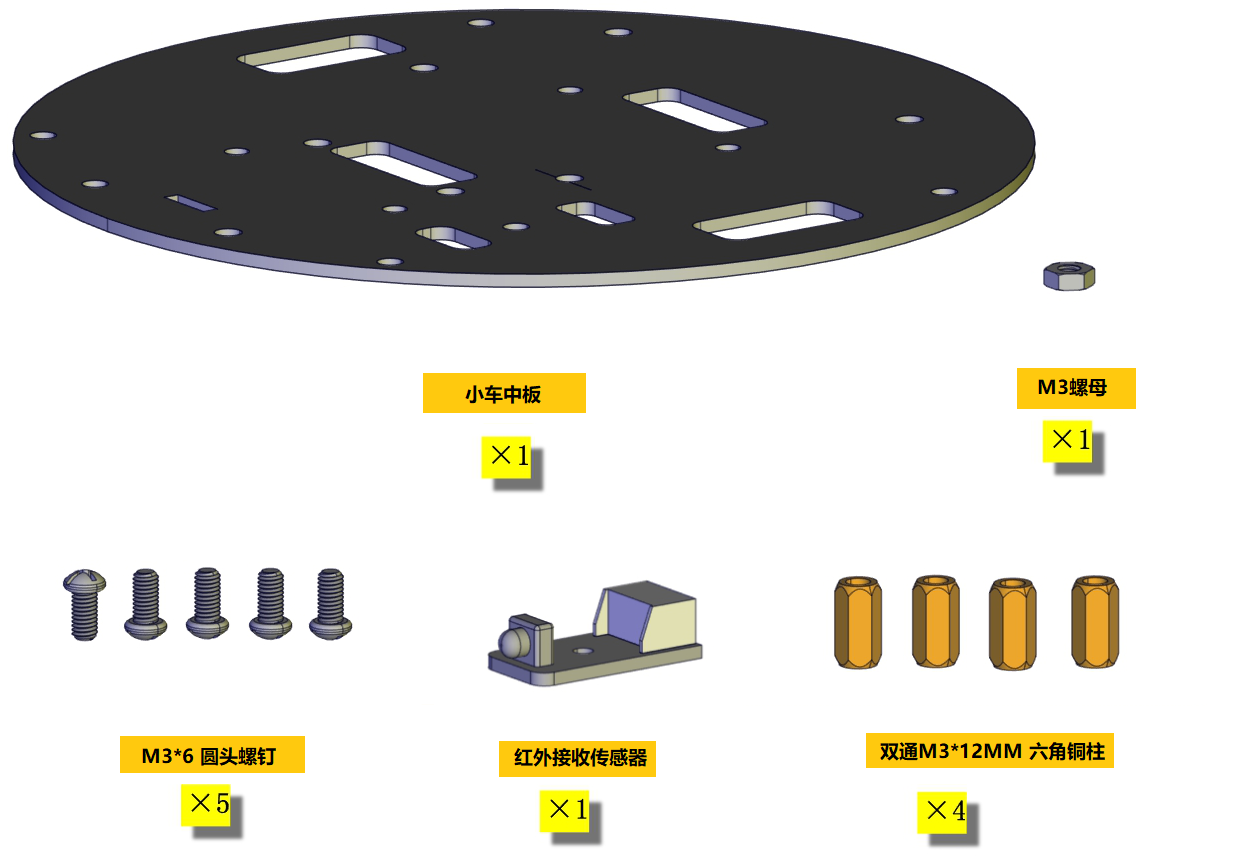

    准备以下部分:

    安装:(注意:安装时需要注意中板的正反面,这里将中板正面上标有“Keyes”字样的一面朝上)

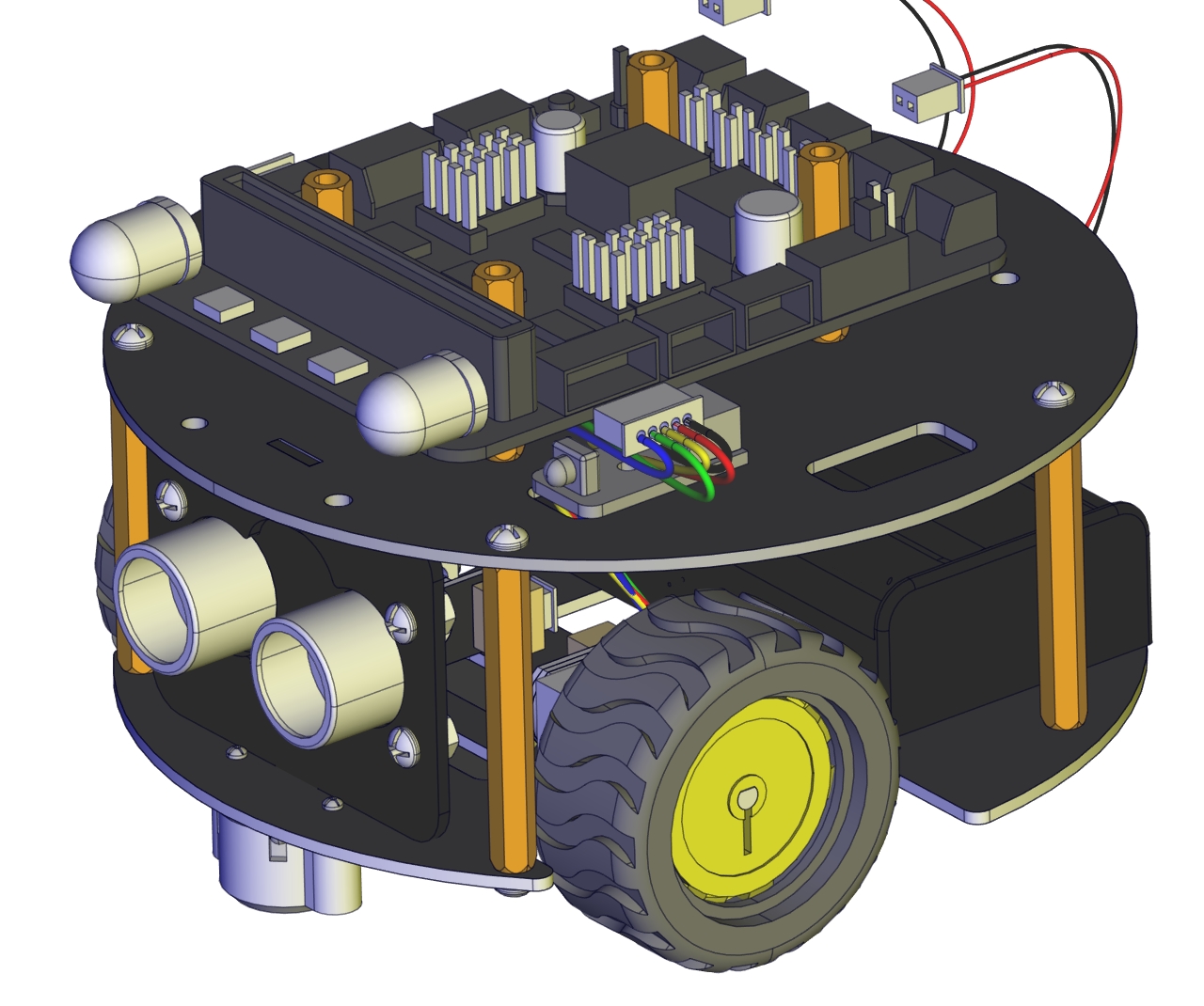

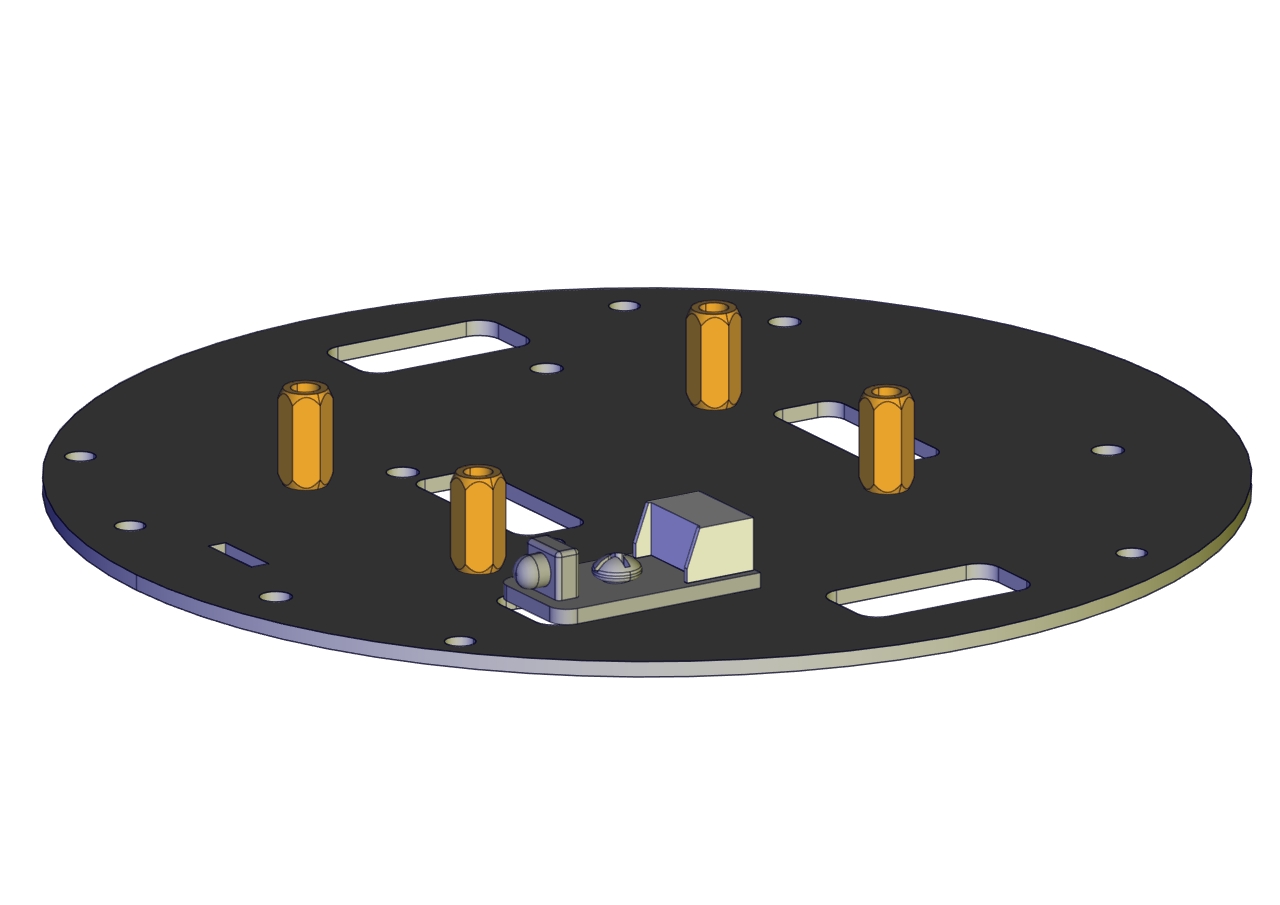

    完成效果图:

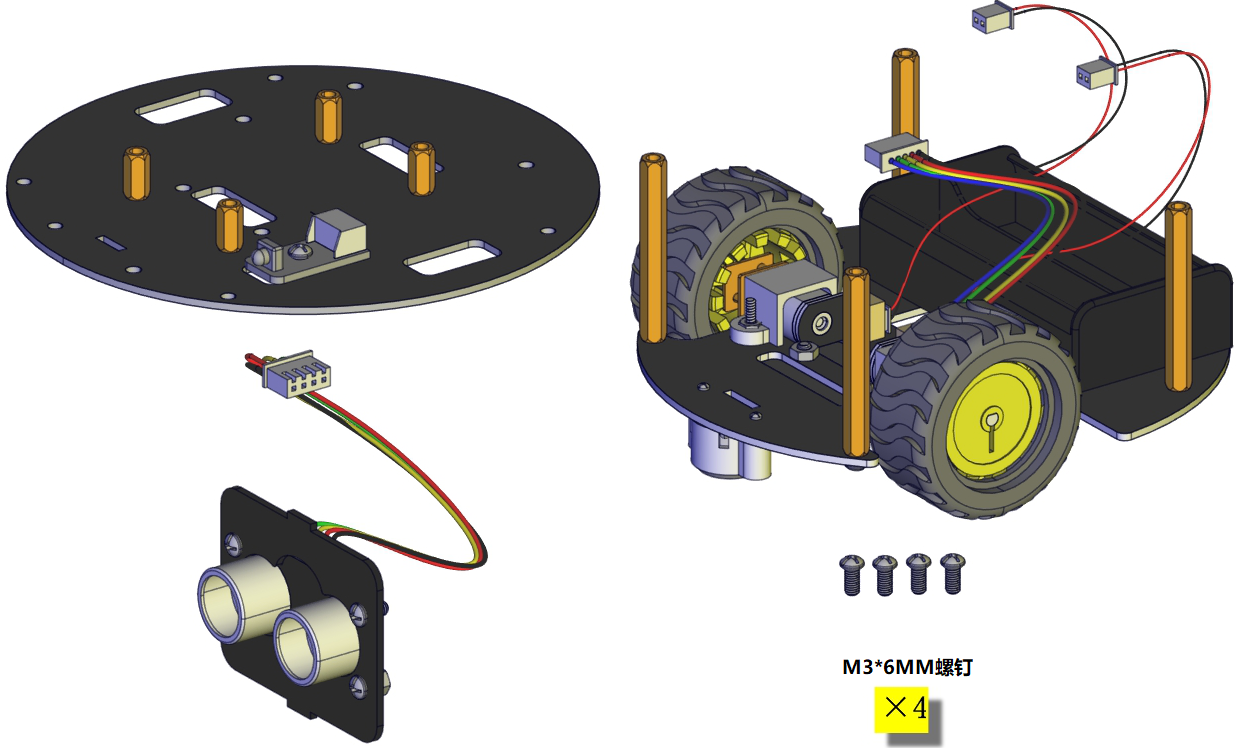

  2. 将底板部分、超声波固定架部分和中板部分组合

    准备以下部分:

    安装:

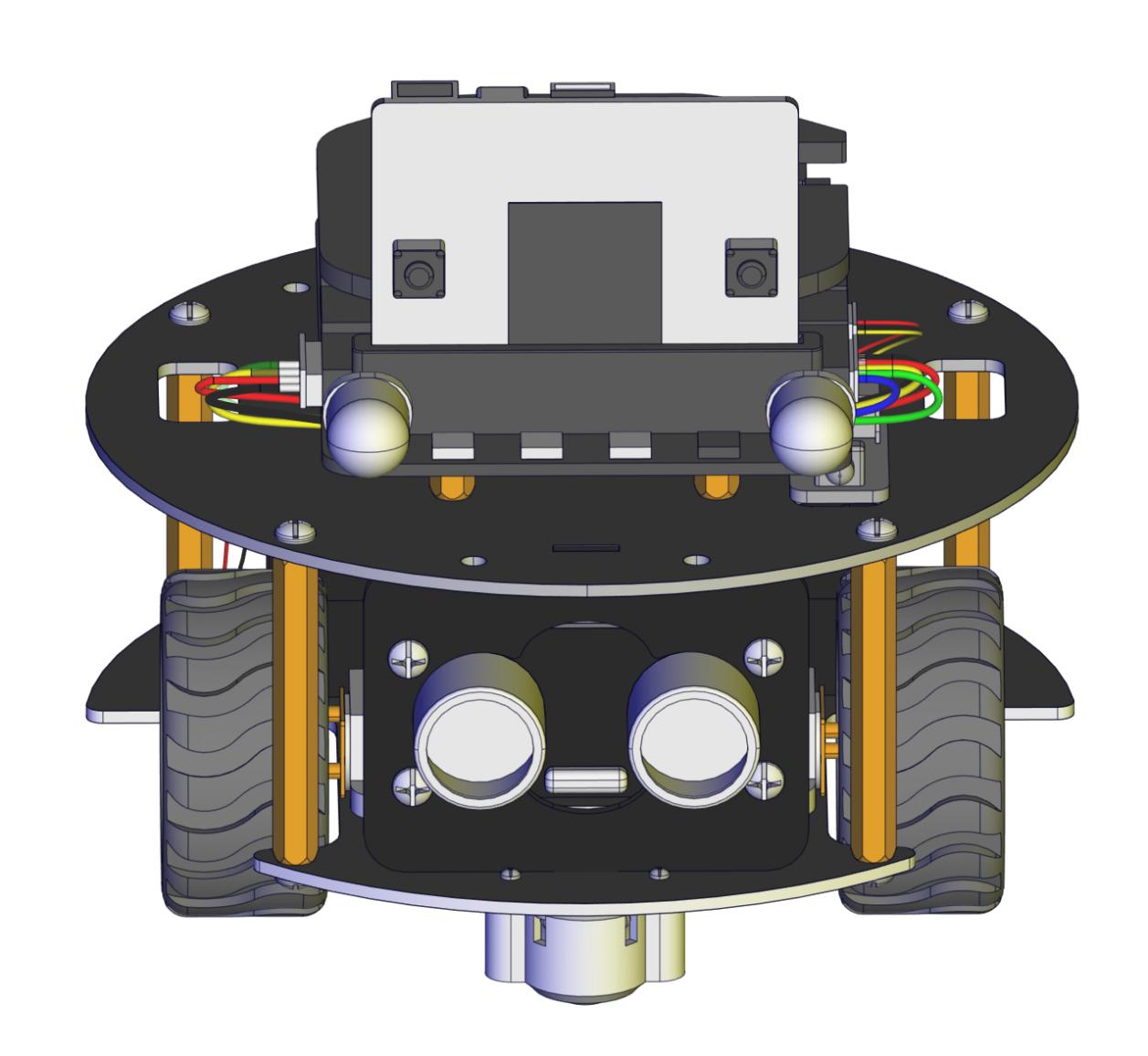

    完成效果图:

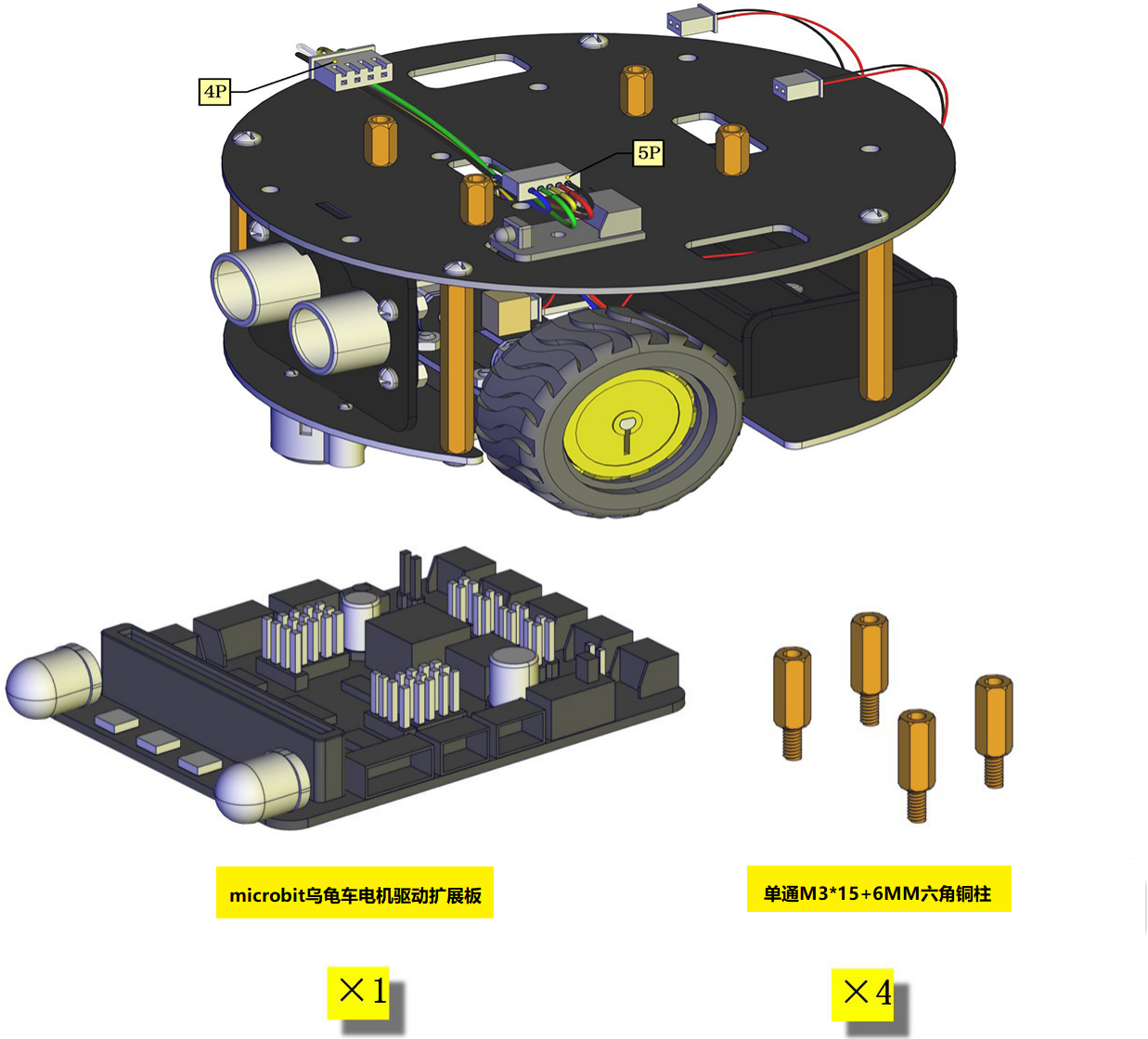

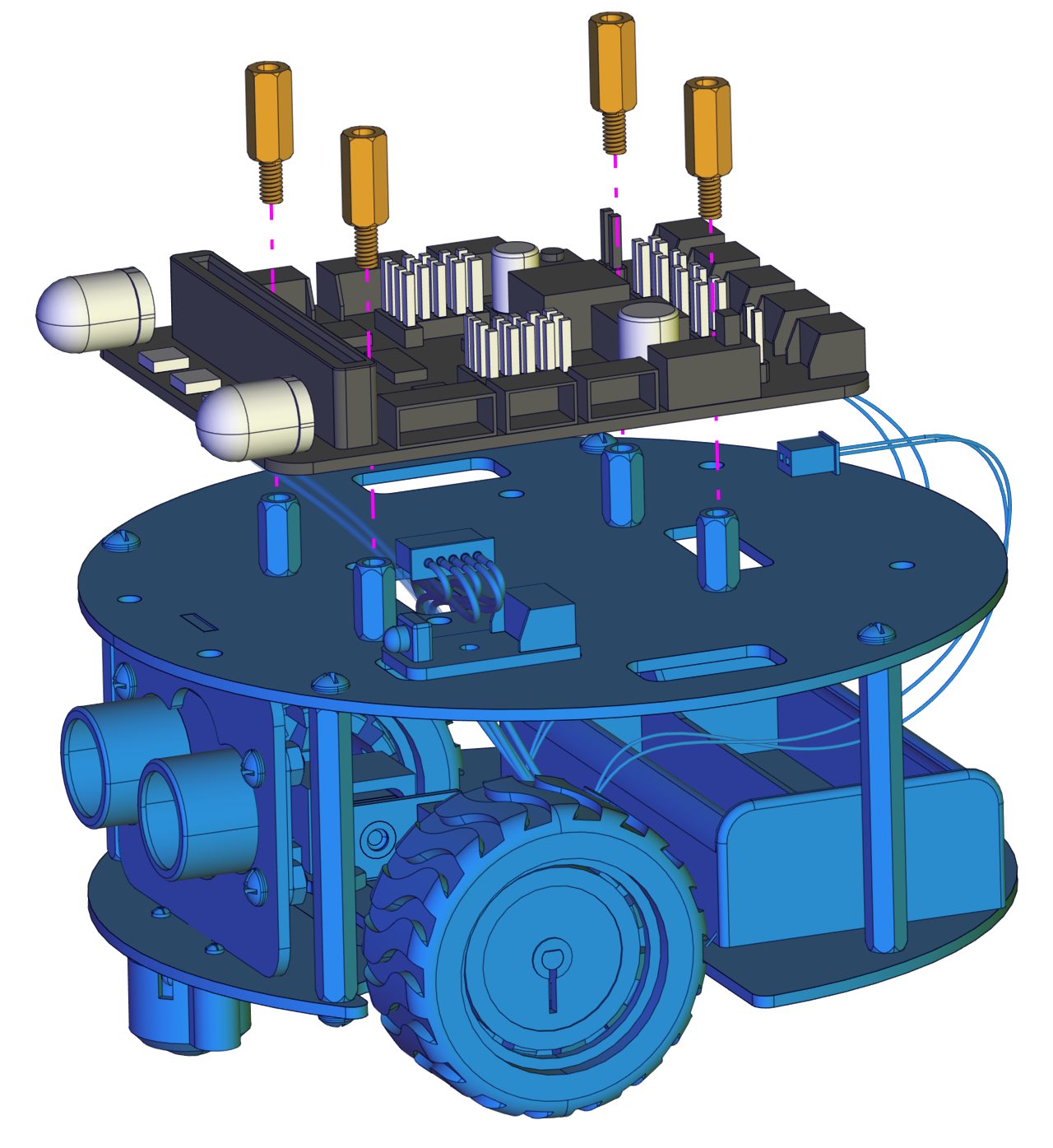

  3. 安装microbit TB6612电机驱动扩展板

    准备以下部分:

    安装:

    完成效果图:

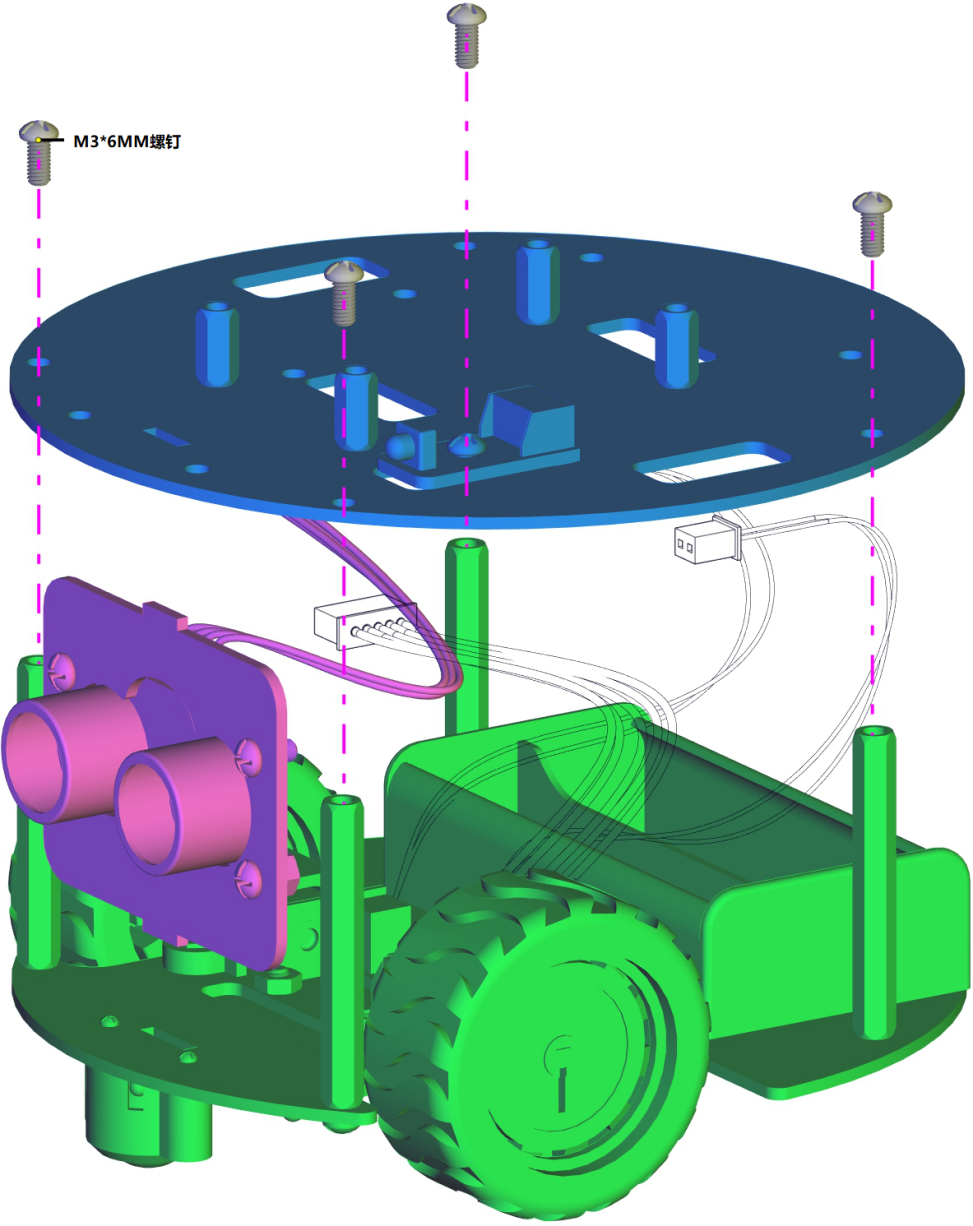

  4. 安装顶板

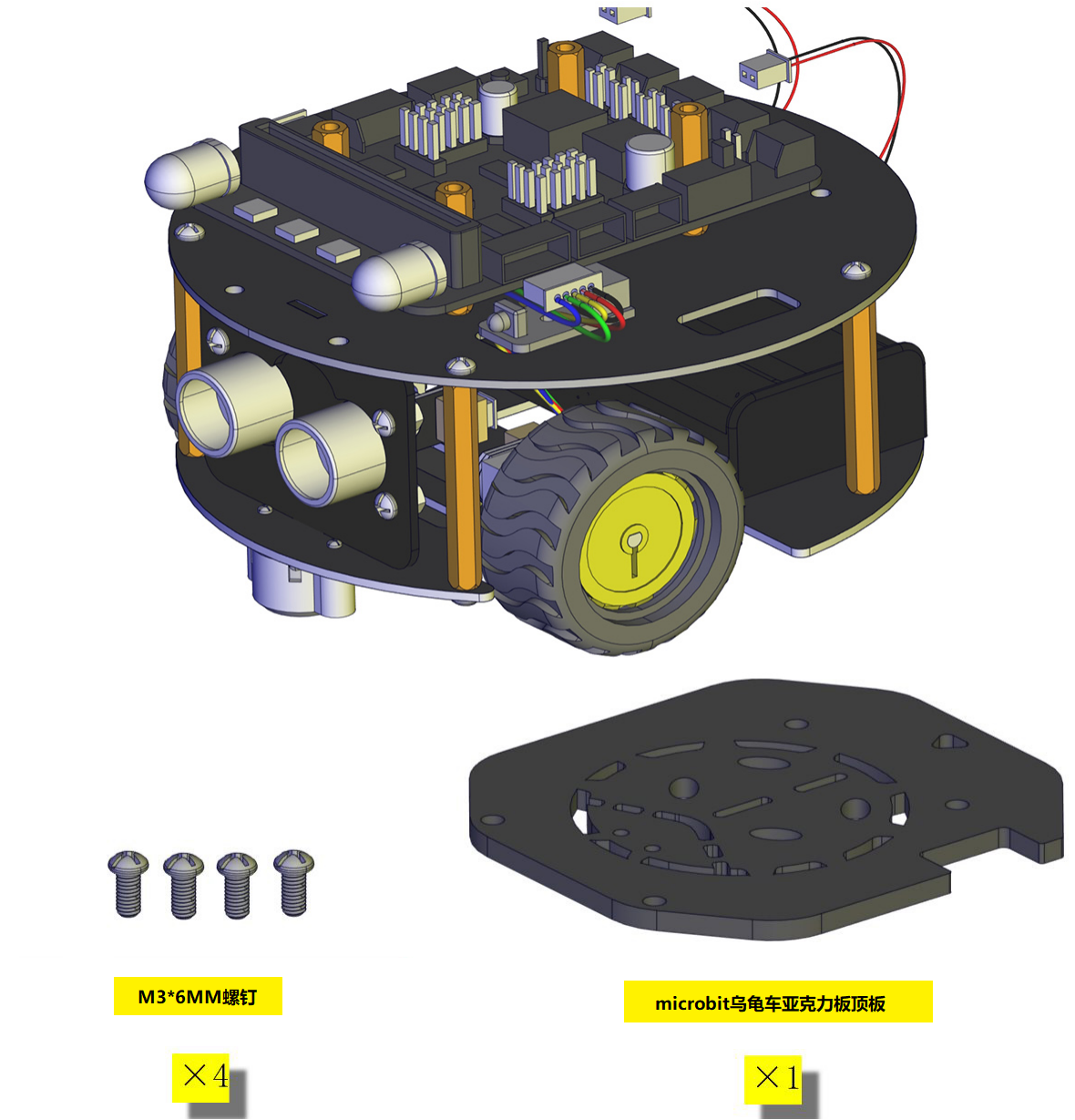

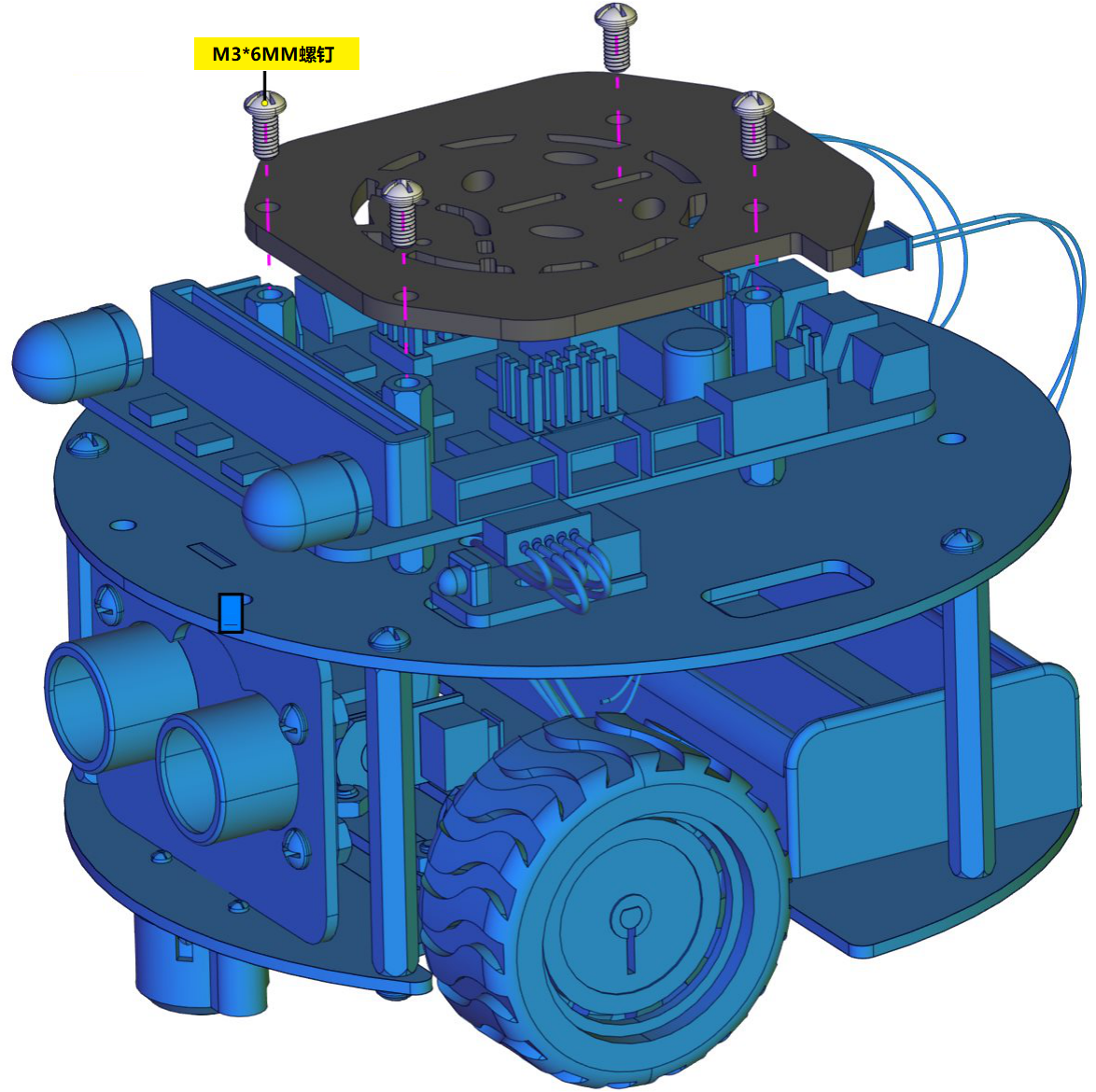

    准备以下部分:

    安装:

    完成效果图:

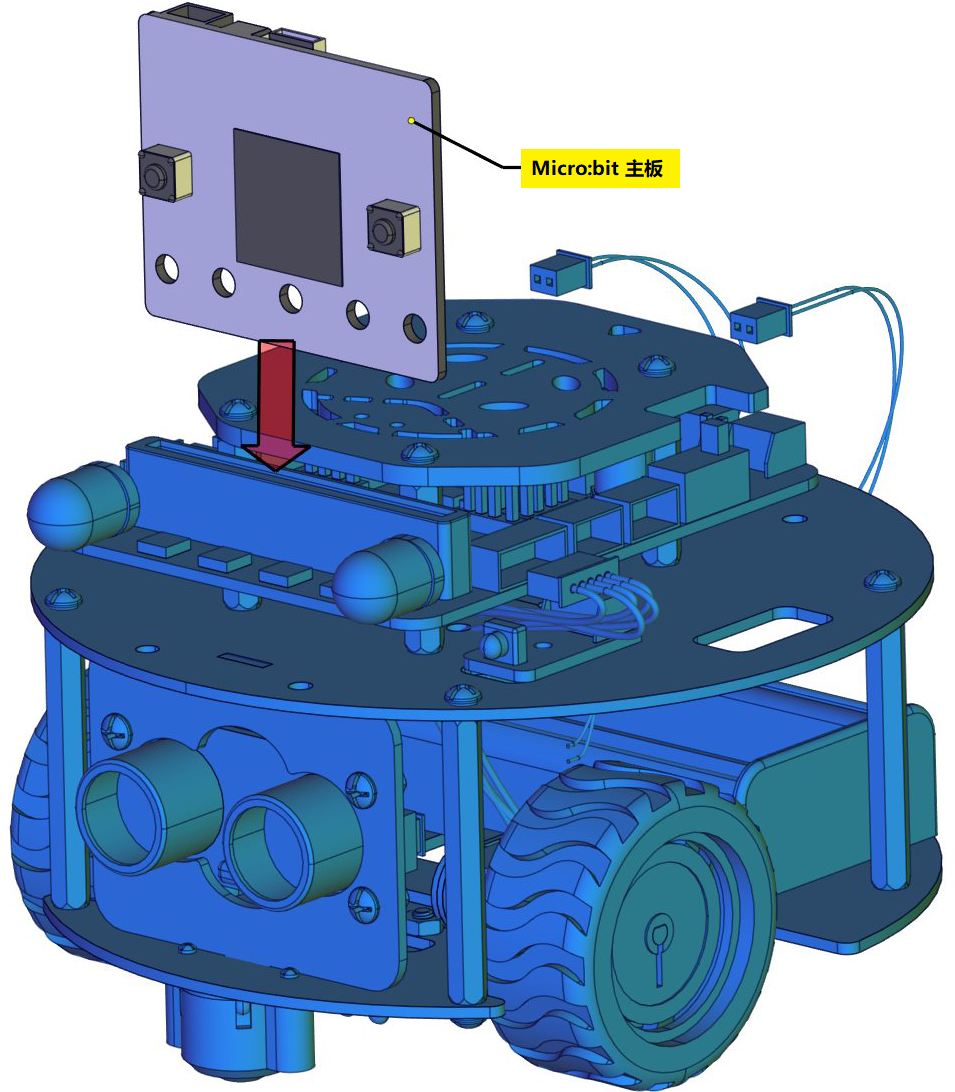

  5. 安装micro:bit主板

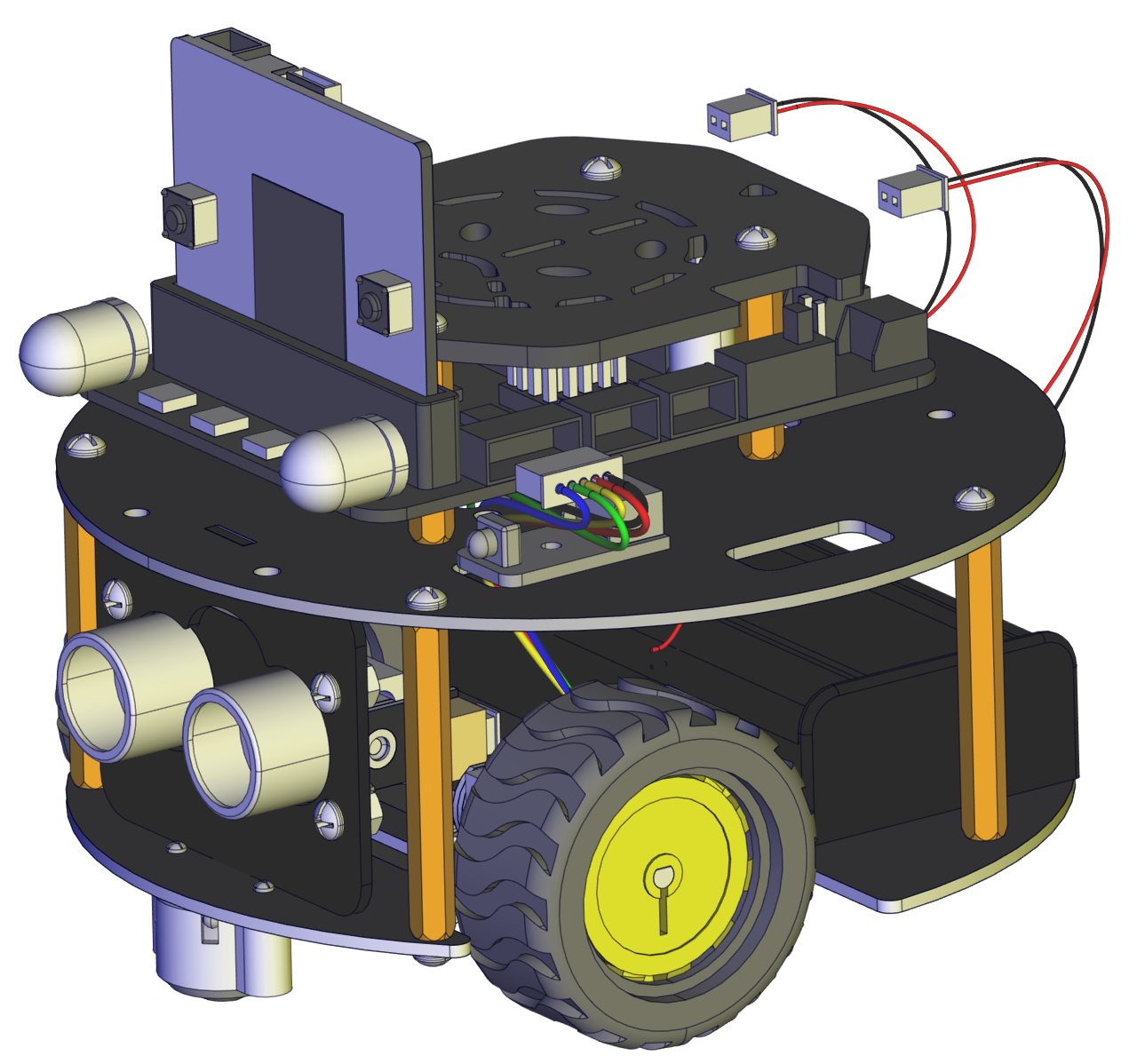

    完成效果图:

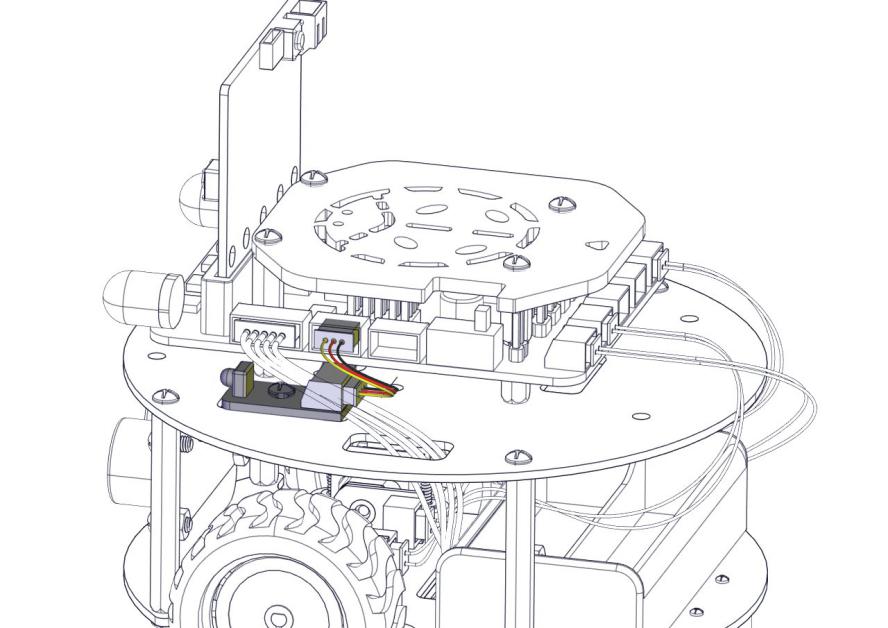

  6. 接线

    注意:这里再添加一根3P线,规格:“双头JST-PH2.0MM-3P 24AWG黄红黑线8CM反向”,是用来接红外接收器模块的。

    接线端的黑线对应接在G(-),红线对应接在5V(+)。

传感器模块/元件

电池盒

电机A(左)

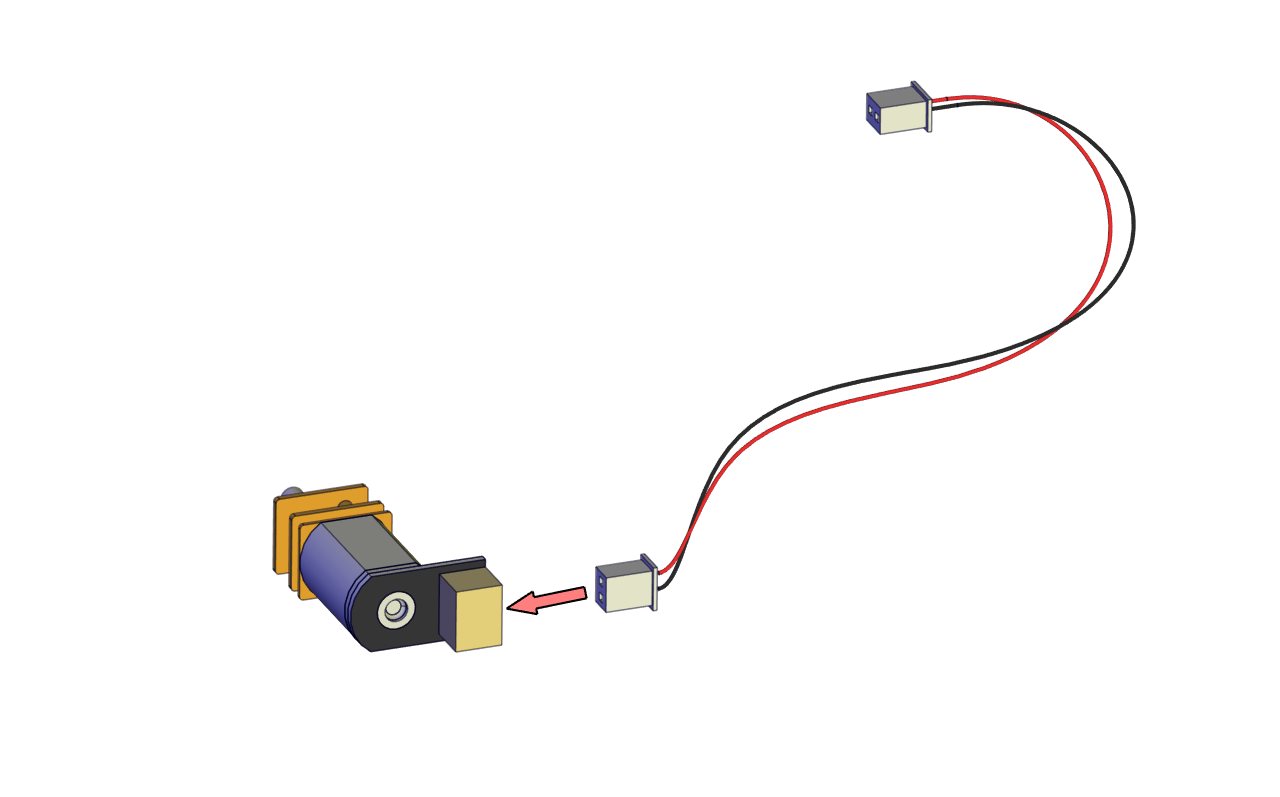

电机B(右)

循迹传感器模块

红外接收器模块

超声波模块

Microbit电机驱动扩展板对应接口

7-12V IN(+ -)

A1

B1

P16 P15 P14 5V G

P11 5V G

P2 P1 5V G

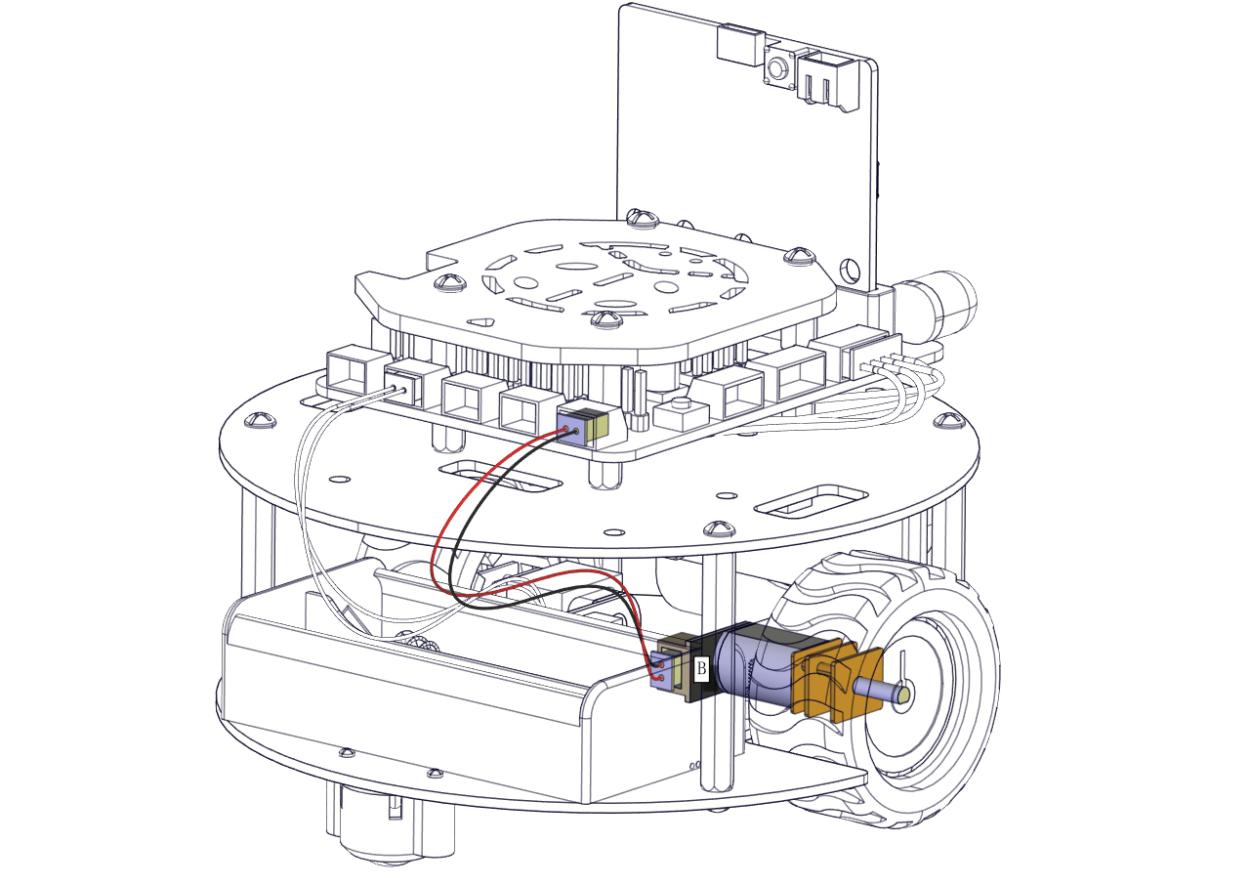

超声波模块接线 电机A(左)接线

电机B(右)接线 电池盒接线

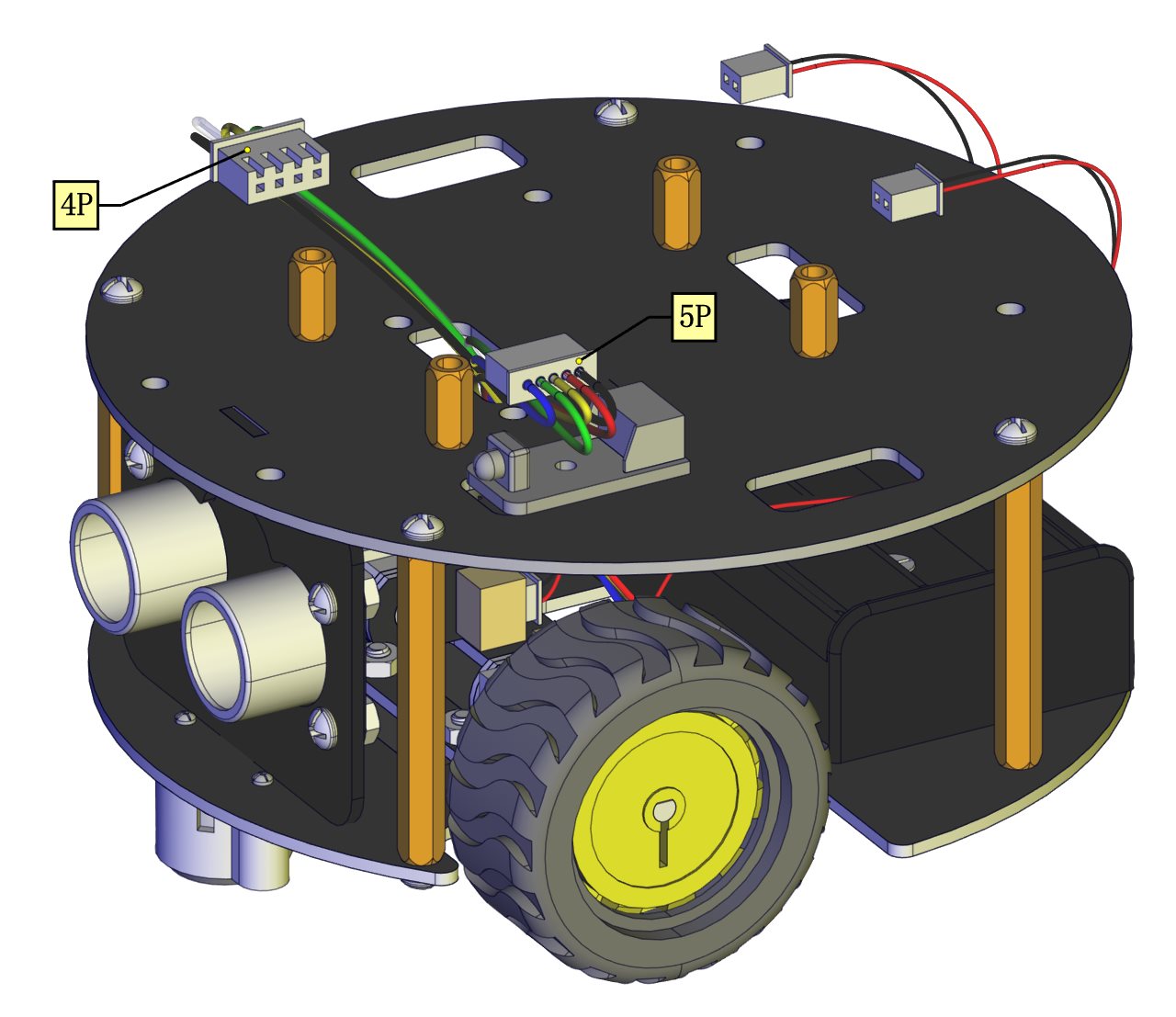

循迹传感器模块接线 红外接收器接线

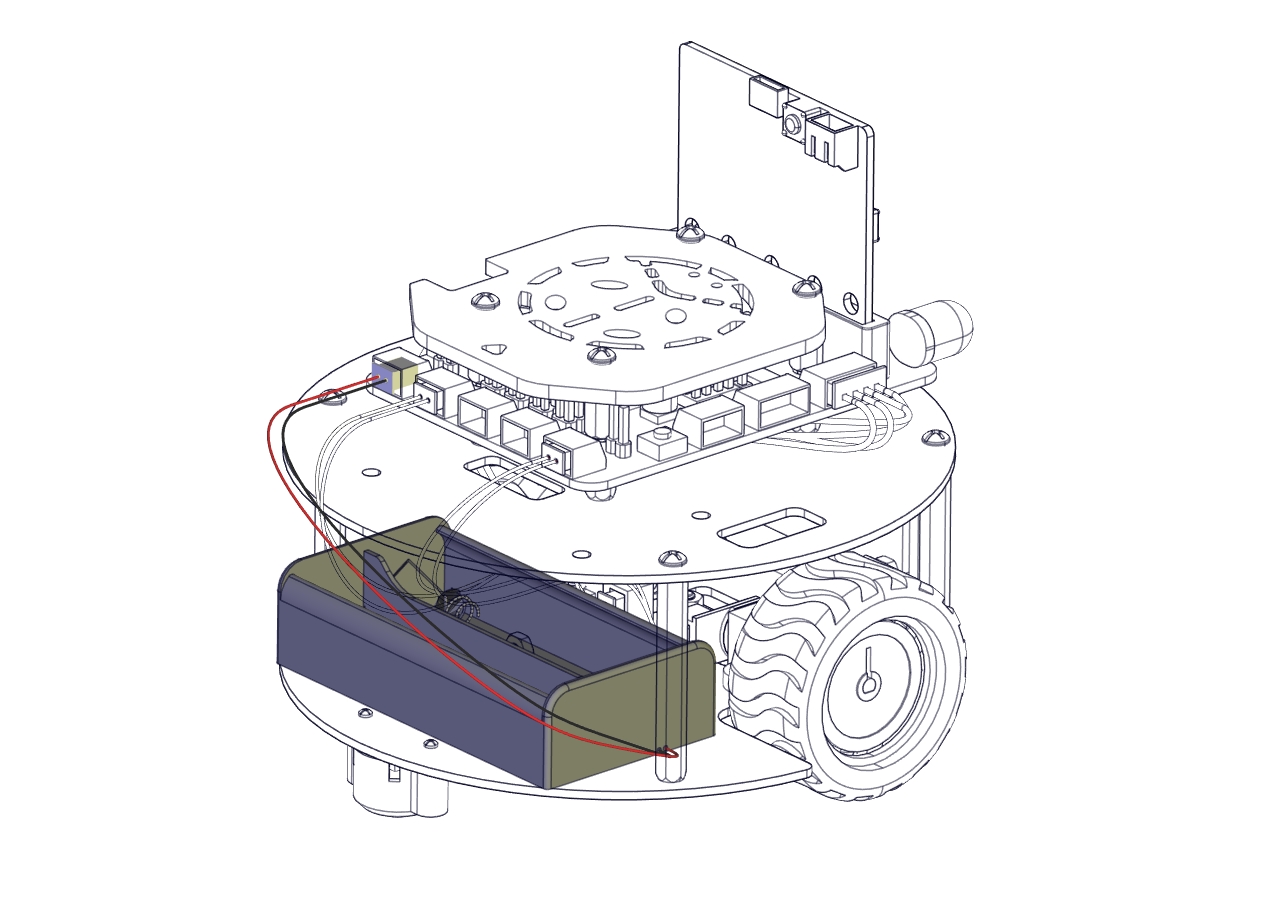

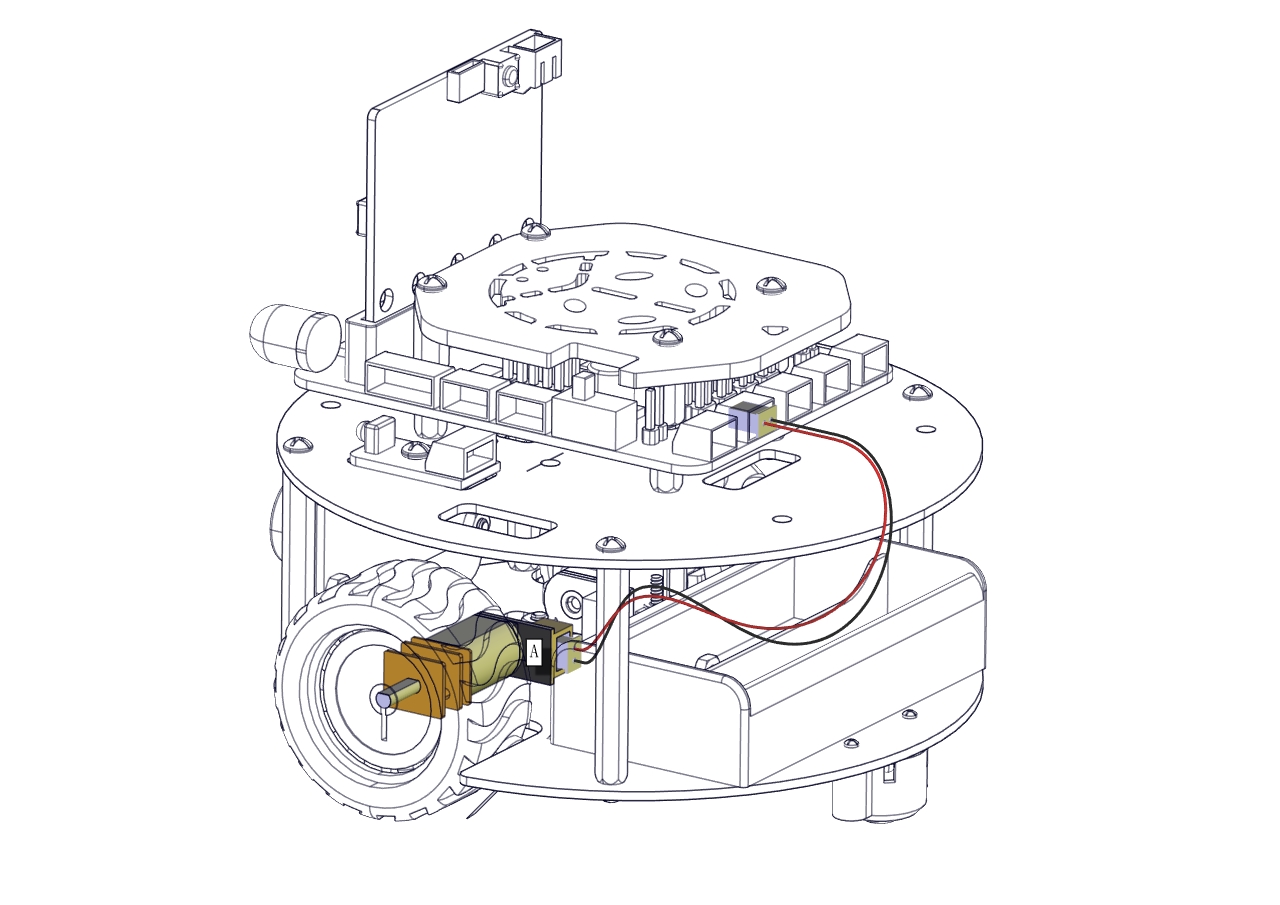

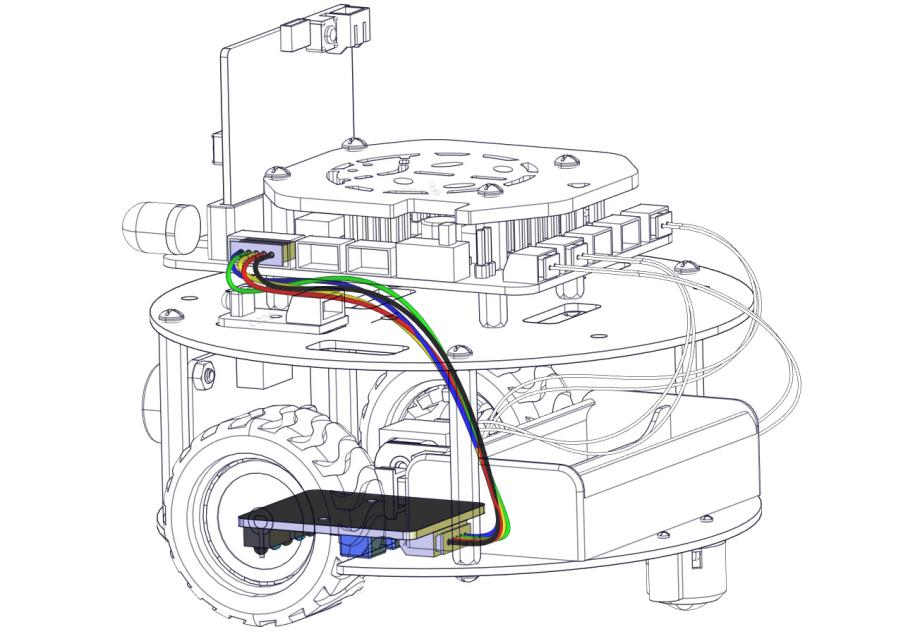

总的安装接线图
