1. 产品介绍#
1.1 产品简介#
你想学习编程知识吗?
只要你对科学充满热情，敢于探索新事物，这个Keyes 入门学习套件基础工具包一定是你的最佳选择。这个工具包提供了Arduino编程、scratch图形化编程和mixly图形化编程。用一个控制器（Plus控制板），许多传感器/模块和电子元件，你可以做许多精彩的DIY项目。该工具包的附带20个项目教程，每个教程都有详细的接线图、元件知识和迷人的项目代码等，完全适合初学者。你可以学习电子、物理、科学和编程很多知识。
1.2 清单#
当收到这个Keyes 入门学习套件基础工具包的时候，首先看到是一个包装精美的外盒，每个配件被安全且有序的装在外盒里面的小袋子里，先来清点一下：(KE3014含Plus开发板，KE3013不含Plus开发板)
序号 |
名称 |
数量 |
图片 |
|---|---|---|---|
1 |
Plus开发板 |
1 |
|
2 |
蓝色LED |
10 |
|
3 |
红色LED |
10 |
|
4 |
黄色LED |
10 |
|
5 |
绿色LED |
10 |
|
6 |
白色LED |
10 |
|
7 |
RGB |
1 |
|
8 |
220Ω电阻 |
10 |
|
9 |
10KΩ电阻 |
10 |
|
10 |
1KΩ电阻 |
10 |
|
11 |
4.7KΩ电阻 |
10 |
|
12 |
10KΩ电位器 |
1 |
|
13 |
有源蜂鸣器 |
1 |
|
14 |
无源蜂鸣器 |
1 |
|
15 |
按键开关 |
4 |
|
16 |
倾斜开关 |
1 |
|
17 |
光敏电阻 |
3 |
|
18 |
火焰传感器 |
1 |
|
19 |
10K热敏电阻 |
1 |
|
20 |
黄帽 |
2 |
|
21 |
蓝帽 |
2 |
|
22 |
IC 74HC595N |
1 |
|
22 |
一位数码管 |
1 |
|
23 |
四位数码管 |
1 |
|
24 |
8*8点阵屏 |
1 |
|
25 |
1602 I2C LCD |
1 |
|
26 |
S8050三极管 |
2 |
|
27 |
S8550三极管 |
2 |
|
28 |
风扇叶 |
1 |
|
29 |
直流电机 |
1 |
|
30 |
面包板连接线 |
30 |
|
31 |
公对母杜邦线 |
10 |
|
32 |
400孔面包板 |
1 |
|
33 |
USB线 |
1 |
|
34 |
电阻卡 |
1 |
|
1.3 Keyestudio Uno PLUS控制板#

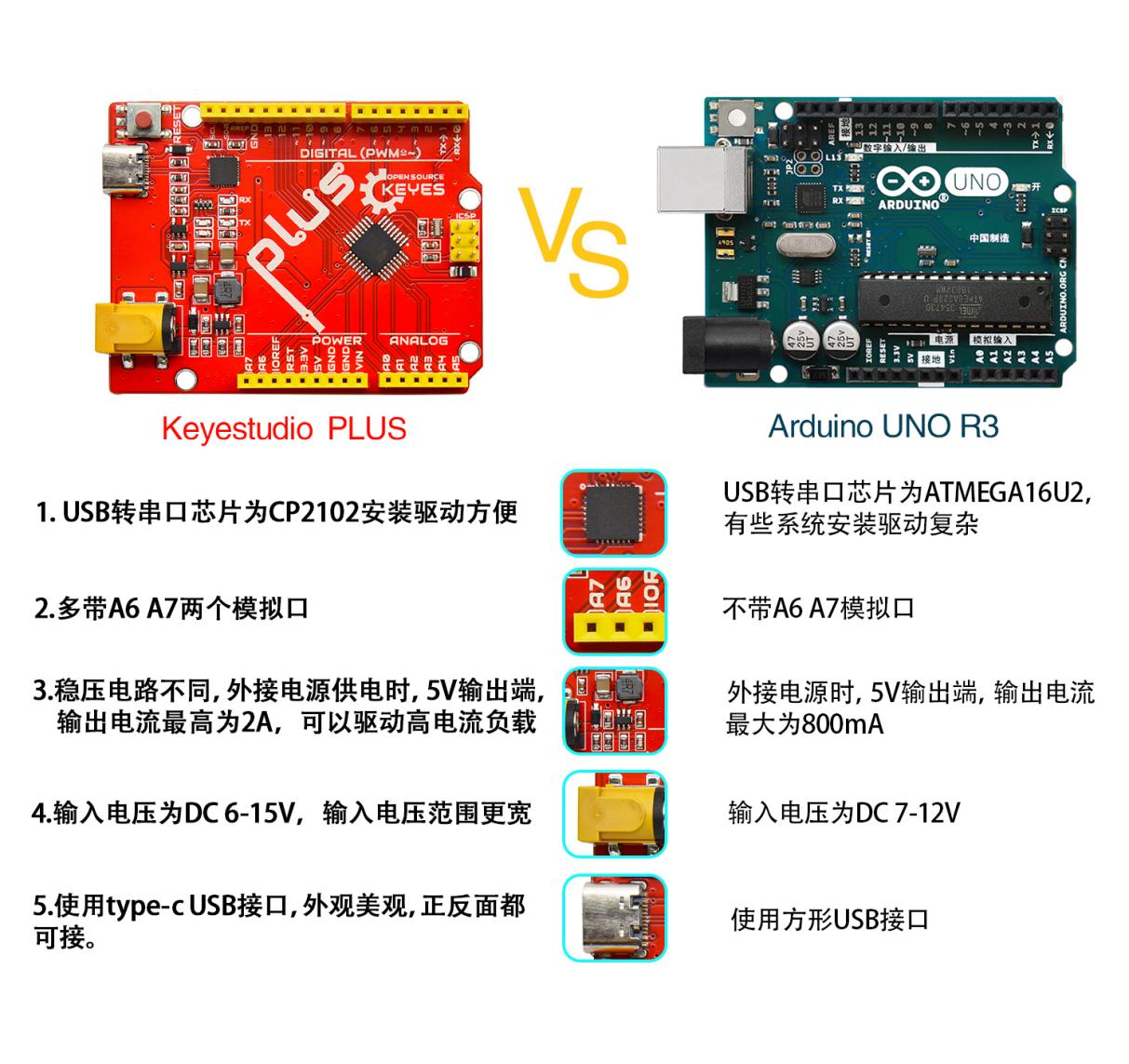

在我们开始Keyes 2021入门学习套件高级版工具包之前，我们首先介绍Keyestudio Uno PLUS控制板，它是所有项目的核心。Keyestudio Uno PLUS控制板完全兼容Arduino IDE开发环境的控制板，包含Arduino UNO R3的所有功能，并且在 UNO R3板的基础上，我们做了一些改进，使它的功能更加强大。它是学习如何构建电路和设计自己的代码的最好的选择。让我们得到更详细的相关信息。
规格参数：
微控制器：ATMEGA328P-AU
USB转串口芯片：CP2102
工作电压：DC 5V
外接电源: DC 6-15V（建议9V）
数字I/O引脚: 14 (D0-D13)
PWM通道：6 (D3 D5 D6 D9 D10 D11)
模拟输入通道（ADC）: 8(A0-A7)
每个I/O直流输出能力: 20 mA
3.3V端口输出能力: 50 mA
Flash Memory: 32 KB（其中引导程序使用0.5 KB）
SRAM:2 KB (ATMEGA328P-AU)
EEPROM: 1 KB (ATMEGA328P-AU)
时钟速度:16MHz
板载LED引脚:D13

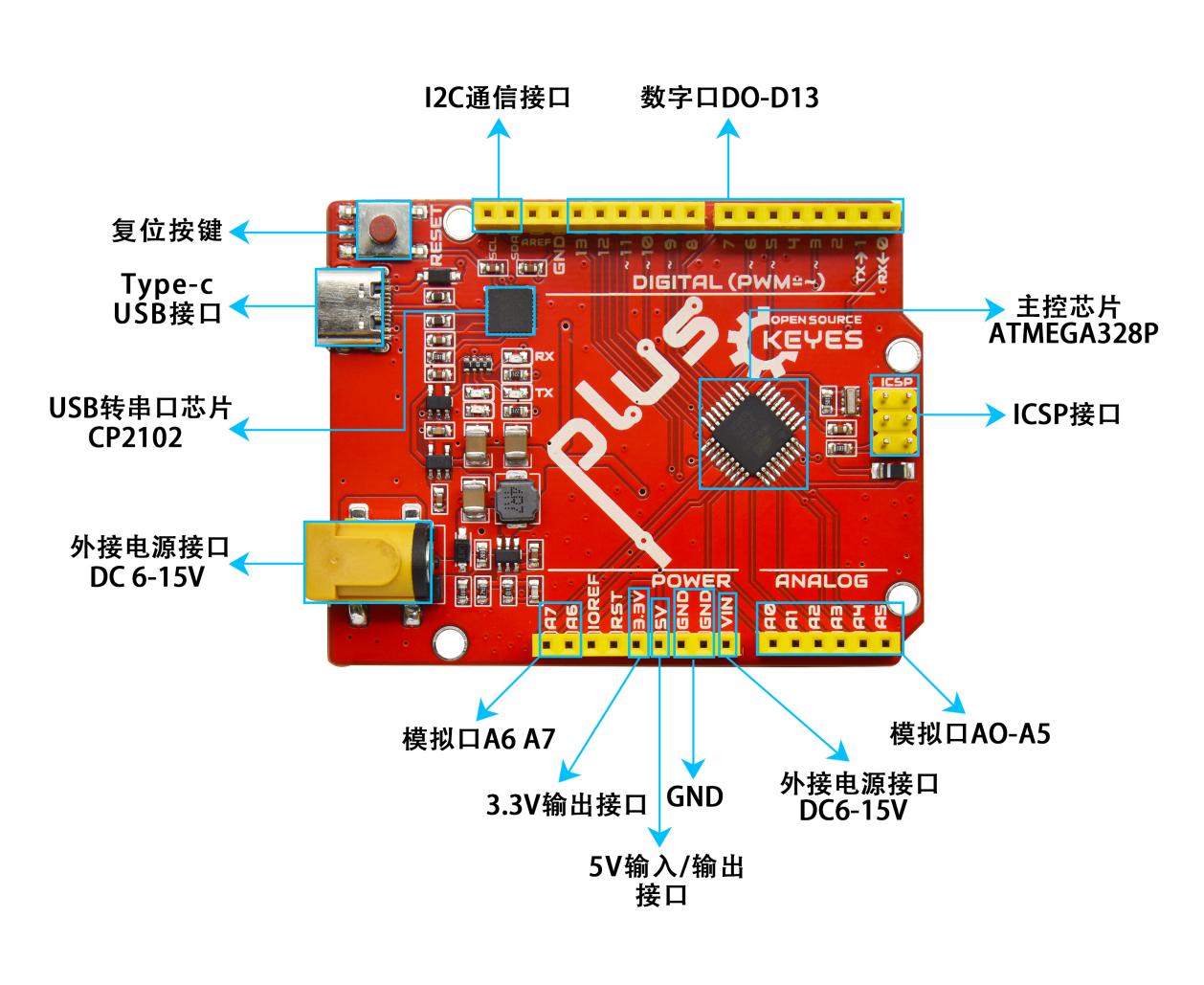

各个接口和主要元件说明：
特殊功能接口说明：
串口通信接口：D0为RX、D1为TX
PWM接口（脉宽调制）：D3 D5 D6 D9 D10 D11
外部中断接口：D2(中断0)和D3 (中断1)
SPI通信接口：D10为SS、D11为MOSI、D12为MISO、D13为SCK
IIC通信端口：A4为SDA、A5为SCL
