项目九 光敏电阻传感器测试光照强度

1.实验说明

在这个套件中，有一个keyes brick光敏电阻传感器，它是一个常用的光敏电阻传感器，它主要采用光敏电阻元件。该电阻元件电阻大小随着光照强度的变化而变化，当环境中有亮光的时候，电阻大小为5-10KΩ；没有亮光时，电阻大小为0.2MΩ。该传感器就是利用光敏电阻元件这一特性，搭建电路将电阻变化转换为电压变化。

实验中，我们利用这个传感器测试当前环境中的光照强度对应的模拟值，光照越强，模拟值越大；并且，我们在串口监视器上显示测试结果。

2.实验器材

• keyes brick 光敏电阻传感器*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 4P 双头XH2.54连接线*1

• USB线*1

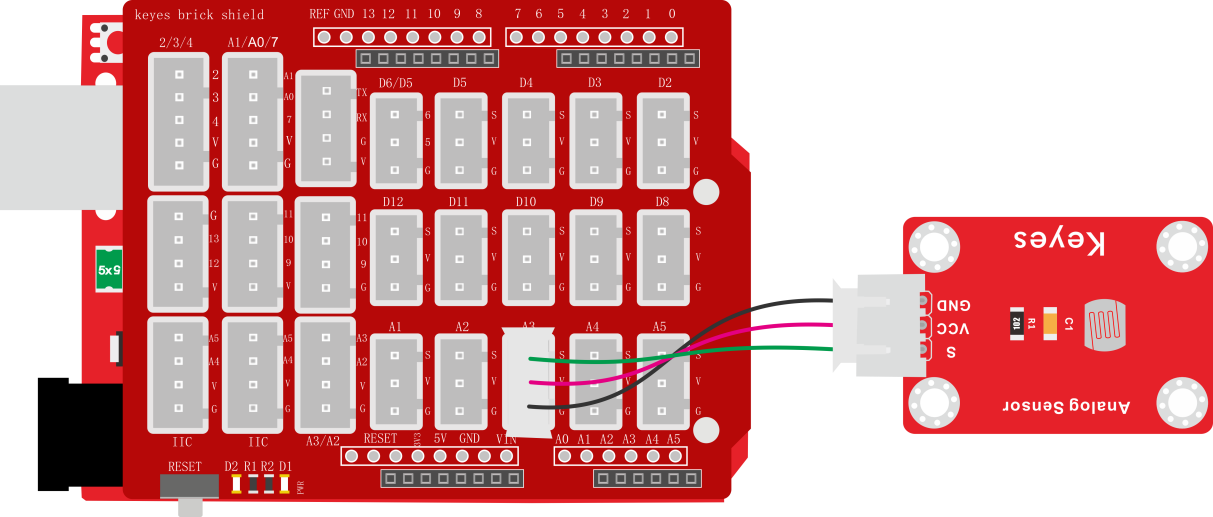

3.接线图

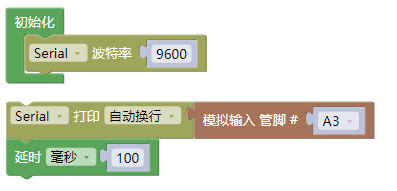

4.测试代码

5.代码说明

1. 在栏中托出模块

2. 在栏中找到然后拖拽到模块中

3. 在栏中找到拖到代码编辑区

4. 在单元内，找到并添加到模块后面

5. 把管脚设置为A0，管脚设置为A3。

6. 再添加一个100毫秒的延时模块

6.测试结果

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示对应数据值。
