项目二十五 旋转编码器模块控制双色LED模块

1.实验说明

在前面课程的实验二十中，我们利用旋转编码器计数。在这里我们将它扩展下，通过得出的计数，我们用来控制双色LED模块上LED显示不同颜色。

设计代码时，我们需要对所得数据取绝对值。然后我们将数据除以二，得到余数，余数为0控制双色LED模块上LED亮红光，余数为1，双色LED模块上LED亮绿光。

2.实验器材

• keyes brick 旋转编码器模块*1

• keyes UNO R3开发板*1

• keyes brick LED模块*2

• 传感器扩展板*1

• 5P双头XH2.54连接线*1

• 3P 双头XH2.54连接线*1

• USB线*1

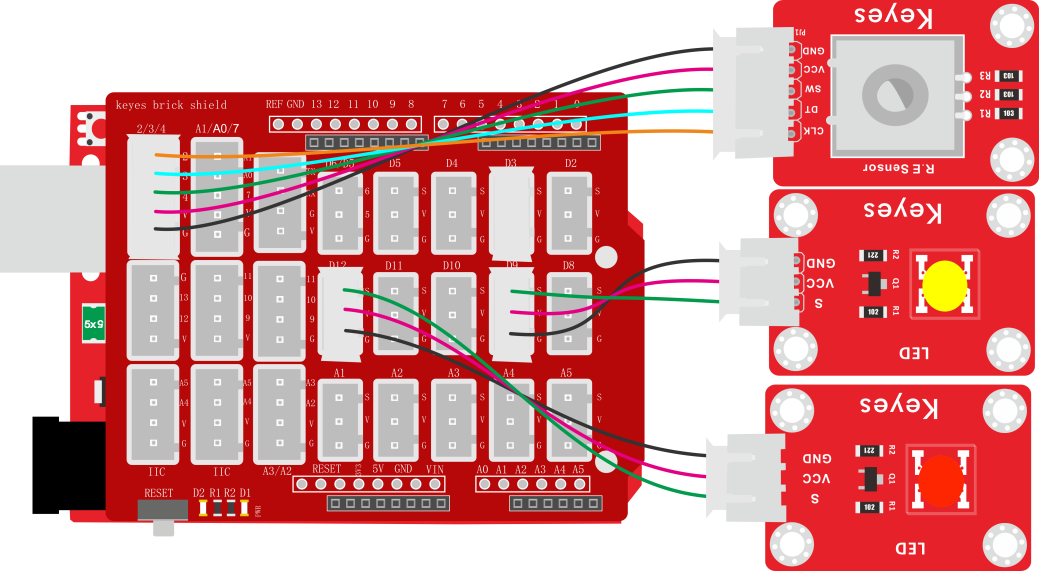

3.接线图

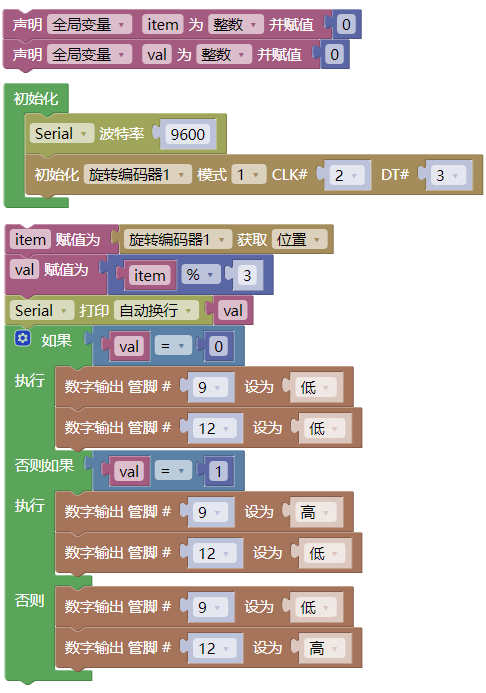

4.测试代码

5.代码说明

1. 在，找到，将+改成%，设置，即将val1设置为val除以3的余数。

2. 得到余数后，在找到，设置管脚，根据接线设置管脚。

3. 利用余数控制LED模块的亮灭。

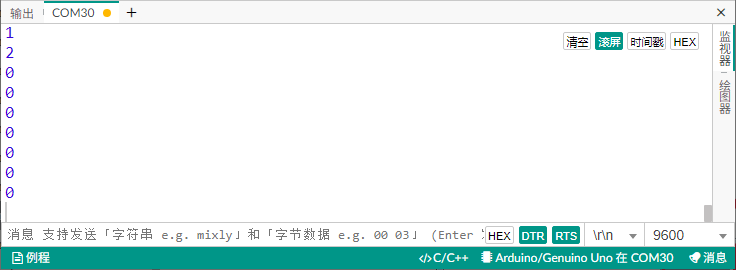

6.测试结果

上传测试代码成功，按照接线图接好线，上电后，打开串口监视器，设置波特率为9600。旋转编码器，串口监视器显示对应余数。即可控制外接的LED模块的亮灭。
